Leírás

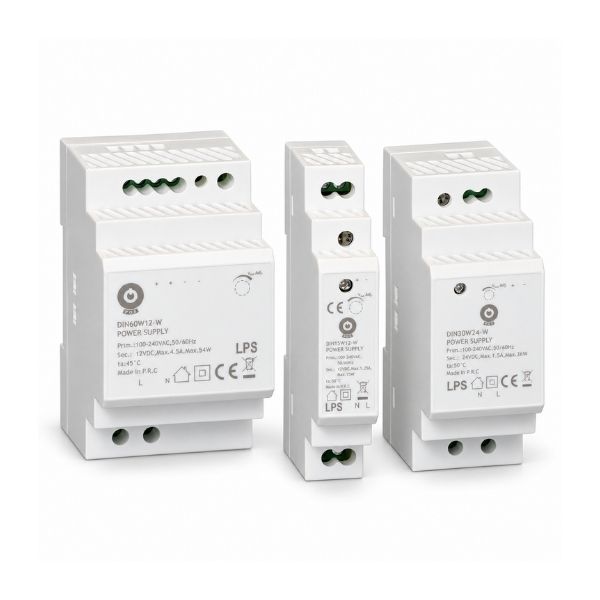

POS DIN-W egy olyan kapcsolt tápegységek sorozata, amelyek állandó kimeneti feszültséggel rendelkeznek és DIN sínen való szerelésre készültek. A fehér műanyag kialakítás és az univerzális bemeneti feszültségtartomány lehetővé teszik a használatot elektromos rozsdiszkribúciós szekrényekben, automatizálásban, irányítási rendszerekben, LED-alkalmazásokban és egyéb egyenáramú feszültséggel működő eszközökben.
A tápegységek 12 V vagy 24 V DC kimenettel érhetők el három teljesítményi méretben. Az egyes változatok a maximális kimeneti áramban és a ház szélességében különböznek.
Fő jellemzők
- univerzális bemenet 100 – 240 V AC,
- szerelés Standard DIN sín TS-35 típusra,
- fehér műanyag kialakítás,
- II védelmi osztály,
- alacsony fogyasztás terhelés nélkül,
- DC_ON kimeneti bejelzés,
- integrált védelmi funkciók a hibás állapotok ellen.
Változatok paraméterei
12 V-os változatok
| Paraméter |
DIN15W12-W |
DIN30W12-W |
DIN60W12-W |
| Kimeneti feszültség |
12 V DC |
12 V DC |
12 V DC |
| Névleges áram |
1,25 A |
2 A |
4,5 A |
| Max. kimeneti teljesítmény |
15 W |
24 W |
54 W |
| Teljesítményi sorozat |
15 W |
30 W |
60 W |
| Méretek (H × Sz × M) |
58,3 × 18 × 90 mm |
58,3 × 35 × 90 mm |
58,3 × 52,5 × 90 mm |
| Műszaki adatok |
EN |
EN |
EN |
24 V-os változatok
| Paraméter |
DIN15W24-W |
DIN30W24-W |
DIN60W24-W |
| Kimeneti feszültség |
24 V DC |
24 V DC |
24 V DC |
| Névleges áram |
0,63 A |
1,5 A |
2,5 A |
| Max. kimeneti teljesítmény |
15 W |
36 W |
60 W |
| Teljesítményi sorozat |
15 W |
30 W |
60 W |
| Méretek (H × Sz × M) |
58,3 × 18 × 90 mm |
58,3 × 35 × 90 mm |
58,3 × 52,5 × 90 mm |
| Műszaki adatok |
EN |
EN |
EN |
Közös műszaki paraméterek
| Tápegység típusa |
kapcsolt, állandó feszültség (CV) |
| Bemeneti feszültség |
100 – 240 V AC |
| Szerelés |
DIN sín TS-35 |
| Védettség |
IP20 |
| Védelmi osztály |
II |
| Fogyasztás terhelés nélkül |
≤ 0,3 W |
| Kimeneti stabilizáció |
±1 % |
| Munkahőmérséklet |
-30 és +70 °C között |
| Védelmi funkciók |
rövidzárlat, túlterhelés / túláram, túlfeszültség és túlmelegedés elleni védelem |
| Kialakítás |
fehér műanyag ház |
Alkalmazás
- elektromos rozsdiszkribúciós szekrények,
- ipari és otthoni automatizálás,
- irányítási és felügyeleti rendszerek,
- érzékelők, relék és vezérlőelemek táplálása,
- LED és egyéb egyenáramú alkalmazások.
További DIN tápegységek
Ha eltérő kimeneti feszültségre vagy nagyobb teljesítményre van szüksége, tekintse meg a DIN sínre szerelhető 12 / 15 / 24 / 48 V DC tápegységeket is. Ez a sorozat szélesebb kimeneti feszültség-választékot és akár 100 W-os változatokat kínál. A DIN-W sorozat viszont szűkebb kialakítást, univerzális bemeneti feszültségtartományt és szélesebb munkahőmérséklet-tartományt biztosít.
Gyakori kérdések
Hogyan választható ki a megfelelő tápegység-változat?
Először ellenőrizze az eszköz szükséges kimeneti feszültségét, majd annak maximális fogyasztását. 12 V és 24 V-os változatok érhetők el különböző teljesítményi sorozatokban. A tápegységnek ugyanazzal a kimeneti feszültséggel kell rendelkeznie, mint a táplált eszköz, és megfelelő áramfeleslegnek kell lennie.
Működtethetek 1 A fogyasztású eszközt egy 2 A vagy 4,5 A maximális áramú tápegységről?
Igen. Ha a kimeneti feszültség megegyezik, a tápegység magasabb maximális árama nem jelent problémát. Az eszköz csak akkora áramot fogyaszt, amennyire szüksége van.
Használhatok 24 V-os tápegységet egy 12 V-ra tervezett eszközhöz?
Nem. A tápegység kimeneti feszültségének meg kell egyeznie a táplált eszköz által igényelt feszültséggel. A 24 V csatlakoztatása egy 12 V-ra tervezett eszközhöz megsérüléshez vezethet.
Miért van a DIN60W12-W például 54 W valós teljesítménye?
A 60 W jelölés a tápegység teljesítményi sorozatát jelöli. A konkrét 12 V-os változat maximum 4,5 A-t biztosít, így a maximális kimeneti teljesítmény 54 W. A kiválasztásnál ezért javasoljuk elsősorban a konkrét változat kimeneti feszültségére és maximális áramára figyelni.
Milyen DIN síne való a tápegység?
A tápegység egy standard 35 mm-es TS35 típusú DIN sínen való szerelésre készült, amelyet elektromos rozsdiszkribúciós szekrényekben használnak.
Közvetlenül a 230 V-os hálózatra csatlakoztathatom a tápegységet?
Igen. A tápegység a közönséges elektromos hálózatról való táplálásra készült, és támogatja az univerzális 100 – 240 V AC bemeneti feszültségtartományt.
Szükséges-e a PE-védelmi vezeték csatlakoztatása?
A tápegység II védelmi osztályú és kettős szigeteléssel rendelkezik, ezért nem igényli a PE-védelmi vezeték csatlakoztatását.
Szüksége van-e a tápegységnek ventilátor?
Nem. A tápegység passzív hűtésű természetes légáramlattal. Szereléskor azonban célszerű elegendő szellőzési helyet biztosítani.
Milyen védelemmel rendelkezik a tápegység?
A tápegység rövidzárlat, túlterhelés vagy túláram, túlfeszültség és túlmelegedés elleni védelemmel rendelkezik.
Alkalmas-e a tápegység LED-szalagok táplálásához?
Igen, ha a LED-szalag feszültsége megfelel a tápegység kimeneti feszültségének, és teljes energiafogyasztása nem lépi túl az adott változat maximális teljesítményét. Javasoljuk bizonyos teljesítményfenntartást hagyni.
Alkalmas-e a tápegység külső használatra?
Nem közvetlenül külső használatra. A tápegység IP20 védettséggel rendelkezik, és elsősorban egy megfelelő elektromos rozsdiszkribúciós szekrénybe vagy tokba való szerelésre készült száraz környezetben.
Mi a különbség az egyes teljesítményi sorozatok között?
A 15 W, 30 W és 60 W sorozat változatai elsősorban a maximális kimeneti áramban, a valós kimeneti teljesítményben és a ház szélességében különböznek. A nagyobb teljesítményű változatok magasabb fogyasztású eszközökhöz készültek.
