Waveshare ETH/USB HUB HAT Raspberry Pi Zero-hoz, 3× USB + Ethernet

4 873 Ft (ÁFA nélkül 3 837 Ft )

USB HUB HAT Raspberry Pi Zero-hoz 3× USB 2.0-val és 10/100 Mbps Ethernettel

3 készleten

Raktáron 3 db

Hozzáadás a kedvencekhez
Cikkszám: 16595 Kategória: , , Címke:

Leírás

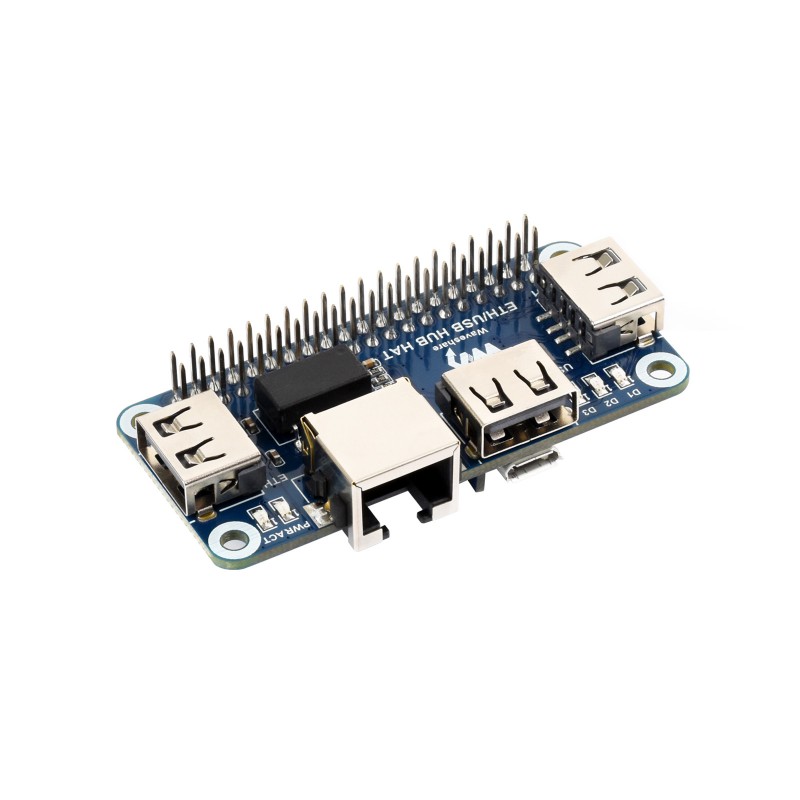

Waveshare ETH/USB HUB HAT egy bővítőmodul, amelyet elsősorban a Raspberry Pi Zero, Zero W, Zero WH és Zero 2 W számára terveztek. Hozzáad 3 USB 2.0 portot és egy RJ45 Ethernet portot 10/100 Mbps sebességgel.

Az Ethernet interfész a RTL8152B chipet használja, és támogatja a 10/100 Mbps sebesség automatikus váltását. Az USB HUB az FE1.1S chipre épül, három USB-A portja pedig kompatibilis az USB 2.0 és USB 1.1 eszközökkel.

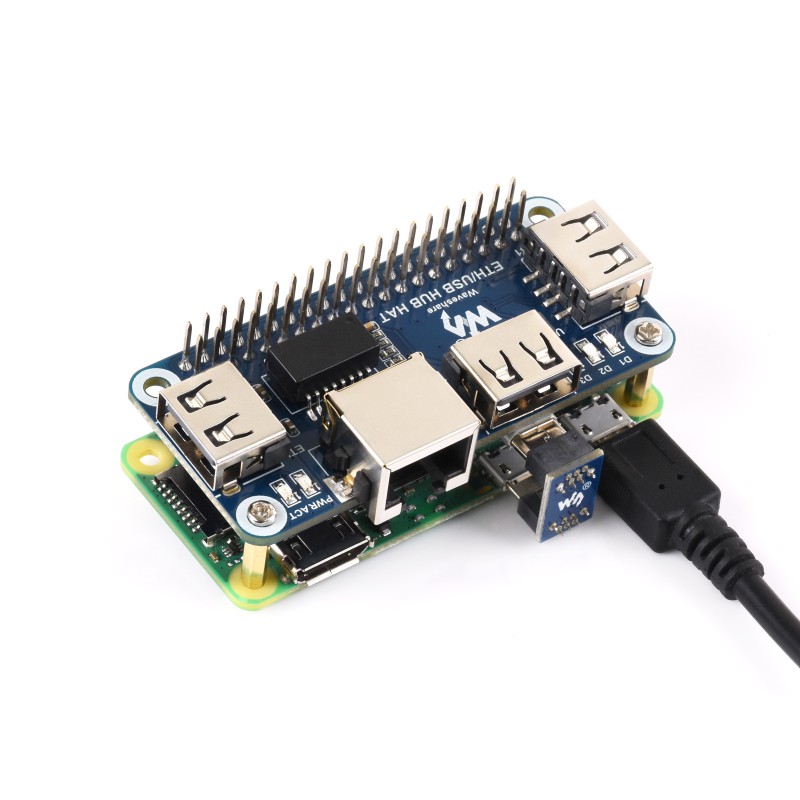

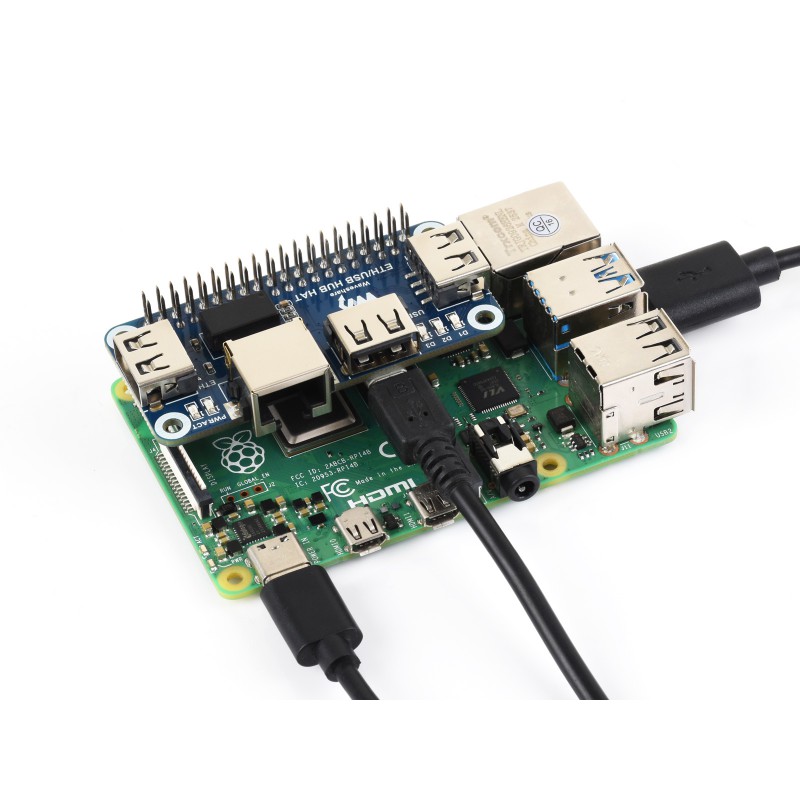

Raspberry Pi Zero / Zero W / Zero WH / Zero 2 W esetén a modul közvetlenül a 40 tűs GPIO csatlakozóra illeszthető, az USB kapcsolat pedig a mellékelt Micro USB adapterrel hozható létre. Raspberry Pi B+ / 2B / 3B / 3B+ / 4B lapokkal is használható, de ebben az esetben USB kábelen keresztül csatlakozik, és nem közvetlenül illesztett HAT-ként működik.

Főbb tulajdonságok

  • 3× USB-A port, kompatibilis az USB 2.0 / 1.1 szabvánnyal
  • 1× RJ45 Ethernet port 10/100 Mbps sebességgel
  • Ethernet chip: RTL8152B
  • USB HUB chip: FE1.1S
  • szabványos 40 tűs GPIO csatlakozó Raspberry Pi-hoz
  • elsősorban a Raspberry Pi Zero sorozathoz tervezve
  • csatlakoztatható más Raspberry Pi lapokhoz USB kábelen keresztül
  • LED visszajelzés a tápfeszültségről, az Ethernetről és az egyes USB portokról

Műszaki specifikációk

Típus Ethernet / USB HUB HAT
USB portok 3× USB-A
USB szabvány USB 2.0 / 1.1
Ethernet 1× RJ45, 10/100 Mbps
Ethernet chip RTL8152B
USB HUB chip FE1.1S
Tápfeszültség 5 V
Méretek 65 × 30 mm
Rögzítőfuratok 3 mm

Kompatibilitás

  • Raspberry Pi Zero
  • Raspberry Pi Zero W
  • Raspberry Pi Zero WH
  • Raspberry Pi Zero 2 W
  • Raspberry Pi B+ / 2B / 3B / 3B+ / 4B – csatlakoztatás USB kábelen keresztül, nem közvetlen HAT-ként illesztve

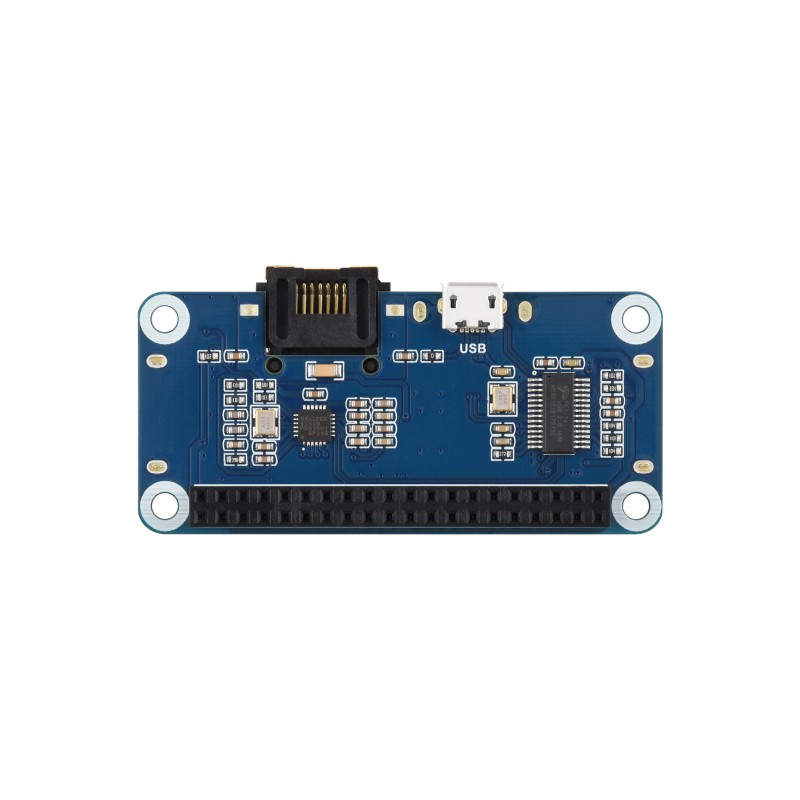

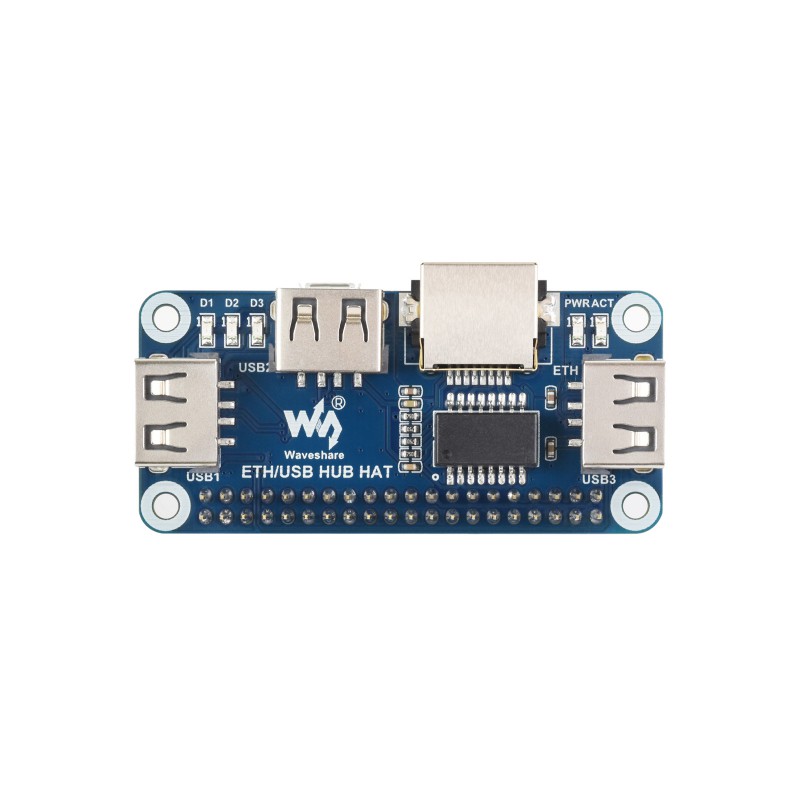

A panel részei

  1. Raspberry Pi GPIO csatlakozó – a modul Raspberry Pi-ra illesztéséhez
  2. USB1 – USB3 – három bővítő USB-A port
  3. RJ45 Ethernet – 10/100 Mbps hálózati interfész
  4. Micro USB HUB port – a Raspberry Pi USB interfészének a HUBbal való összekötéséhez
  5. TS8121A – Ethernet transzformátor / szűrő
  6. RTL8152B – USB 10/100 Mbps Ethernet átalakító
  7. FE1.1S – USB HUB vezérlő
  8. LED visszajelzők – PWR a tápfeszültséghez, ACT az Ethernethez és D1–D3 az egyes USB portokhoz

A csomag tartalma

  • 1× Waveshare ETH/USB HUB HAT
  • 1× Micro USB összekötő adapter
  • 1× USB Type-A – Micro USB kábel
  • 1× csavarkészlet Raspberry Pi-hoz

A bekötési útmutatót, kapcsolási rajzot és további információkat a Wiki – ETH/USB HUB HAT oldalon találja.

Gyakori kérdések

Melyik Raspberry Pi-hoz készült ez a HAT?

A modult elsősorban a Raspberry Pi Zero, Zero W, Zero WH és Zero 2 W számára tervezték, amelyekre közvetlenül HAT-ként illeszthető.

Kompatibilis a Raspberry Pi Zero 2 W-val?

Igen. A Raspberry Pi Zero 2 W támogatott, a modul pedig hozzáad 3 USB 2.0 portot és 10/100 Mbps Ethernetet.

Használható Raspberry Pi 3-mal vagy Raspberry Pi 4-gyel is?

Igen. A Raspberry Pi B+ / 2B / 3B / 3B+ / 4B lapokkal a modul USB kábelen keresztül használható. Ebben az esetben azonban nem közvetlenül illesztett HAT-ként működik, mint a Zero sorozatnál.

Milyen Ethernet sebességet támogat?

Az RJ45 port 10/100 Mbps sebességű Ethernetet támogat. Gigabites Ethernet nem támogatott.

Az USB portok USB 3.0-sak?

Nem. A modul 3× USB-A portot tartalmaz, amelyek USB 2.0-val és USB 1.1-gyel kompatibilisek.

Használhatom az Ethernetet és az USB portokat egyszerre?

Igen. Az Ethernet és mindhárom USB port egyidejűleg használható.

Milyen USB eszközöket csatlakoztathatok?

Csatlakoztathat például billentyűzetet, egeret, USB flash meghajtót, kártyaolvasót vagy más kompatibilis USB eszközöket. Magasabb fogyasztású eszközöknél figyelembe kell venni a rendelkezésre álló tápfeszültséget.

Csatlakoztathatok külső USB merevlemezt?

Igen, amennyiben a fogyasztása nem haladja meg a teljes rendszer tápegységének lehetőségeit. Nagyobb energiaigényű meghajtóknál célszerűbb lehet külön táplált USB HUB használata.

A modulnak szüksége van külön tápfeszültségre?

Normál használat során a Raspberry Pi rendszerből kapja a tápfeszültséget. Több USB eszköz csatlakoztatása esetén megfelelő teljesítményű tápegység használatát javasoljuk.

Mire szolgál a modulon található Micro USB csatlakozó?

A Micro USB csatlakozó biztosítja az USB adatkapcsolatot a Raspberry Pi és a HUB között. Raspberry Pi Zero esetén a mellékelt összekötő adapterrel együtt használandó.

Kell-e illesztőprogramot telepítenem az Ethernethez?

Az Ethernet interfész a RTL8152B chipet használja. A szokásos Raspberry Pi OS-ben a szükséges támogatás általában már a rendszer része, és az eszköz rendszerint automatikusan felismerésre kerül.

Rendelkezik a modul állapotjelző LED-ekkel?

Igen. A panel LED visszajelzéssel rendelkezik a tápfeszültségről, az Ethernet aktivitásról és az egyes USB portokról.

Alkalmas ez a modul, ha csak több USB portra van szükségem?

Igen, de fő előnye a USB HUB és Ethernet kombinációja egyetlen modulban. Ha nincs szüksége Ethernetre, célszerűbb lehet egy önálló USB HUB.

Hol találom a bekötési útmutatót?

A bekötési útmutatót, kapcsolási rajzot és további műszaki információkat a Wiki – ETH/USB HUB HAT oldalon találja.
