Leírás
A Waveshare 7,8″-os e-Paper HAT egy fekete-fehér elektronikus papír kijelző nagy felbontással, 1872 × 1404 px felbontással és akár 16 szürkeárnyalat támogatásával. A megoldás része egy IT8951 chippel ellátott vezérlőkártya, amely lehetővé teszi a kijelző egyszerűbb vezérlését USB, SPI vagy I80 interfészen keresztül.
A kijelző háttérvilágítás nélküli e-Paper technológiát használ, így a hagyományos papírhoz hasonló képet nyújt, és energiafogyasztása nagyon alacsony. Az utoljára megjelenített tartalom tápellátás nélkül is a kijelzőn marad. A modul támogatja a részleges képfrissítést is, így alkalmas például információs panelekhez, e-könyv-olvasókhoz, dashboardokhoz, ipari berendezésekhez vagy Raspberry Pi projektekhez.
Főbb jellemzők

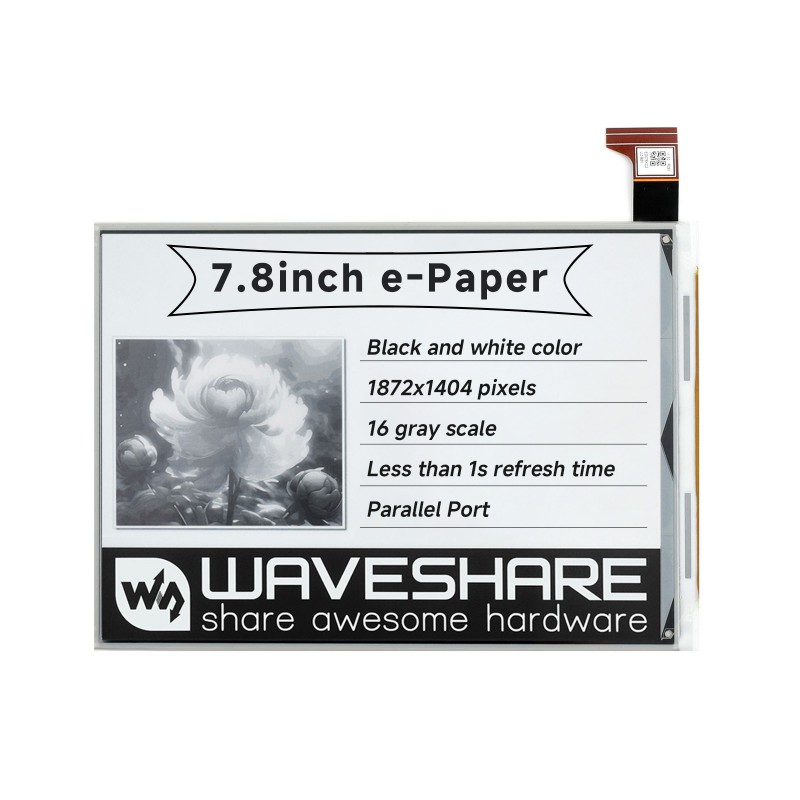

- 7,8″-os fekete-fehér e-Paper kijelző nagy felbontással
- akár 16 szürkeárnyalat (1–4 bit)
- integrált IT8951 vezérlő
- teljes és részleges képfrissítés támogatása
- USB, SPI és I80 interfészek

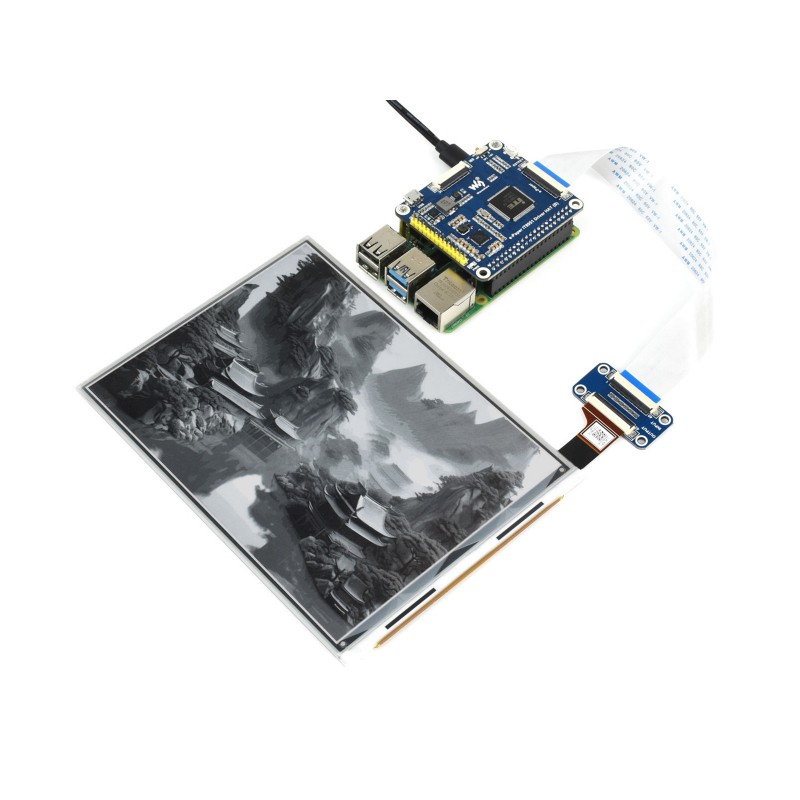

- szabványos 40-pines GPIO csatlakozó Raspberry Pi-hez
- háttérvilágítás nélkül – a kép a környezeti fényt használja
- az utolsó kép tápellátás nélkül is megmarad
- alacsony energiafogyasztás
- széles, több mint 170°-os betekintési szög
- elérhető mintaprogramok Raspberry Pi-hez és STM32-höz
Műszaki adatok
| Kijelző típusa | e-Paper / E-Ink |
| Képátló | 7,8″ |
| Felbontás | 1872 × 1404 px |
| Színek | fekete, fehér |
| Szürkeárnyalatok | 2–16 (1–4 bit) |
| Vezérlő | IT8951 |
| Interfész | USB / SPI / I80 |
| Tápellátás | 5 V |
| Teljes frissítési idő | kb. 450 ms |
| Részleges frissítés | támogatott |
| Jellemző fogyasztás frissítés közben | 1,2 W |
| Jellemző fogyasztás készenléti üzemmódban | 0,1 W |
| Betekintési szög | > 170° |
| Aktív kijelzőfelület | 158,184 × 118,638 mm |
| Képponttávolság | 0,0845 × 0,0845 mm |
| Az e-Paper panel méretei | 173,8 × 127,6 × 0,78 mm |
| Üzemi hőmérséklet | 0–50 °C |
Csatlakoztatási lehetőségek
Az IT8951 vezérlőkártya többféle kommunikációs módot kínál. Raspberry Pi esetén használható a 40-pines GPIO csatlakozó és az SPI. Rendelkezésre áll továbbá USB és gyors párhuzamos I80 interfész is, amely például nagyobb teljesítményű mikrokontrolleres platformokhoz alkalmas.
Felhasználási lehetőségek
A kijelző alkalmas információs panelekhez, e-könyv-olvasókhoz, naptárakhoz, dashboardokhoz, grafikonok és adatok megjelenítéséhez, ipari műszerekhez vagy más olyan alkalmazásokhoz, ahol a tartalom nem változik folyamatosan, és előnyt jelent a kiváló olvashatóság és az alacsony energiafogyasztás.
Fontos figyelmeztetés
Az e-Paper panel és annak rugalmas FPC kábele érzékeny a mechanikai sérülésekre. Javasoljuk, hogy minden kábelt még a tápellátás csatlakoztatása előtt csatlakoztasson. Az eszköz nem támogatja a kijelző üzem közbeni csatlakoztatását és leválasztását (hot-plug).
A csomag tartalma

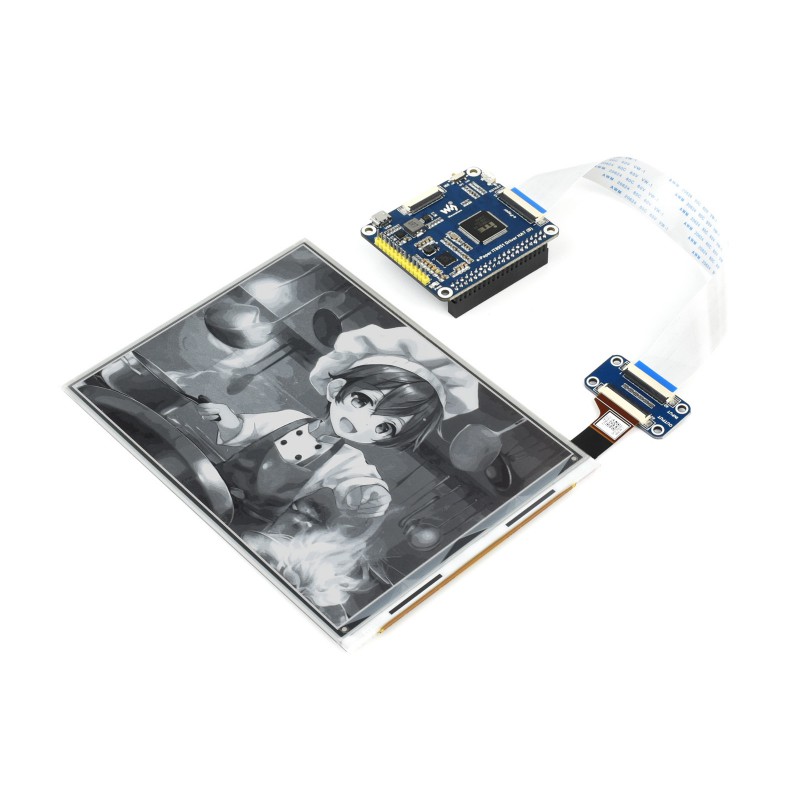

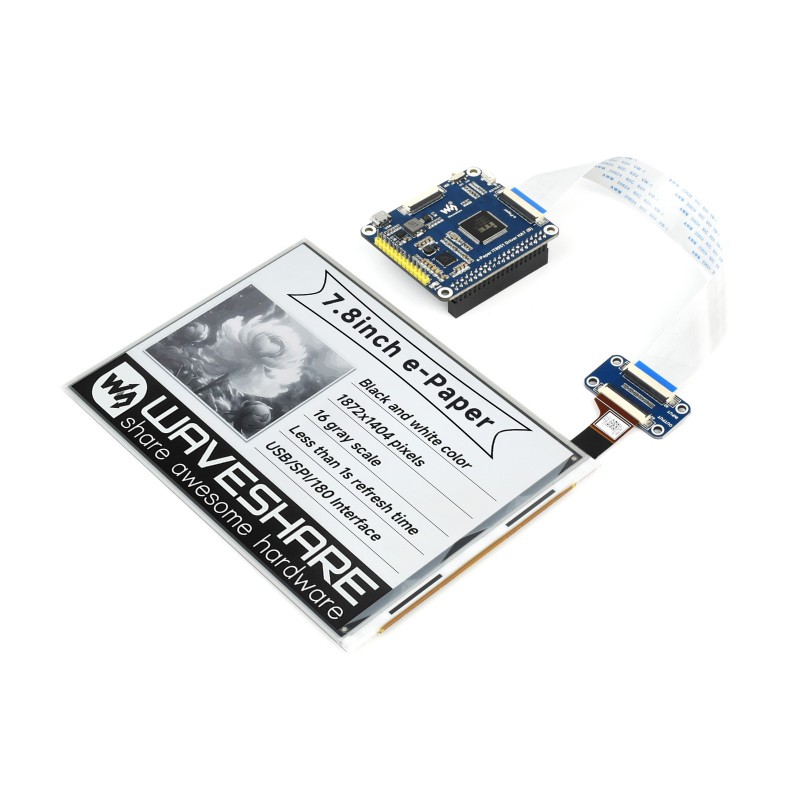

- 1× 7,8″-os e-Paper kijelző

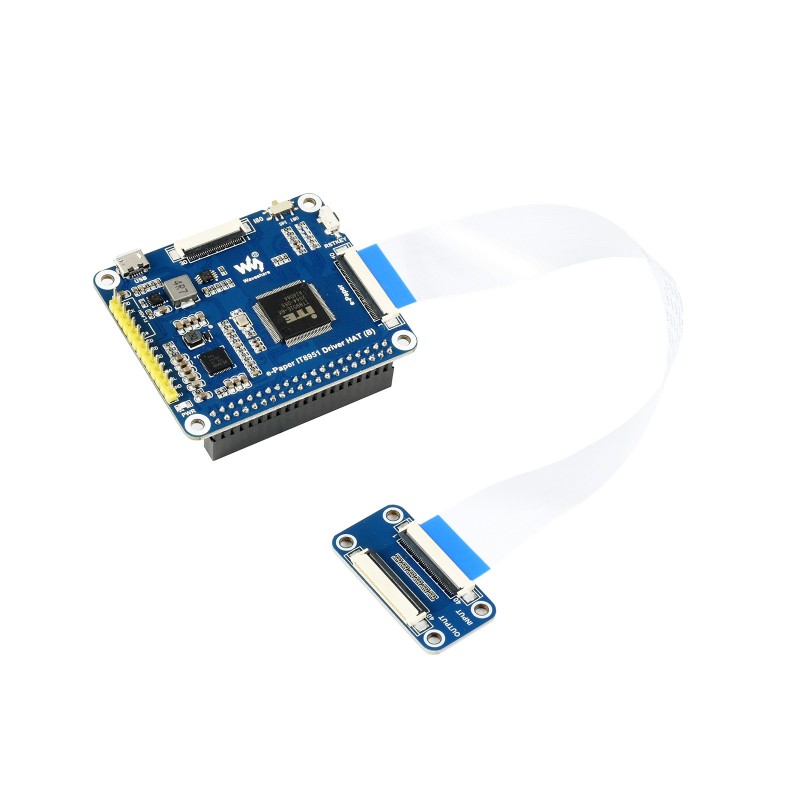

- 1× e-Paper IT8951 Driver HAT (B)
- 1× adapter 7,8″-os e-Paper kijelzőhöz
- 1× 40-pines FFC kábel
- 1× USB Type-A → micro USB kábel
- 1× PH2.0 8-pines kábel, 20 cm
- 1× csavarkészlet Raspberry Pi-hez (2 db)
A Raspberry Pi és STM32 bekötési útmutatók, mintaprogramok, kapcsolási rajzok, datasheetek és programozási kézikönyvek a Waveshare Wiki – 7.8inch e-Paper HAT oldalon találhatók.
