Leírás
Ipari kapcsolóüzemű DIN-sínes Step Type tápegység műanyag házban, TS-35/7 vagy TS-35/15 DIN-sínre szerelhető. A passzív hűtés, a II. érintésvédelmi osztály és a hiba megszűnése utáni automatikus visszakapcsolás megbízható hosszú távú működést biztosít ipari elosztószekrényekben és automatizálási panelekben. TÜV EMC tanúsítvány és EN 62368-1 szabvány.
Főbb jellemzők
- TS-35/7 vagy TS-35/15 DIN-sínre szerelhető
- Passzív hűtés, európai AC bemeneti feszültségtartomány
- II. érintésvédelmi osztály, IP20 védettség
- Védelmek: SCP, OCP, OVP, OTP – automatikus visszakapcsolás a hiba megszűnése után
- Készenléti fogyasztás < 0,5 W
- Szabványok: EN 62368-1:2014+A11:2017, TÜV EN 55032, TÜV EN 55035
Változatok paraméterei + adatlapok
| Paraméter | DIN15-12 | DIN30-12 | DIN60-12 | DIN100-12 |
| Kimeneti feszültség | 12 V DC | 12 V DC | 12 V DC | 12 V DC |
| Névleges áram | 1,25 A | 2,5 A | 5 A | 8,3 A |
| Teljesítmény | 15 W | 30 W | 60 W | 100 W |
| Stabilitás | ±1 % | ±1 % | ±1 % | ±0,5 % |
| OCP tartomány | 120–180 % | 120–210 % | 120–200 % | 120–200 % |
| Szigetelési szilárdság (IN/OUT) | 3 kVAC | 3,75 kVAC | 3,75 kVAC | 3,75 kVAC |

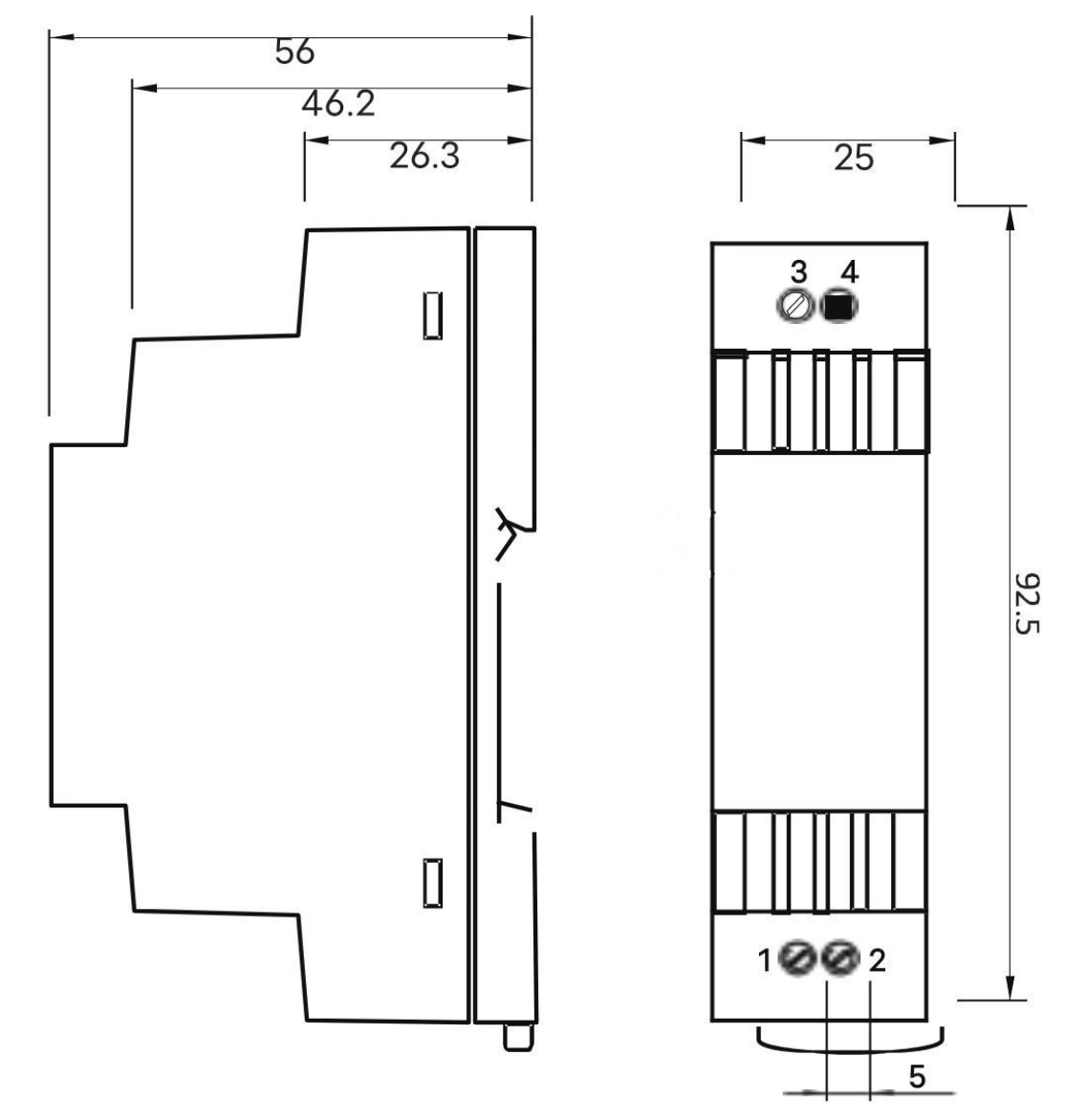

| Méretek (H × Sz × M) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm | 78 × 93 × 56 mm | 100 × 93 × 56 mm |
| MTBF | 200 000 óra | 200 000 óra | 200 000 óra | 200 000 óra |
| Adatlap | DIN15-12 | DIN30-12 | DIN60-12 | DIN100-12 |
| Paraméter | DIN15-15 | DIN30-15 |
| Kimeneti feszültség | 15 V DC | 15 V DC |
| Névleges áram | 1 A | 2 A |
| Teljesítmény | 15 W | 30 W |
| Stabilitás | ±1 % | ±1 % |
| OCP tartomány | 120–180 % | 120–210 % |
| Szigetelési szilárdság (IN/OUT) | 3 kVAC | 3,75 kVAC |
| Méretek (H × Sz × M) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm |
| MTBF | 200 000 óra | 200 000 óra |
| Adatlap | DIN15-15 | DIN30-15 |
| Paraméter | DIN15-24 | DIN30-24 | DIN60-24 | DIN100-24 |
| Kimeneti feszültség | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| Névleges áram | 0,63 A | 1,25 A | 2,5 A | 4,15 A |
| Teljesítmény | 15 W | 30 W | 60 W | 100 W |
| Stabilitás | ±1 % | ±1 % | ±1 % | ±0,5 % |
| OCP tartomány | 120–180 % | 120–210 % | 120–200 % | 120–200 % |
| Szigetelési szilárdság (IN/OUT) | 3 kVAC | 3,75 kVAC | 3,75 kVAC | 3,75 kVAC |
| Méretek (H × Sz × M) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm | 78 × 93 × 56 mm | 100 × 93 × 56 mm |
| MTBF | 200 000 óra | 200 000 óra | 200 000 óra | 200 000 óra |
| Adatlap | DIN15-24 | DIN30-24 | DIN60-24 | DIN100-24 |
| Paraméter | DIN15-48 | DIN30-48 |
| Kimeneti feszültség | 48 V DC | 48 V DC |
| Névleges áram | 0,32 A | 0,63 A |
| Teljesítmény | 15 W | 30 W |
| Stabilitás | ±1 % | ±1 % |
| OCP tartomány | 120–180 % | 120–210 % |
| Szigetelési szilárdság (IN/OUT) | 3 kVAC | 3,75 kVAC |
| Méretek (H × Sz × M) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm |
| MTBF | 200 000 óra | 200 000 óra |
| Adatlap | DIN15-48 | DIN30-48 |
Felhasználás
- ipari vezérlőpanelek és elosztószekrények
- automatizálási rendszerek és PLC telepítések
- érzékelők, relék és vezérlőmodulok táplálása
