Leírás

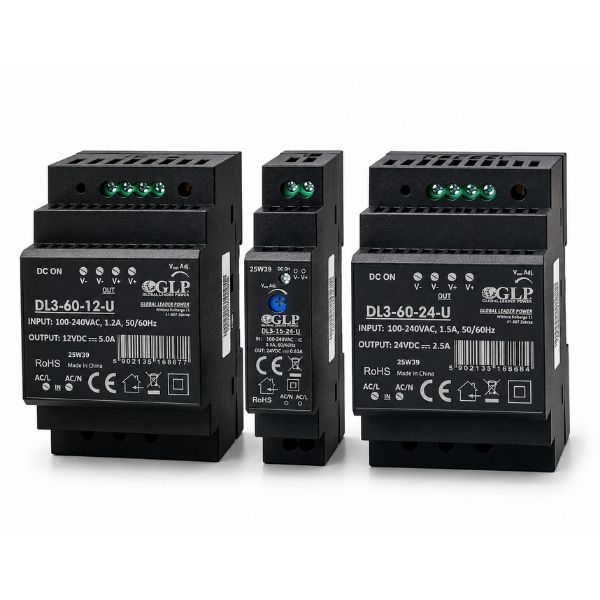

GLP DL3 egy kapcsolóüzemi tápegység állandó kimeneti feszültséggel, amely DIN sínre történő szerelésre alkalmas. Műanyag kivitelezés, széles bemeneti feszültségtartomány és integrált védelmek alkalmassá teszik elosztókhöz, automatizáláshoz, vezérlőrendszerekhez és egyéb DC alkalmazásokhoz.
A tápegység 12 V vagy 24 V DC kimeneti feszültségű változatban kapható 12 W vagy 60 W teljesítménnyel. Az egyes változatok kimeneti áramerősségben és a ház szélességében különböznek egymástól.
Fő jellemzők
- DIN sínre szerelhető,
- műanyag ház IP20 védelemmel,
- széles bemeneti feszültségtartomány 90 – 264 V AC,
- alacsony terhelés nélküli fogyasztás,
- rövidzárlat-, túlterhelés- és túlfeszültség-védelem,
- II. védelmi osztály.
Változatok paraméterei + Adatlapok
| Paraméter |
DL3-60-12-U |
DL3-15-24-U |
DL3-60-24-U |
| Kimeneti feszültség |
12 V DC |
24 V DC |
24 V DC |
| Kimeneti áramerősség |
5 A |
0,5 A |
2,5 A |
| Névleges teljesítmény |
60 W |
12 W |
60 W |
| Méretek |
90 × 52 × 58 mm |
90 × 19 × 58 mm |
90 × 52 × 58 mm |
| Adatlap |
EN |
EN |
EN |
Közös műszaki paraméterek
| Sorozat |
DL3 |
| Tápegység típusa |
kapcsolóüzemi, állandó feszültség (CV) |
| Bemeneti feszültség |
90 – 264 V AC |
| Védelmi típus |
IP20 |
| Védelmi osztály |
II |
| Szerelés |
DIN sín |
| Hűtés |
passzív |
| Védelmek |
rövidzárlat-, túlterhelés- és túlfeszültség-védelem |
| Üzemeltetési hőmérséklet |
-20 – +70 °C |
Alkalmazás
- elektromos elosztók,
- ipari és házi automatizálás,
- vezérlőrendszerek,
- szenzorok, relék és vezérlőelemek táplálása,
- LED és egyéb DC alkalmazások.
Gyakori kérdések
Hogyan válasszuk ki a megfelelő tápegység-változatot?
Először ellenőrizze az eszköz tápfeszültségét, majd annak maximális fogyasztását. Elérhető egy 12 V / 5 A változat és két 24 V változat 0,5 A vagy 2,5 A kimeneti áramerősséggel. A tápegység kimeneti feszültsége meg kell, hogy egyezzen a táplált eszköz feszültségével.
Mi a különbség a 24 V változatok között?
Mindkettő 24 V DC kimeneti feszültséget biztosít, de különböznek a maximális kimeneti áramerősségben és a teljesítményben. A DL3-15-24-U modell 0,5 A / 12 W-ot nyújt, míg a DL3-60-24-U 2,5 A / 60 W-ot biztosít. A nagyobb teljesítményű változat alkalmas a magasabb fogyasztású eszközökhöz.
Táplálhatok egy eszközt, amelynek fogyasztása például 1 A, a 24 V / 2,5 A forrásból?
Igen. Ha az eszköz 24 V-ot igényel és fogyasztása nem haladja meg a forrás maximális áramerősségét, használható. Az eszköz csak annyi áramot vesz fel, amennyire szüksége van.
Csatlakoztathatok egy 12 V-os eszközt a 24 V-os változathoz?
Nem. A tápegység kimeneti feszültsége meg kell, hogy egyezzen az eszköz szükséges tápfeszültségével. Egy 12 V-os eszköz 24 V-os forráshoz való csatlakoztatása megsértheti az eszközt.
Csatlakoztathatok közvetlenül a 230 V-os hálózatra?
Igen. A tápegység támogatja a 90 – 264 V AC bemeneti feszültséget, így alkalmas a szokásos 230 V-os hálózatra is. A hálózati feszültséggel való munka során be kell tartani a vonatkozó biztonsági előírásokat.
Milyen DIN sínre van méretezve a tápegység?
A tápegység szabványos 35 mm-es TS35 típusú DIN sínre van méretezve, amelyet elektromos elosztóban használnak. Megfelelő a TS35 × 7,5 mm vagy TS35 × 15 mm sín.
Szükséges ventilátort a tápegységhez?
Nem. A tápegység passzív hűtést használ ventillátor nélkül. A szereléskor azonban biztosítani kell a megfelelő légáramlást és nem szabad túllépni az engedélyezett üzemeltetési feltételeket.
Milyen védelemmel van felszerelve a tápegység?
A tápegység rövidzárlat-, túlterhelés- és túlfeszültség-védelemmel rendelkezik, amelyek segítségével a hibás állapotok során a tápegység és a csatlakoztatott eszközök is megvédhetők.
Alkalmas-e a tápegység LED-megvilágítás táplálásához?
Igen, amennyiben a LED-eszköz tápfeszültsége megegyezik a kiválasztott változattal és teljes fogyasztása nem haladja meg a tápegység maximális teljesítményét és kimeneti áramerősségét.
Használható-e a tápegység kültéri környezetben?
A tápegység IP20 védelemmel rendelkezik és nem alkalmas közvetlen víznek, páranak vagy időjárási viszonyoknak való kitettségre. Kültéri használathoz megfelelő védőelosztóban vagy házban kell elhelyezni.
