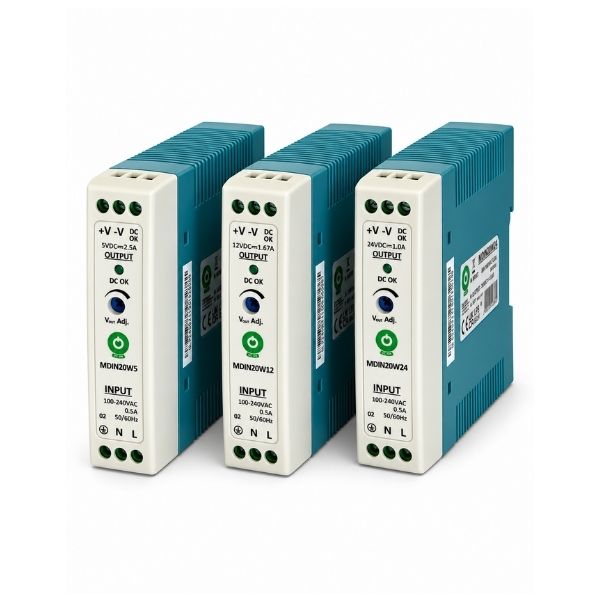

POS MDIN kapcsolt tápegység DIN sínre 5V / 12V / 24V

4 543 Ft

Kapcsolt tápegység DIN sínre 5 V, 12 V vagy 24 V DC esetén

Törlés

Kérjük, válassza ki fent a termék változatát.

Több variáció raktáron

Cikkszám: N/A Kategória: , Címke:

Leírás

A POS MDIN egy kapcsolt tápegység állandó kimeneti feszültséggel, amely DIN sínre való szerelésre készült. Az úszékony műanyag kivitel, körülbelül 23 mm szélességgel, helytakarékos a kapcsolótáblában és alkalmas az ipari vezérléshez, automatizáláshoz, LED-alkalmazásokhoz és egyéb egyenáramú tápegységet igénylő eszközökhöz.

A tápegység 5 V, 12 V és 24 V DC változatban érhető el. A kimeneti feszültség finoman állítható a beépített potenciométer segítségével. A csatlakoztatás csavarkapocs-szorítóval történik, és a szerelés szabványos DIN sínre lehetséges TS-35/7,5 vagy TS-35/15.

Fő jellemzők

  • helytakarékos vékony kialakítás a kapcsolótáblában,
  • szerelés DIN sínre,
  • állítható kimeneti feszültség,
  • passzív hűtés, ventillátor nélkül,
  • DC OK szignalizáció,
  • integrált védelmek a szokásos hibás állapotok ellen.

A változatok paraméterei + Adatlapok

Paraméter MDIN20W5 MDIN20W12 MDIN20W24
Kimeneti feszültség 5 V DC 12 V DC 24 V DC
Névleges áram 2,5 A 1,67 A 1 A
Névleges teljesítmény 12,5 W 20 W 24 W
Kimeneti beállítási tartomány 4,25 – 5,75 V 11 – 13,8 V 21 – 28 V
Hatásfok >77,88 % 80 % 82 %
Méretek 100 × 89,9 × 22,7 mm 100 × 94 × 23 mm 100 × 94 × 23 mm
Adatlap EN EN EN

Az MDIN20W sorozat teljes műszaki paramétereit a gyártó műszaki dokumentációjában találja – MDIN20W-spec-EN

Közös műszaki paraméterek

Sorozat MDIN
Tápegység típusa kapcsolt, állandó feszültség (CV)
Bemeneti feszültség 90 – 264 V AC
Bemeneti frekvencia 47 – 63 Hz
Kimenetek száma 1
Szerelés DIN sín TS-35/7,5 vagy TS-35/15
Csatlakoztatás csavarkapocs-szorító
Hűtés passzív, természetes levegőáramlás
Szignalizáció DC OK
Védelmi funkciók rövidzárlat, túlterhelés, túlfeszültség, túlhevülés
Védettség IP20
Működési hőmérséklet -20 – +50 °C
Üresjárati fogyasztás < 1 W

Alkalmazás

  • ipari és otthoni automatizálás,
  • elektromos kapcsolótáblák és vezérlőrendszerek,
  • érzékelők, relék és vezérlőelemek táplálása,
  • LED-alkalmazások,
  • biztonsági és megfigyelési rendszerek,
  • általános egyenáramú táplálási alkalmazások.

További információk

Feszültség

12V, 24V, 5V

Gyakori kérdések

Hogyan válassza ki a megfelelő tápegység-változatot?

Válassza a változatot az eszköz táplálási feszültsége alapján, amelyet csatlakoztatni kíván. 5 V, 12 V és 24 V DC verzió áll rendelkezésre. Ugyanakkor ellenőrizni kell, hogy az eszköz maximális áramfelvétele ne haladja meg a kiválasztott tápegység névleges kimeneti áramát.

Lehet-e a kimeneti feszültséget beállítani?

Igen. A kimeneti feszültség egy bizonyos tartomány alatt finoman beállítható a beépített potenciométer segítségével. A szabályozási tartomány az adott változattól függ.

Milyen DIN sínre lehet a tápegységet szerelni?

A tápegység szabványos DIN sínre való szerelésre készült TS-35/7,5 vagy TS-35/15.

Szükséges-e a tápegységnek aktív hűtése?

Nem. A tápegység passzív hűtést használ természetes levegőáramlással, és nem tartalmaz ventilátort. A szereléskor azonban gondoskodni kell a kapcsolótábla megfelelő szellőzéséről.

Milyen védelmi funkciókkal rendelkezik a tápegység?

A tápegység rövidzárlat, túlterhelés, túlfeszültség és túlhevülés elleni védelemmel rendelkezik.

Mi a DC OK kimenet célja?

A DC OK a kimeneti feszültség helyes állapotának szignalizálására szolgál. Használható például egy vezérlő vagy megfigyelő rendszerben a tápegység működésének ellenőrzésére.

Alkalmas-e a tápegység kapcsolótáblában való használatra?

Igen. A vékony kialakítás és DIN sínre való szerelés kifejezetten a kapcsolótáblákhoz, automatizálási rendszerekhez, vezérlőegységekhez és egyéb álló elektroinstallációkhoz készült.

Csatlakoztathatok-e közvetlenül a hálózatra 230 V-ról?

Igen. A tápegység bemeneti tartománya 90 – 264 V AC, így alkalmas a közönséges 230 V-os hálózatra is. A hálózati feszültség csatlakoztatását megfelelő ismeretekkel rendelkező személynek kell elvégeznie az elektromos biztonsági előírások betartásával.

Alkalmas-e a tápegység LED-szalagok táplálására?

Igen, feltéve, hogy a LED-szalag feszültsége megegyezik a kiválasztott tápegység-verzióval, és annak áramfelvétele nem haladja meg a tápegység maximális kimeneti áramát. Javasoljuk, hogy tartalékoljanak megfelelő teljesítményt.

Használható-e a tápegység a kapcsolótáblán kívül vagy külső környezetben?

A tápegység IP20 védettségű, és elsősorban beltéri szereléshez vagy megfelelő kapcsolótáblában való használatra készült. Nem alkalmassá közvetlen víznek, nedvességnek vagy időjárási hatásoknak való kitettségre.
