Leírás

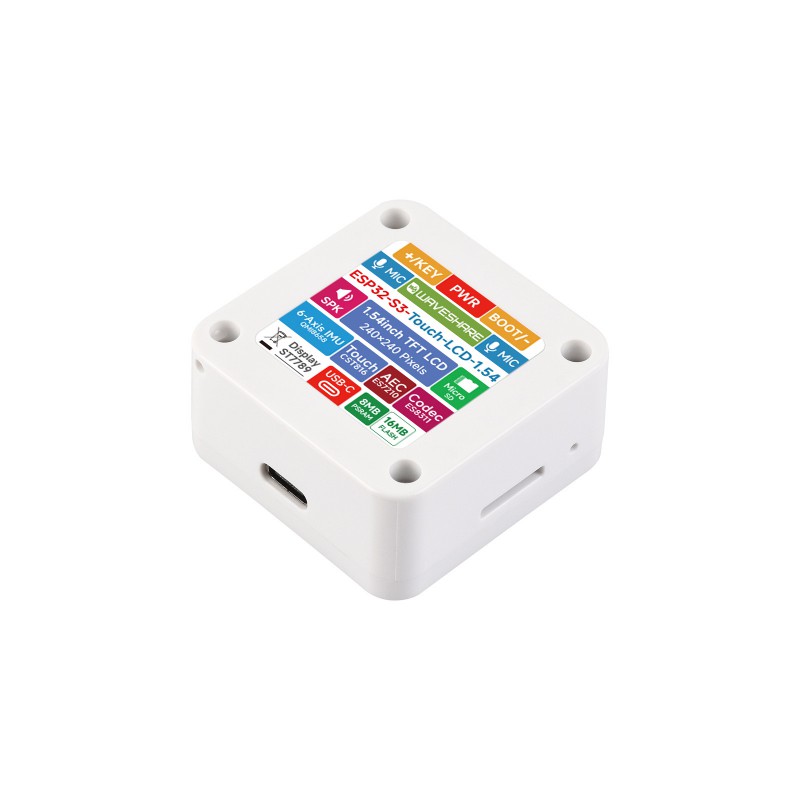

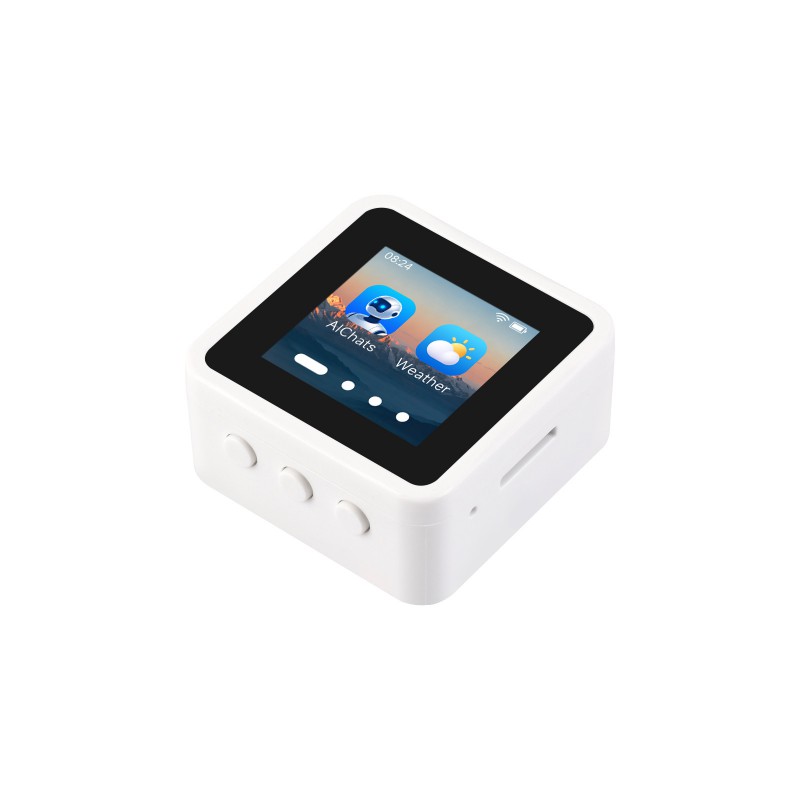

A Waveshare ESP32-S3-Touch-LCD-1.54-EN egy kompakt fejlesztői kártya, amely a nagy teljesítményű ESP32-S3 processzorra épül, integrált 1,54″-os kapacitív érintős LCD-kijelzővel. A WiFi-nek, Bluetooth-nak, szenzoroknak, audio interfésznek és az akkumulátoros táplálás lehetőségének köszönhetően ideális IoT-eszközök, érintéses vezérlők, hordozható eszközök és interaktív alkalmazások fejlesztéséhez.
A kártya 16 MB Flash és 8 MB PSRAM memóriát tartalmaz, és támogatja az Arduino IDE, valamint az ESP-IDF fejlesztőkörnyezeteket.
Főbb jellemzők
- kapacitív érintőkijelző, grafikus felhasználói felületekhez alkalmas
- WiFi és Bluetooth 5 LE vezeték nélküli kommunikáció
- integrált 6 tengelyes IMU mozgásérzékelő
- audio kodekek, mikrofon és hangszóró hang- és multimédiás alkalmazásokhoz
- TF / microSD foglalat a tárhely bővítéséhez
- csatlakozó 3,7 V-os lítium akkumulátorhoz, töltéstámogatással
- kivezetett I2C, UART, USB és GPIO interfészek
- Arduino IDE és ESP-IDF támogatás

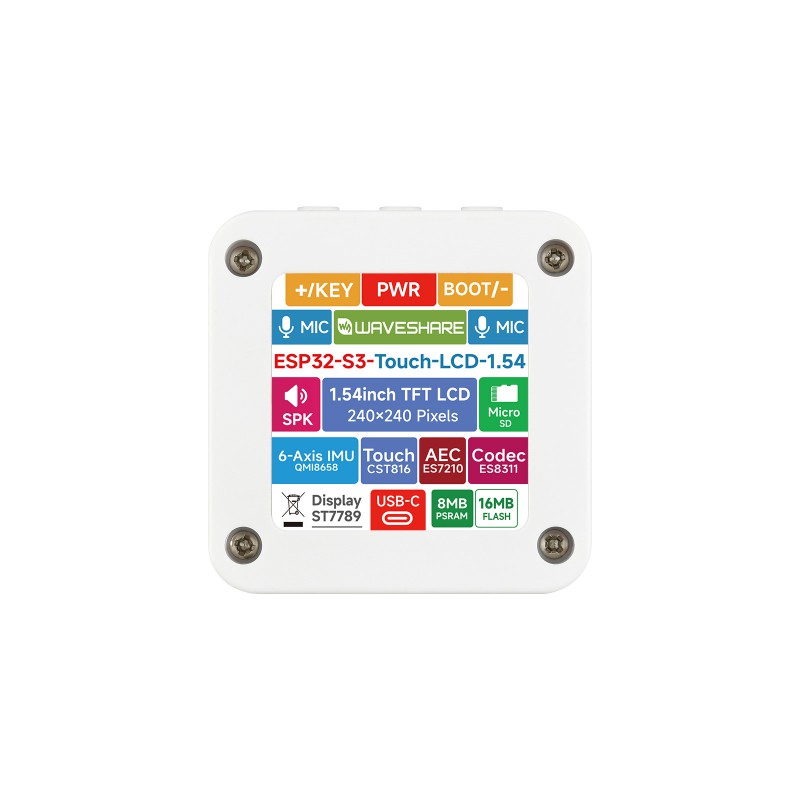

Műszaki specifikációk
| Processzor | ESP32-S3R8, kétmagos Xtensa LX7, akár 240 MHz |
| SRAM / ROM | 512 KB SRAM / 384 KB ROM |
| Flash | 16 MB |
| PSRAM | 8 MB |

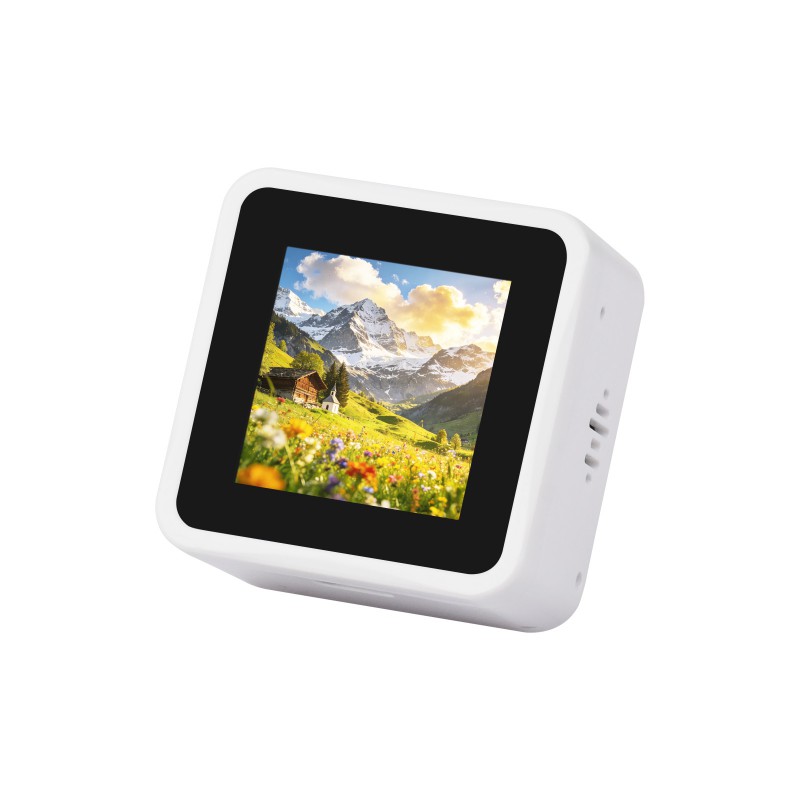

| Kijelző | 1,54″ LCD, kapacitív érintés |
| Felbontás | 240 × 240 px |
| Színek | 262K |
| Kijelzővezérlő | ST7789, SPI |
| Érintésvezérlő | CST816, I2C |
| Vezeték nélküli kommunikáció | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| IMU | QMI8658, 6 tengelyes gyorsulásmérő + giroszkóp |
| Audio | ES7210, ES8311, NS4150B, mikrofon és hangszóró |
| Tárhely | TF / microSD foglalat |
| Akkumulátor | csatlakozó 3,7 V-os lítium akkumulátorhoz, töltés- és kisütéstámogatás |
| Interfészek | I2C, UART, USB, GPIO |
| USB | USB-C |
| Fejlesztőkörnyezet | Arduino IDE, ESP-IDF |
A kártya elrendezése
Az ábrán az ESP32-S3-Touch-LCD-1.54 kártya fő részei vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-S3R8 – fő kétmagos processzor | 10 | BOOT gomb |
| 2 | 16 MB NOR Flash memória | 11 | MIC1 / MIC2 mikrofonok |
| 3 | NS4150B – audio teljesítményerősítő | 12 | TF / microSD foglalat |
| 4 | ES8311 – audio kodek | 13 | integrált WiFi / Bluetooth antenna |
| 5 | ES7210 – ADC mikrofonokhoz és visszhangelnyomáshoz | 14 | MX1.25 csatlakozó 3,7 V-os lítium akkumulátorhoz |
| 6 | akkumulátor töltés- és kisütésvezérlő áramkör | 15 | USB-C csatlakozó |
| 7 | QMI8658 – 6 tengelyes IMU szenzor | 16 | MX1.25 csatlakozó hangszóróhoz |
| 8 | PLUS – programozható felhasználói gomb | 17 | 1,54″-os LCD-kijelző csatlakozója |
| 9 | PWR – bekapcsológomb |
Dokumentáció
Útmutatók, példák, kapcsolási rajzok és fejlesztői dokumentáció itt találhatók: Waveshare ESP32-S3-Touch-LCD-1.54 Wiki.
