Leírás

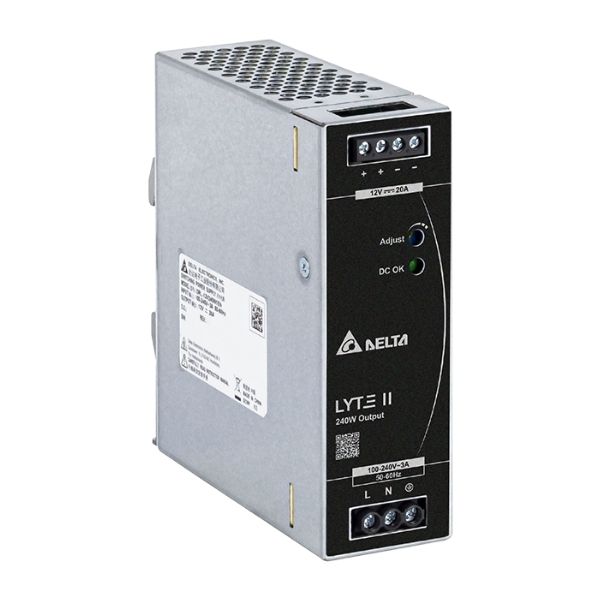

Delta LYTE II DRL-12V240W1EN egy ipari kapcsolt tápegység, amely DIN sínre szerelhető. Stabil 12 V DC kimeneti feszültséget, maximum 20 A áramot és akár 240 W teljesítményt biztosít.
A tápegység különösen alkalmas ipari automatizálásra, vezérlőrendszerekre, gépekre és egyéb olyan alkalmazásokra, amelyek megbízható 12 V DC tápellátást igényelnek. Az univerzális 90 – 264 V AC bemenet lehetővé teszi a közös 230 V-os elektromos hálózathoz való csatlakozást, és a kimeneti feszültség finoman állítható 10,8 – 13,2 V DC tartományon belül.
Fő jellemzők
- 12 V DC / 20 A kimenet,
- maximális teljesítmény 240 W,
- TS35 standard DIN sín szerelés,
- állítható kimeneti feszültség,
- zöld LED DC OK jelzés,
- passzív hűtés ventilátor nélkül,
- aktív áramkorlátozás, induktív és kapacitív terhelésekhez is alkalmas,
- túlterhelés, túláram, rövidzárlat, túlfeszültség és túlhevülés elleni védelem,
- I védelmi osztály PE vezetékhez való csatlakozással.
Műszaki adatok
| Modell | DRL-12V240W1EN |
| Sorozat | Delta LYTE II |
| Kimeneti feszültség | 12 V DC |
| Kimenet állítási tartománya | 10,8 – 13,2 V DC |
| Maximális kimeneti áram | 20 A |
| Maximális teljesítmény | 240 W |
| Névleges bemeneti feszültség | 100 – 240 V AC |
| Bemeneti feszültség tartománya | 90 – 264 V AC |
| Bemeneti frekvencia | 47 – 63 Hz |
| Hatásfok teljes terheléskor | typ. 86,5 % 230 V AC-nél |
| Teljesítménytényező | > 0,95 teljes terheléskor |
| Terhelés nélküli fogyasztás | max. 0,15 W |
| Jelzés | zöld LED DC OK |
| Hűtés | passzív, természetes légáramlással |
| Szerelés | DIN sín TS35 az EN 60715 szerint |
| Védelmi osztály | I – igényli a PE vezeték csatlakoztatását |
| Működési hőmérséklet | -40 – +70 °C |
| Teljes teljesítmény | +50 °C-ig 230 V AC-nél, ezen felül derating szükséges |
| Tárolási hőmérséklet | -40 – +85 °C |
| Működési páratartalom | 20 – 95 % RH, kondenzáció nélkül |
| Maximális tengerszint feletti magasság | 5000 m |
| Méretek (M × Sz × Mé) | 123,6 × 40 × 116,8 mm |
| Tömeg | kb. 0,62 kg |
| Védelmek | túlterhelés / túláram, rövidzárlat, túlfeszültség és túlhevülés elleni védelem |
Állítható kimeneti feszültség
A kimeneti feszültség az integrált potenciométer segítségével 10,8 – 13,2 V DC tartományban állítható. Ez lehetővé teszi a tápfeszültség finom igazítását az adott alkalmazás igényeihez.
Védelmek és áramkorlátozás
A tápegység túlterhelés, túláram, rövidzárlat, túlfeszültség és túlhevülés elleni védelemmel rendelkezik. Túlterhelés esetén konstans áramkorlátozási módot használ, amely induktív és kapacitív terhelésekhez is alkalmas. A rövidzárlat elhárítása után a tápegység automatikusan visszatér a normál üzemeléshez.
Szerelés és hűtés
A tápegység a standard 35 mm-es DIN sín TS35 szereléshez készült. Passzív hűtést használ, ezért szereléskor biztosítani kell a megfelelő légáramlást. A gyártó azt ajánlja, hogy a tápegység fölött, alatt és oldalán maradjon szabad terület.
Alkalmazások
- ipari és gyártási automatizálás,
- vezérlő és PLC rendszerek,
- gépek és termelőberendezések,
- 12 V szenzorok, relék és végrehajtó elemek tápellátása,
- biztonsági és monitoring rendszerek,
- egyéb 12 V DC tápellátású berendezések maximum 20 A terheléssel.
További Delta DIN sín tápegységek
Alacsonyabb teljesítményre alkalmazások esetén megtekintheti az Delta Chrome II DIN sín tápegységek 12 V / 24 V-t.
Figyelmeztetés: A tápegység az I védelmi osztályba tartozik, és a telepítéskor a PE vezetéket csatlakoztatni kell. 230 V AC-nél +50 °C felett a maximális terhelést a gyártó derating karakterisztikája szerint csökkenteni kell.
Dokumentáció
A Delta LYTE II DRL-12V240W1EN tápegység részletes műszaki adatai és dokumentumai lent találhatók:
