Leírás

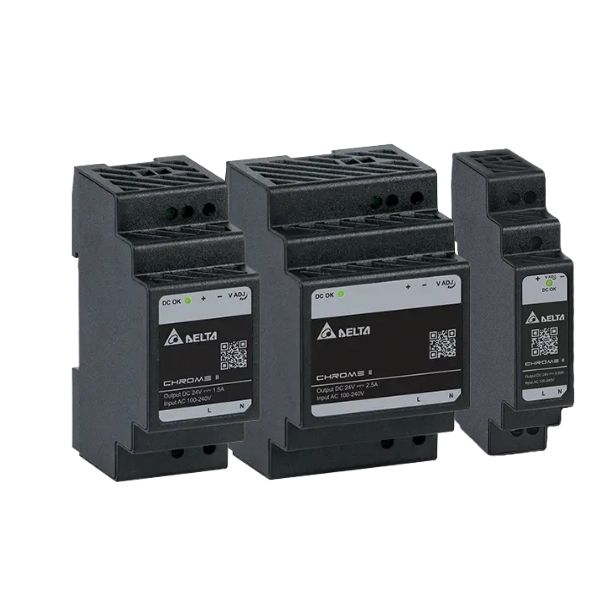

Delta Chrome II egy olyan kapcsolóüzemű tápegységek sorozata, amely DIN sínre történő szerelésre készült. A tápegységek különösen alkalmasak elektromos elosztóközpontokhoz, automatizáláshoz, vezérlőrendszerekhez, biztonsági berendezésekhez és egyéb stabil egyenfeszültségű táplálást igénylő alkalmazásokhoz.
A műanyag kivitelezés a DIN 43880 méretszabvány szerint van kialakítva elosztóközpontokhoz és épületautomatizálási rendszerekhez. A tápegységek II. osztályú kettős szigeteléssel rendelkeznek, így nincs szükség védővezető PE csatlakoztatására, és a kimeneti feszültség beépített potenciométerrel finoman beállítható.
Fő jellemzők
- szerelés szabványos 35 mm-es DIN sínre,
- II. osztályú kettős szigetelés PE vezető nélkül,
- állítható kimeneti feszültség,
- zöld LED-es DC OK jelzés,
- passzív hűtés ventilátor nélkül,
- integrált védelmi funkciók meghibásodási állapotok ellen,
- műanyag ház IP20-as védelemmel.
Változatok paraméterei + Adatlapok
| Paraméter |
DRC-12V030W1RZ |
DRC-12V060W1RZ |
DRC-24V015W1RZ |
| Kimeneti feszültség |
12 V DC |
12 V DC |
24 V DC |
| Kimeneti áram |
2 A |
4,5 A |
0,63 A |
| Max. kimeneti teljesítmény |
24 W |
54 W |
15 W |
| Kimeneti beállítási tartomány |
10,8 – 13,2 V |
10,8 – 13,2 V |
21,6 – 26,4 V |
| Méretek (M × Sz × Mé) |
87,5 × 35 × 55 mm |
87,5 × 52,5 × 55 mm |
87,5 × 18 × 55 mm |
| Súly |
kb. 130 g |
kb. 170 g |
kb. 60 g |
| Adatlap |
EN |
EN |
EN |
Közös műszaki paraméterek
| Sorozat |
Chrome II |
| Tápegység típusa |
kapcsolóüzemű, állandó feszültség (CV) |
| Névleges bemeneti feszültség |
100 – 240 V AC |
| Bemeneti feszültségtartomány |
85 – 264 V AC |
| Bemeneti frekvencia |
47 – 63 Hz |
| Szerelés |
DIN sín TS35 az EN 60715 szerint |
| Csatlakoztatás |
csavarcsatlakozások |
| Hűtés |
passzív, természetes légáramlással |
| Jelzés |
zöld LED DC OK |
| Védelmi osztály |
II – kettős szigetelés, PE vezető nélkül |
| Védelem |
IP20 |
| Üzemi hőmérséklet |
-40 až +70 °C |
| Védelmi funkciók |
rövidzárlat, túlterhelés / túláram, túlfeszültség és túlmelegedés elleni védelem |
Megjegyzés: 50 °C feletti környezeti hőmérsékletnél és 100 V AC alatti bemeneti feszültségnél a gyártó adatai szerint számítani kell a rendelkezésre álló teljesítmény csökkenésére.
Felhasználás
- elektromos és épület elosztóközpontok,
- ipari és otthoni automatizálás,
- vezérlő- és monitorozórendszerek,
- biztonsági és CCTV rendszerek,
- szenzorok, relék és egyéb DC berendezések táplálása.
Gyakori kérdések
Hogyan válassza ki a megfelelő tápegység-változatot?
Először ellenőrizze a berendezés szükséges kimeneti feszültségét, majd annak maximális áramfelvételét. 12 V és 24 V változatok érhetők el különböző maximális kimeneti árammal.
Miért van a DRC-12V060W1RZ típusnak 60 W a jelöléseiben, ha a kimeneti teljesítmény 54 W?
A 060W jelölés a gyártó teljesítménynomenklatúrájához tartozik. A konkrét 12 V-os változat maximum 4,5 A-t nyújt, így a tényleges maximális kimeneti teljesítmény 54 W.
Napálázhatok egy 1 A áramfelvételű berendezést egy 12 V / 4,5 A-os tápegységről?
Igen. Ha a berendezés 12 V-ot igényel, magasabb maximális árammal rendelkező tápegységről is táplálható. A berendezés csak azt az áramot veszi fel, amire szüksége van.
Lehet-e a kimeneti feszültséget beállítani?
Igen. A kimeneti feszültség egy bizonyos tartományon belül finoman beállítható a beépített potenciométer segítségével. A beállítási tartomány az adott típustól függ.
Milyen DIN sínre tervezték a tápegységet?
A tápegység szabványos 35 mm-es TS35 típusú DIN sínre való szerelésre készült az EN 60715 szerint.
Szükséges-e a védővezető PE csatlakoztatása?
Nem. A Delta Chrome II tápegységek II. védelmi osztályúak és kettős szigeteléssel rendelkeznek, így nem igényelnek védővezető PE csatlakoztatást.
Csatlakoztathatom közvetlenül a tápegységet a 230 V-os hálózatra?
Igen. A tápegység 85 – 264 V AC bemeneti feszültséget támogat, így alkalmas az általános 230 V-os hálózathoz.
Mit jelz a LED DC OK?
A zöld LED DC OK a kimeneti feszültség jelenlétét és a tápegység normál üzemét jelzi.
Szükséges-e ventillátor a tápegységhez?
Nem. A tápegység passzív hűtést alkalmaz természetes légáramlással. A szerelés során azonban megfelelő szellőzési helyet kell biztosítani.
Milyen védelmi funkciókkal van felszerelve a tápegység?
A tápegység rövidzárlat, túlterhelés vagy túláram, túlfeszültség és túlmelegedés elleni védelemmel rendelkezik.
Alkalmas-e a tápegység külső használatra?
Nem közvetlen külső használatra. A tápegység IP20-as védelemmel rendelkezik, és elsősorban megfelelő elektromos elosztóközpontba vagy háztartásba való szerelésre tervezték.
Használható-e a tápegység magasabb hőmérsékleteknél?
Igen, az üzemi tartomány eléri a +70 °C-ot, de magasabb környezeti hőmérsékletnél a gyártó adatai szerint szükség lehet az áramfelvétel csökkentésére.
