Leírás

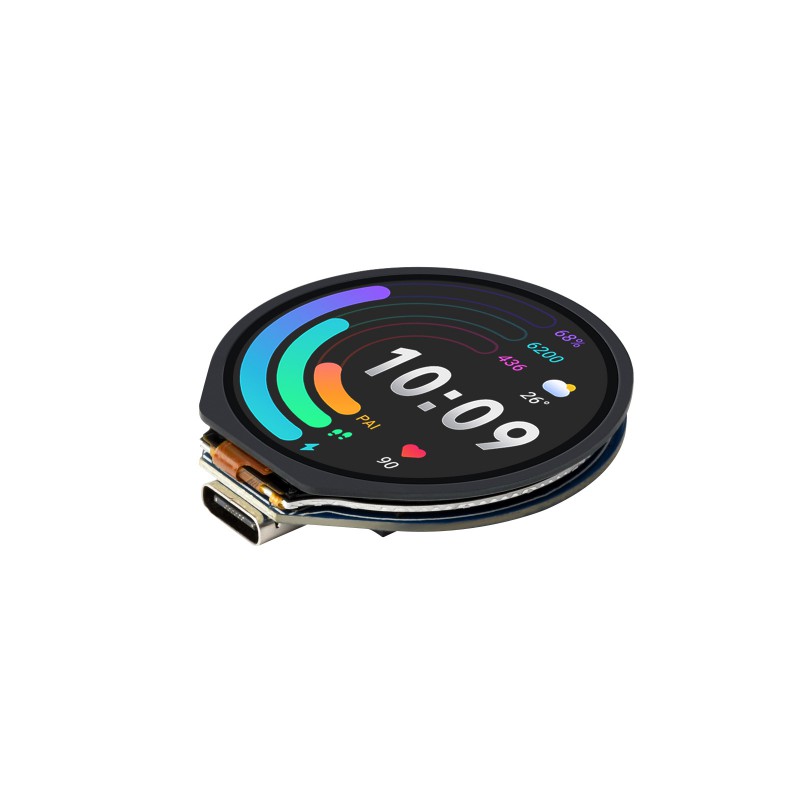

A Waveshare RP2350-Touch-LCD-1.28 egy Raspberry Pi RP2350 mikrokontrollerre épülő fejlesztői kártya. A kis kör alakú kártyán egy 1,28″ kapacitív érintős IPS kijelző, 6 tengelyes IMU szenzor, USB-C, lítium akkumulátor csatlakozó és bővítő GPIO található.
A beépített kijelzőnek és érintős vezérlésnek köszönhetően ideális kompakt HMI interfészek, hordozható eszközök, vezérlők, megjelenítő egységek és egyéb beágyazott projektek készítéséhez. Ez a verzió fém burkolat nélkül kerül forgalomba, így könnyen beépíthető saját konstrukcióba.
Főbb jellemzők
- kör alakú kapacitív érintős IPS kijelző grafikus felhasználói felületekhez,
- RP2350 Arm Cortex-M33 vagy Hazard3 RISC-V fejlesztési lehetőséggel,
- beépített 6 tengelyes IMU mozgás- és irányérzékeléshez,
- 3,7 V Li-Ion/Li-Pol akkumulátoros táplálás beépített töltéssel,
- USB-C programozáshoz, tápláláshoz és USB host/device funkciókhoz,
- bővítő GPIO SH1.0 csatlakozón keresztül,
- energiatakarékos üzemmódok támogatása,
- C/C++, MicroPython és Arduino támogatás,
- burkolat nélküli kivitel saját eszközbe való integráláshoz.
Műszaki paraméterek
| Mikrokontroller | RP2350 |
| Processzor-architektúra | 2× Arm Cortex-M33 vagy 2× Hazard3 RISC-V |
| Maximális frekvencia | 150 MHz |
| SRAM | 520 KB |
| Flash memória | 16 MB NOR Flash, W25Q128JVSIQ |
| Kijelző | 1,28″ kör alakú IPS LCD |
| Felbontás | 240 × 240 px |
| Színek száma | 65K |
| Aktív kijelzőfelület | Ø 32,4 mm |
| Pixelméret | 0,135 × 0,135 mm |
| LCD vezérlő | GC9A01A |
| LCD interfész | SPI |
| Érintőpanel | kapacitív |
| Érintésvezérlő | CST816S |
| Érintő interfész | I²C |
| IMU | QMI8658 – 3 tengelyes gyorsulásmérő + 3 tengelyes giroszkóp |
| Gyorsulásmérő | 16 bit, tartomány ±2 / ±4 / ±8 / ±16 g |
| Giroszkóp | 16 bit, tartomány ±16 / ±32 / ±64 / ±128 / ±256 / ±512 / ±1024 / ±2048 °/s |
| USB | USB Type-C, USB 1.1 host/device |
| Akkumulátor | 3,7 V Li-Ion/Li-Pol MX1.25 2 pines csatlakozón keresztül |
| Bővítés | 6× GPIO SH1.0 12 pines csatlakozón keresztül |
| Gombok | BOOT, RESET |
| Kivitel | fém burkolat nélkül |

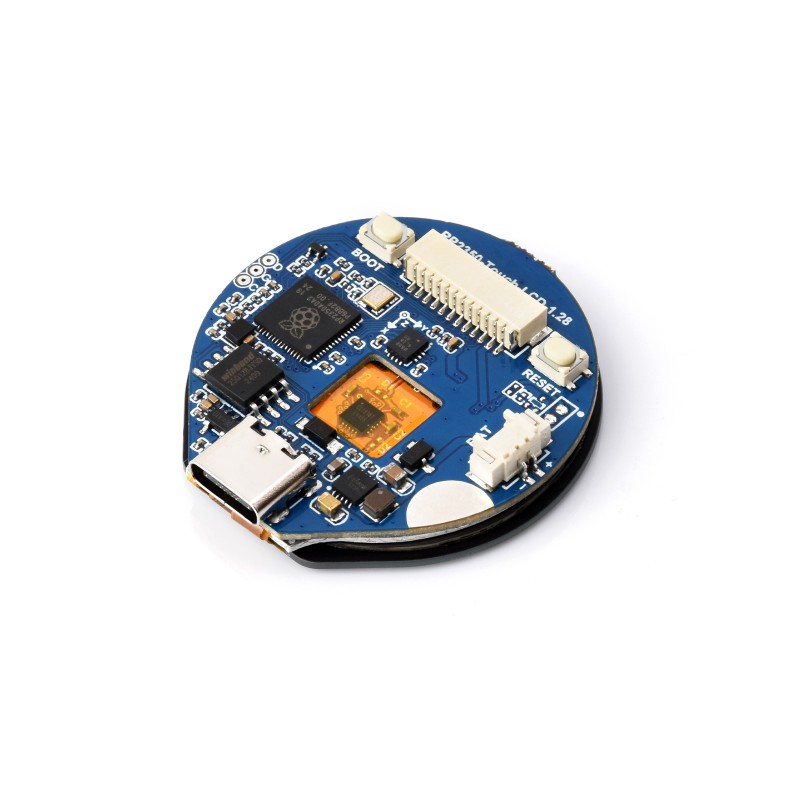

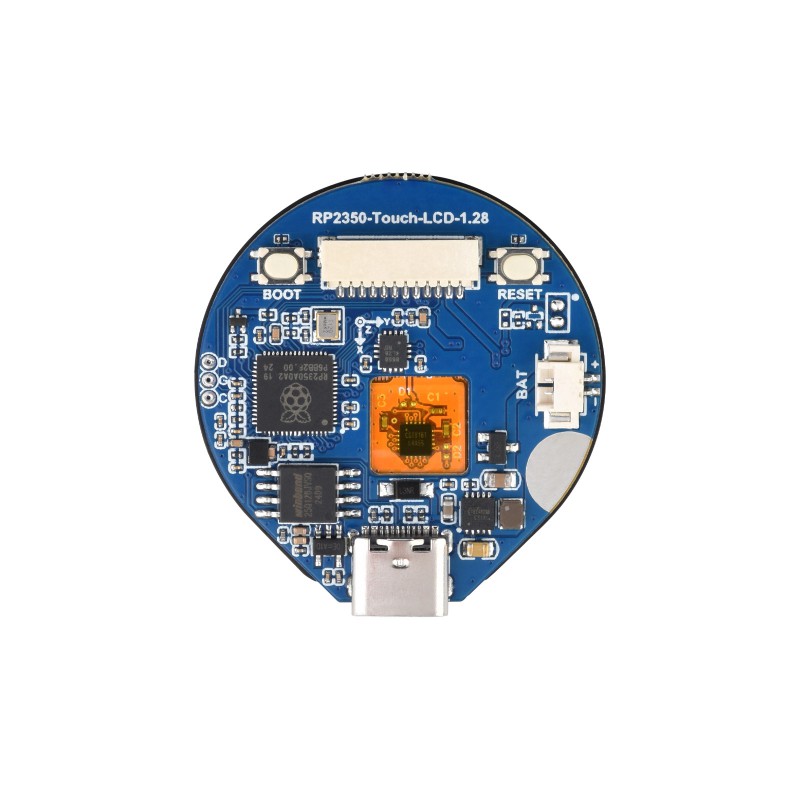

A kártya elemeinek elrendezése
A kártyán az önálló érintős eszköz fejlesztéséhez szükséges fő komponensek találhatók – mikrokontroller, Flash memória, IMU, akkumulátoros tápláláskezelés, USB-C és vezérlőgombok.
| 1 | USB Type-C – programozás, táplálás és USB 1.1 host/device |
| 2 | ETA6098 – lítium akkumulátor töltésvezérlő áramkör |
| 3 | RT9193-33PB – 3,3 V LDO szabályozó |
| 4 | W25Q128JVSIQ – 16 MB NOR Flash memória |
| 5 | RP2350 – fő mikrokontroller, max. 150 MHz |
| 6 | QMI8658 – 6 tengelyes IMU, 3 tengelyes gyorsulásmérő + 3 tengelyes giroszkóp |
| 7 | BOOT gomb |
| 8 | RESET gomb |
| 9 | MX1.25 2 pines csatlakozó 3,7 V Li-Ion/Li-Pol akkumulátorhoz |
Bővítő csatlakozó és lábkiosztás
A 12 pines SH1.0 csatlakozóra a tápfeszültség- és rendszerjelek mellett hat GPIO láb van kivezetve. Ezek további szenzorok, modulok vagy saját elektronika csatlakoztatására használhatók.
Az egyes GPIO lábak funkciói az RP2350 mikrokontroller lehetőségei szerint konfigurálhatók, és például digitális bemenetként/kimenetként vagy periféria-interfészként használhatók.

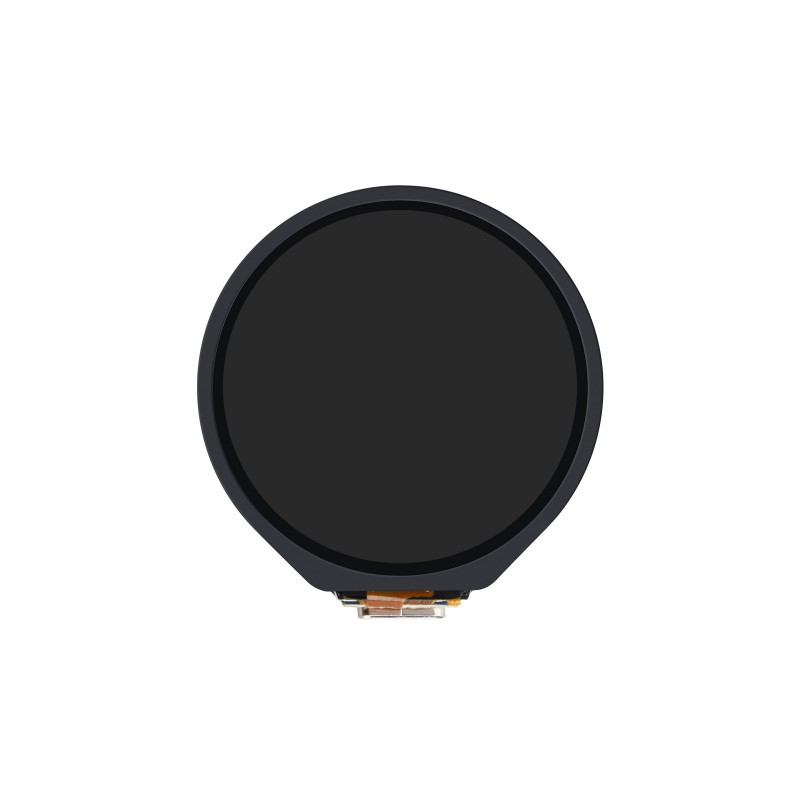

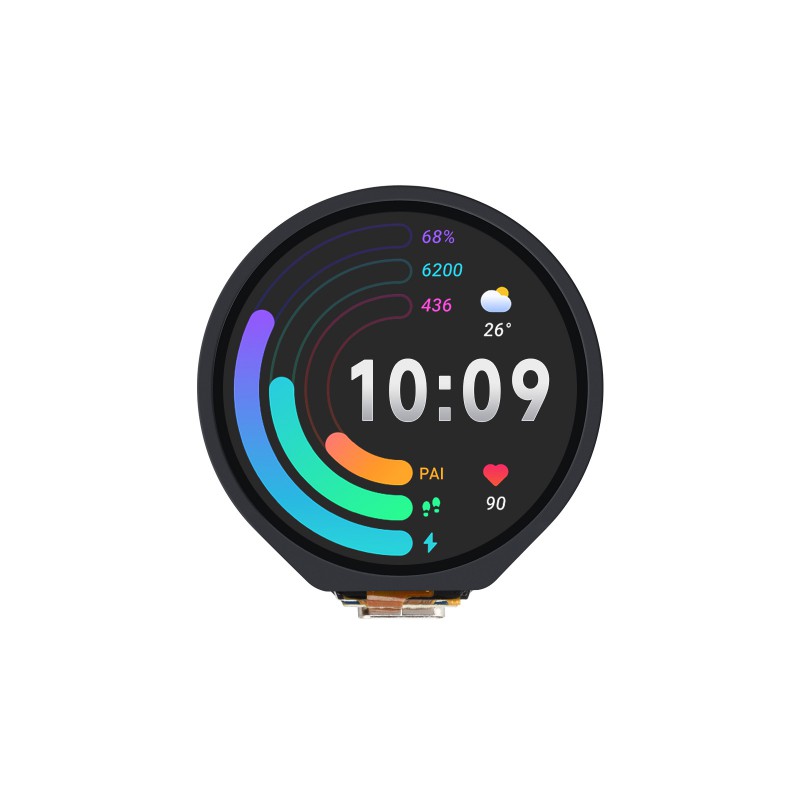

1,28″ kapacitív érintőkijelző
A beépített kör alakú IPS kijelző felbontása 240 × 240 px, és 65K színt támogat. Az LCD a GC9A01A vezérlőt használja, és SPI-n keresztül kommunikál az RP2350-nel.
Az érintőréteg kapacitív, és a CST816S vezérlőt használja I²C kommunikációval. A kijelző és az érintős vezérlés kombinációja lehetővé teszi grafikus menük, gombok, kijelzők és egyéb felhasználói felület elemek létrehozását közvetlenül a kártyán.
6 tengelyes IMU szenzor
A beépített QMI8658 szenzor 3 tengelyes gyorsulásmérőt és 3 tengelyes giroszkópot kombinál. Lehetővé teszi a gyorsulás, mozgás, dőlés és az eszköz irányváltozásának követését.
A gyorsulásmérő választható tartománya ±2, ±4, ±8 és ±16 g. A giroszkóp tartománya ±16 és ±2048 °/s között választható. Az IMU például gesztusvezérlésre, az eszköz helyzetének követésére vagy interaktív felhasználói felületekhez használható.
Táplálás és Li-Ion/Li-Pol akkumulátor
A kártya USB-C porton keresztül vagy 3,7 V Li-Ion/Li-Pol akkumulátorról táplálható, amely MX1.25 2 pines csatlakozón keresztül csatlakoztatható. A beépített akkumulátorkezelő áramkör lehetővé teszi az akkumulátor töltését és kisütését közvetlenül a kártyán keresztül.
Az akkumulátoros táplálásnak köszönhetően a kártya hordozható projektekhez, saját vezérlőkhöz és egyéb olyan eszközökhöz is alkalmas, amelyeknek nem kell állandóan USB-n keresztül csatlakoztatva lenniük.
USB és programozás
Az USB-C csatlakozó a kártya táplálására és programozására egyaránt szolgál. Az RP2350 támogatja az USB 1.1-et host és device módban egyaránt, és lehetővé teszi a program egyszerű feltöltését USB Mass Storage mód használatával.
A fejlesztés például C/C++, MicroPython vagy Arduino nyelven lehetséges. A Waveshare mintaprogramokat és erőforrásokat biztosít a kijelző, az érintős vezérlés, az IMU és a kártya egyéb funkcióinak használatához.
Fém burkolatos verzió
Ha kész kivitelt szeretne CNC fém burkolattal, tekintse meg a Waveshare RP2350-Touch-LCD-1.28-B fejlesztői kártyát 1,28″ érintős LCD-vel is.
A RP2350-Touch-LCD-1.28-B verzió CNC fém burkolatba van szerelve, míg ez a változat burkolat nélkül kerül forgalomba, és alkalmasabb saját konstrukcióba való beépítésre.
Felhasználási lehetőségek
- kompakt HMI vezérlőpanelek,
- érintős vezérlők és felhasználói felületek,
- akkumulátorról táplált hordozható eszközök,
- mérő- és megjelenítő eszközök,
- gyorsulásmérőt és giroszkópot használó projektek,
- okoseszközök és egyedi beágyazott rendszerek,
- kísérletezés az RP2350, Arm és RISC-V platformmal,
- mikrokontroller-programozás és grafikus felületek oktatása.
Csomag tartalma
- 1× Waveshare RP2350-Touch-LCD-1.28,
- 1× SH1.0 12 pines kábel.
Dokumentáció
A bekötést, kapcsolási rajzot, mintaprogramokat, könyvtárakat és további információkat a Wiki – RP2350-Touch-LCD-1.28 oldalon találja.
