Leírás
A Waveshare RP2350-Touch-LCD-1.28-B egy kompakt fejlesztői kártya, amely a Raspberry Pi RP2350 mikrokontrollerre épül. A kártya integrált, kerek 1,28″-os kapacitív érintőképernyős LCD-vel rendelkezik, amelynek felbontása 240 × 240 px, továbbá 16 MB Flash memóriát, 6 tengelyes IMU érzékelőt és 3,7 V-os lítium akkumulátor csatlakozóját tartalmaz.

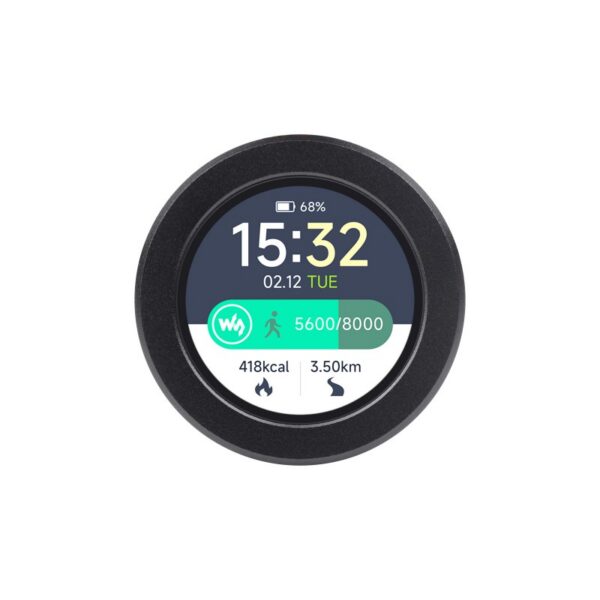

Az RP2350-Touch-LCD-1.28-B változat CNC fém házzal és akril alsó lappal kerül szállításra. A ház segít megvédeni a kártyát, és egyúttal javítja a hőelvezetést.
Az RP2350 mikrokontroller kétmagos és kétarchitektúrás felépítést használ. A fejlesztő választhat, hogy Arm Cortex-M33 magpárt vagy Hazard3 RISC-V magpárt használ, akár 150 MHz órajelen. A kártya támogatja a fejlesztést C/C++, MicroPython és Arduino környezetben.
Főbb jellemzők
- RP2350 platform kör alakú érintőképernyős kijelzővel,
- CNC fém ház kész és hordozható projektekhez,
- integrált IMU és Li-Ion/Li-Pol akkumulátor kezelés,
- bővíthető GPIO és C/C++, MicroPython és Arduino támogatás.
Műszaki specifikációk
| Mikrokontroller | Raspberry Pi RP2350 |
| Architektúra | Kétmagos / kétarchitektúrás, Arm Cortex-M33 vagy Hazard3 RISC-V |
| Működési frekvencia | akár 150 MHz |
| SRAM | 520 KB |
| Flash memória | 16 MB NOR Flash |
| Kijelző | 1,28″ IPS LCD, kapacitív érintő |
| Kijelző felbontása | 240 × 240 px |
| Kijelző színei | 65K szín |
| IMU érzékelő | QMI8658, 3 tengelyes gyorsulásmérő + 3 tengelyes giroszkóp |
| USB | USB 1.1 device / host |
| USB csatlakozó | USB Type-C |
| GPIO | 6 × GPIO SH1.0 csatlakozón keresztül |
| Akkumulátor csatlakozó | MX1.25 2P 3,7 V-os lítium akkumulátorhoz, töltés és kisütés támogatásával |
| Töltő chip | ETA6098 |
| Feszültségszabályozó | RT9193-33PB, 3,3 V LDO |
| Nyomógombok | BOOT, RESET |
| Ház | CNC fém ház akril alsó lappal |
| Támogatott környezetek | C/C++, MicroPython, Arduino |
A kártya fő részeinek leírása
| Szám | Kártya része | Leírás |
| 1 | USB Type-C csatlakozó | Tápellátásra, programfeltöltésre és USB kommunikációra szolgál. Támogatja az USB 1.1 device és host módot. |
| 2 | ETA6098 | Lítium akkumulátor hatékony töltésére szolgáló chip. |
| 3 | RT9193-33PB | 3,3 V-os LDO feszültségszabályozó. |
| 4 | W25Q128JVSIQ | 16 MB NOR Flash memória a program és adatok tárolására. |
| 5 | RP2350 | Kétmagos és kétarchitektúrás felépítésű mikrokontroller, akár 150 MHz működési frekvenciával. |
| 6 | QMI8658 | 6 tengelyes IMU érzékelő 3 tengelyes giroszkóppal és 3 tengelyes gyorsulásmérővel. |
| 7 | BOOT nyomógomb | Reset közben nyomva tartva a programfeltöltési módba való belépésre szolgál. |
| 8 | RESET nyomógomb | A kártya újraindítására szolgáló nyomógomb. |
| 9 | MX1.25 akkumulátor csatlakozó | 2 pólusú csatlakozó 3,7 V-os lítium akkumulátor csatlakoztatására. Támogatja a töltést és a kisütést is. |
Lábkiosztás
A kártya lábkiosztása a mellékelt képen látható. A kártya 6 GPIO lábat vezet ki SH1.0 csatlakozón keresztül, amelyek egyszerű perifériák, érzékelők vagy modulok csatlakoztatására használhatók.
Lehetséges felhasználás
- kompakt érintőképernyős vezérlőpanelek
- kis GUI alkalmazások
- hordozható eszközök lítium akkumulátorral
- projektek gyorsulásmérővel és giroszkóppal
- érzékelőértékek megjelenítése
- egyszerű okoseszközök érintéses vezérléssel
- fejlesztés C/C++, MicroPython vagy Arduino környezetben
Megjegyzés az akkumulátorhoz
A kártya csatlakozóval rendelkezik 3,7 V-os lítium akkumulátorhoz, és támogatja annak töltését és kisütését is. A lítium akkumulátor nem része a csomagnak.
Fém ház nélküli verzió
Ha a kártyát saját konstrukcióba vagy eszközbe szeretné beépíteni, tekintse meg a Waveshare RP2350-Touch-LCD-1.28 fém ház nélküli verziót is.
Ez a verzió ugyanazt az RP2350 alapplatformot használja 1,28″-os érintőképernyős LCD-vel, de CNC fém ház nélkül kerül szállításra, így alkalmasabb saját projektbe való integrálásra.
Dokumentáció
A dokumentációt, fejlesztési forrásokat és példákat a gyártó oldalán találja: Waveshare RP2350-Touch-LCD-1.28 Wiki
