Leírás

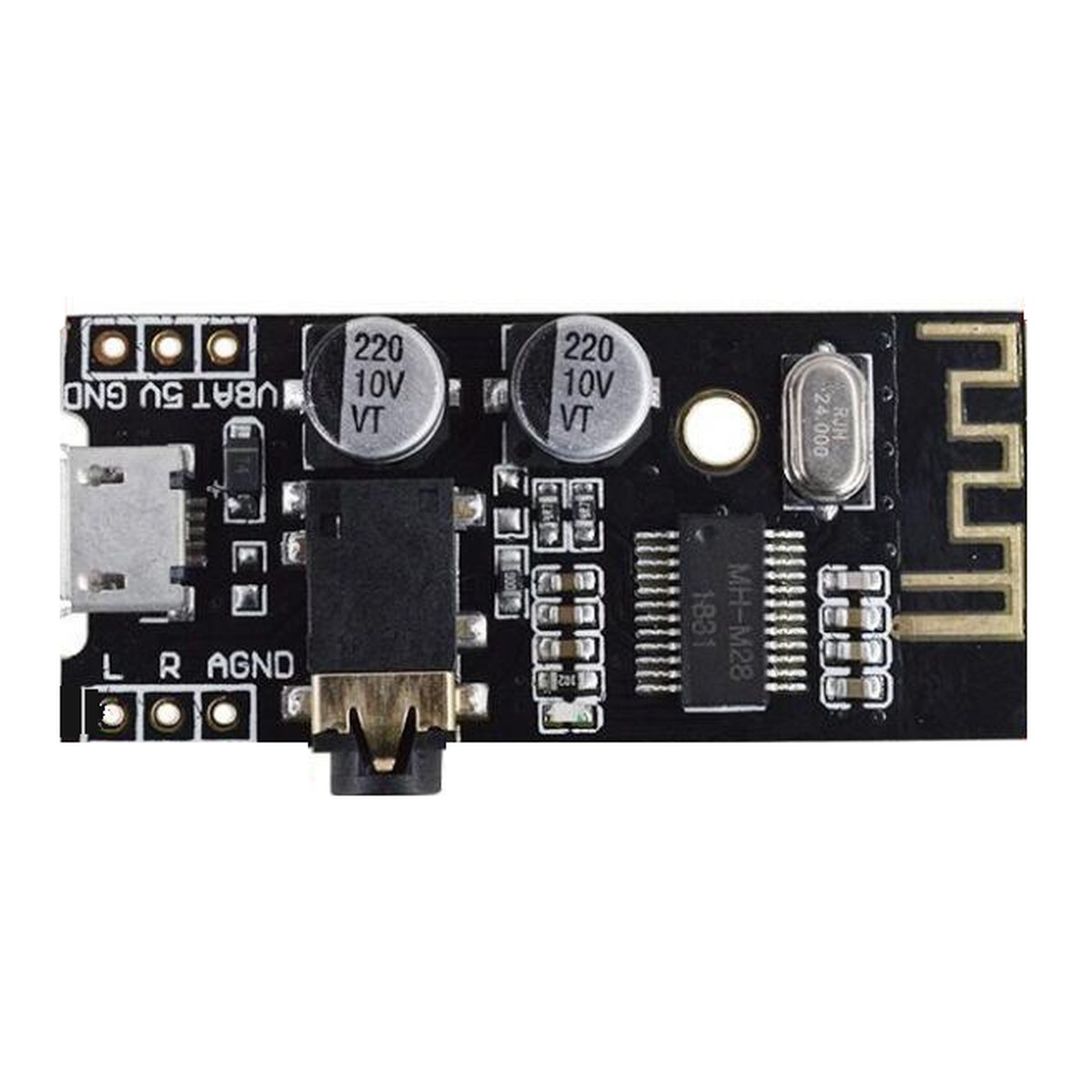

Az M28 (MH-M28) egy kis méretű Bluetooth 4.2 audiovevő, amely vezeték nélkül fogadja a zenét mobilról, tabletről vagy számítógépről, és sztereó vonalszintű jelként továbbítja a 3,5 mm-es jack csatlakozóra vagy a L, R, AGND pinekre. Alkalmas Bluetooth hozzáadására régi hi-fi toronyhoz, aktív hangszórókhoz, AUX bemenetes autórádióhoz vagy saját erősítőhöz. Közvetlenül hagyományos fejhallgatót is csatlakoztathat hozzá.
A modul nem rendelkezik teljesítményerősítővel – passzív hangszórókat nem csatlakoztathat közvetlenül hozzá. Saját Bluetooth hangszóró építéséhez használja a DFRobot Bluetooth 4.2 Audio Receiver dual 2×5 W-os erősítővel (DFR0720) modult, amely közvetlenül táplálja a hangszórókat.
Táplálása 5 V-ról micro USB porton keresztül (töltő, powerbank, autós USB) vagy a VBAT pinre csatlakoztatott 3,7 V-os Li-ion akkumulátorról történik. Bekapcsolás után a telefonon MH-M28 néven jelenik meg, és az utoljára párosított eszközhöz automatikusan csatlakozik.
Főbb jellemzők
- Bluetooth 4.2 automatikus újracsatlakozással
- Sztereó kimenet 3,5 mm-es jack csatlakozóra és L / R / AGND pinekre (2,54 mm osztástávolság)
- WAV, WMA, FLAC, APE és MP3 dekódolás
- Táplálás 5 V (micro USB vagy 5V pin) vagy Li-ion 3,7–4,2 V (VBAT pin)
- Alacsony fogyasztás – 20 mA csatlakoztatva, 3 µA mély alvó üzemmódban
- Hatótávolság akár 20 m akadályok és zavarás nélkül
- Kék LED: gyorsan villog = párosításra vár, világít = csatlakoztatva, lassan villog = lejátszás
Műszaki adatok
| Modell | MH-M28 (Bluetooth-név: „MH-M28“) |
| Bluetooth verzió | 4.2 |
| Bluetooth profilok | HFP 1.7, A2DP 1.2, AVRCP 1.5, AVCTP 1.2, AVDTP 1.2 |
| Támogatott formátumok | WAV, WMA, FLAC, APE, MP3; sztereó (2 csatorna) |
| Tápfeszültség | 5 V (micro USB / 5V pin) vagy 3,7–4,2 V Li-ion (VBAT pin) |
| Áramfelvétel | 5,5 mA (párosítatlan), 20 mA (csatlakoztatott), 3 µA (mély alvó üzemmód) |
| Audio kimenet | 3,5 mm-es sztereó jack + L, R, AGND pinek (vonali szint / fejhallgató) |
| Hangszóróerősítő | nincs |
| Hatótávolság | max. 20 m |
| Érzékenység | −87 dBm |
| Üzemi hőmérséklet | −40 és +85 °C között |

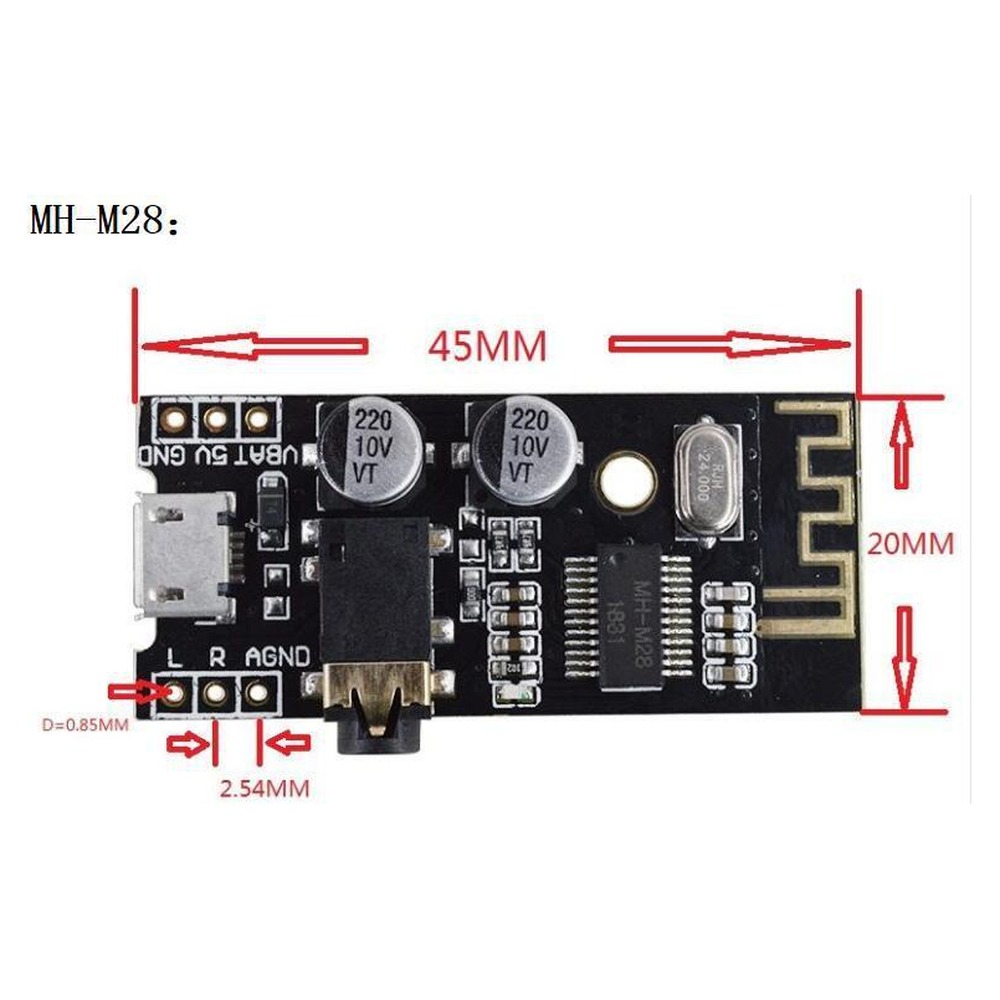

| Méretek | 45 × 20 mm |
| Pin osztástávolság | 2,54 mm (furatok ⌀ 0,85 mm) |
| Műszaki dokumentáció | EN (PDF) |

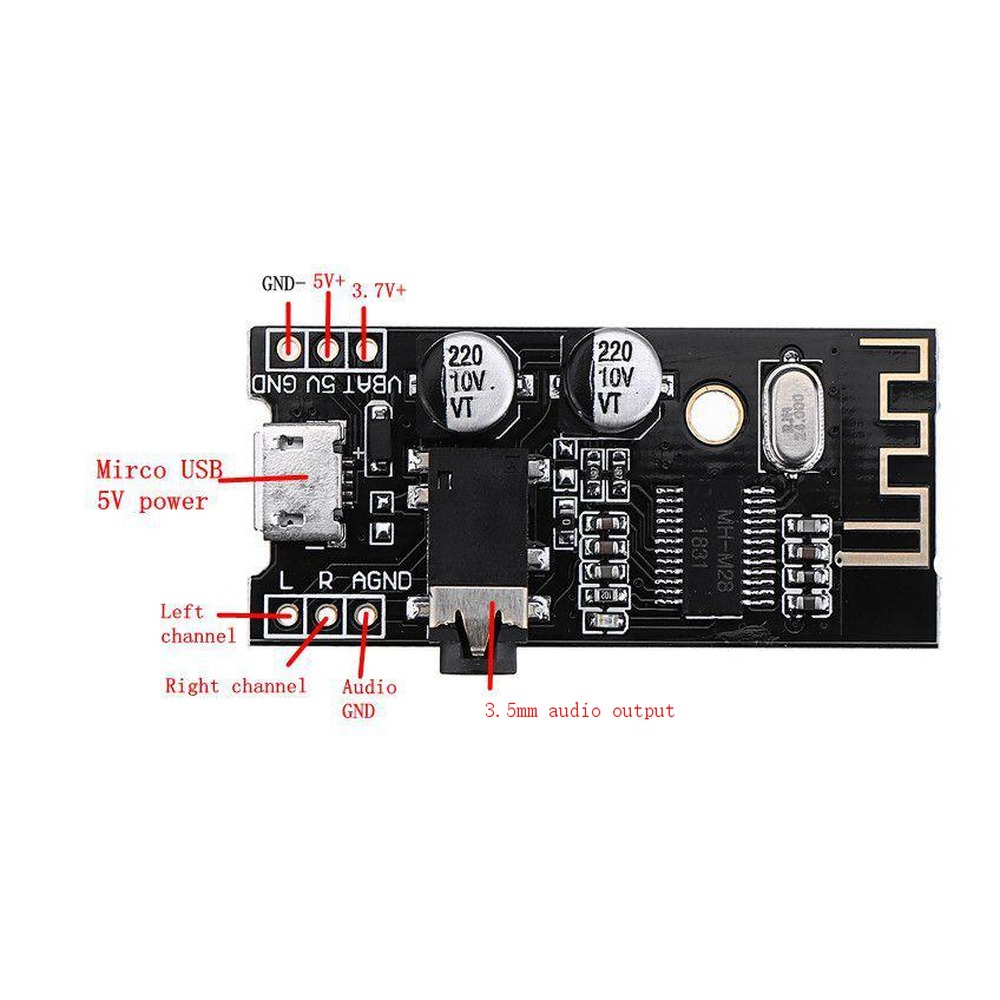

Pin kiosztás
| 5V | +5 V tápfeszültség |
| GND | tápfeszültség föld |
| VBAT | + Li-ion akkumulátor 3,7–4,2 V |
| L | bal csatorna kimenet |
| R | jobb csatorna kimenet |
| AGND | audio jel föld |

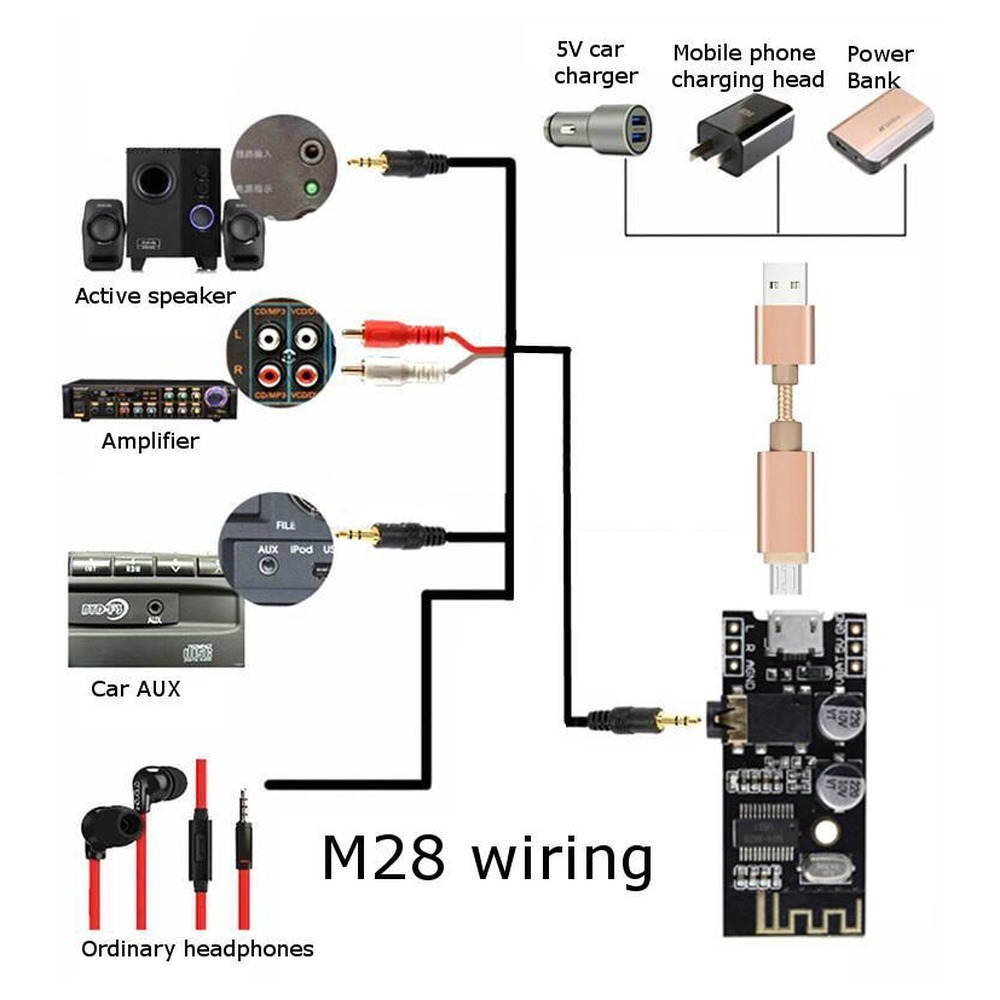

Felhasználás
- Bluetooth régi hi-fi toronyhoz, erősítőhöz vagy aktív hangszórókhoz (AUX / cinch bemenet)
- Bluetooth autóba AUX bemenettel
- vezeték nélküli zenehallgatás fejhallgatóval
- hangforrás saját erősítőhöz DIY projektekben

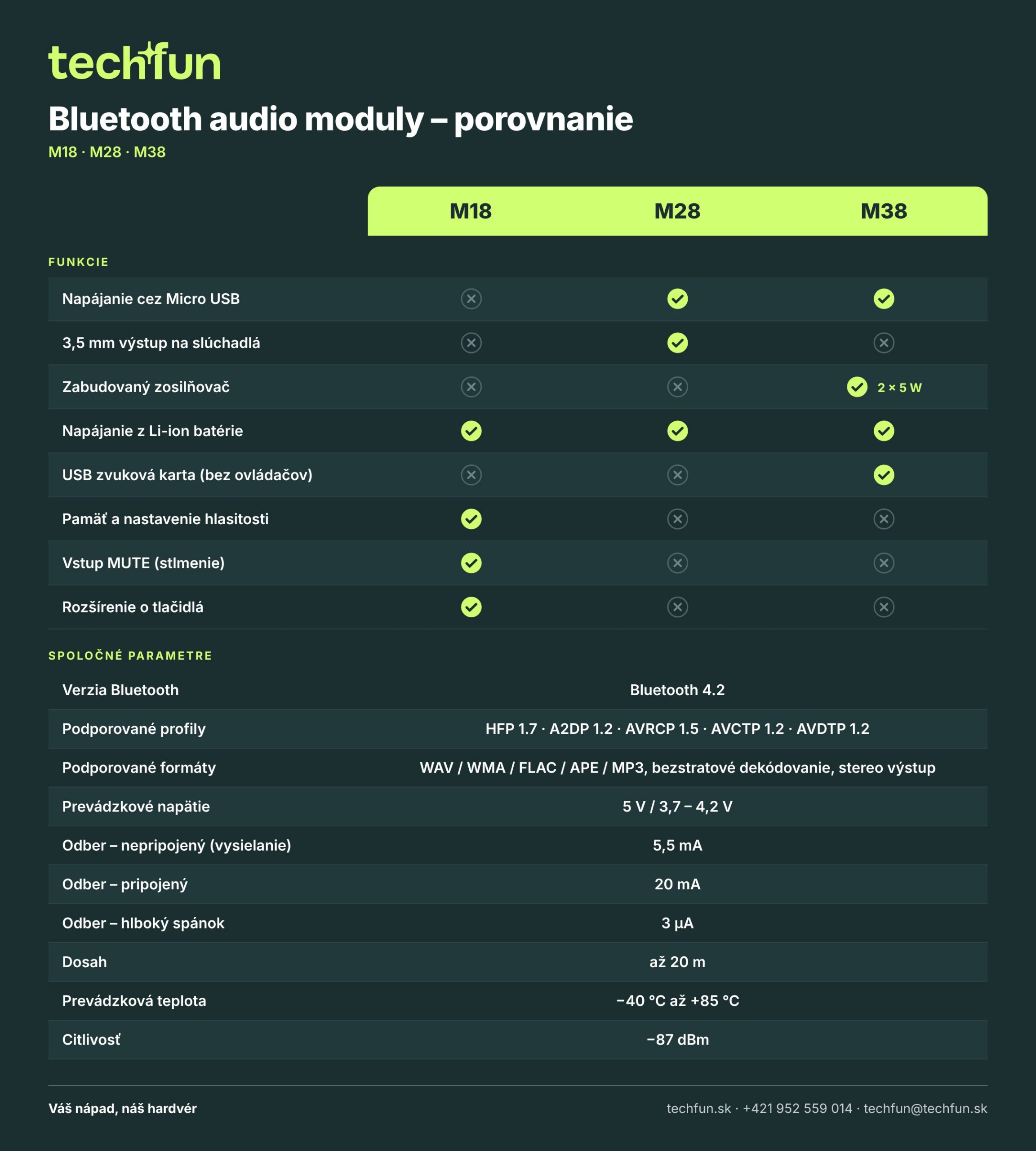

M18 / M28 / M38 Bluetooth modulok összehasonlítása
Az M28 erősítő nélküli verzió 3,5 mm-es jack csatlakozóval – fejhallgatóhoz és olyan eszközökhöz, amelyek már rendelkeznek erősítővel. Ha közvetlenül passzív hangszórókat szeretne csatlakoztatni, válassza az M38 verziót 2×5 W-os erősítővel: DFRobot Bluetooth 4.2 Audio Receiver dual 2×5 W-os erősítővel (DFR0720).
Figyelmeztetések
- A modul nem rendelkezik Li-ion akkumulátor töltésével vagy védelmével. Csak védőáramkörrel (BMS) ellátott akkumulátort használjon, és külön töltővel töltse.
- Az 5 V-os és 3,7 V-os táplálás külön pineken történik: az 5 V-ot az 5V és GND pinekre, a Li-ion akkumulátort a VBAT és GND pinekre csatlakoztassa.
- Az L és R kimeneteket ne kösse össze. Monóhoz csak az egyik csatornát használja.
- Zaj vagy búgás esetén teljesítményerősítővel: használjon lineáris tápegységet vagy LC szűrőt / kondenzátort (legalább 10 µF) a tápláláshoz, a modult és az erősítőt külön táplálja, és az audio földet (AGND) rövid és vastagabb vezetékkel vezesse.
- Az antennát tartsa távol fémtárgyaktól és zavarforrásoktól. A panel burkolat nélküli – ne érintse meg az alkatrészeket (statikus elektromosság).
A csomagolás tartalma
- 1× M28 Bluetooth audiovevő (MH-M28)
