Leírás
Waveshare ESP32-S3-DEV-KIT-N16R8-U egy ESP32-S3-WROOM-1U-N16R8 modulon alapuló fejlesztői kártya. Kétmagos Xtensa LX7 processzort kínál akár 240 MHz órajellel, 16 MB Flash, 8 MB PSRAM, 2,4 GHz-es WiFi és Bluetooth LE támogatással.

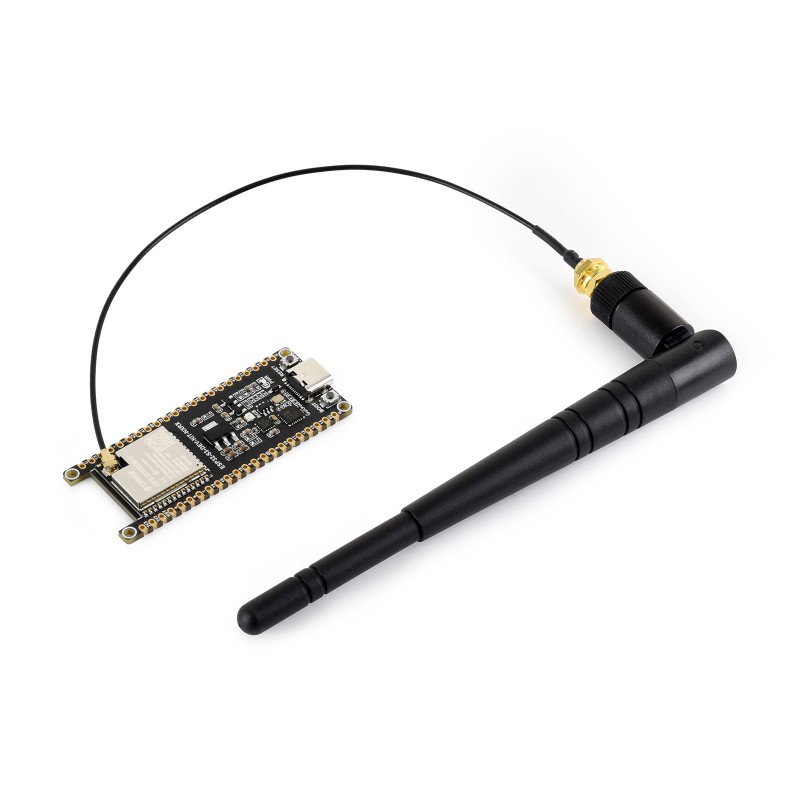

Az U jelölésű verzió külső antenna csatlakozóval ellátott modult használ, ami különösen előnyös a kártya dobozba történő beépítésekor vagy olyan alkalmazásoknál, ahol az antenna elhelyezését testre kell szabni.
Főbb jellemzők
- nagy teljesítményű ESP32-S3 platform IoT és beágyazott alkalmazásokhoz,
- 2,4 GHz-es WiFi és Bluetooth LE,
- 16 MB Flash és 8 MB PSRAM az igényesebb alkalmazásokhoz,
- külső antenna az ESP32-S3-WROOM-1U modulnak köszönhetően,
- USB-C USB-n és UART-on keresztüli programozás támogatásával,
- gazdag GPIO és periféria interfészek,
- ESP-IDF, Arduino és MicroPython támogatás.
Műszaki paraméterek
| Modul | ESP32-S3-WROOM-1U-N16R8 |
| Processzor | Xtensa 32 bites LX7, 2 mag |
| Maximális órajel | 240 MHz |
| Belső SRAM | 512 KB |
| ROM | 384 KB |
| Flash memória | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth LE |
| Antenna | külső, az ESP32-S3-WROOM-1U modul antenna csatlakozóján keresztül |
| USB | USB Type-C |
| USB-UART | CH343 |
| USB HUB | CH334 |
| GPIO logikai szint | 3,3 V |
| Programozás | ESP-IDF, Arduino, MicroPython és egyéb környezetek |
USB és programozás
A kártya CH343 és CH334 chipeket tartalmaz, így egyetlen USB-C csatlakozón keresztül elérhető mind a klasszikus USB-UART átalakítón keresztüli programozás, mind az ESP32-S3 natív USB interfésze.
A számítógéphez csatlakoztatva két COM port jelenhet meg. Az egyik a CH343 USB-UART interfészhez tartozik, a másik pedig az ESP32-S3 natív USB/JTAG interfészéhez. Mindkettő használható fejlesztés során a választott programozási módtól függően.
A kártya elemeinek elrendezése

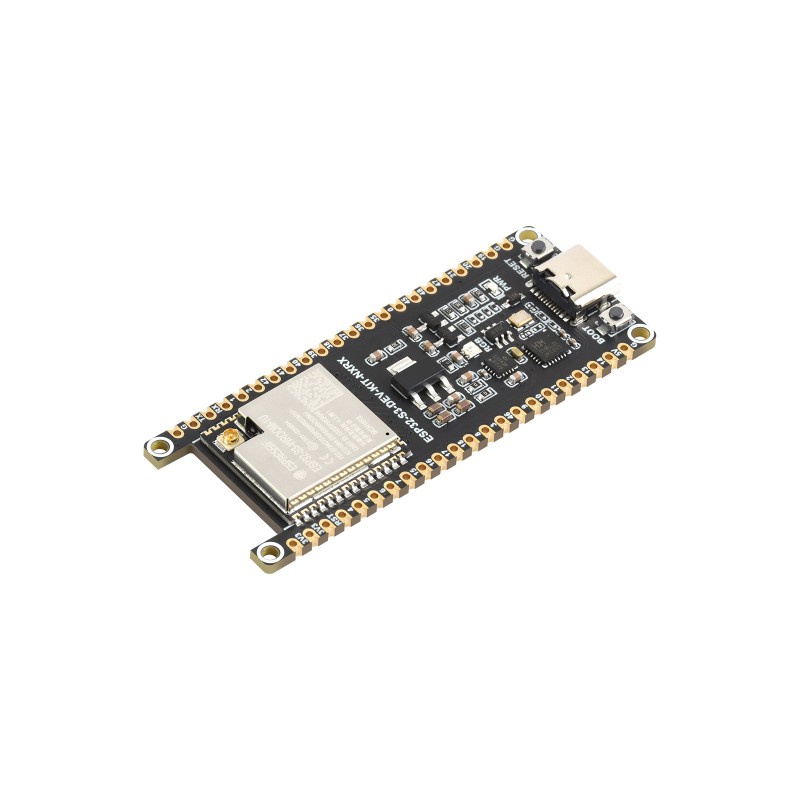

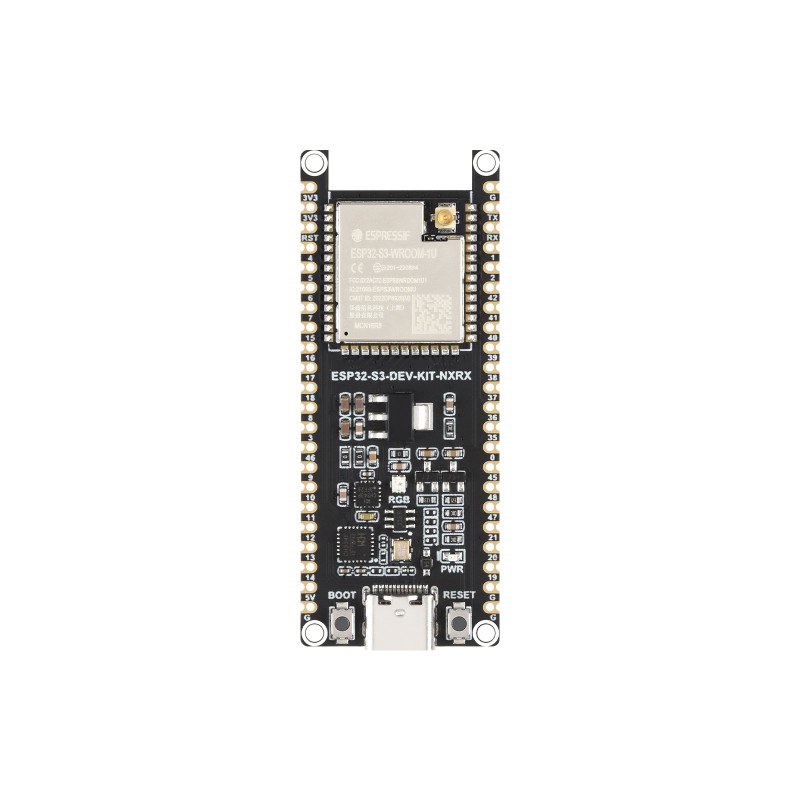

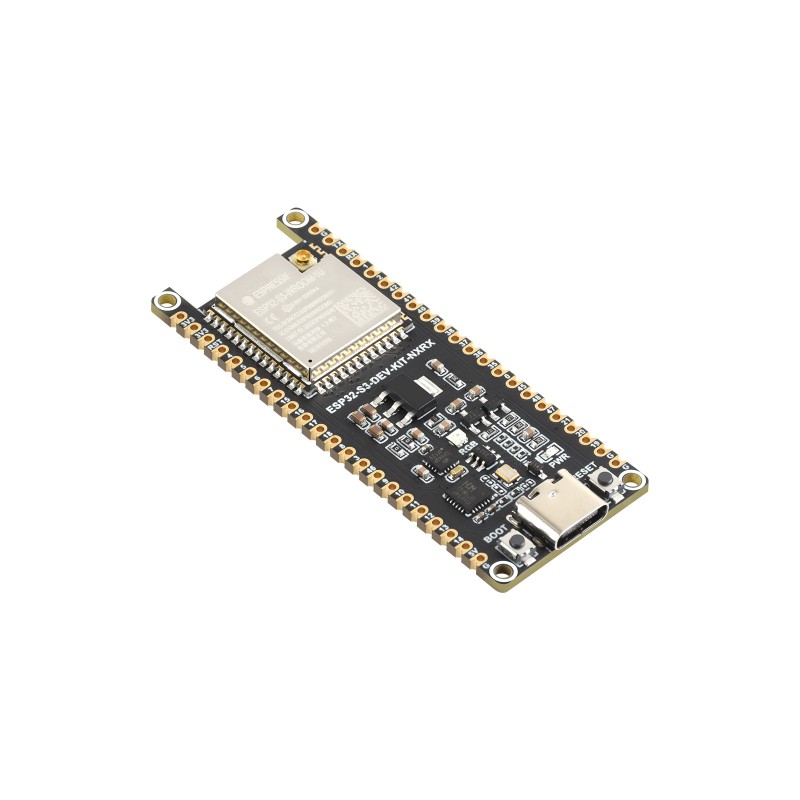

A kártyán megtalálható az ESP32-S3-WROOM-1U modul, USB-C csatlakozó, CH343 USB-UART átalakító, CH334 USB HUB, RGB LED, feszültségszabályozó, BOOT és RESET gomb, valamint egy pár tűsor a GPIO hozzáféréshez.

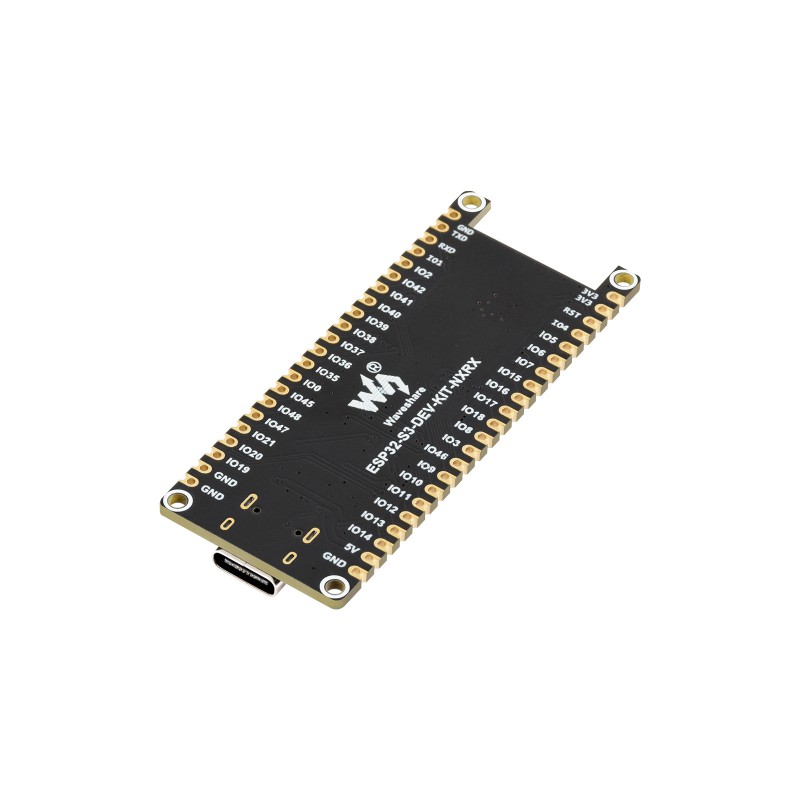

Pinout és interfészek
A tűsorokon GPIO-k, tápfeszültség lábak és az ESP32-S3 mikrokontroller periféria funkciói érhetők el. Konfigurációtól függően használhatók például UART, I²C, SPI, PWM, ADC, USB/JTAG és egyéb funkciók.
Saját kapcsolás tervezésekor ajánlott a gyártó pinoutja és dokumentációja alapján eljárni, mivel egyes GPIO-k speciális rendszer vagy boot funkcióval rendelkezhetnek.
WiFi, Bluetooth és külső antenna
Az ESP32-S3 integrált 2,4 GHz-es WiFi és Bluetooth LE vezeték nélküli kapcsolatot biztosít. Az N16R8-U verzió ESP32-S3-WROOM-1U modult használ külső antenna csatlakozóval, így az antenna az adott eszköz igényei szerint helyezhető el.
A sorozat további verziói
Kínálatunkban a Waveshare ESP32-S3-DEV-KIT további változatai is megtalálhatók. Ezek elsősorban Flash és PSRAM kapacitásban, valamint az antenna típusában térnek el.
| Modell | Flash | PSRAM | Antenna |
| ESP32-S3-DEV-KIT-N16R8 | 16 MB | 8 MB | integrált |
| ESP32-S3-DEV-KIT-N16R8-U ez a termék | 16 MB | 8 MB | külső |
| ESP32-S3-DEV-KIT-N32R16V | 32 MB | 16 MB | integrált |
Az N16R8-U akkor megfelelő, ha külső antennára van szüksége, vagy azt az eszköz dobozán kívül szeretné elhelyezni. Ha integrált antennát részesít előnyben, választhatja az N16R8-at azonos memóriakapacitással vagy az N32R16V-t 32 MB Flash és 16 MB PSRAM memóriával.
Felhasználási lehetőségek
- IoT eszközök és szenzorok,
- WiFi és Bluetooth projektek,
- okosotthon és automatizálás,
- webes és hálózati alkalmazások,
- adatgyűjtés és adatfeldolgozás,
- vezérlőegységek és beágyazott rendszerek,
- nagyobb Flash és PSRAM memóriát igénylő projektek,
- ESP32-S3 fejlesztés és oktatás.
Dokumentáció
A pinout, kapcsolási rajz, programozási útmutatók, mintaprogramok és további források a Wiki oldalon találhatók.
