Waveshare ESP32-S3-DEV-KIT-N16R8 fejlesztői kártya WiFi / Bluetooth

Leírás

Waveshare ESP32-S3-DEV-KIT-N16R8 egy ESP32-S3-WROOM-1-N16R8 modulon alapuló fejlesztői kártya. Kétmagos Xtensa LX7 processzort kínál akár 240 MHz órajellel, 16 MB Flash, 8 MB PSRAM, 2,4 GHz WiFi és Bluetooth LE.

Ez a verzió integrált antennát használ, és alkalmas IoT eszközökhöz, automatizáláshoz, vezeték nélküli szenzorokhoz, webes felületekhez és egyéb beágyazott projektekhez. A kivezetések elrendezése kompatibilis az ESP32-S3-DevKitC-1 kártyával, ami megkönnyíti a meglévő bekötések és perifériák használatát.

Főbb jellemzők

• ESP32-S3 fejlesztői platform IoT és beágyazott alkalmazásokhoz,
• WiFi és Bluetooth LE integrált antennával,
• USB-C programozáshoz, kommunikációhoz és hibakereséshez,
• gazdag GPIO és perifériás interfészek,
• ESP-IDF, Arduino és MicroPython támogatás.

Műszaki paraméterek

A kártya elemeinek elrendezése

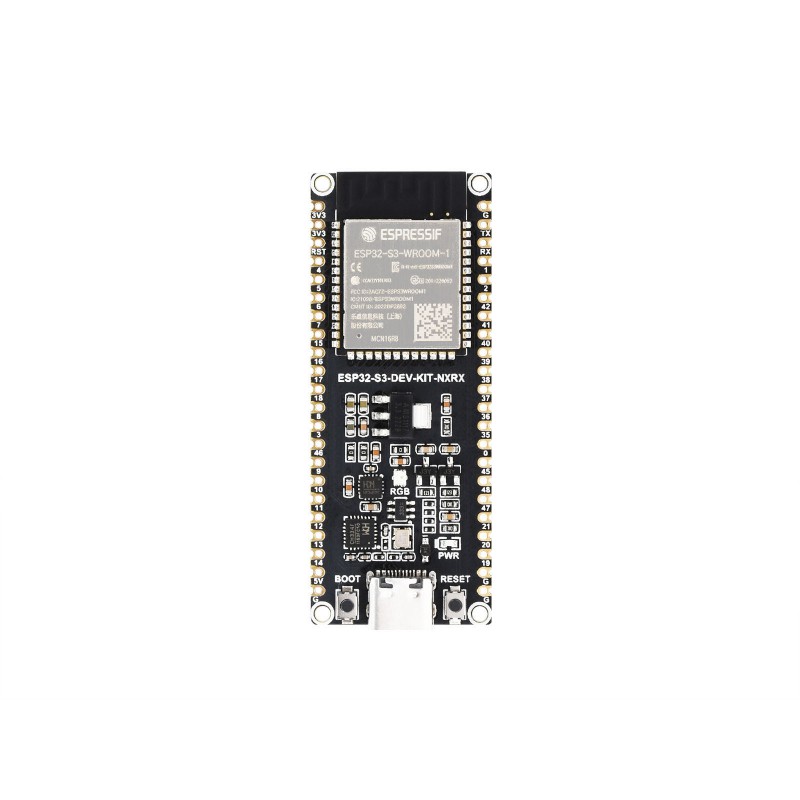

Az alábbi ábra a kártya fő komponenseit mutatja, beleértve az ESP32-S3 modult, az USB-C csatlakozót, az USB-UART átalakítót, az USB HUB-ot, az RGB LED-et, a feszültségszabályozót, valamint a BOOT és RESET gombokat.

Pinout és elérhető interfészek

Az ESP32-S3 GPIO lábai többfunkciósak, és az adott lábtól és konfigurációtól függően például digitális bemeneteket és kimeneteket, PWM-et, ADC-t, kapacitív érintésérzékelős bemeneteket, UART-ot, I²C-t, SPI-t, JTAG-ot vagy USB funkciókat biztosíthatnak.

Saját bekötés tervezésekor javasoljuk, hogy az adott kártya pinoutja szerint járjon el. Egyes GPIO lábak egyben rendszer-, bootolási vagy speciális perifériás funkcióval is rendelkeznek, és a GPIO lábak 3,3 V logikai szinten működnek.

USB és programozás

A kártya CH343 és CH334 chipeket tartalmaz, amelyek lehetővé teszik, hogy egyetlen USB-C csatlakozón keresztül használja mind a klasszikus USB-UART interfészt, mind az ESP32-S3 mikrokontroller natív USB interfészét.

A számítógéphez csatlakoztatva ezért két független COM port jelenhet meg. A USB-Enhanced-SERIAL CH343 jelzésű port az USB-UART átalakítóhoz tartozik, míg az Espressif vagy USB JTAG/serial debug unit jelzésű port az ESP32-S3 natív USB interfészét használja. Mindkettő használható programfeltöltésre.

A fejlesztéshez például használható ESP-IDF, Arduino IDE vagy MicroPython.

WiFi, Bluetooth és integrált antenna

Az ESP32-S3 2,4 GHz WiFi és Bluetooth LE révén biztosít vezeték nélküli kommunikációt. Az ESP32-S3-WROOM-1 modul integrált PCB antennát használ, így normál használat során nincs szükség külön külső antenna csatlakoztatására.

Ugyanazon sorozat további verziói

Kínálatunkban további Waveshare ESP32-S3-DEV-KIT változatokat is talál. Ezek elsősorban a Flash és PSRAM kapacitásában, valamint az alkalmazott antenna típusában különböznek.

A N16R8-U akkor alkalmas, ha külső antennára van szüksége, vagy azt az eszköz házán kívül szeretné elhelyezni. A N32R16V kétszeres Flash és PSRAM kapacitást kínál, és memóriaigényesebb projektekhez alkalmas.

Felhasználási lehetőségek

• IoT eszközök és vezeték nélküli szenzorok,
• okosotthon és automatizálás,
• WiFi és Bluetooth LE alkalmazások,
• webes vezérlőfelületek,
• adatgyűjtés és adatfeldolgozás,
• kijelzők, szenzorok és egyéb perifériák vezérlése,
• saját beágyazott eszközök prototípusának készítése,
• fejlesztés és oktatás az ESP32-S3 platformmal.

Dokumentáció

A pinoutot, kapcsolási rajzot, mintaprogramokat, ESP-IDF, Arduino és MicroPython útmutatókat, valamint további forrásokat a Wiki oldalon találja.
