Waveshare ESP32-S3-DEV-KIT-N32R16V fejlesztői kártya

7 052 Ft (ÁFA nélkül 5 553 Ft )

ESP32-S3 fejlesztői kártya WiFi-vel, Bluetooth LE-vel, USB-C-vel, 32 MB Flash, 16 MB PSRAM memóriával és integrált antennával.

2 készleten

Raktáron 2 db

Hozzáadás a kedvencekhez
Cikkszám: 32837 Kategória: Címke:

Leírás

A Waveshare ESP32-S3-DEV-KIT-N32R16V egy kompakt fejlesztői kártya, amely a ESP32-S3-WROOM modulra épül. A kártya 32 bites, kétmagos Xtensa LX7 processzort használ, amelynek órajele akár 240 MHz is lehet. A N32R16V verzió 32 MB Flash és 16 MB PSRAM memóriával rendelkezik, így igényesebb alkalmazásokhoz, webes felületekhez, grafikus könyvtárakhoz, nagyobb adatok kezeléséhez vagy több memóriát igénylő projektekhez is alkalmas.

Az ESP32-S3 támogatja a 2,4 GHz-es WiFi 802.11 b/g/n és a Bluetooth 5 LE vezeték nélküli kommunikációt. A kártya integrált antennával rendelkezik, és a számítógéphez egyszerűen csatlakoztatható a USB-C csatlakozóval.

A kártyán CH343 és CH334 chipek találhatók, amelyek USB és UART fejlesztést tesznek lehetővé egyetlen USB-C interfészen keresztül. A kivezetés kompatibilis az ESP32-S3-DevKitC-1 fejlesztői kártyával, ami megkönnyíti a meglévő modulokkal, bővítésekkel és példákkal való használatot.

A fejlesztés olyan környezetekben lehetséges, mint az ESP-IDF, az Arduino IDE, a MicroPython és egyéb támogatott eszközök.

Főbb jellemzők

  • ESP32-S3 fejlesztői kártya – IoT, WiFi, Bluetooth LE és beágyazott projektekhez alkalmas
  • ESP32-S3-WROOM modul – nagy teljesítményű ESP32-S3 modul alkalmazásfejlesztéshez
  • Kétmagos Xtensa LX7 processzor – akár 240 MHz órajel

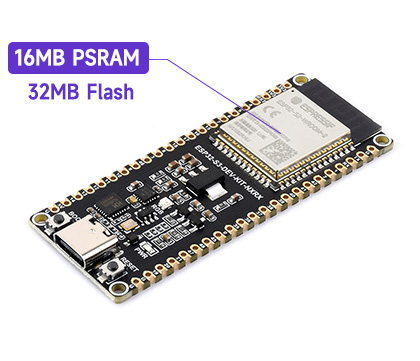

  • 32 MB Flash és 16 MB PSRAM – N32R16V verzió nagyobb memóriakapacitással
  • WiFi és Bluetooth LE – 2,4 GHz-es WiFi 802.11 b/g/n és Bluetooth 5 LE
  • Integrált antenna – külső antenna nélkül
  • USB-C csatlakozó – táplálás, programozás és kommunikáció a számítógéppel
  • CH343 és CH334 a kártyán – USB és UART fejlesztés támogatása egyetlen USB-C interfészen keresztül
  • Kompatibilis kivezetés – kompatibilitás az ESP32-S3-DevKitC-1 kártyával
  • ESP-IDF, Arduino IDE és MicroPython támogatás – rugalmas fejlesztési lehetőségek

Műszaki specifikációk

Processzor 32 bites Xtensa LX7, kétmagos
Processzor órajele akár 240 MHz
SRAM 512 KB
ROM 384 KB
Flash memória 32 MB
PSRAM 16 MB
Vezeték nélküli kommunikáció 2,4 GHz-es WiFi 802.11 b/g/n, Bluetooth 5 LE
Bluetooth Bluetooth LE, Bluetooth Mesh
USB csatlakozó USB Type-C
USB / UART chipek CH343, CH334
Antenna Integrált antenna
Kivezetés Kompatibilis az ESP32-S3-DevKitC-1 kártyával
Fejlesztői környezetek ESP-IDF, Arduino IDE, MicroPython

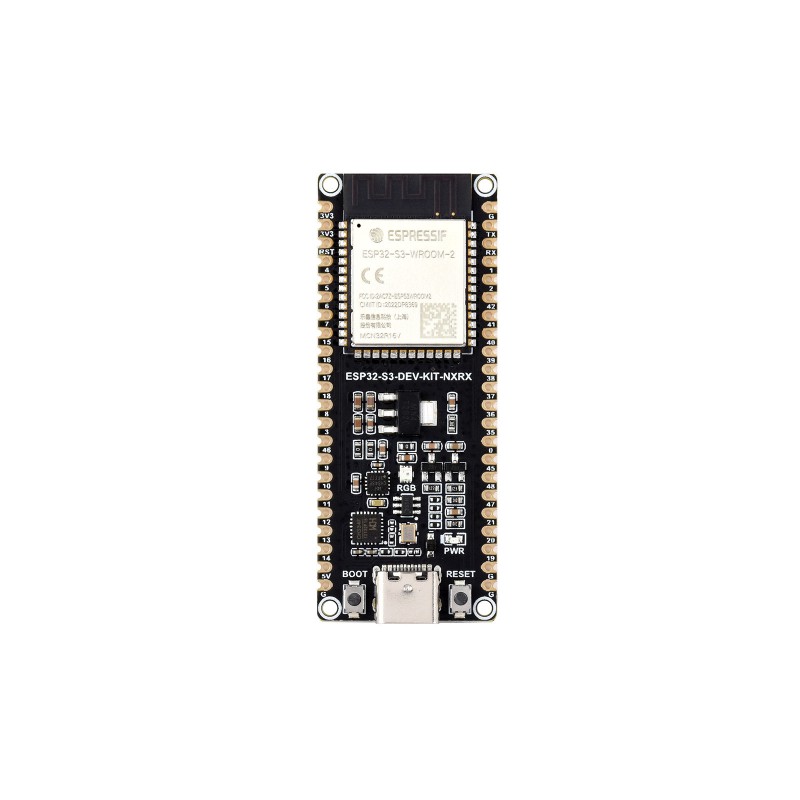

A fő komponensek és vezérlőelemek elrendezése a kártyán:

Ugyanezen sorozat további verziói

Kínálatunkban a Waveshare ESP32-S3-DEV-KIT további változatai is megtalálhatók. Ezek elsősorban a Flash és PSRAM kapacitásában, valamint az antenna típusában különböznek.

Modell Flash PSRAM Antenna
ESP32-S3-DEV-KIT-N16R8 16 MB 8 MB integrált
ESP32-S3-DEV-KIT-N16R8-U 16 MB 8 MB külső
ESP32-S3-DEV-KIT-N32R16V ez a termék 32 MB 16 MB integrált

A N32R16V a felsorolt változatok közül a legnagyobb memóriakapacitást kínálja. Ha elegendő a 16 MB Flash és 8 MB PSRAM, választhatja az N16R8-at integrált antennával vagy az N16R8-U-t külső antennával.

Felhasználás

  • IoT eszközök WiFi és Bluetooth LE kommunikációval
  • okosotthon szenzorok és vezérlők
  • webes vezérlőfelületek
  • automatizálási és vezérlőrendszerek
  • Bluetooth LE és Bluetooth Mesh alkalmazások
  • projektek fejlesztése ESP-IDF, Arduino IDE vagy MicroPython környezetben
  • prototípus-készítés ESP32-S3-mal
  • nagyobb Flash memóriát és PSRAM-ot igénylő projektek

A bekötéssel, dokumentációval és használattal kapcsolatos további információk a Wikin találhatók.

További információk

Tömeg 14 g

Gyakori kérdések

Milyen modult használ az ESP32-S3-DEV-KIT-N32R16V?

A kártya az ESP32-S3-WROOM modulcsalád egy tagját használja ESP32-S3 mikrokontrollerrel és integrált antennával.

Mennyi memóriája van ennek a verziónak?

Az N32R16V modell 32 MB Flash és 16 MB PSRAM memóriával rendelkezik, így több memóriát igénylő alkalmazásokhoz is alkalmas.

Van a kártyán WiFi és Bluetooth?

Igen. Az ESP32-S3 támogatja a 2,4 GHz-es WiFi 802.11 b/g/n és a Bluetooth Low Energy technológiát.

Ennek a verziónak integrált antennája van?

Igen. Az N32R16V modell integrált antennát használ, így a szokásos WiFi és Bluetooth használathoz nem szükséges külső antenna csatlakoztatása.

Mi a különbség az N32R16V és az N16R8-U között?

Az N32R16V modell 32 MB Flash, 16 MB PSRAM memóriával és integrált antennával rendelkezik. Az N16R8-U modell 16 MB Flash, 8 MB PSRAM memóriával rendelkezik, és külső antennát használ. A választás elsősorban a szükséges memóriakapacitástól és az antenna elhelyezési módjától függ.

Melyik verziót válasszam?

Ha nagyobb Flash és PSRAM memóriára van szüksége, és az integrált antenna megfelelő, akkor az N32R16V ajánlott. Ha külső antennát szeretne, vagy az antennát a készülékházon kívül kell elhelyezni, akkor az N16R8-U ajánlott.

Milyen programozási környezeteket használhatok?

A kártya programozható például az ESP-IDF, Arduino IDE vagy MicroPython segítségével.

Mire szolgálnak a CH343 és CH334 chipek?

A CH343 az USB-UART kommunikációt biztosítja, a CH334 pedig USB HUB-ként működik. Ennek köszönhetően egyetlen USB-C csatlakozón keresztül többféle programozási és hibakeresési mód használható.

Miért jelenhet meg két COM port a csatlakoztatás után?

A kártya lehetővé teszi mind a klasszikus USB-UART átalakító, mind az ESP32-S3 natív USB interfészének használatát, ezért a számítógéphez csatlakoztatva két kommunikációs port jelenhet meg.

Milyen logikai szintet használnak a GPIO lábak?

A GPIO lábak 3,3 V logikai szinten működnek.

Csatlakoztathatok 5 V-os jelet közvetlenül a GPIO lábakra?

Nem. A GPIO lábak nem alkalmasak 5 V-os logikai jelek közvetlen fogadására. 5 V-os perifériák esetén logikai szintátalakítóra lehet szükség.

Milyen interfészek érhetők el a GPIO lábakon?

Az adott lábtól és konfigurációtól függően például UART, I²C, SPI, PWM, ADC, érintésérzékelő bemenetek, JTAG vagy USB funkciók használhatók.

Alkalmas a kártya igényesebb IoT vagy grafikus alkalmazásokhoz?

Igen. A 32 MB Flash és 16 MB PSRAM memóriának köszönhetően nagyobb IoT alkalmazásokhoz, webes felületekhez, grafikus könyvtárakhoz, kijelzőkkel való munkához vagy nagyobb adatokkal dolgozó projektekhez is alkalmas.
