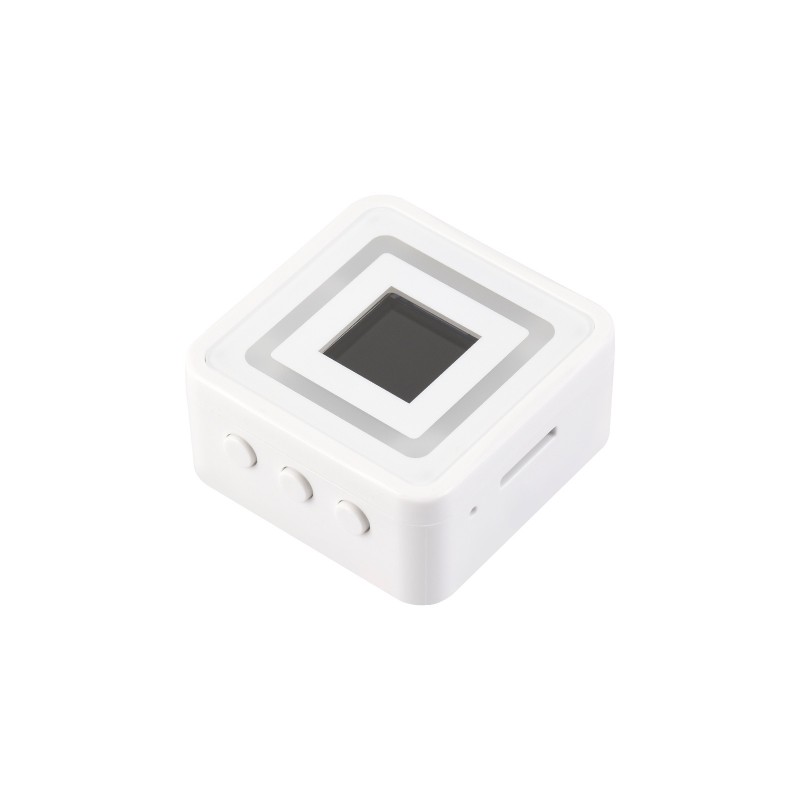

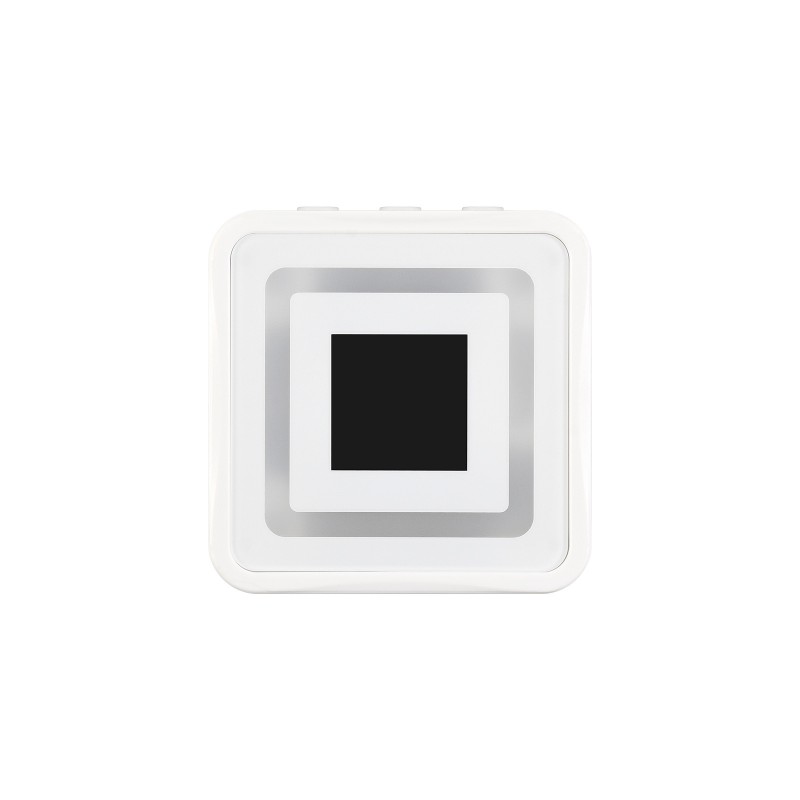

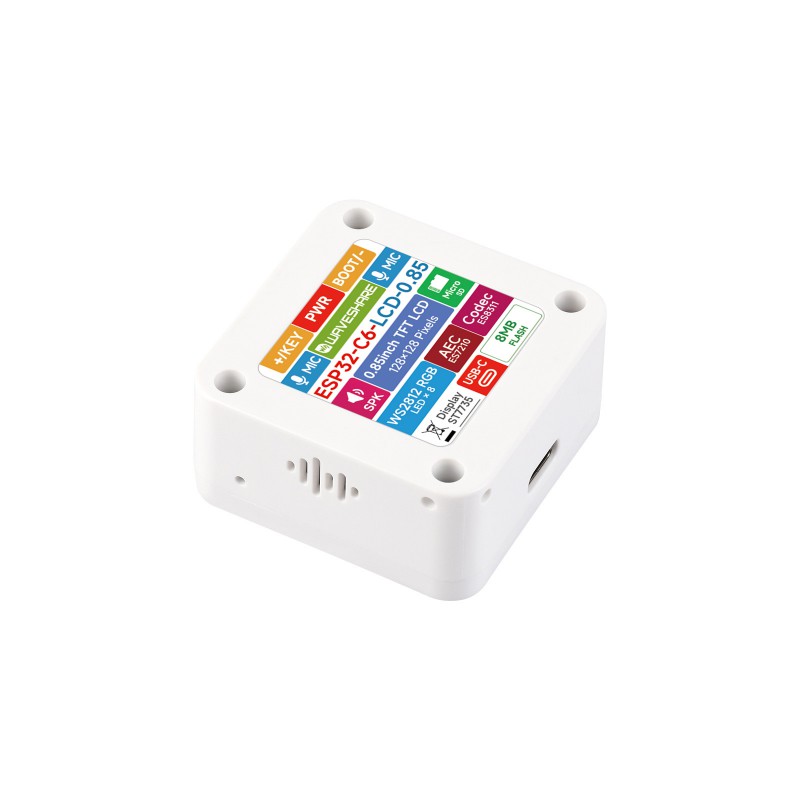

Waveshare ESP32-C6-LCD-0.85 fejlesztői kártya 0,85″ LCD-vel, WiFi 6, Bluetooth 5

6 918 Ft (ÁFA nélkül 5 447 Ft )

Kompakt ESP32-C6 kártya LCD-vel, audióval és 1000 mAh-s akkumulátorral

2 készleten

Raktáron 2 db

Hozzáadás a kedvencekhez
Cikkszám: 33966 Kategória: , Címke:

Leírás

Waveshare ESP32-C6-LCD-0.85 egy kompakt fejlesztői kártya, amely az ESP32-C6 mikrokontrollerre épül, 32 bites RISC-V processzorral. 2,4 GHz-es WiFi 6, Bluetooth 5 LE és IEEE 802.15.4 támogatással rendelkezik, beleértve a Zigbee 3.0 és Thread technológiákat.

A kártya 0,85″-os színes IPS LCD kijelzővel van felszerelve, amelynek felbontása 128 × 128 px, továbbá nyolc programozható RGB LED-del, microSD kártyahellyel, mikrofonpárral és audio áramkörökkel. Ennek köszönhetően alkalmas multimédiás projektekhez, hangvezérléshez, IoT-alkalmazásokhoz, adatmegjelenítéshez vagy online AI-szolgáltatásokkal való kísérletezéshez.

Főbb jellemzők

  • ESP32-C6 32 bites RISC-V processzorral, akár 160 MHz-ig
  • 2,4 GHz-es WiFi 6, Bluetooth 5 LE, Zigbee 3.0 és Thread
  • 0,85″-os színes IPS LCD kijelző 128 × 128 px felbontással
  • 8 programozható RGB LED fényeffektekhez
  • mikrofonpár és audio kodek hang- és multimédiás alkalmazásokhoz
  • I²C és UART érintkezőfelületek további eszközök csatlakoztatásához
  • Arduino IDE és ESP-IDF támogatás

Műszaki specifikációk

Mikrokontroller ESP32-C6FH8
Processzor 32 bites RISC-V, egymagos, akár 160 MHz
SRAM 512 KB
ROM 320 KB
Flash 8 MB
WiFi 2,4 GHz-es WiFi 6
Bluetooth Bluetooth 5 LE
Egyéb vezeték nélküli kommunikáció IEEE 802.15.4, Zigbee 3.0, Thread
Kijelző 0,85″-os IPS LCD
Felbontás 128 × 128 px
Színek száma 65 000
Kijelzővezérlő ST7735
Kijelző interfésze 4 vezetékes SPI
Kijelző aktív területe 15,21 × 15,21 mm
RGB LED 8× programozható RGB LED
Audio ES8311, ES7210, NS4150
Mikrofonok 2× integrált mikrofon
Tárhely microSD / TF kártya
Interfészek I²C, UART, USB
USB USB Type-C
Akkumulátor 3,7 V / 1000 mAh Li-ion, a csomag része

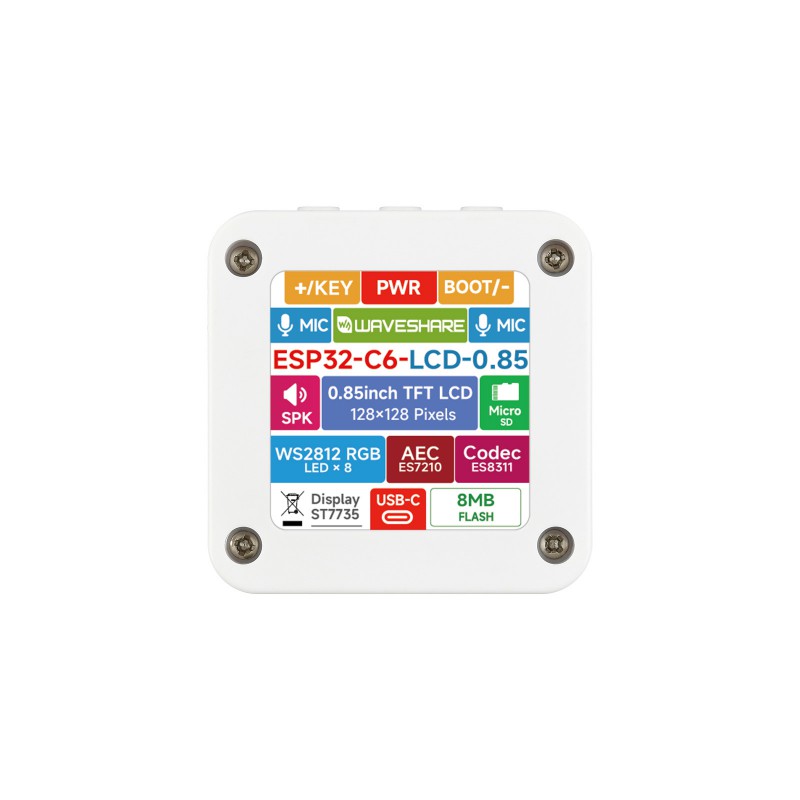

A kártya részei és funkciói

  1. ESP32-C6FH8 – fő mikrokontroller egymagos RISC-V processzorral, akár 160 MHz-ig
  2. NS4150 – audio teljesítményerősítő
  3. ES8311 – audio kodek
  4. Akkumulátorkezelés – áramkör a lítium akkumulátor töltéséhez és kisütéséhez
  5. ES7210 – ADC áramkör, amelyet például mikrofonjelek feldolgozásához és visszhangelnyomáshoz használnak
  6. PLUS – programozható felhasználói gomb
  7. PWR – az eszköz be- és kikapcsolása, saját felhasználásra is lehetőség van
  8. BOOT – indításkor, programozáskor és hibakereséskor használt gomb
  9. Mikrofonpár – hangfelvételhez és hangalapú alkalmazásokhoz
  10. TF / microSD foglalat – a tárhely bővítéséhez
  11. Integrált antenna – vezeték nélküli kommunikációhoz
  12. MX1.25 2 tűs akkumulátorcsatlakozó – 3,7 V-os lítium akkumulátorhoz, támogatja a töltést és a kisütést
  13. USB Type-C – az ESP32-C6 programozása és soros naplók kiírása
  14. Hangszórócsatlakozó – külső hangszóró csatlakoztatásához

Felhasználási lehetőségek

A kártya alkalmas IoT-eszközökhöz, kis információs kijelzőkhöz, hangasszisztensekhez, AI-kísérletekhez, hanglejátszáshoz, fényeffektekhez, hordozható eszközökhöz és multimédiás projektekhez. A WiFi 6, Bluetooth 5 LE, Zigbee és Thread támogatásának köszönhetően intelligens otthoni eszközök fejlesztésére is használható.

A csomag tartalma

  • 1× Waveshare ESP32-C6-LCD-0.85
  • 1× 3,7 V / 1000 mAh lítium akkumulátor
  • 1× szigetelő PC fólia

Arduino IDE és ESP-IDF útmutatók, mintaprogramok, programozási eljárás, AI-alkalmazások és további műszaki információk a Wiki – ESP32-C6-LCD-0.85 oldalon találhatók.

További információk

Tömeg 45 g

Gyakori kérdések

Érintőképernyős a kijelző?

Nem. Az integrált 0,85″-os IPS LCD kijelző nem érintőképernyős. A vezérlés gombokkal vagy saját programmal valósítható meg.

Az akkumulátor a csomag része?

Igen. Ez a termékváltozat, SKU 33966, 3,7 V / 1000 mAh lítium akkumulátorral kerül szállításra.

Tölthető az akkumulátor közvetlenül USB-C-n keresztül?

Igen. A kártya akkumulátorkezelő áramkört tartalmaz, és támogatja a csatlakoztatott 3,7 V-os lítium akkumulátor töltését és kisütését is.

Használhatom az eszközt akkumulátor nélkül is?

Igen. A kártya közvetlenül USB Type-C-n keresztül táplálható, így helyhez kötött használat esetén nincs szükség akkumulátorra.

Támogatja a kártya a Zigbee-t és a Threadet?

Igen. Az ESP32-C6 támogatja a IEEE 802.15.4 vezeték nélküli szabványt, amely lehetővé teszi Zigbee 3.0 és Thread alapú alkalmazások készítését. A konkrét funkciókat a használt firmware-ben kell megvalósítani.

Támogatja az ESP32-C6-LCD-0.85 az 5 GHz-es WiFi-t?

Nem. A kártya 2,4 GHz-es WiFi 6 támogatással rendelkezik. Nem támogatja az 5 GHz-es sávban működő WiFi-t.

A hangszóró a kártya része?

A kártya külső hangszóró csatlakoztatására szolgáló csatlakozóval és integrált audioerősítővel rendelkezik. A hangszórót a különálló SPK csatlakozóhoz kell csatlakoztatni.

Mire szolgál a két mikrofon?

Az integrált mikrofonpár lehetővé teszi a hangfelvételt és a használatot hangalapú, multimédiás vagy AI-alkalmazásokban. Az ES7210 audio áramkör a visszhangelnyomáshoz szükséges jelfeldolgozást is támogatja.

Lehet microSD kártyára hangot vagy képeket menteni?

Igen. A microSD / TF kártyahely használható adatok, például képek, hangfájlok vagy saját alkalmazás által létrehozott adatok tárolására.

Megjeleníthető saját grafika a kijelzőn?

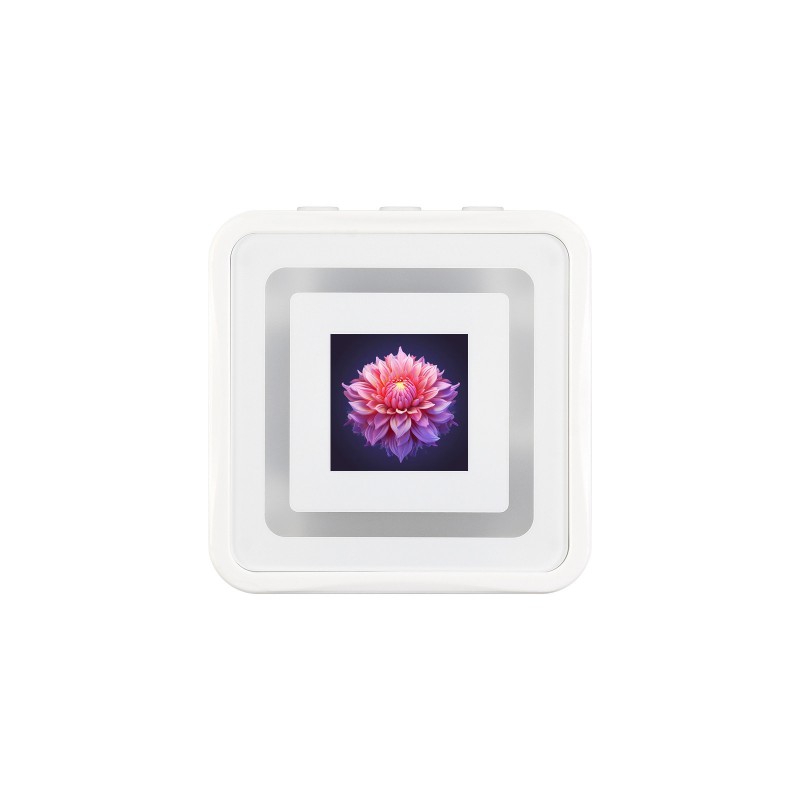

Igen. A 128 × 128 px felbontású LCD programozottan vezérelhető, és megjeleníthető rajta szöveg, ikonok, képek, szenzoradatok vagy saját felhasználói felület.

Programozható a kártya Arduino IDE-vel?

Igen. A gyártó támogatást és mintaprogramokat biztosít Arduino IDE-hez és ESP-IDF-hez is.

Mire szolgál a BOOT gomb?

A BOOT gomb az eszköz indításakor, programozásakor és hibakeresésekor használatos. Pontos funkciója a feltöltött firmware-től függhet.

Mire szolgál a PLUS gomb?

A PLUS gomb felhasználó által programozható, és saját alkalmazásban tetszőleges funkciót rendelhet hozzá.

Mire szolgál a nyolc RGB LED?

Az integrált 8 programozható RGB LED használható állapotjelzésre, fényeffektekre, értesítésekre vagy saját felhasználói felület részeként.

Alkalmas a kártya hangasszisztenshez vagy AI-projekthez?

Igen. A WiFi-nek, a mikrofonpárnak, az audio áramköröknek, a kijelzőnek és az ESP32-C6-nak köszönhetően alkalmas hangvezérléssel és online AI-szolgáltatásokkal való kísérletezésre. A konkrét lehetőségek a használt firmware-től és szolgáltatástól függenek.

Hol találok bekötési és programozási példákat?

Arduino IDE és ESP-IDF útmutatók, az egyes perifériák használati példái és további műszaki információk a Waveshare Wiki – ESP32-C6-LCD-0.85 oldalon találhatók.
