Leírás

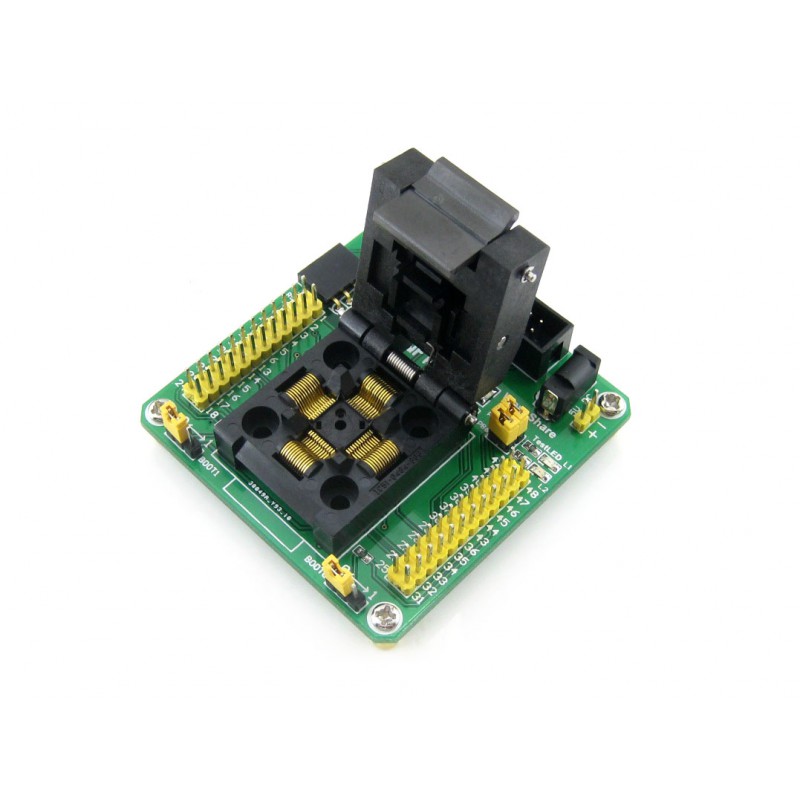

A Waveshare STM32-QFP48 egy programozó és tesztelő adapter, amely QFP48 tokozású, 0,5 mm lábtávolságú STM32 mikrokontrollerekhez készült. Kiváló minőségű Yamaichi tesztelő foglalatot használ, amelynek köszönhetően a mikrokontroller egyszerűen behelyezhető és forrasztás nélkül programozható.
Az adapter fejlesztéshez, teszteléshez és STM32 mikrokontrollerek programozásához alkalmas, és hozzáférést biztosít a programozó és kommunikációs interfészekhez egyaránt.
Főbb jellemzők
- QFP48 tokozású, 0,5 mm lábtávolságú STM32 mikrokontrollerekhez
- Yamaichi tesztelő és programozó foglalat
- programozás és hibakeresés támogatása JTAG / SWD interfészen keresztül
- USART1 interfész soros kommunikációhoz
- külső rendszeróra kristály csatlakoztatásának lehetősége
- alkalmas mikrokontrollerek ismételt programozására és tesztelésére forrasztás nélkül
Műszaki adatok
| MCU tokozás típusa | QFP48 |
| Lábak száma | 48 |
| Lábtávolság | 0,5 mm |
| Programozás / hibakeresés | 20 tűs JTAG / SWD |
| Soros interfész | 4 tűs USART1 |
| Foglalat | Yamaichi IC tesztelő & beégető foglalat |
Az adapter felépítése

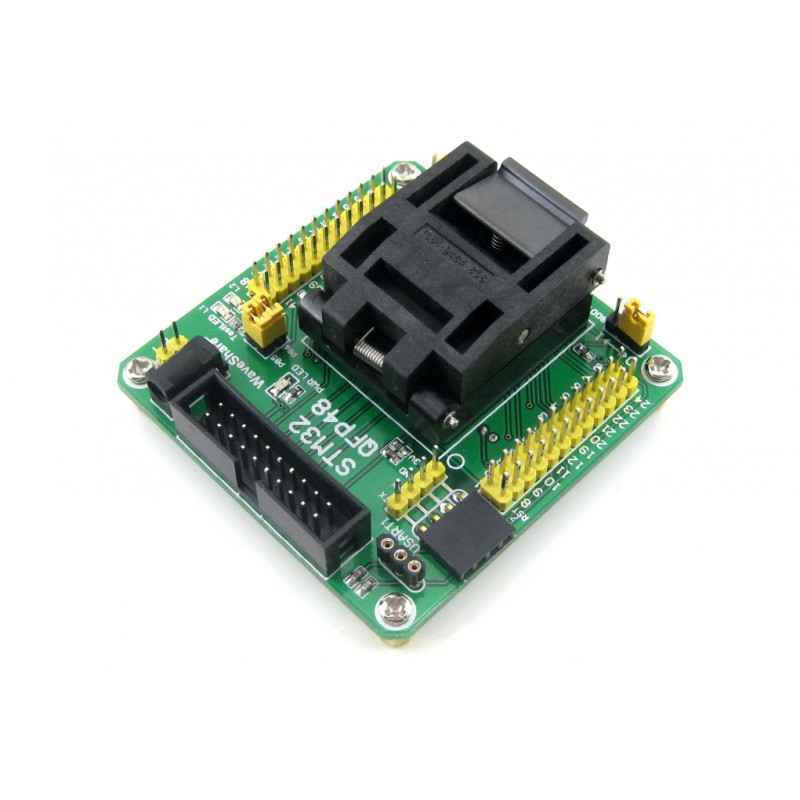

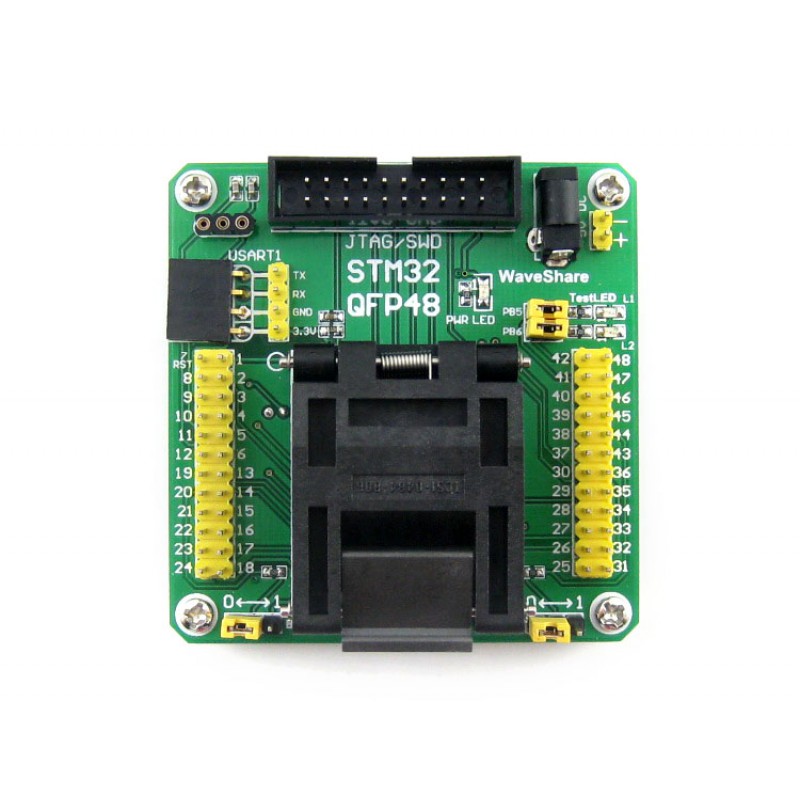

Az ábrán az STM32-QFP48 programozó adapter fő részei vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | 20 tűs JTAG / SWD interfész programozáshoz és hibakereséshez | 6 | 5 V DC tápcsatlakozó |
| 2 | USART1 interfész – TX, RX, GND és 3,3 V | 7 | foglalat külső rendszeróra kristály számára |
| 3 | 2× tesztelő LED L1 / L2 | 8 | tápfeszültség jelző LED |
| 4 | bővítő csatlakozók a mikrokontroller kivezetett lábaihoz | 9 | jumperek a tesztelő LED-ek I/O lábakhoz csatlakoztatásához |
| 5 | BOOT0 / BOOT1 jumperek a boot mód beállításához |
Használat

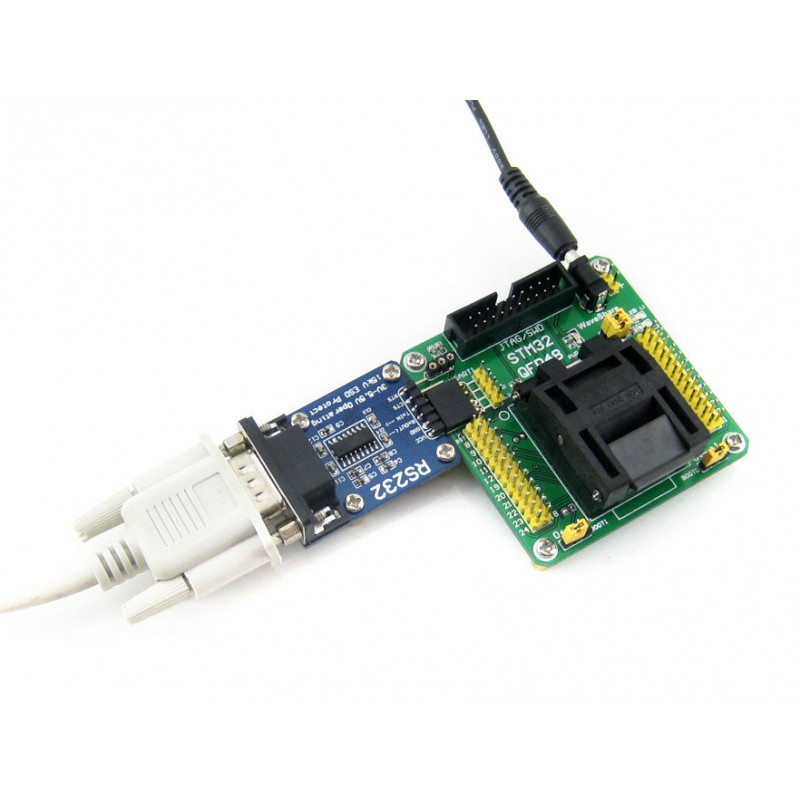

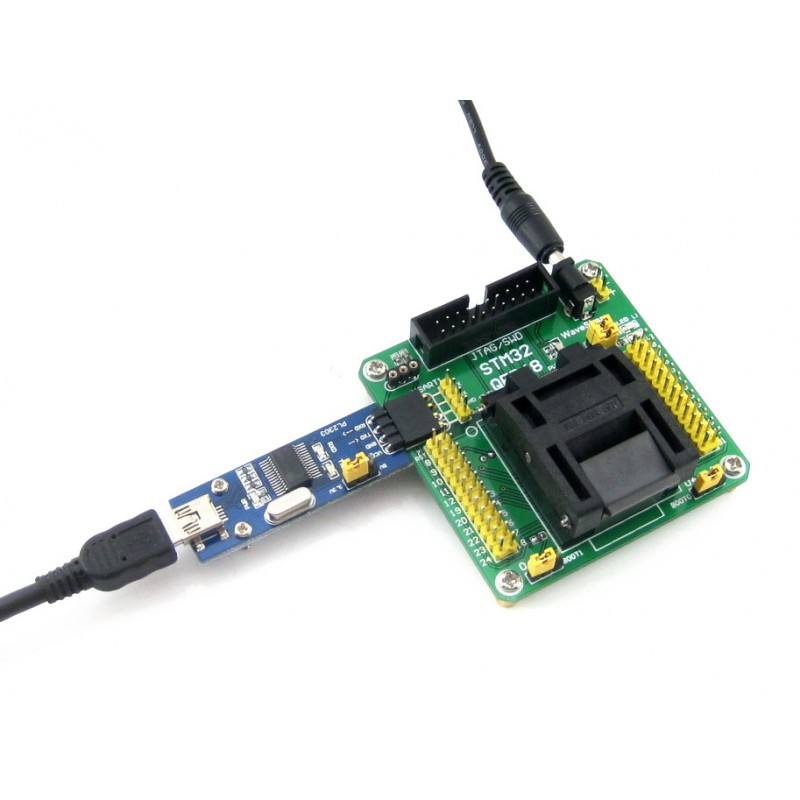

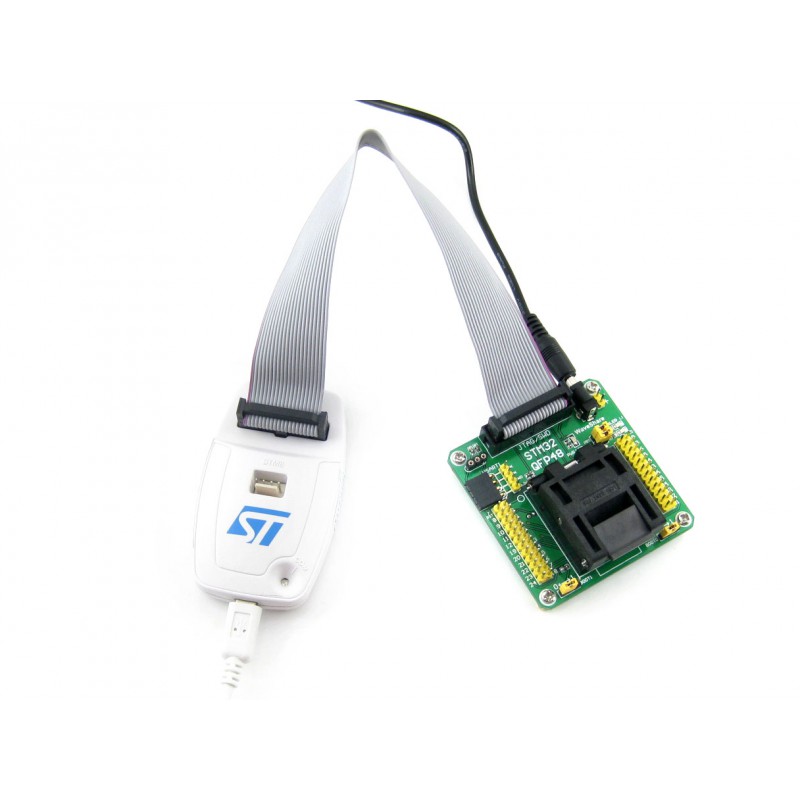

A mikrokontrollert közvetlenül a tesztelő foglalatba kell helyezni, majd az adaptert egy megfelelő STM32 programozóhoz vagy debuggerhez kell csatlakoztatni JTAG / SWD interfészen keresztül. Ennek köszönhetően a mikrokontrollert programozás vagy tesztelés során nem szükséges saját panelre forrasztani.
Dokumentáció
A kapcsolási rajz, az STM32 szoftver, az adatlapok és további anyagok itt találhatók: Waveshare STM32-QFP48 Wiki.
