Leírás

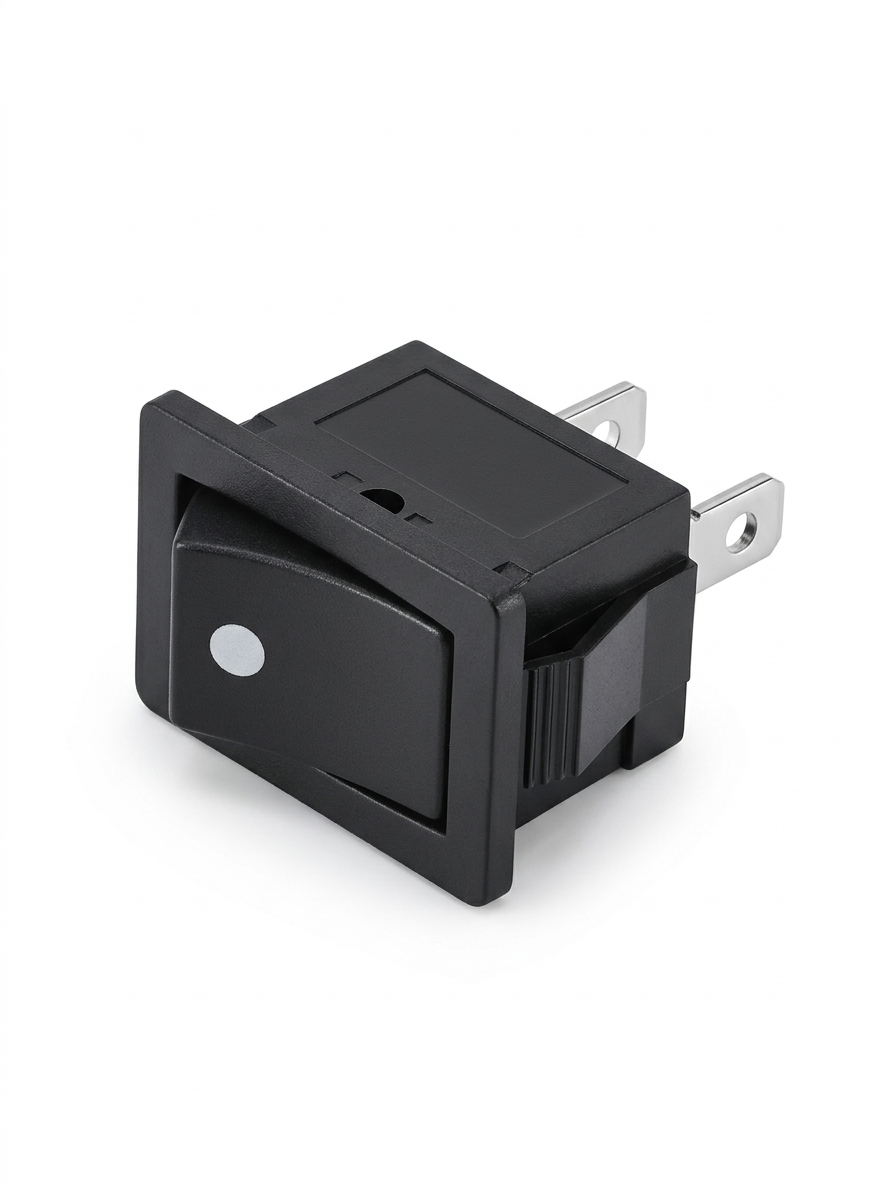

A KCD1-101F egy kis méretű billenőkapcsoló, amely elektromos áramkörök kapcsolására szolgál. Ez a kivitel 2 tűs, reteszelés nélküli (momentán), amelynél a megnyomásakor a kapcsoló érintkezője zár, elengedésekor pedig a kapcsoló visszatér kikapcsolt állásba. A kapcsoló fekete kivitelű, a gombján ponttal.
A KCD1-101F kapcsoló elektromos berendezések vezérlésére és kapcsolására alkalmas, ahol az áramkör rövid idejű aktiválása szükséges, 10 A / 125 V AC és 6 A / 250 V AC terhelhetőséggel.
Főbb jellemzők
-
- KCD1-101F billenőkapcsoló,
- 2 tűs kivitel,
- reteszelés nélküli – momentán funkció,
- (ON)-OFF kapcsolási funkció, alaphelyzetben nyitott
- elengedés után a kapcsoló visszatér OFF állásba,
- fekete kivitel,
- pont a gombon – beépített visszajelző LED nélkül
- névleges terhelhetőség 10 A / 125 V AC,
- névleges terhelhetőség 6 A / 250 V AC,
- élettartam legalább 10 000 kapcsolási ciklus,
- szigetelési ellenállás ≥ 100 MΩ,
- szigetelési szilárdság 1500 V AC,
- üzemi hőmérséklet -30 és +85 °C között.
Kivitel
| Paraméter | KCD1-101F |
|---|---|
| Típus | billenőkapcsoló |
| Tűk száma | 2 |
| Funkció | (ON)-OFF |
| Reteszelés | reteszelés nélküli, momentán |
| Gomb jelölése | pont |
| Visszajelző LED | visszajelző LED nélkül |
| Gomb színe | fekete |
| Alap színe | fekete |
| A működtető anyaga | polikarbonát |
| Az alap anyaga | nylon PA66 |
| Érintkezők | ezüstözött réz / ezüstötvözet |
| Kivezetések | ónozott réz |
Műszaki paraméterek
| Típus | billenőkapcsoló |
| Modell | KCD1-101F |
| Tűk száma | 2 |
| Kapcsolási funkció | (ON)-OFF, momentán |
| Névleges feszültség | 125 V AC / 250 V AC |
| Névleges áram | 10 A / 125 V AC, illetve 6 A / 250 V AC |
| Elektromos élettartam | ≥ 10 000 ciklus |
| Szigetelési ellenállás | ≥ 100 MΩ |
| Az érintkezők átmeneti ellenállása | ≤ 30 mΩ / ≤ 50 mΩ a specifikáció szerint |
| Szigetelési szilárdság | 1500 V AC |
| Üzemi hőmérséklet | -30 és +85 °C között |
| A működtető anyaga | polikarbonát |
| Az alap anyaga | Nylon PA66 |
| Érintkezők | ezüstözött réz / ezüstötvözet |
| Kivezetések | ónozott réz |
Méretek
A kapcsoló a kis méretű KCD1 szériába tartozik. Az adatlap szerint a kis kivitel testmérete körülbelül 15 × 10,5 mm, magassága pedig körülbelül 16,3 mm.
