Leírás

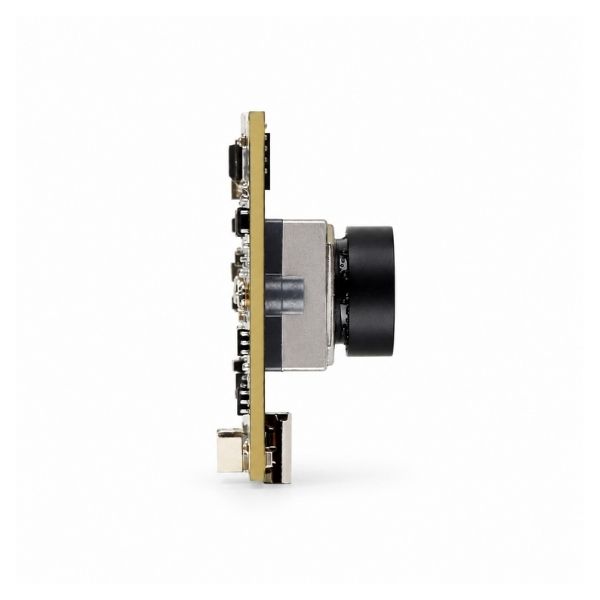

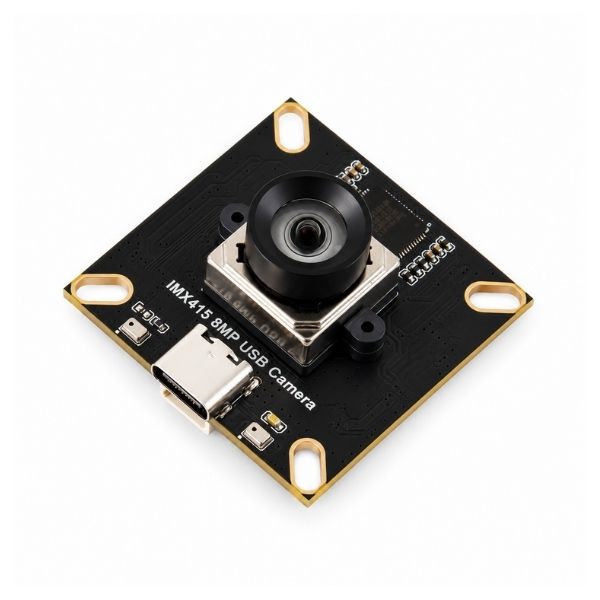

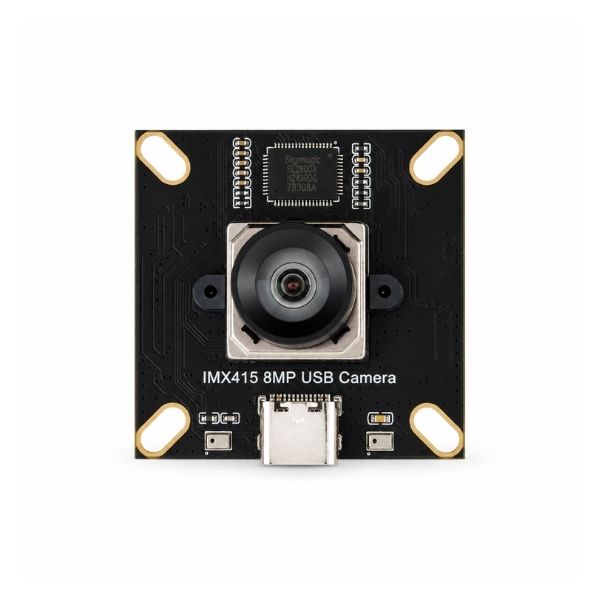

A Waveshare IMX415 8MP USB Camera (A) egy kamera modul IMX415 érzékelővel és akár 3840 × 2160 px felbontással. A kamera széles, 95,5°-os látószöget, automatikus élességállítást és 1 % alatti, nagyon alacsony torzítású objektívet kínál.
A modul támogatja a videórögzítést akár 4K felbontásban 30 FPS sebességgel, valamint Full HD felbontásban 60 FPS sebességgel. Két mikrofon is integrálásra került a hang USB-n keresztüli rögzítéséhez. A csatlakoztatás USB-C-n vagy különálló 5 tűs csatlakozón keresztül lehetséges.
Főbb jellemzők
- 8 MP Sony IMX415 érzékelő
- akár 3840 × 2160 px felbontás
- 4K videó 30 FPS sebességgel
- Full HD videó 60 FPS sebességgel
- automatikus élességállítás
- széles, 95,5°-os látószög
- 1 %-nál kisebb képtorzítás
- két integrált mikrofon
- USB 2.0 Type-C és 5 tűs csatlakozó
Műszaki specifikációk
| Érzékelő | IMX415 |
| Felbontás | 8 MP, 3840 × 2160 px |
| Érzékelő mérete | 1/2,8″ |
| Rekesznyílás | F2.4 |
| Fókusztávolság | 2,88 mm |
| Látómező | 95,5° átlósan |
| Torzítás | <1 % |
| Fókuszálás | automatikus |
| Képformátum | MJPG |
| Csatlakozó | USB 2.0 Type-C / 1,0 mm-es 5 tűs csatlakozó |
| Audió | 2× integrált mikrofon |
| Tápellátás | 5 V ±5 % |
| Üzemi hőmérséklet | 0 és 50 °C között |
| Modul méretei | 38 × 38 mm |
Támogatott videofelbontások
| Felbontás | Képkockasebesség |
| 3840 × 2160 | 30 FPS |
| 2880 × 2160 | 30 FPS |
| 2048 × 1536 | 30 FPS |
| 1920 × 1080 | 60 FPS |

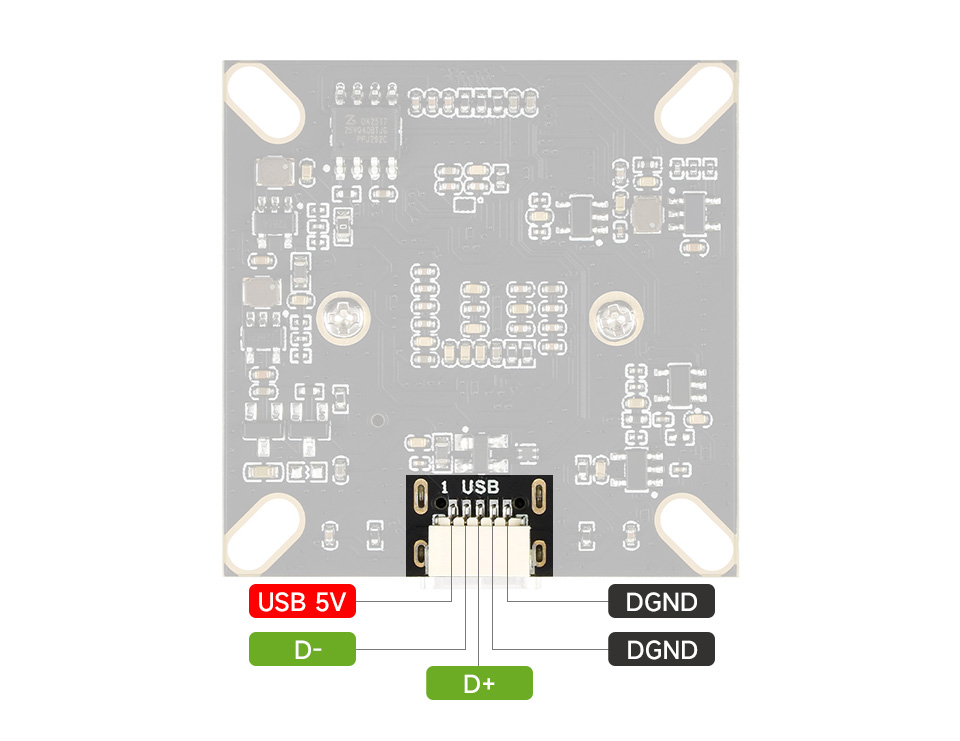

Pinout
Az 5 tűs csatlakozó jelfelosztása az ábrán látható. Kivezetésre kerültek a USB 5 V, D−, D+ és DGND jelek. A kamera USB-C-n vagy 1,0 mm osztástávolságú 5 tűs csatlakozón keresztül csatlakoztatható.
Csomag tartalma
- 1× Waveshare IMX415 8MP USB Camera (A)
- 1× USB Type-A – SH1.0 5 tűs kábel, kb. 100 cm
Dokumentáció
A műszaki adatok, bekötés és útmutatók Windows és Linux rendszerekhez a Wiki oldalon találhatók.
