Leírás

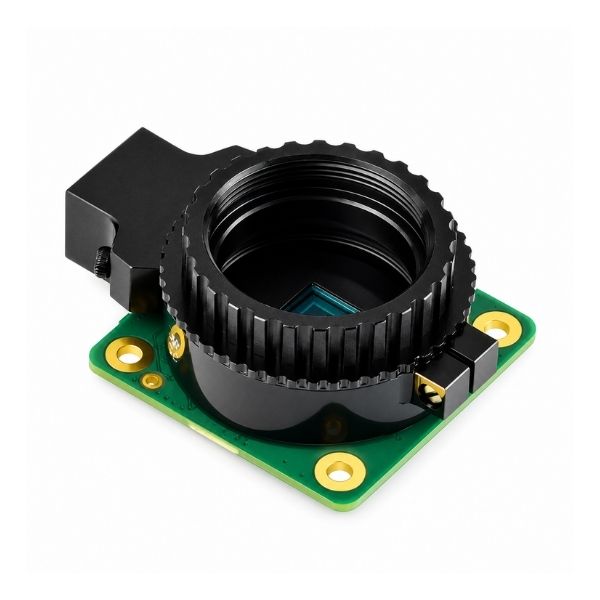

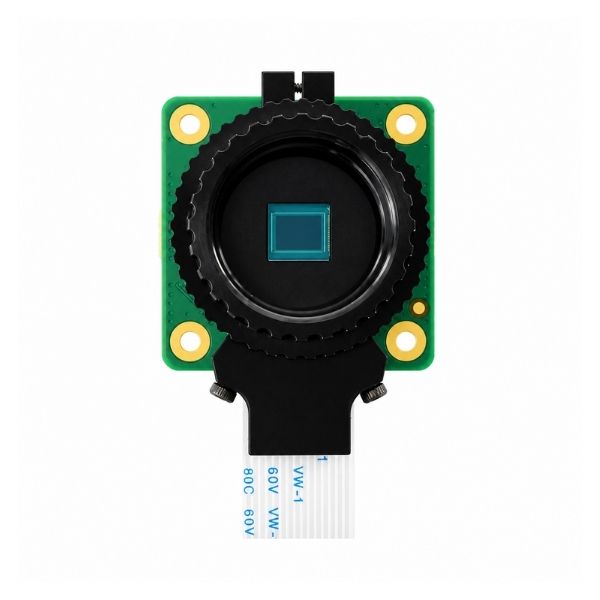

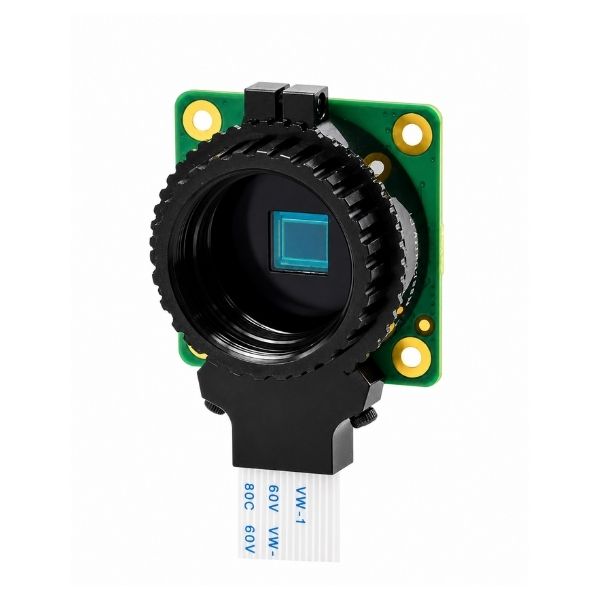

Raspberry Pi High Quality Camera egy kameramodul olyan projektekhez, ahol fontos a magas képminőség és a saját optika kiválasztásának lehetősége. A Sony IMX477R képérzékelőt használja, és támogatja a cserélhető C-mount és CS-mount típusú objektíveket.
Az objektív kiválasztásának lehetőségének köszönhetően a kamerát az adott alkalmazáshoz lehet igazítani – a széles látószögtől történő megfigyelésen át a távoli objektumok érzékeléséig, valamint a makró és mikroszkópikus projektekig.
Az objektív nem része a csomagnak, és a kívánt látómező és munkaviszony szerint külön választható ki.
Főbb jellemzők
- cserélhető C-mount és CS-mount objektívek használatának lehetősége,
- állítható hátsó fókusz a használt optika pontos fókuszálásához,
- integrált IR-cut szűrő a természetes színmegjelenítéshez,
- CSI interfész a Raspberry Pi-hez való csatlakoztatáshoz,

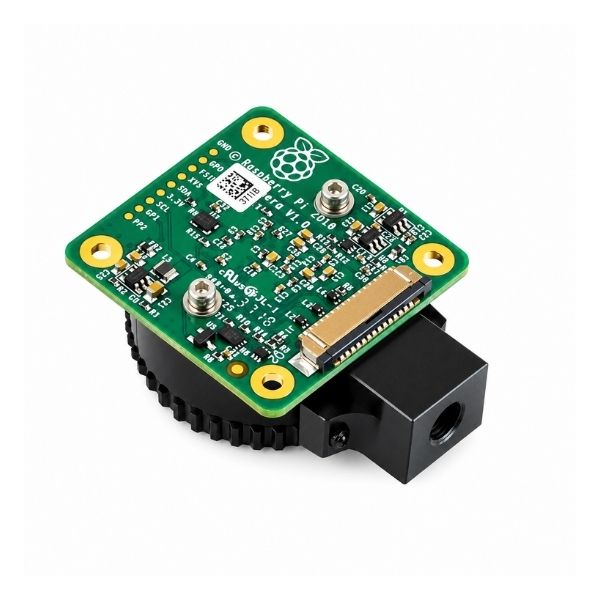

- 1/4″-20 menet a stativon vagy tartón való rögzítéshez,
- alkalmas fotózásra, megfigyelésre, gépi látásra és további kamerafunkciókhoz.
Műszaki paraméterek
| Érzékelő | Sony IMX477R |
| Felbontás | 12,3 Mpx |
| Maximális képfelbontás | 4056 × 3040 px |
| Érzékelő mérete | 7,9 mm átlósan |
| Pixelméret | 1,55 × 1,55 µm |
| Kimeneti formátum | RAW12 / RAW10 / RAW8 / COMP8 |
| Objektívtartás | C-mount / CS-mount |
| Hátsó fókusz beállítás | 12,5 – 22,4 mm |
| IR szűrő | integrált IR-cut szűrő |
| Interfész | CSI |
| Stativ menet | 1/4″-20 |
| Modul mérete | 38 × 38 mm |
C-mount és CS-mount objektívek
A Raspberry Pi HQ Camera lehetővé teszi cserélhető objektívek használatát C-mount vagy CS-mount tartással. Ezáltal a kívánt látómezőnek, munkaviszonynak vagy nagyítási foknak megfelelő optikát lehet választani.
CS-mount objektíveknél az objektív közvetlenül a kamerához csatlakozik. C-mount objektív használatakor C-CS adapter szükséges.
Kompatibilis objektívek az ajánlatunkból
A Raspberry Pi HQ Camera-hoz több kompatibilis objektívet kínálunk, a széles látószögtől a teleobjektívekig és a mikroszkópikus alkalmazásokig.
| Objektív | Tartás | Leginkább alkalmas |
| Waveshare 6 mm széles látószögű objektív | CS-mount | széles felvétel, robotika, beltéri és megfigyelés |
| Waveshare 16 mm teleobjektív | C-mount | távolabbi objektumok és szűkebb felvétel |
| Waveshare 35 mm teleobjektív | C-mount | nagyobb nagyítás és a távoli objektumok részletei |
| Waveshare 8–50 mm zoom objektív | C-mount | állítható nagyítás és rugalmas felvétel |
| Waveshare 100X mikroszkópikus objektív | C/CS-mount | részletezett és mikroszkópikus felvétel |
Kamera szerkezete

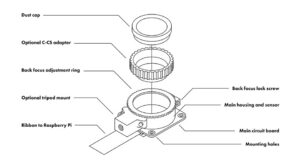

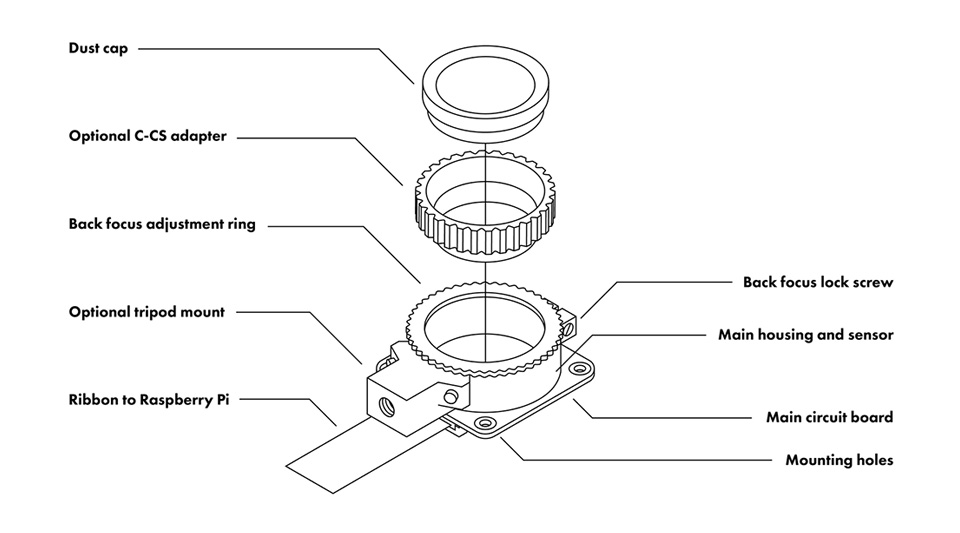

A következő kép a Raspberry Pi HQ Camera egyes részeit mutatja, beleértve a C/CS adaptert, a hátsó fókusz beállító gyűrűt, a rögzítési lyukakat és a kamerás FFC kábel csatlakozóját.
Kompatibilitas

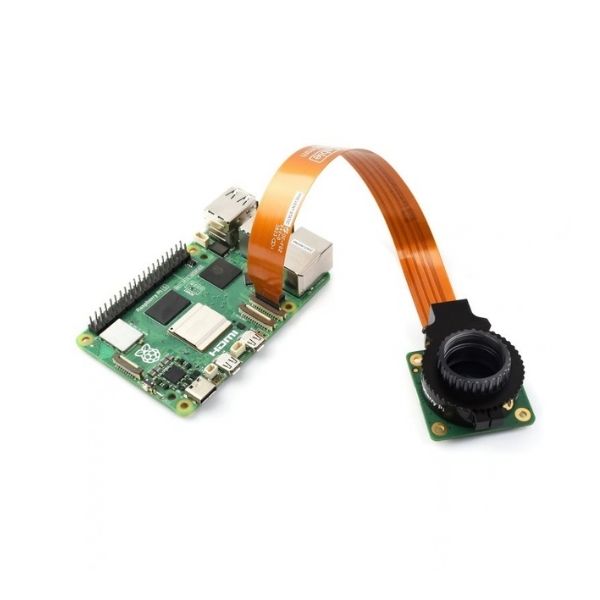

A kamera a Raspberry Pi-hez készült, és kamerás CSI interfészt használ. A gyártó a használatot például a Raspberry Pi 4B, Raspberry Pi 5 és Raspberry Pi Zero 2 W modellekkel jeleníti meg, valamint a kiválasztott Raspberry Pi Compute Module táblákkal.
Raspberry Pi 5 és Raspberry Pi Zero modelleknél a tábla konektorjának megfelelő kamerás kábelt kell használni. A gyártó által az összeköttetési példákban bemutatott megfelelő kábelek nem lehetnek a csomag része.
Integrált IR-cut szűrő
A kamera tartalmaz egy integrált IR-cut szűrőt, amely korlátozza az infrasugarakat az érzékelőre és segít a természetesebb színmegjelenítés elérésében a szokásos nappal megvilágításnál.
Felhasználási lehetőségek
- kamerafunkciós és felügyeleti rendszerek,
- gépi látás,
- automatizálás,
- fotózás és időzítéses felvétel,
- mikroszkópikus és optikai projektek megfelelő objektívvel,
- saját kamerakészülékek fejlesztése,
- Raspberry Pi projektek, amelyek magasabb képminőséget igényelnek.

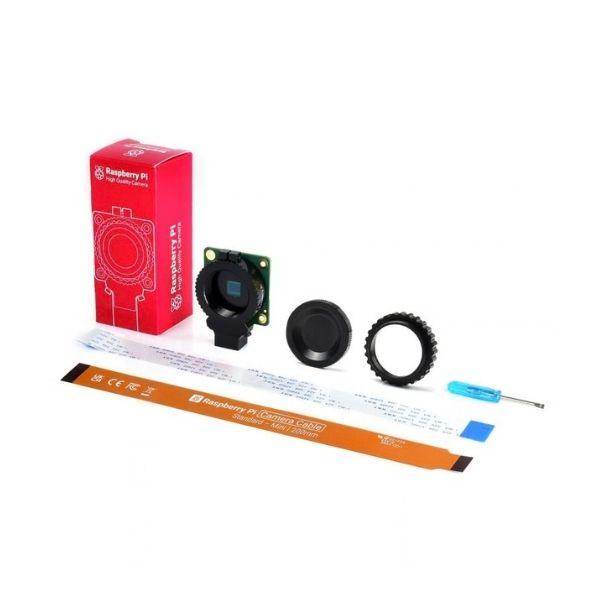

Csomag tartalma
- Raspberry Pi High Quality Camera,
- C/CS adapter,
- szenzor/objektív védőfedél,
- FFC kábel,
- Raspberry Pi Camera Cable,
- csavarhúzó.
Figyelmeztetés: A Raspberry Pi tábla és az objektív nem része a csomagnak.
Dokumentáció
Az összeköttetéseket, konfigurációt és egyéb információkat a Wiki oldalon találhatja.
