Leírás

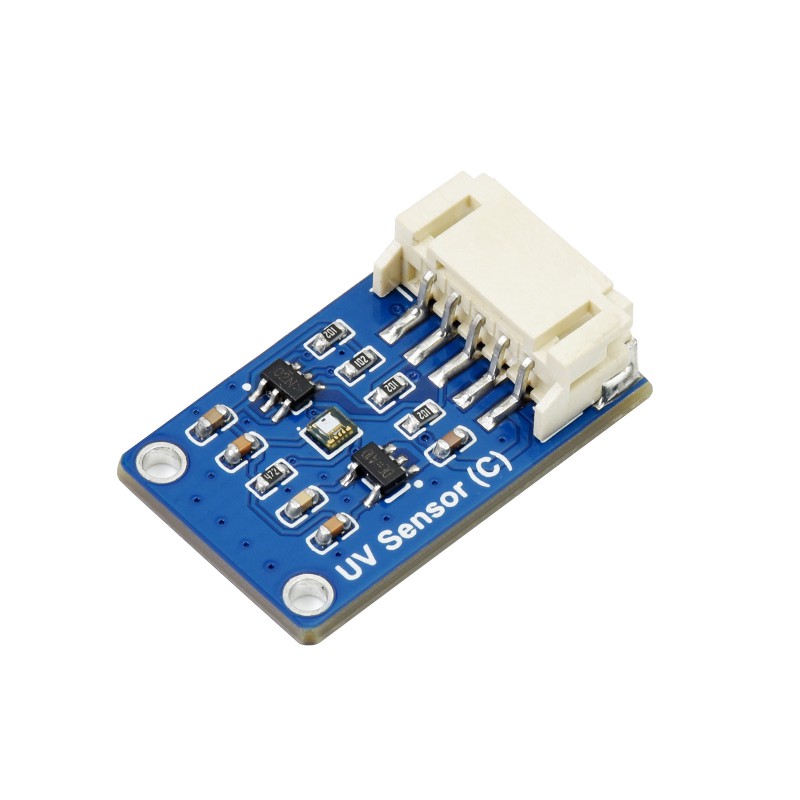

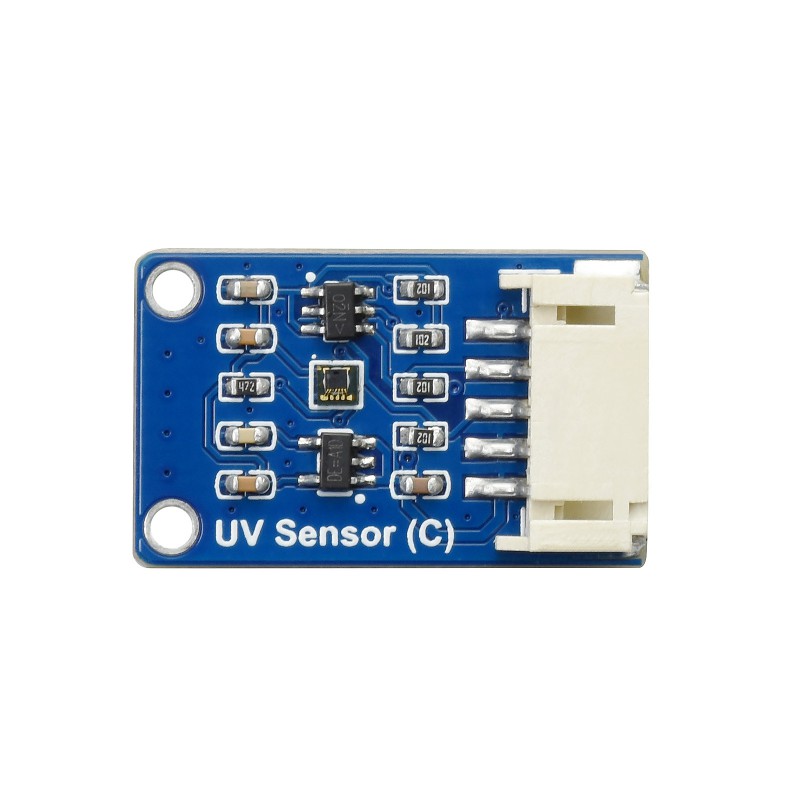

Waveshare UV Sensor (C) egy digitális érzékelő modul az ultraibolya sugárzás és a környező fény intenzitásának mérésére. Az LTR390-UV-01 érzékelőt használja, amely adatokat közvetlenül az I2C interfészen keresztül biztosít.
Az egyszerű analóg UV érzékelőkkel ellentétben ez a modul digitális kimenetet biztosít, és közvetlenül lehetővé teszi az UV index és fényintenzitás értékek lekérését. Az integrált ADC konverter miatt a kimenet kevésbé érzékeny a zavarokra, és könnyebben feldolgozható a mikrokontróllerben.
A modul logikai szint-konvertert tartalmaz, ezért kompatibilis 3,3 V és 5 V rendszerekkel. Alkalmas Arduino, Raspberry Pi, STM32 és egyéb fejlesztő kártyákat használó projektekhez.
Főbb jellemzők
- LTR390-UV-01 érzékelő – UV sugárzás és látható fény mérése
- I2C interfész – egyszerű csatlakozás SDA és SCL segítségével
- Közvetlen UV index kimenet – könnyebb mért értékek feldolgozása
- Fényintenzitás mérése – felhasználható környezeti megvilágítás érzékelőként is
- Integrált ADC konverter – digitális kimenet alacsonyabb zavar hatással
- Interrupt kimenet – felső és alsó küszöbérték beállításának lehetősége
- 3,3 V / 5 V logikával kompatibilis – alkalmas különböző fejlesztő kártyákhoz
- Kompakt méretek – könnyen beépíthető projektekbe
Technikai specifikációk
| Érzékelő | LTR390-UV-01 |
| Kommunikációs interfész | I2C |
| I2C cím | 0x53 |
| Tápellátási / logikai feszültség | 3,3 V / 5 V |
| UV spektrális válasz | 280 – 430 nm |
| Kimenet | UV index és fényintenzitás I2C-n keresztül |
| Interrupt kimenet | Igen, programozható küszöbértékekkel |

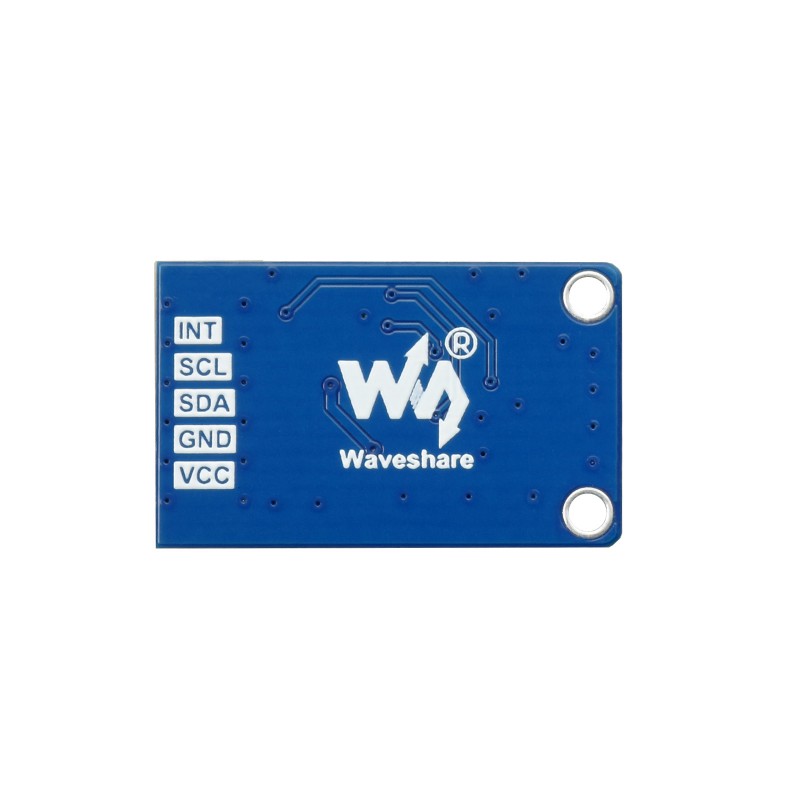

Tűk leírása
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| SDA | I2C adat vonal |
| SCL | I2C órajel vonal |
| INT | Interrupt kimenet |
Csomag tartalma
- 1× Waveshare UV Sensor (C)

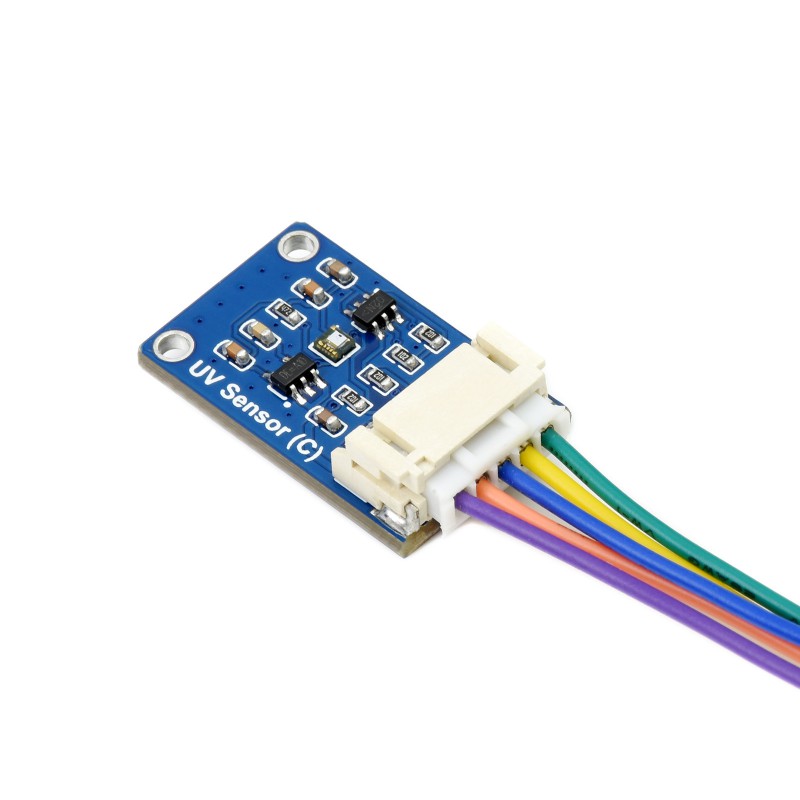

- 1× PH2.0 5-tűs kábel
Felhasználás
- UV index mérése
- ultraibolya sugárzás monitorozása
- környezeti fényintenzitás mérése
- meteorológiai és környezeti projektek
- IoT és okos otthon alkalmazások
- Arduino, Raspberry Pi vagy STM32 projektek
- automatizálási és mérési alkalmazások
Az összekapcsolásról, dokumentációról és mintakódokról további információkat a gyártó weboldalán találhat: Waveshare UV Sensor (C) Wiki
