Leírás
Waveshare UART Fingerprint Sensor (D) egy kompakt kapacitív ujjlenyomat-érzékelő az elektronikus, biztonsági és azonosítási projektek integrációjához. A modul lehetővé teszi az ujjlenyomatok regisztrációját, feldolgozását, tárolását és összehasonlítását egyszerű UART parancsok segítségével.
Az érzékelő egy erős Cortex processzort és kereskedelmi ujjlenyomat-felismerési algoritmust használ. Ezáltal nem szükséges a biometrikus adatok feldolgozásával külön foglalkozni – a modul biztosítja a kép rögzítését, jellemzők kinyerését, sablon generálást, tárolást és ujjlenyomatok összehasonlítását.

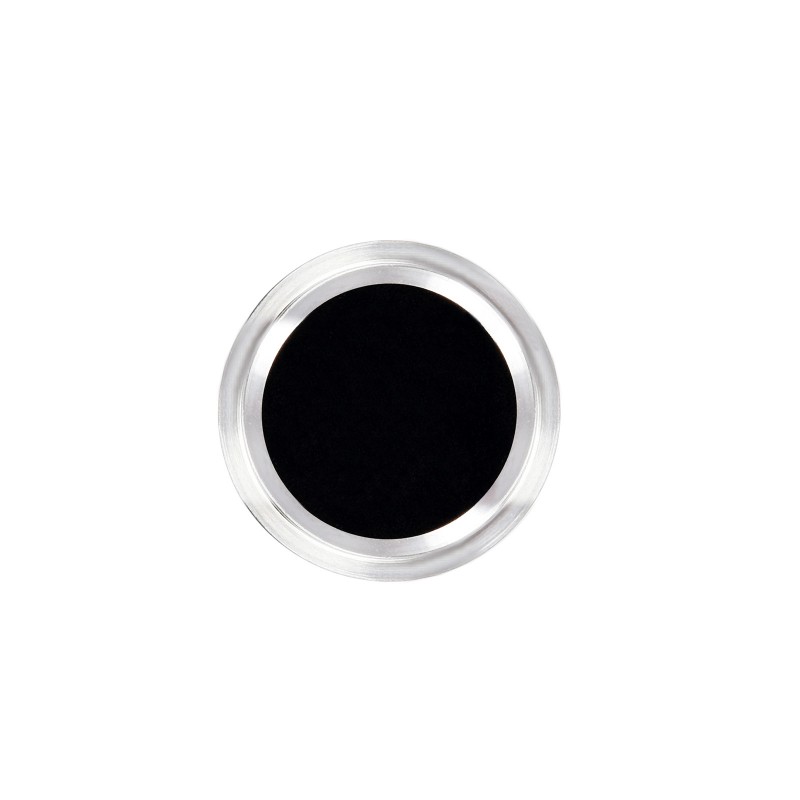

A kerek kapacitív kialakítás támogatja a 360°-os hitelesítést, így az ujj nem szükséges mindig ugyanabban az orientációban felhelyezni. A modul kompakt méretű, alacsony fogyasztású, és ideális hozzáférési rendszerekhez, elektronikus zárakhoz, felhasználó-azonosításhoz vagy beágyazott projektekhez.
Fő jellemzők
- Kapacitív ujjlenyomat-érzékelő – alkalmas azonosítási és hozzáférési rendszerekhez
- UART kommunikáció – vezérlés egyszerű soros parancsok segítségével
- 360°-os hitelesítés – az ujj különböző orientációban helyezhető fel
- Cortex processzor – ujjlenyomatok feldolgozása közvetlenül a modulban
- Akár 500 ujjlenyomat kapacitás – felhasználói sablonok tárolása
- Gyors összehasonlítás – hitelesítési idő kevesebb, mint 500 ms 1:N és N ≤ 100 esetén
- Magas 508 DPI felbontás – pontosabb ujjlenyomat-rögzítés
- Alacsony fogyasztás – automatikus alvás és ébresztés érintéskor
- Kompakt kialakítás – alkalmas kisebb eszközökhöz is
Technikai specifikációk
| Szenzor típusa | Kapacitív érintési szenzor |
| Kommunikációs interfész | UART |
| Tápfeszültség | 2,7 – 3,3 V |
| Ujjlenyomat-kapacitás | 500 |
| Felbontás | 508 DPI |
| Képfelbontás | 160 × 160 px |
| Szürkeségi szint | 8-bit |
| Szenzor mérete | R15,5 mm |
| Összehasonlítási idő | < 500 ms 1:N és N ≤ 100 esetén |
| FAR | < 0,001 % |
| FRR | < 0,1 % |
| Üzemi áram | < 50 mA |
| Alvó üzemmód árama | < 16 µA |
| UART átviteli sebesség | 19200 bps |
| ESD ellenállás | érintkező kisülés 8 kV / levegő kisülés 15 kV |
| Üzemi környezet | -20 – 70 °C, 40 % RH – 85 % RH kondenzáció nélkül |
| Tárolási környezet | -40 – 85 °C, < 85 % RH kondenzáció nélkül |
Csomag tartalma
- 1× Waveshare UART Fingerprint Sensor (D)
- 1× 6 tűs kábel
Alkalmazások
- hozzáférési rendszerek
- elektronikus zárak
- felhasználó-azonosítás
- beágyazott projektek
- Raspberry Pi, STM32 vagy más fejlesztő kártyákat használó projektek
- kompakt biometrikus szenzort igénylő eszközök
A bekötésről, parancsokról és mintakódokról további információ a gyártó oldalán található: Waveshare UART Fingerprint Sensor (D) Wiki
