Leírás

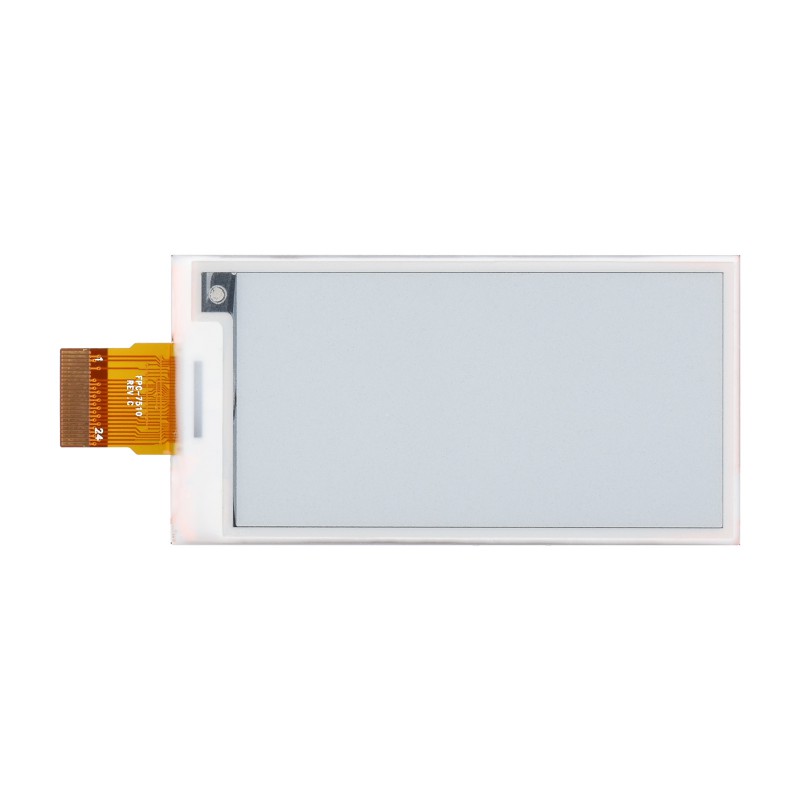

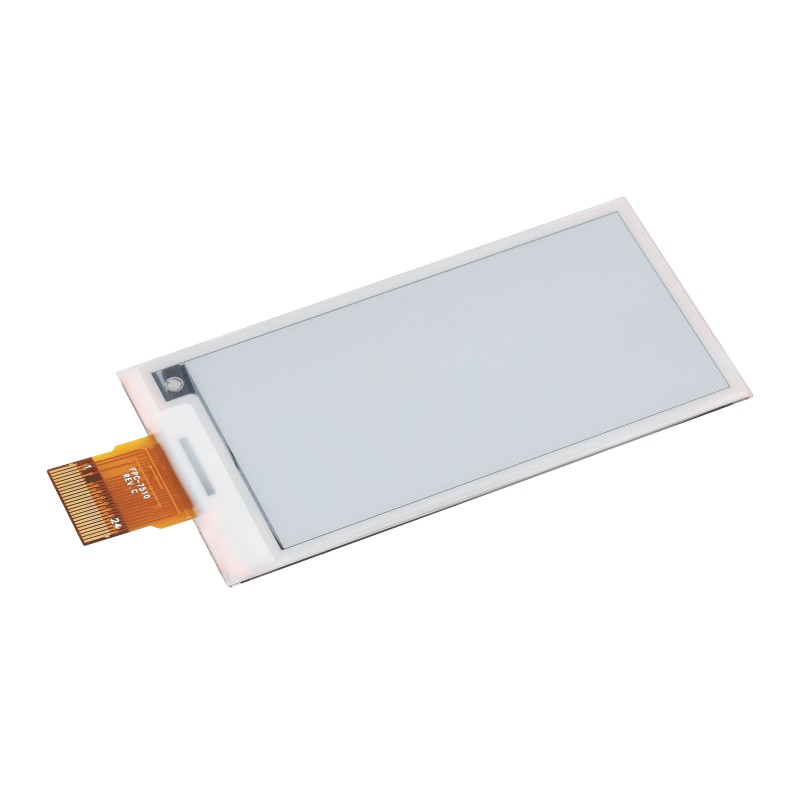

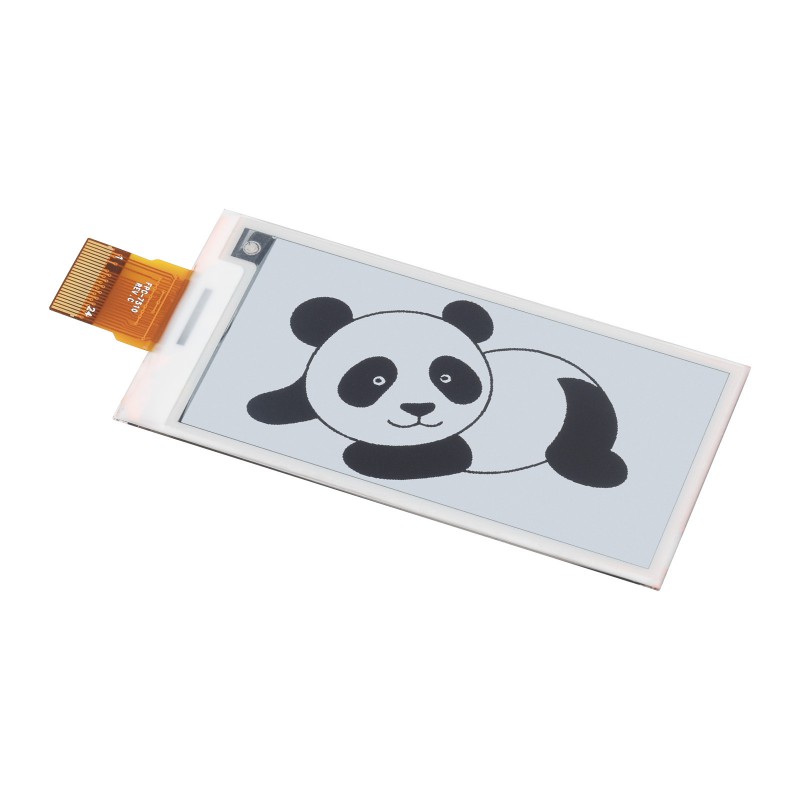

Waveshare 2,66″ e-Paper kijelző PCB nélkül egy önálló e-Ink panel 296 × 152 px felbontással, szöveg, ikonok, egyszerű grafikai elemek vagy állapotinformációk megjelenítésére tervezve.

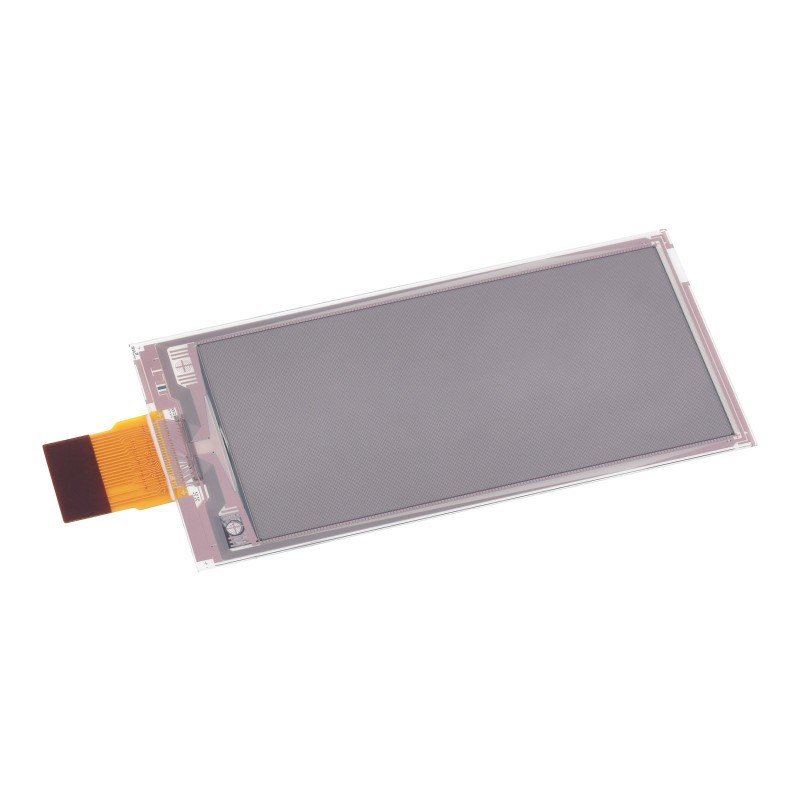

Ez egy nyers megjelenítő panel vezérlő PCB tábla nélkül. Használatához szükséges egy kompatibilis vezérlő tábla, amely e-Paper kijelzőkhöz megfelelő.
Az e-Paper technológia nem használ háttérvilágítást, a kép jól olvasható környezeti fényben. A kijelző képes megőrizni az utolsó megjelenített tartalmat a tápellátás lecsatlakoztatása után is, az energia főleg a képfrissítéshez szükséges.
A kijelző támogatja a részleges frissítést, ami lehetővé teszi a gyorsabb újrarajzolást, ahol csak a megváltozott adatok frissülnek, például egy szenzor értéke, az eszköz állapota vagy egy egyszerű szöveges adat.
Fő jellemzők
- 2,66″ e-Paper kijelző – alkalmas címkékhez, árcédulákhoz és információs panelek

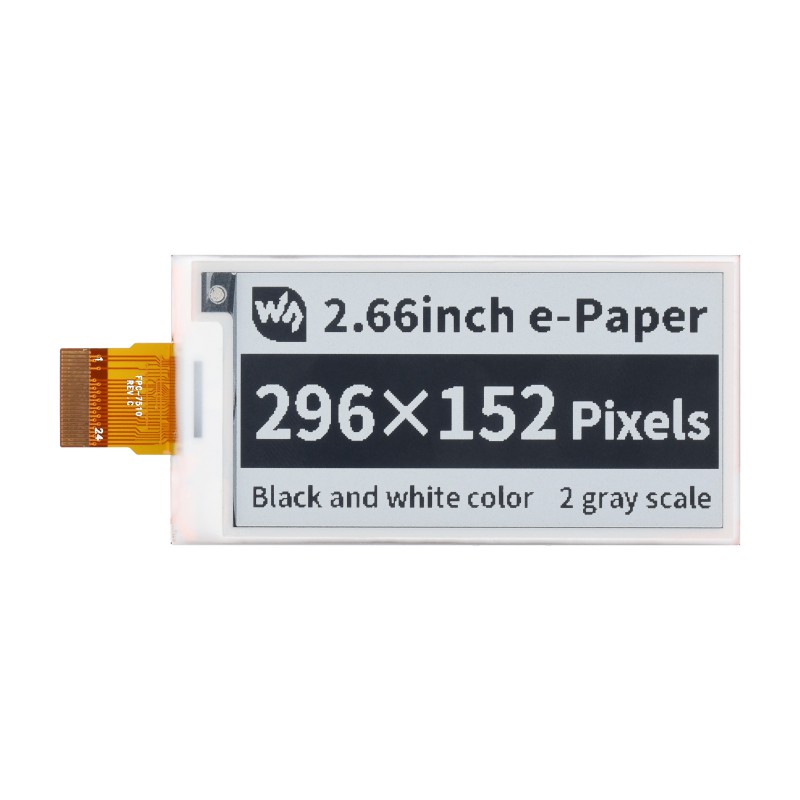

- 296 × 152 px felbontás – szöveg, ikonok és egyszerű grafika megjelenítésére alkalmas
- Fekete-fehér megjelenítés – 2 szürkeségi fokozat
- Nyers panel PCB nélkül – külső vezérlő táblát igényel
- SPI interfész – 3-vezetékes és 4-vezetékes SPI csatlakozás támogatása
- Kijelző részleges frissítése – lehetővé teszi a csak megváltozott adatok gyorsabb újrarajzolását
- Alacsony energiafogyasztás – energia főleg a képfrissítéshez szükséges
- Háttérvilágítás nélkül – a kép jól olvasható környezeti fényben
- Széles nézetszög – több mint 170°
Technikai specifikációk
| Átló | 2,66″ |
| Felbontás | 296 × 152 px |
| Kijelző színei | fekete / fehér |
| Szürkeségi fokozatok | 2 |
| Kommunikációs interfész | SPI |
| SPI típus | 3-vezetékes SPI / 4-vezetékes SPI |
| Kijelző működési feszültsége | 3,3 V |
| Megjelenítési terület mérete | 30,704 × 60,088 mm |
| Panel mérete | 36,304 × 71,820 × 1,0 mm |
| Pontfelosztás | 0,202 × 0,203 mm |
| Teljes frissítési idő | kb. 6 s |
| Részleges frissítési idő | kb. 0,3 s |
| Fogyasztás frissítéskor | típ. 42,4 mW |
| Készenléti áram | < 0,01 µA |
| Nézetszög | > 170° |
Kompatibilis vezérlő táblák
- Waveshare e-Paper Driver HAT
- Waveshare e-Paper Shield
- Waveshare e-Paper ESP8266 Driver Board
- Waveshare e-Paper ESP32 Driver Board
Alkalmazás
- elektronikus árcédulák és polccímkék
- információs és állapot kijelzők
- eszközök vagy eszközök jelölése
- IoT és alacsony energiafogyasztású alkalmazások
- szenzor adatok megjelenítése
- projektek külső e-Paper vezérlő táblával
- elektronika prototípusozása e-Paper kijelzőkkel
A csatlakozásokkal, dokumentációval és minta kódokkal kapcsolatos további információkért látogassa meg a gyártó oldalát: Waveshare 2.66inch e-Paper Module Wiki
