Leírás

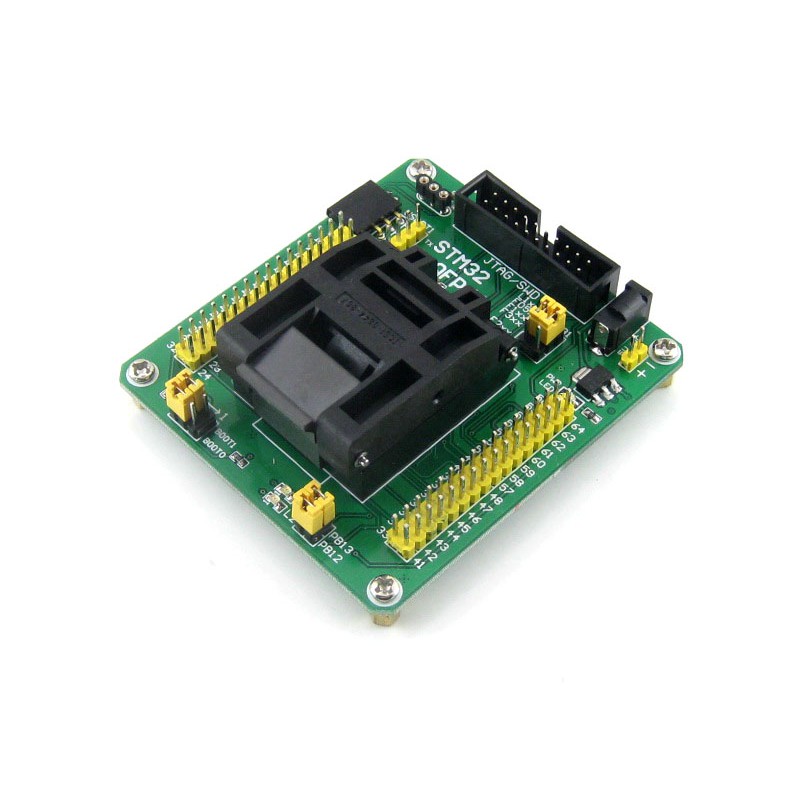

A Waveshare STM32-QFP64 egy programozó és tesztelő adapter, amely QFP64 tokozású, 0,5 mm lábtávolságú STM32 mikrokontrollerekhez készült. Kiváló minőségű Yamaichi tesztfoglalatot használ, amely lehetővé teszi a mikrokontrollerek ismételt programozását és tesztelését forrasztás nélkül.
Az adapter több STM32 sorozatot támogat, beleértve az STM32F0, F1, F2, F3, F4 és STM32L1 sorozatokat kompatibilis QFP64 tokozásban. A mikrokontroller összes lábát egyidejűleg 2,54 mm-es csatlakozókra vezették ki az egyszerű mérés és további áramkörök csatlakoztatása érdekében.
Főbb jellemzők
- QFP64 tokozású STM32 mikrokontrollerekhez készült

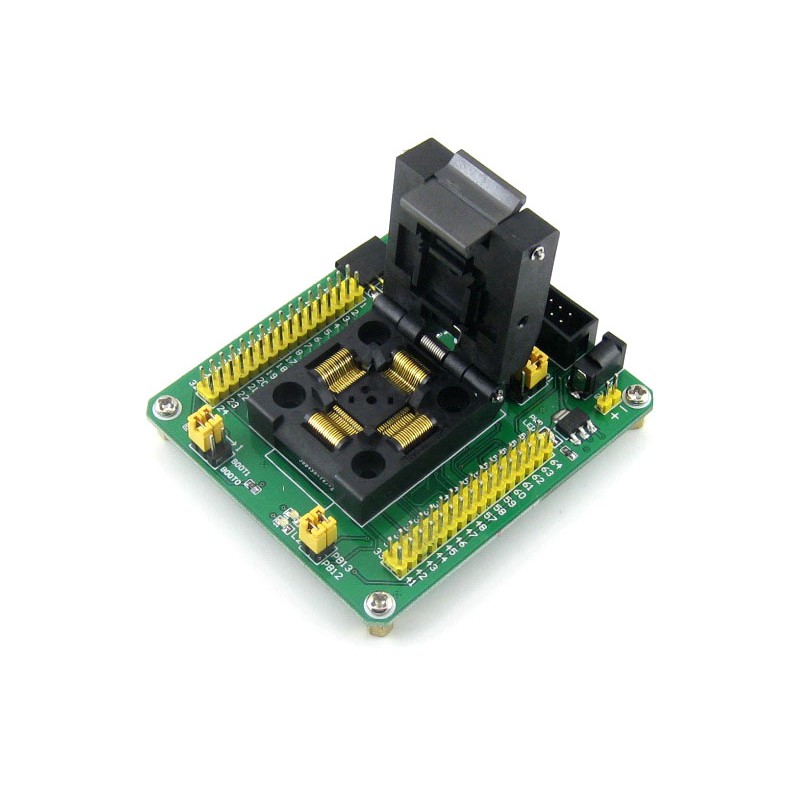

- Yamaichi tesztelő és programozó foglalat

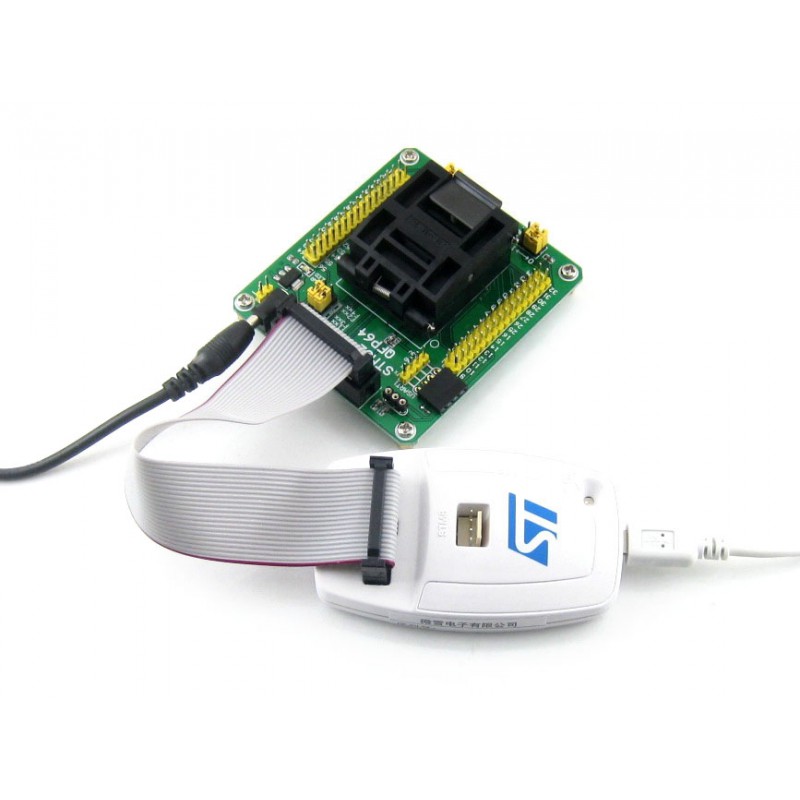

- programozás és hibakeresés JTAG / SWD interfészen keresztül

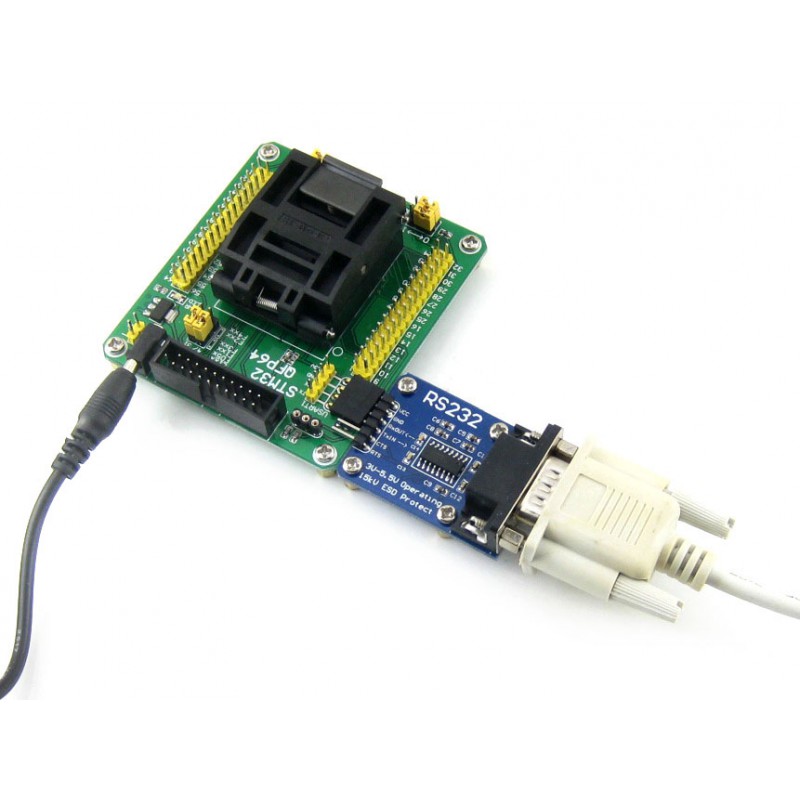

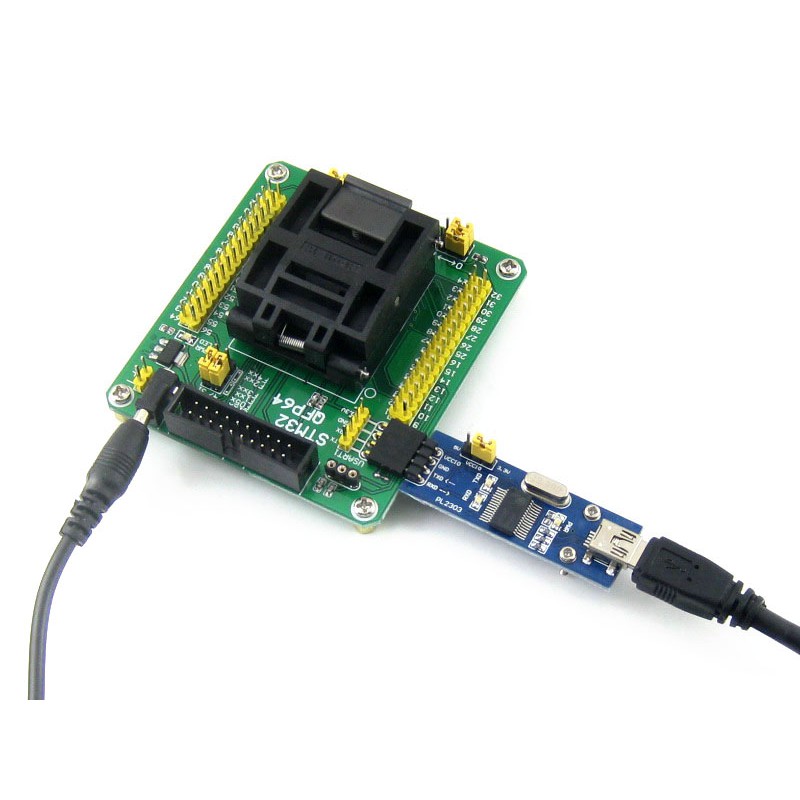

- USART1 interfész soros kommunikációhoz és ISP-hez
- az MCU összes lába 2,54 mm-es csatlakozókra kivezetve
- foglalat külső rendszer-órajelkristály számára
- integrált 32,768 kHz-es kristály az RTC-hez
- 2 tesztelő LED, jumperekkel csatlakoztathatók
- BOOT0 / BOOT1 jumperek a boot mód beállításához
Műszaki specifikációk
| MCU tokozás típusa | QFP64 |
| Lábak száma | 64 |
| Lábtávolság | 0,5 mm |
| IC méret | 10 × 10 mm |
| Programozás / hibakeresés | 20-pines JTAG / SWD |
| Soros interfész | 4-pines USART1 |
| Bővítő lábak | 2,54 mm |
| RTC kristály | 32,768 kHz |
| Tápfeszültség | 5 V |
Az adapter felépítése

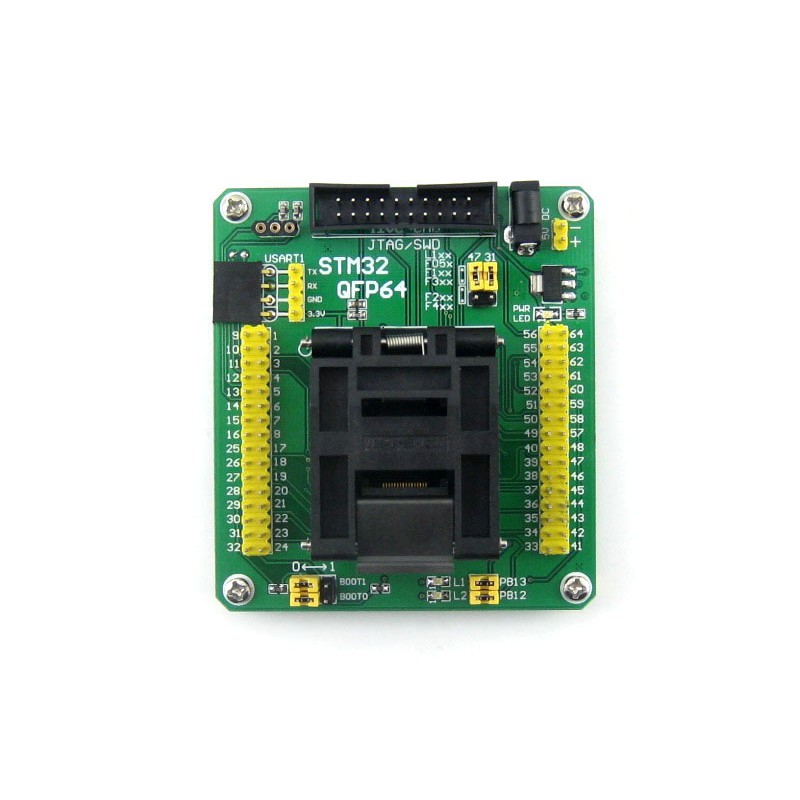

A képen az STM32-QFP64 programozó adapter fő részei vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | 20-pines JTAG / SWD interfész programozáshoz és hibakereséshez | 7 | 5 V-os tápfeszültség bemenet |
| 2 | USART1 interfész – TX, RX, GND és 3,3 V | 8 | foglalat külső rendszer-órajelkristály számára |
| 3 | L1 és L2 tesztelő LED-ek | 9 | tápfeszültségjelző LED |
| 4 | Yamaichi QFP64 tesztelő és programozó foglalat | 10 | jumper az STM32 mikrokontroller típusának kiválasztásához |
| 5 | BOOT0 / BOOT1 jumperek a boot mód beállításához | 11 | PB13 / PB12 jumperek a tesztelő LED-ek csatlakoztatásához |
| 6 | RESET gomb |
Kompatibilitás
Az adapter kompatibilis QFP64 tokozású STM32 mikrokontrollerekhez alkalmas, például a STM32F0xxR, STM32F1xxR, STM32F2xxR, STM32F3xxR, STM32F4xxR és STM32L1xxR sorozatokból. Használat előtt ellenőrizni kell az adott mikrokontroller tokozását és lábkiosztását.
Dokumentáció
A kapcsolási rajz, a támogatott mikrokontrollerek és további műszaki anyagok itt találhatók: Waveshare STM32-QFP64 Wiki.
