Leírás
Waveshare ESP32-S3-POE-ETH a ESP32-S3R8 mikrovezérlőn alapuló fejlesztési tábla, amely WiFi, Bluetooth és vezetékes Ethernet-kapcsolatot kombinál. Ez a verzió egy PoE modult is tartalmaz, amely lehetővé teszi az áramellátás és az adatok egyetlen Ethernet-kábelen keresztüli továbbítását.
A tábla 10/100 Mbps Ethernettel, TF/microSD kártya-nyílással, kamera-csatlakozóval és a kiválasztott Raspberry Pi Pico bővítő modulokkal kompatibilis csatlakozókkal rendelkezik. Alkalmas IoT, okosotthon, hálózati alkalmazások, adatgyűjtés vagy képprojektek számára.
Fő jellemzők
- WiFi, Bluetooth és vezetékes Ethernet-kapcsolat
- PoE áramellátás Ethernet-en keresztül
- kamera-modulok csatlakozója, pl. OV5640
- TF/microSD slot adattároláshoz
- USB-C áramellátáshoz, programozáshoz és hibakereséshez
- Pico-kompatibilis csatlakozó bővítő modulokhoz
- integrált kerámia antenna és külső antenna használatának lehetősége
Műszaki specifikációk
| Mikrovezérlő | ESP32-S3R8 |
| Processzor | Xtensa 32 bites LX7, 2 magos, akár 240 MHz |
| Flash | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Ethernet | 10/100 Mbps RJ45 |
| Ethernet chip | W5500 |
| PoE | igen, mellékelt PoE modul, IEEE 802.3af |
| Tárolás | TF / microSD slot |
| Kamera | csatlakozó az OV5640-hez és egyéb kompatibilis kamerákhoz |
| USB | USB-C |
| Antenna | integrált kerámia + IPEX1 csatlakozó külső antennához |

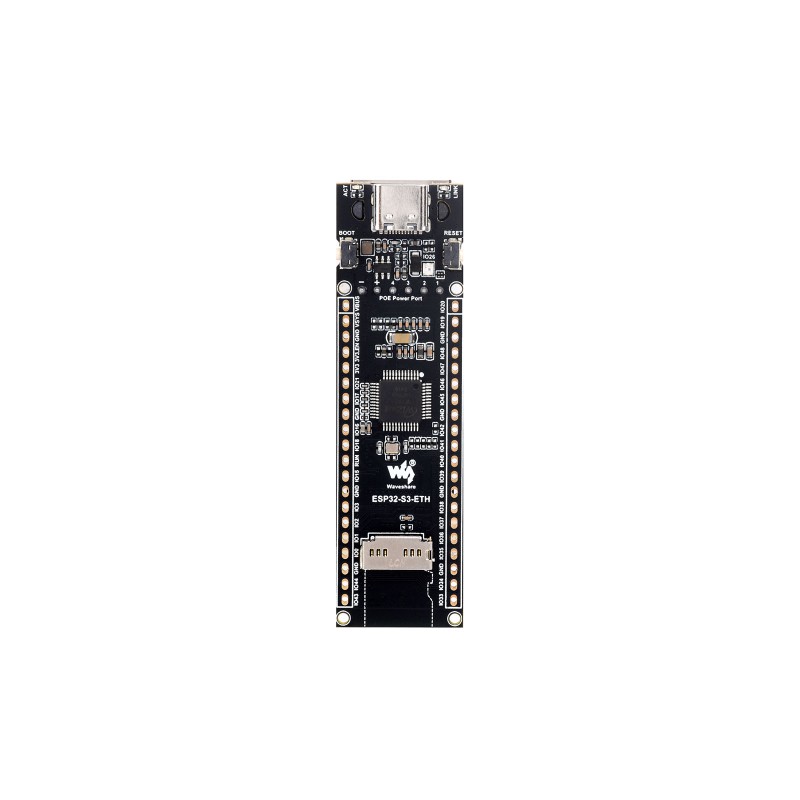

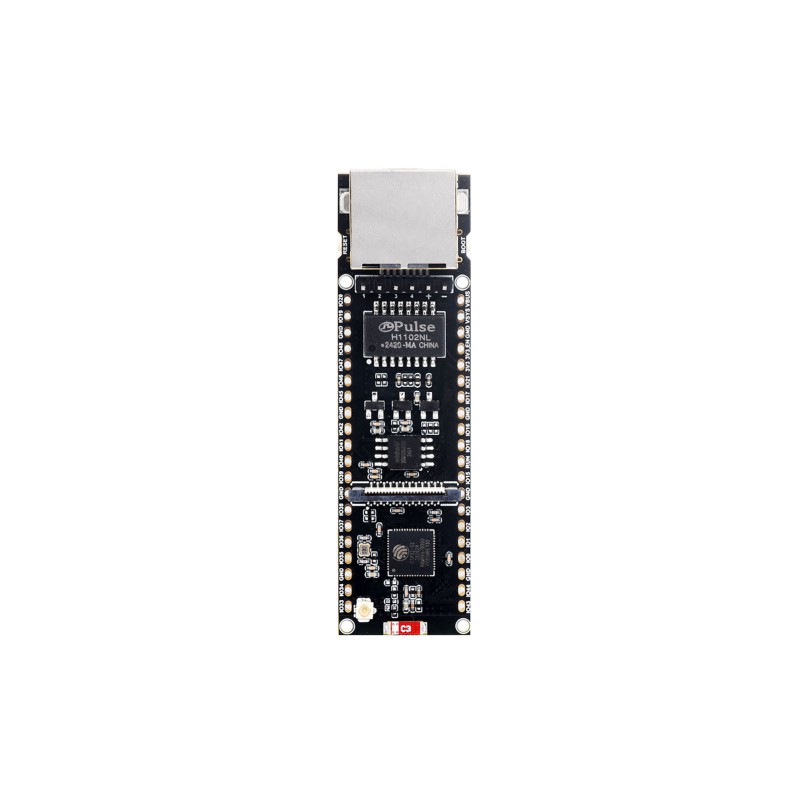

Tábla elrendezése
A képen a tábla fő részei vannak megjelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-S3R8 | 9 | Kamera csatlakozó |
| 2 | W25Q128 – 16 MB Flash | 10 | IPEX1 csatlakozó külső antennához |
| 3 | W5500 – Ethernet chip | 11 | Kerámia WiFi/Bluetooth antenna |
| 4 | H1102NLT – Ethernet transzformátor | 12 | TF / microSD slot |
| 5 | JW5060 – feszültségszabályzó | 13 | BOOT gomb |
| 6 | USB-C | 14 | ACT indikátor |
| 7 | RJ45 Ethernet 10/100 Mbps | 15 | LINK indikátor |
| 8 | PoE modul csatlakozó | 16 | RESET gomb |
Pinout
Az áramellátási, GPIO, UART, USB, TF/microSD és Ethernet jelek elrendezése külön ábrán látható. A tábla Pico-kompatibilis 40-pin csatlakozóval és további perifériák és bővítések kivezetett lábakkal rendelkezik.

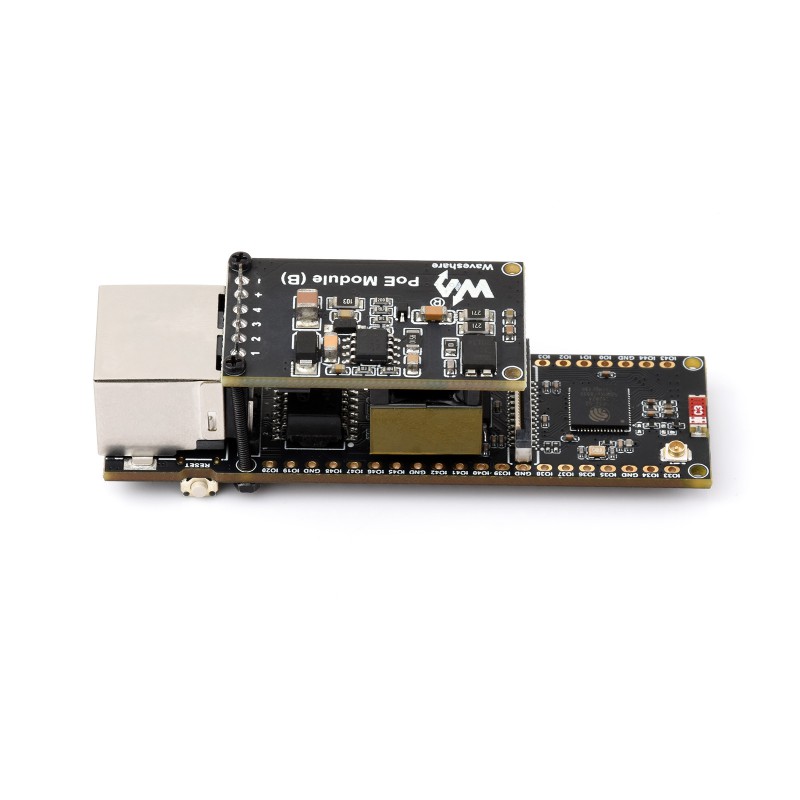

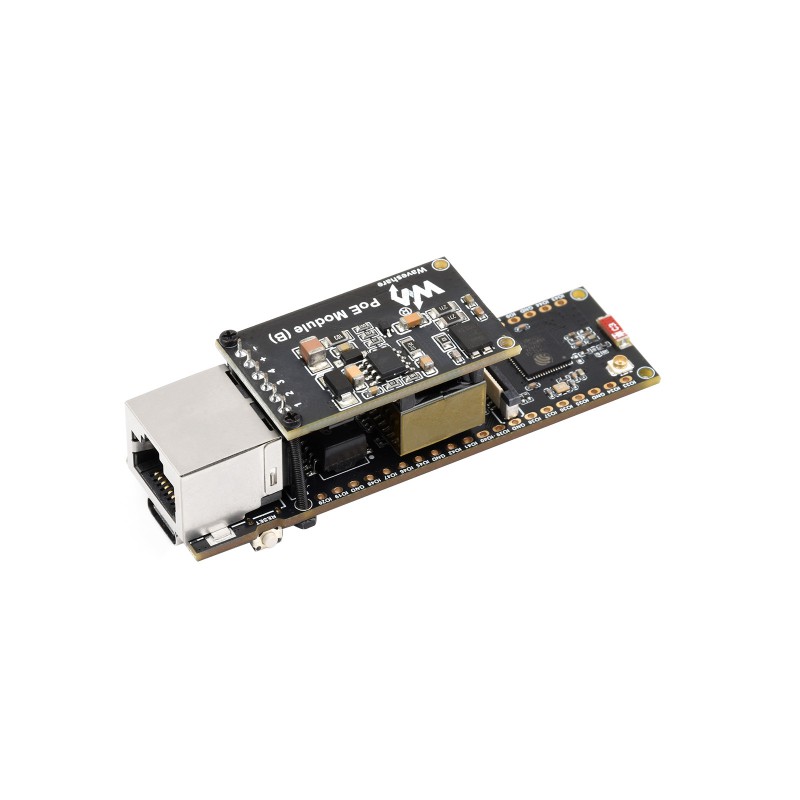

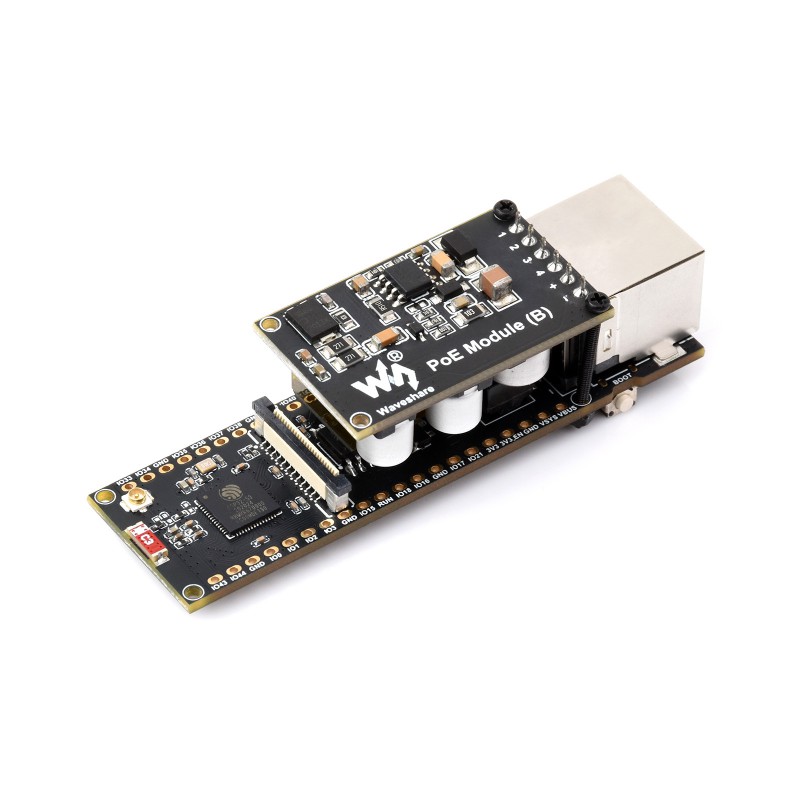

PoE áramellátás

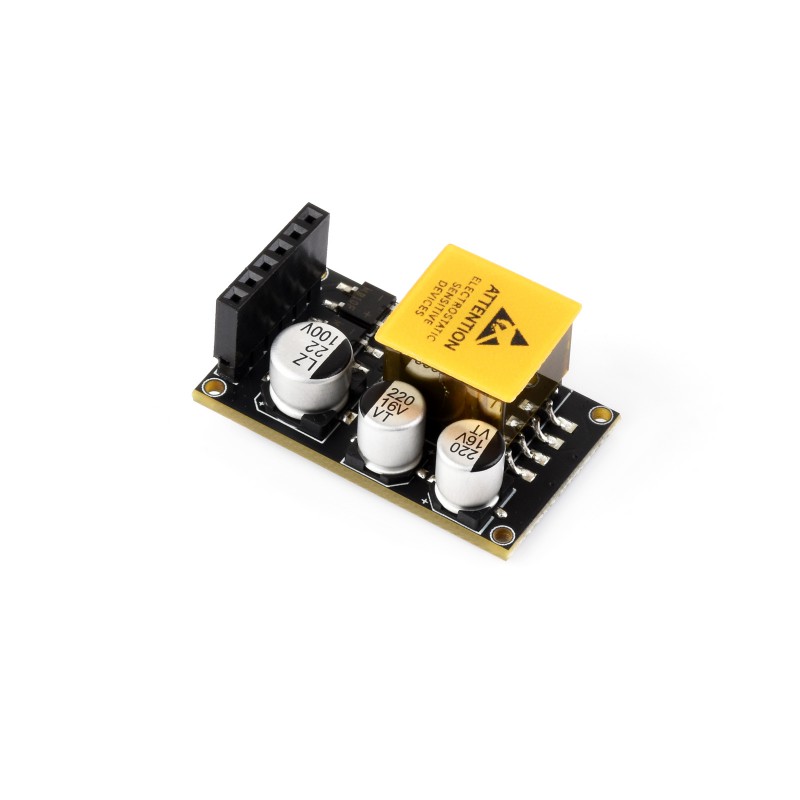

Ennek a verziónak a része egy IEEE 802.3af szabvánnyal kompatibilis PoE modul. A táblát közvetlenül az Ethernet-kábelen keresztül lehet táplálni külön USB-áramellátás nélkül.
Bővítések
A tábla kamera-modulos csatlakozóval, TF/microSD slottal és a kiválasztott Raspberry Pi Pico HAT modulokkal kompatibilis csatlakozókkal rendelkezik. Szintén elérhető egy fenntartott IPEX1 csatlakozó külső WiFi/Bluetooth antennához, amely az elhelyezett ellenállás módosításával aktiválódik.
Kamera csatlakozó
A tábla kompatibilis kamera csatlakoztatására szolgáló csatlakozóval rendelkezik. A kamera nem része a csomag jelen verziójának. Ha érdekli a mellékelt kamerás verzió, nézze meg az ESP32-S3-POE-ETH-CAM-KIT-et.
Csomagolás tartalma
- 1× Waveshare ESP32-S3-ETH
- 1× PoE modul
- 2× csavar anyával
- 2× 20-pin láblécsor
Dokumentáció
Az Ethernet, WiFi, Bluetooth, TF kártya és egyéb funkciók bekötéseit, mintaprogramjait és útmutatóit a Wiki oldalon találja.
