Leírás

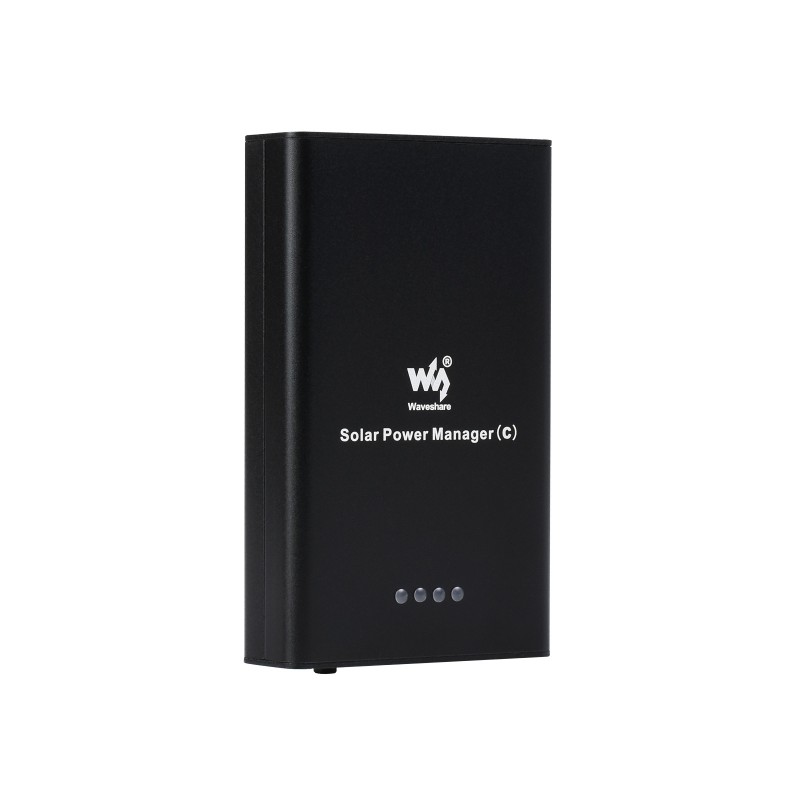

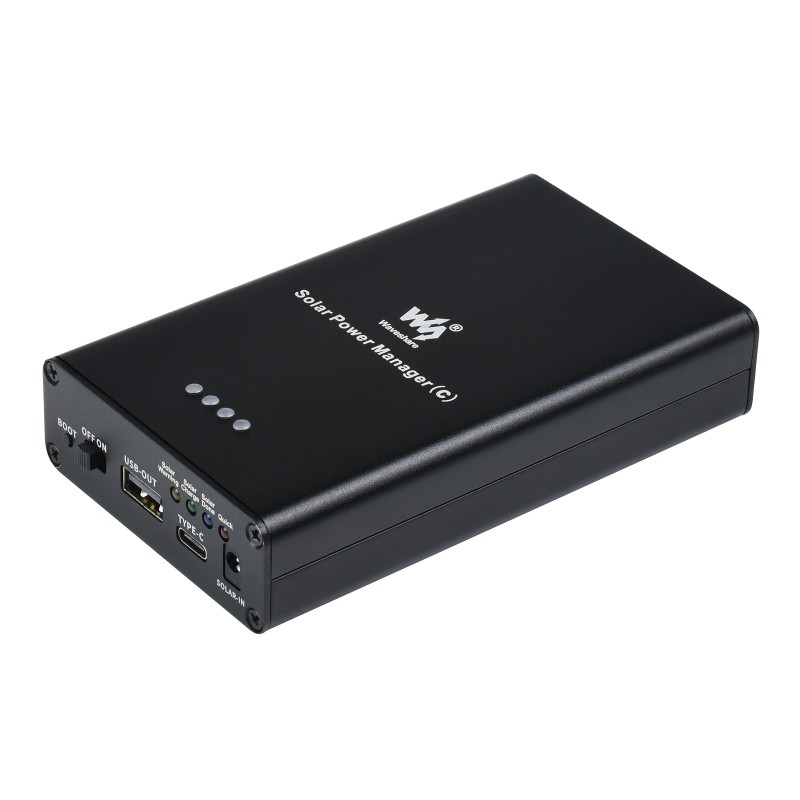

A Waveshare Solar Power Manager (C) egy MPPT-vel ellátott napelemes tápellátó és töltőmodul, amely 6–24 V feszültségű napelemekhez készült. Három tölthető 18650 Li-ion akkumulátor tartóját tartalmazza, és stabilizált 5 V / 3 A kimenetet biztosít.

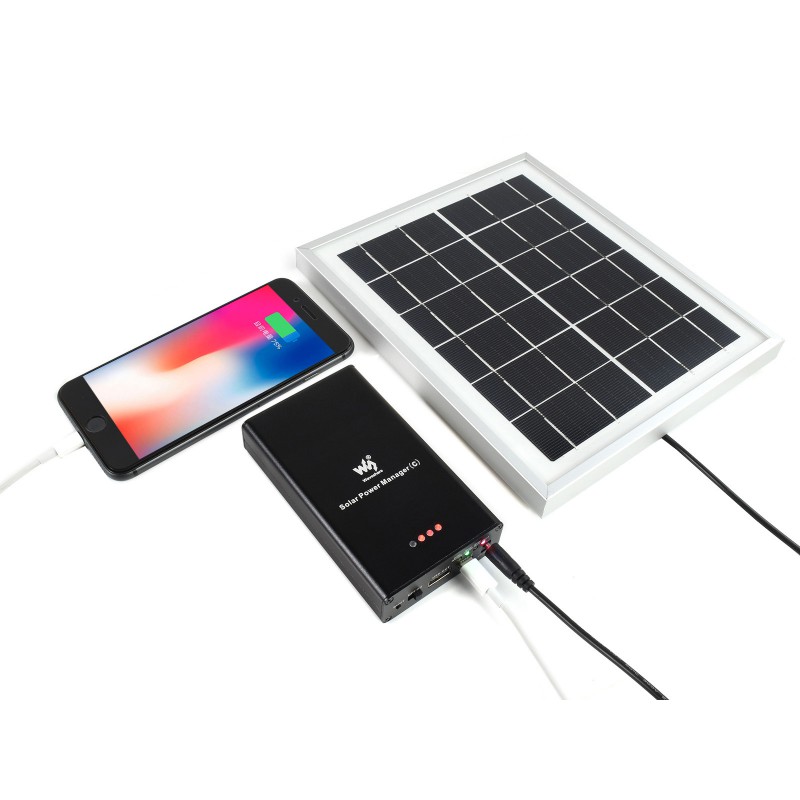

Az akkumulátorok napelemről vagy USB-C-n keresztül tölthetők. A modul napelemmel táplált IoT-eszközökhöz, fejlesztői kártyákhoz, szenzorokhoz és egyéb, tartalék akkumulátoros tápellátást igénylő projektekhez alkalmas.
Főbb jellemzők
- MPPT a napelem teljesítményének hatékonyabb kihasználásához

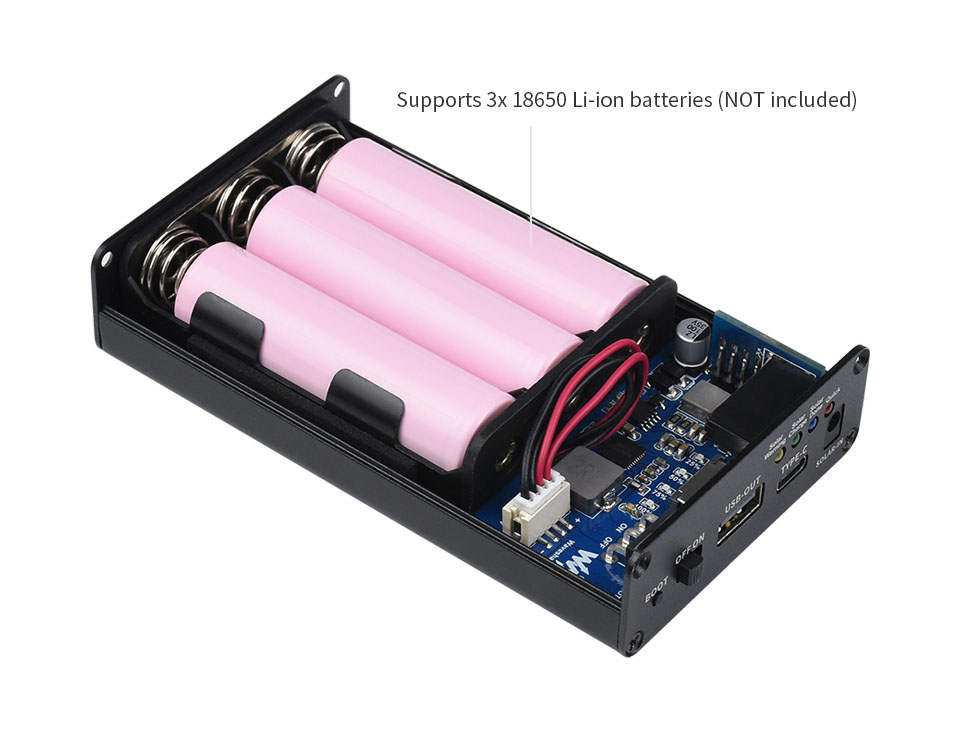

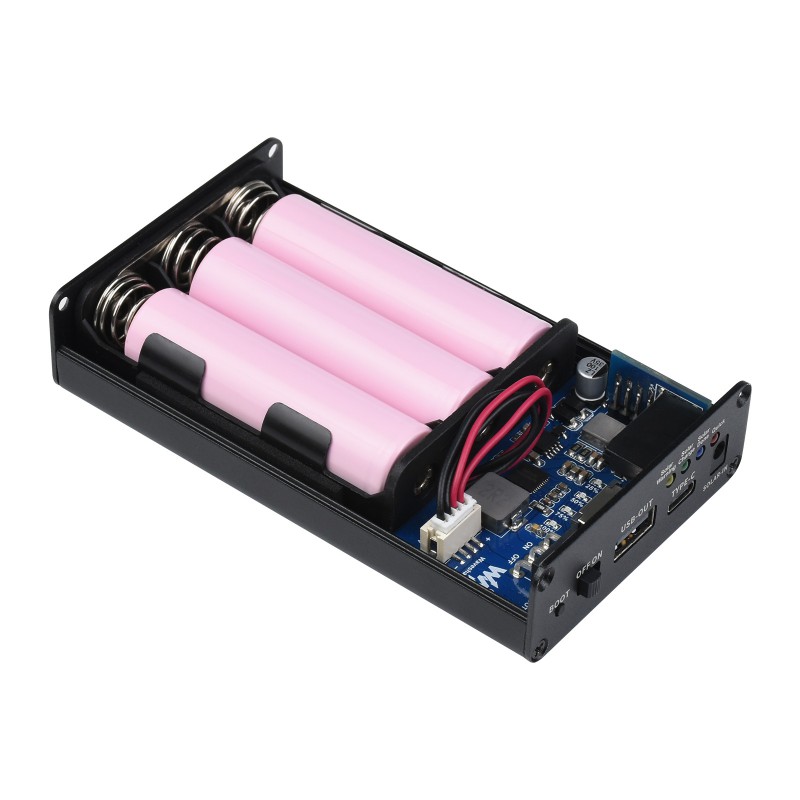

- beépített tartó 3× 18650 Li-ion akkumulátorhoz
- töltés napelemről vagy USB-C-n keresztül
- szabályozott 5 V / 3 A kimenet
- PD, QC, AFC, FCP, SCP, PE és SFCP gyorstöltési protokollok támogatása
- LED-es töltés- és tápellátás állapotjelzés
- védelem túltöltés, mélykisülés, túlmelegedés, túláram, rövidzárlat és a napelemes bemenet fordított polaritása ellen
Műszaki adatok
| Napelemes bemenet | 6–24 V |
| Akkumulátorok | 3× 3,7 V Li-ion 18650 |
| Max. töltőáram | 2,4 A |
| USB-C bemenet | 5 V, PD gyorstöltés támogatással |
| Kimenet | 5 V / 3 A, USB-A / USB-C |

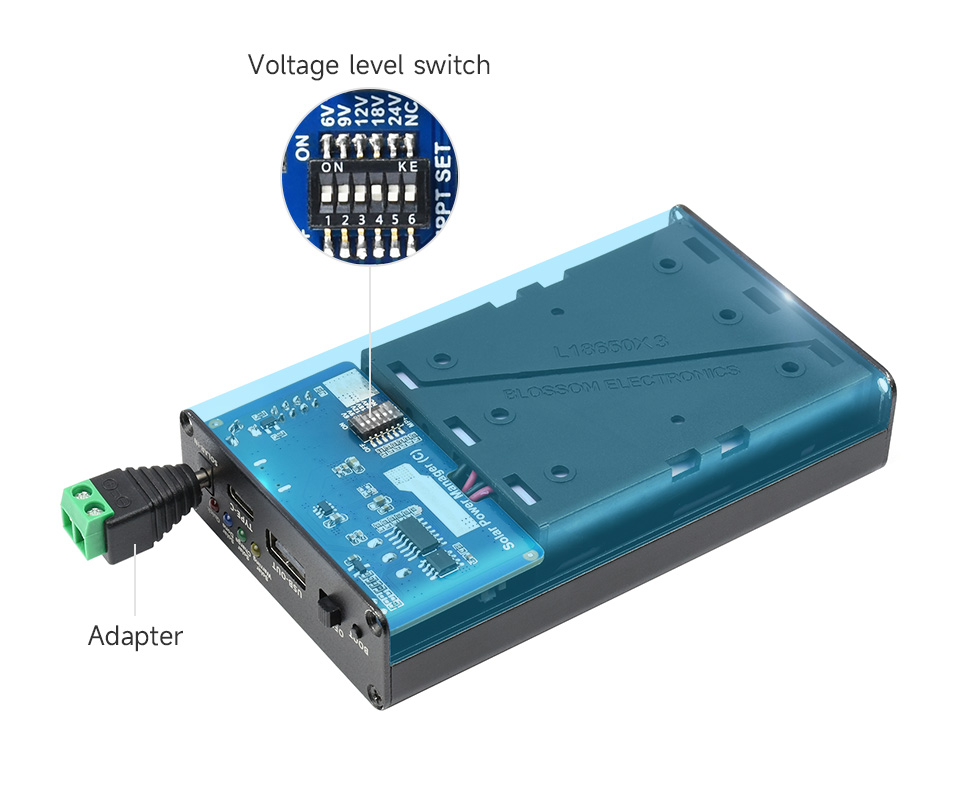

| Napelemes csatlakozás | DC-002 vagy csavaros sorkapocs |
| Méretek | 119 × 71 × 25,2 mm |

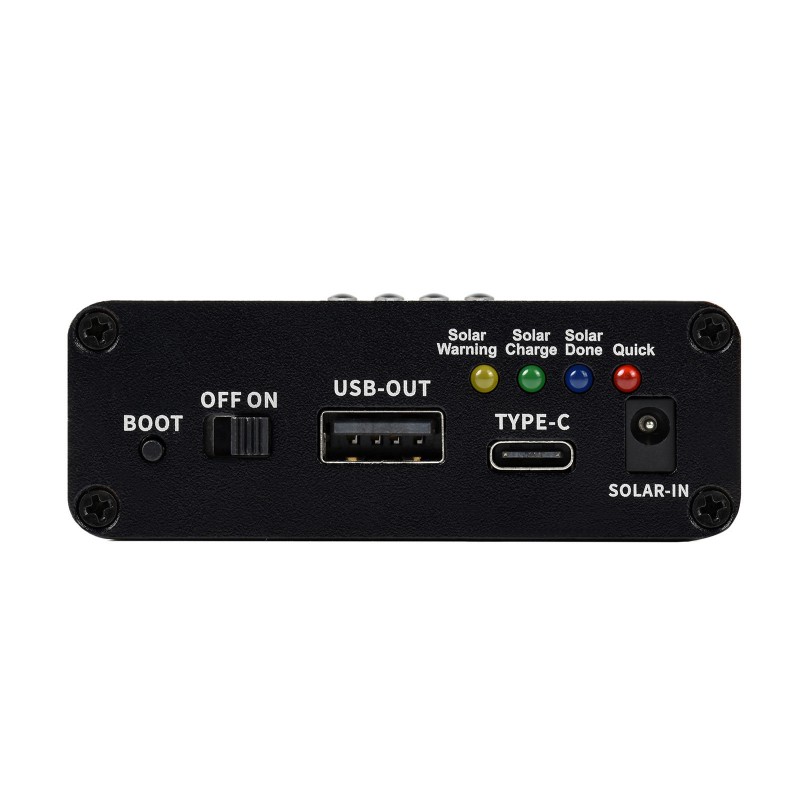

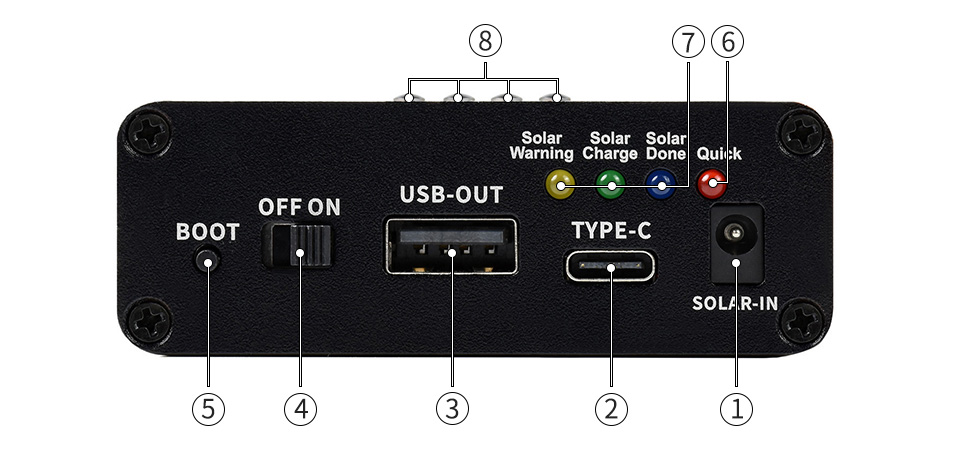

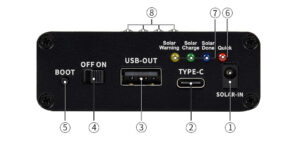

A modul elrendezése
| Szám | Leírás | Szám | Leírás |
| 1 | SOLAR-IN – napelem bemenet | 5 | BOOT – kimenet aktiválása és akkumulátor állapotának kijelzése |
| 2 | USB-C – töltő- és kimeneti port | 6 | Quick – gyorstöltés jelző |
| 3 | USB-OUT – 5 V / 3 A kimenet | 7 | a napelem állapotát jelző LED-ek |
| 4 | OFF / ON – akkumulátor kapcsoló | 8 | az akkumulátor töltöttségi szintjét jelző LED-ek |
A Solar Warning, Solar Charge és Solar Done jelzők a napelem fordított polaritását, a folyamatban lévő töltést és az akkumulátorok teljes feltöltöttségét jelzik.
Figyelmeztetés
Az 18650 Li-ion akkumulátorok nem tartozékai a csomagnak. Csak megfelelő, tölthető 3,7 V Li-ion akkumulátorokat használjon.
Dokumentáció
A bekötés, az MPPT beállítása és további információk itt találhatók: Waveshare Solar Power Manager (C) Wiki.
