Leírás

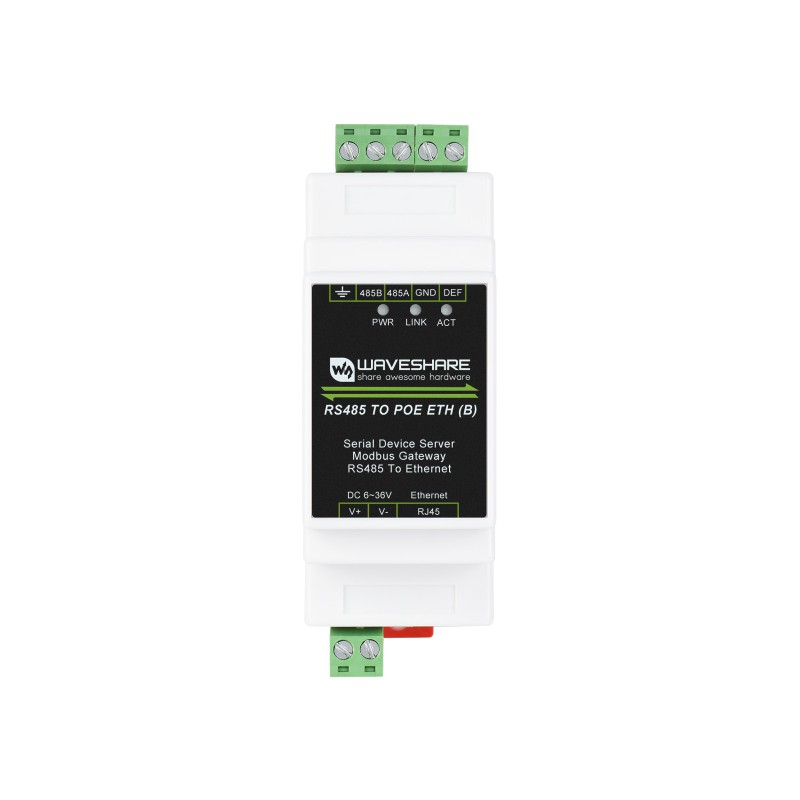

A Waveshare RS485 TO POE ETH (B) egy ipari átalakító RS485 és Ethernet között. RS485 eszközök és TCP/IP hálózat közötti kétirányú adatátvitelre szolgál. Ez a változat PoE Ethernet porttal és elektromos leválasztással rendelkezik, így műszaki és ipari alkalmazásokhoz is alkalmas.
A modul működhet soros szerverként, Modbus átjáróként, MQTT átjáróként vagy RS485 adatok hálózati kommunikációvá alakítójaként. Alkalmas adatgyűjtésre, IoT átjáróknak, műszerfelügyeletre, biztonsági rendszerekhez, ipari automatizáláshoz és RS485 eszközök távoli kezeléséhez.

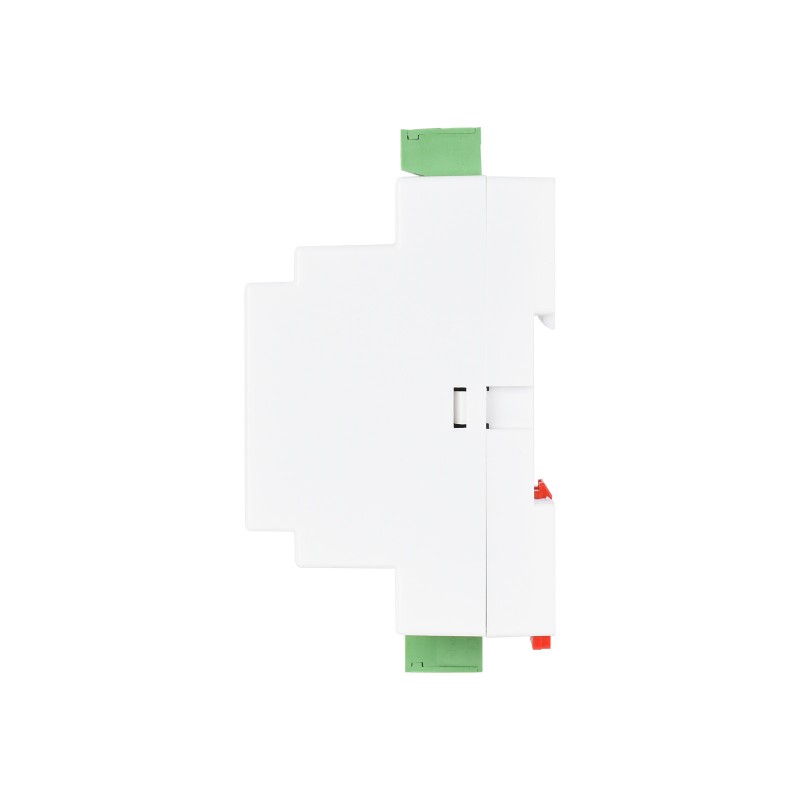

A DIN-sínre szerelhető házkivitel megkönnyíti a kapcsolószekrénybe vagy műszaki összeállításba történő telepítést. A táplálás PoE Ethernet porton vagy csavaros sorkapcson keresztül oldható meg.
Főbb jellemzők
- ipari RS485–Ethernet átalakító
- PoE Ethernet portos változat
- IEEE 802.3af szabványú PoE támogatás
- táplálás és jel elektromos leválasztása
- kétirányú átlátszó adatátvitel RS485 és Ethernet között
- soros szerver, Modbus átjáró és MQTT átjáró funkció
- TCP Server, TCP Client, UDP és UDP Multicast módok támogatása
- VCOM kommunikáció támogatása
- RS485 csatlakozó csavaros sorkapcson keresztül
- 10/100 Mbps Ethernet RJ45 port
- DIN-sínre szerelés támogatása
- adatgyűjtésre, automatizálásra és IoT alkalmazásokra alkalmas
Műszaki specifikációk
| Termék típusa | Soros szerver / Modbus átjáró / MQTT átjáró |
| Alapfunkció | Kétirányú átlátszó adatátvitel RS485 és Ethernet között |
| Soros csatlakozó | Leválasztott RS485 |
| Hálózati csatlakozó | PoE Ethernet RJ45 port |
| Ethernet | 10/100 Mbps, automatikus egyeztetés |
| PoE | IEEE 802.3af |
| Táplálás | 6–36 V DC csavaros sorkapcson vagy PoE porton keresztül |
| Leválasztásvédelem | Táplálás és jel leválasztása |
| Adatsebesség | 300 – 115200 bps |
| Paritás | None, odd, even, mark, space |
| Adatbitek | 5 – 9 bit |
| Támogatott protokollok | Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS |
| Kommunikációs módok | TCP Server, TCP Client, UDP, UDP Multicast, VCOM |
| Konfiguráció | Konfigurációs szoftver, webes felület, eszközkezelő könyvtár |
| Üzemi hőmérséklet | -40 °C és +85 °C között |
| Környezeti páratartalom | 5% – 95% relatív páratartalom |
| Méretek | 88,7 × 72,5 × 24,2 mm |
Kommunikációs lehetőségek
Az átalakító több hálózati kommunikációs módot támogat, például TCP Server, TCP Client, UDP és UDP Multicast módot. Ennek köszönhetően az RS485 eszköz és a felügyeleti rendszer közötti különböző csatlakozási módokhoz igazítható.
A Modbus átjáró támogatása lehetővé teszi RS485 Modbus eszközök Ethernet hálózathoz csatlakoztatását. A modul meglévő RS485 vagy Modbus rendszerek korszerűsítésére is alkalmas, ahol a kommunikációt TCP/IP hálózatra kell átvinni.
PoE táplálás
Ez a változat támogatja a PoE Ethernet porton keresztüli táplálást, így kompatibilis PoE switch vagy PoE injektor használatával a kommunikáció és a táplálás egyetlen Ethernet-kábelen vezethető.
A modul csavaros sorkapcson keresztül is táplálható, 6 – 36 V DC tartományban. A táplálás módját az adott telepítés szerint válassza meg.
Lehetséges felhasználás
- RS485 kommunikáció átalakítása Ethernet hálózatra
- Modbus RTU eszközök csatlakoztatása TCP/IP hálózathoz
- adatgyűjtés szenzoroktól, mérőktől vagy ipari eszközöktől
- IoT átjárók és felügyeleti rendszerek
- RS485 eszközök távoli leolvasása és kezelése
- biztonsági és automatizálási rendszerek
- meglévő RS485 / Modbus telepítések korszerűsítése
Dokumentáció
A dokumentációt, a beállításokat és a használati példákat a gyártó oldalán találja: Waveshare RS485 TO POE ETH (B) Wiki
