Leírás
A Waveshare RS232-TO-RJ45-Console-Cable konzolkábel hálózati eszközök konfigurálására, diagnosztikájára és felügyeletére szolgál azok RJ45 Console portján keresztül. A számítógép vagy soros eszköz oldalán RS232 DB9 Female csatlakozóval, a felügyelt eszköz oldalán pedig RJ45 8P8C csatlakozóval rendelkezik.
A kábel például routerekhez, switchekhez és egyéb kompatibilis RJ45 konzol interfésszel rendelkező eszközökhöz alkalmas, beleértve a Cisco eszközöket is.
Főbb jellemzők
- hálózati eszközök konfigurálására és diagnosztikájára szolgál
- RS232 DB9 Female – RJ45 Console
- routerekhez, switchekhez és egyéb konzolporttal rendelkező eszközökhöz alkalmas
- lapos, hajlékony kábel PVC szigeteléssel
- nagy tisztaságú oxigénmentes réz vezetők
Műszaki adatok
| Csatlakozó 1 | RS232 DB9 Female |
| Csatlakozó 2 | RJ45 Console Male, 8P8C |
| Hossz | 1,8 m |
| Kivitel | lapos kábel |
| Szigetelés | PVC |
| Vezető anyaga | oxigénmentes réz |
| Szín | fekete |
Pinout és bekötés
A csatlakozók RS232 DB9 Female és RJ45 Console lábkiosztása, valamint azok egymáshoz való bekötése a galériában található ábrán látható.
Felhasználás

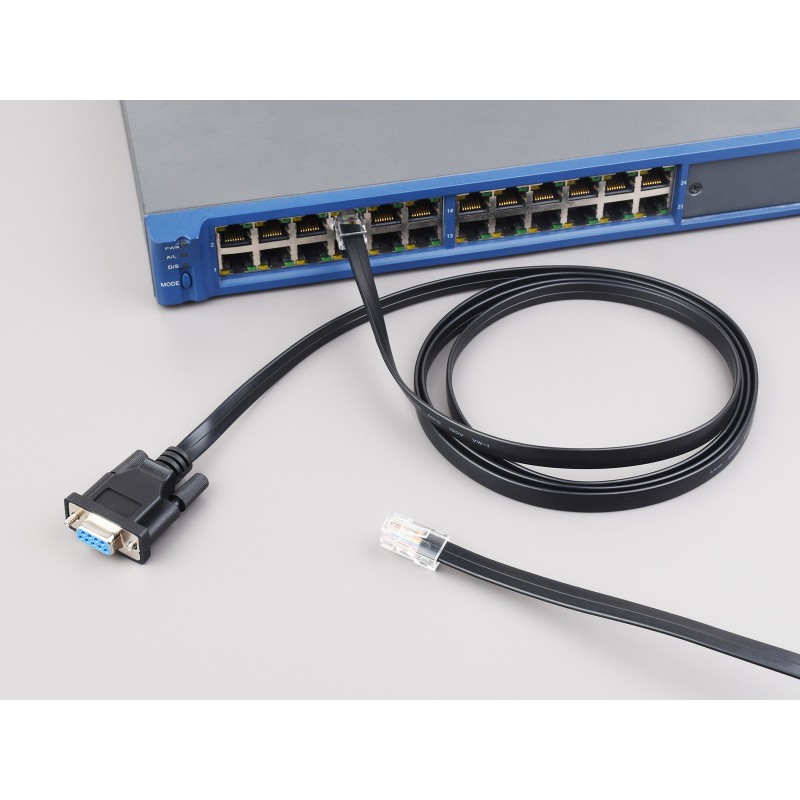

A kábel RS232 DB9 soros porttal rendelkező eszköz és kompatibilis RJ45 Console porttal felszerelt eszköz összekötésére szolgál. Elsősorban routerek, switchek és egyéb hálózati eszközök soros konzolon keresztül történő beállításához használják.
Figyelmeztetés
A kábel RJ45 csatlakozója nem szokványos Ethernet-kapcsolatra való. Ez konzolos soros interfész, ezért használat előtt ellenőrizni kell az adott eszköz konzolportjának bekötési kompatibilitását.
Dokumentáció
A műszaki információk és a bekötés itt találhatók: Waveshare RS232-TO-RJ45-Console-Cable Wiki.
