Leírás

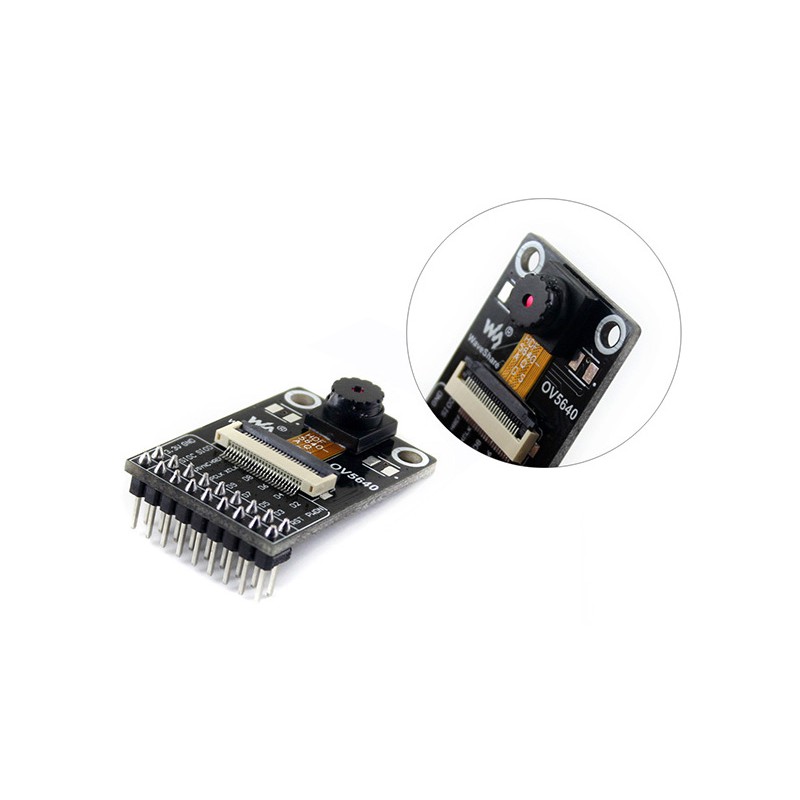

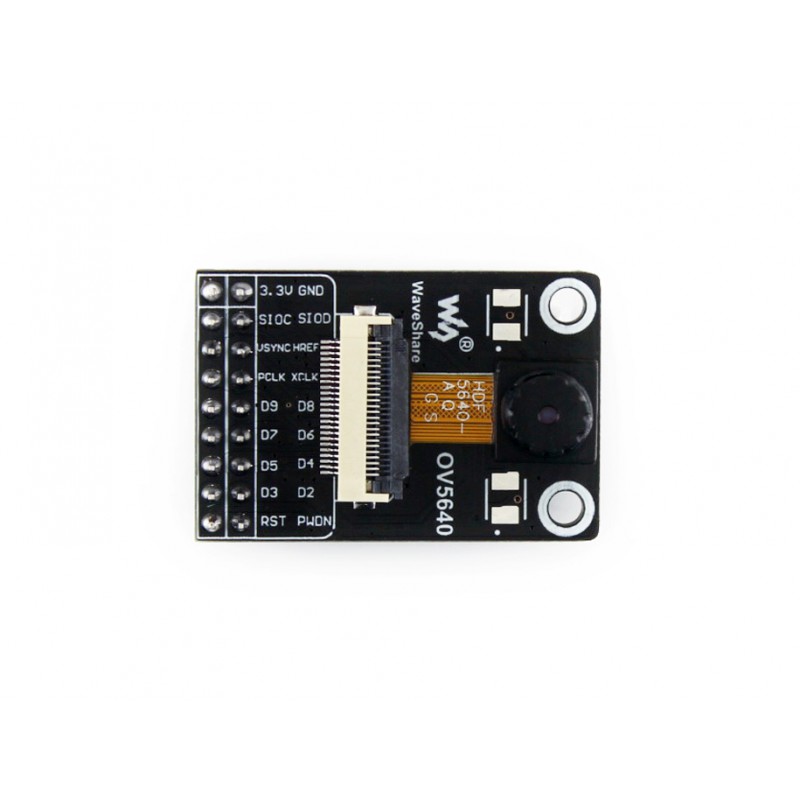

A Waveshare OV5640 Camera Board (A) egy 5 MP-es kameramodul OV5640 érzékelővel és max. 2592 × 1944 px felbontással. Az OV5640 Camera Board sorozat alap és kedvező árú verziója, fejlesztési projektekhez, robotikához, gépi látáshoz és egyéb beágyazott alkalmazásokhoz.
A kamera 8 bites DVP adatinterfészt és I2C-vel kompatibilis SCCB vezérlőinterfészt használ. Az érzékelő automatikus képfeldolgozási funkciókat és több képbeállítási paraméter manuális szabályozását is támogatja.
Főbb jellemzők
- 5 MP-es OV5640 érzékelő
- max. 2592 × 1944 px felbontás
- 63°-os diagonális látószög
- 8 bites DVP adatinterfész
- I2C-vel kompatibilis SCCB vezérlés
- automatikus expozíció és fehéregyensúly
- telítettség, színárnyalat, gamma-korrekció és élesség állítása
- felbontásváltás, képkivágás és képeltolás támogatása
Műszaki adatok
| Érzékelő | OV5640 |
| Felbontás | 5 MP, 2592 × 1944 px |
| Pixelméret | 1,4 × 1,4 µm |
| Érzékelő mérete | 1/4″ |
| Rekesz | F2.8 |
| Fókusztávolság | 2,8 mm |
| Látószög | 63° diagonálisan |
| Adatinterfész | DVP 8-bit |
| Vezérlőinterfész | SCCB, I2C-vel kompatibilis |
| Tápfeszültség | 3,3 V |
| Méretek | 35,7 × 23,9 mm |
Támogatott képformátumok
A kamera YUV422/420, YCbCr422, RGB565/555/444, CCIR656, RAW RGB és tömörített adatformátumokat támogat.
Az OV5640 Camera Board verzióinak összehasonlítása
| Verzió | Fő különbség |
| Camera Board (A) | alap, kedvező árú verzió |
| Camera Board (B) | halszemoptika, 170°-os látószög |
| Camera Board (C) | autofókusz és beépített megvilágítás |
A csomag tartalma
- 1× Waveshare OV5640 Camera Board (A)
Dokumentáció
A bekötési rajz, adatlapok, mintakód és további anyagok a Wiki oldalon találhatók.
