Leírás

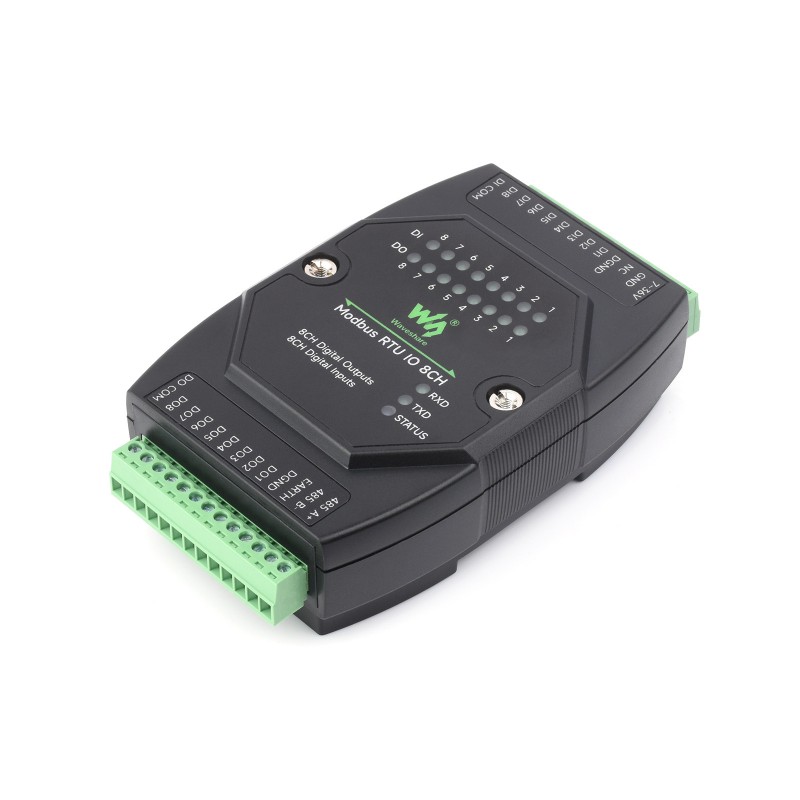

A Waveshare Modbus RTU IO 8CH egy ipari bemeneti/kimeneti modul RS485 és Modbus RTU protokollos kommunikációval. 8 digitális bemenetet és 8 digitális kimenetet kínál, így alkalmas állapotjelek gyűjtésére és eszközök vezérlésére automatizálási, felügyeleti és irányítási rendszerekben.
A digitális bemenetek aktív és passzív bekötést, valamint NPN/PNP jeleket is támogatnak. A kimenetek tranzisztoros open-drain kimenetekként vannak kialakítva, csatornánként legfeljebb 500 mA terhelőárammal. Tehát nem relés kimenetekről van szó.
Főbb jellemzők
- 8 digitális bemenet + 8 digitális kimenet
- kommunikáció RS485 és szabványos Modbus RTU protokollon keresztül
- aktív és passzív digitális bemenetek, NPN és PNP támogatás
- leválasztott tranzisztoros open-drain kimenetek csatornánként 500 mA-ig
- galvanikus leválasztás és többlépcsős védőáramkörök
- állítható eszközcím és több modul csatlakoztatásának lehetősége egyetlen RS485 buszra
- szerelés szabványos 35 mm-es DIN-sínre
Műszaki specifikációk
| Kommunikációs interfész | RS485 |
| Protokoll | Modbus RTU |
| Tápfeszültség | 7–36 V DC |
| Digitális bemenetek | 8× DI, 5–36 V, aktív / passzív, NPN vagy PNP |
| Bemeneti leválasztás | kétirányú optocsatolós leválasztás |
| Digitális kimenetek | 8× open-drain tranzisztoros kimenet |
| Kimeneti terhelés | max. 500 mA csatornánként |
| Kimeneti feszültség | 5–36 V DC |
| Átviteli sebességek | 4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 128000 / 256000 bps |
| Alapértelmezett beállítás | 9600, N, 8, 1 |
| Eszközcím | 1–255, alapértelmezett 1 |

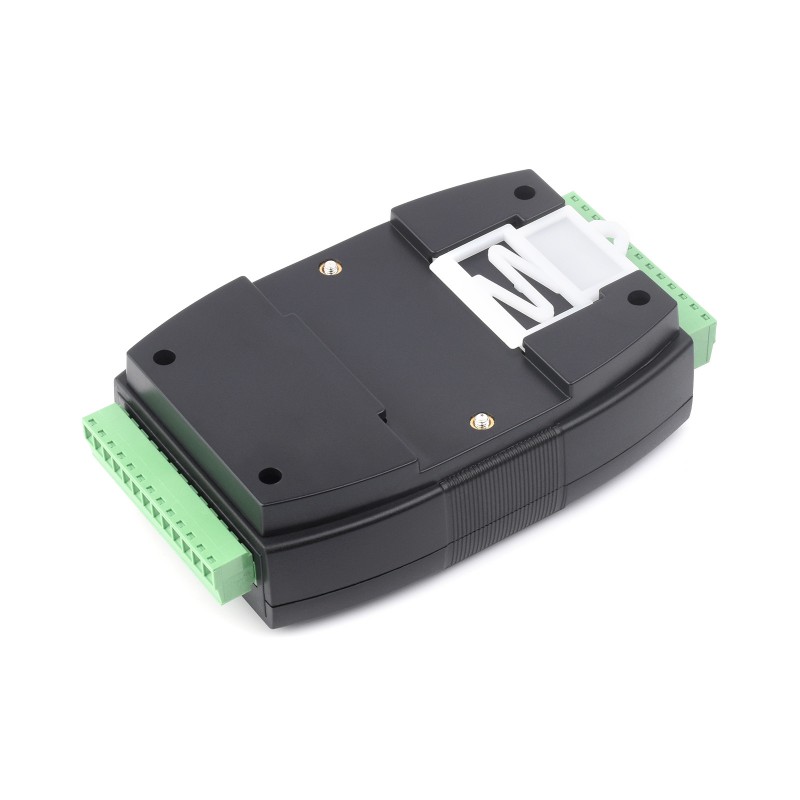

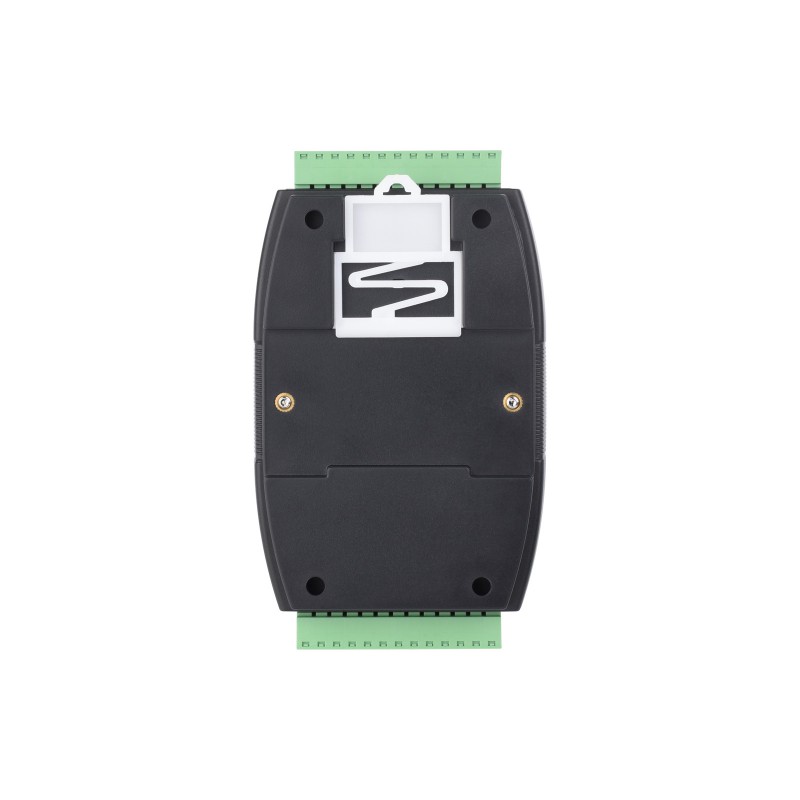

| Szerelés | 35 mm-es DIN-sín |
Digitális bemenetek és kimenetek
A nyolc digitális bemenet aktív és passzív jeleket, valamint NPN vagy PNP típusú bekötést támogat. A bemenetek optikailag leválasztottak és szoftveres pergésmentesítéssel rendelkeznek.
A nyolc digitális kimenet Darlington-tranzisztorokat használ open-drain kapcsolásban, csatornánként legfeljebb 500 mA árammal. A beépített védődiódák lehetővé teszik induktív terhelések, például külső relék vezérlését is.
A kimenetek nem potenciálmentes reléérintkezők. A terhelés csatlakoztatásakor be kell tartani a megfelelő open-drain bekötést, valamint a megengedett feszültséget és áramot.
Vezérlési üzemmódok
Minden kimeneti csatorna külön-külön konfigurálható. A modul például az alábbiakat támogatja:
- Normal mode – a kimenetet Modbus parancsok vezérlik,
- Linkage mode – a kimenet a hozzá tartozó digitális bemenet állapotát követi,
- Toggle mode – a bemenetre érkező impulzus átváltja a kimenet állapotát,
- Edge Trigger mode – a bemeneti szintváltozás megváltoztatja a kimenet állapotát,
- Flash ON / Flash OFF – időkorlátos bekapcsolás vagy kikapcsolás a kimeneten.
Védelmi elemek
A modul tápfeszültség-leválasztással, nagy sebességű optocsatolókkal, TVS-védelemmel, visszaállítható biztosítékkal, valamint túlfeszültség- és túláramvédelemmel rendelkezik. Ezek az elemek növelik a zavarvédettséget, az ESD-vel és a tranziens jelenségekkel szembeni ellenállóságot ipari környezetben.

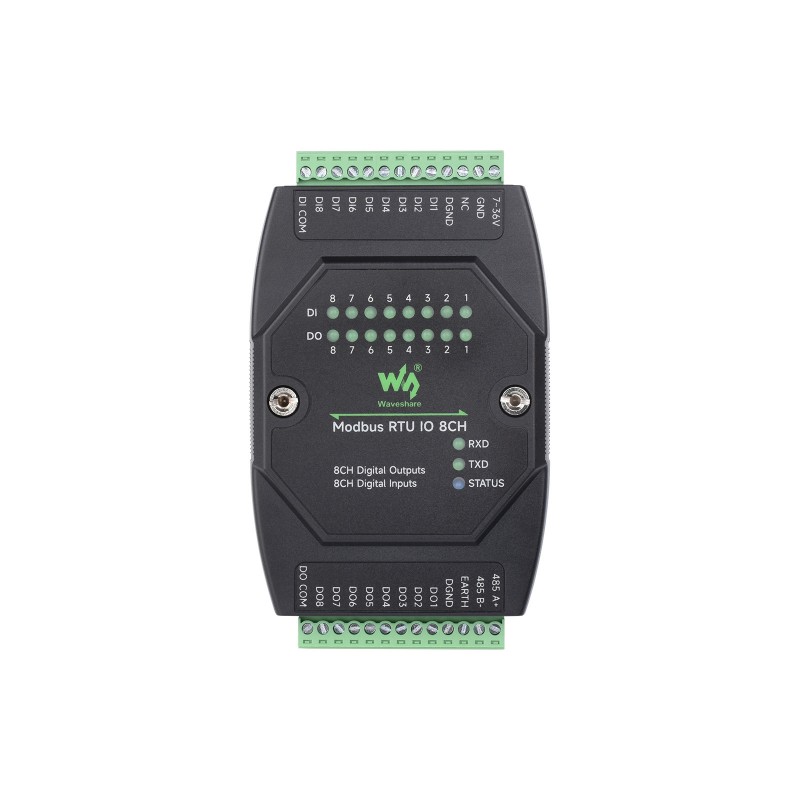

Bekötés és LED-visszajelzés
- DI 1–8 – az egyes digitális bemenetek állapota
- DO 1–8 – az egyes digitális kimenetek állapota
- RXD – adatvétel RS485-ön keresztül
- TXD – adatküldés RS485-ön keresztül
- STATUS – a modul működési állapotának jelzése
Felhasználási lehetőségek
- ipari automatizálás
- PLC- és irányítórendszerek bővítése
- érzékelők, nyomógombok és végálláskapcsolók állapotának gyűjtése
- külső relék, szelepek és jelzőeszközök vezérlése
- távoli I/O RS485-ön keresztül
- felügyeleti és biztonsági rendszerek
- épület- és technológiai berendezések automatizálása
Csomag tartalma
- 1× Waveshare Modbus RTU IO 8CH
- 1× tápfeszültség-csatlakozó adapter
- 1× csavarhúzó
A tápegység nem része a csomagnak. A gyártó normál használat esetén 12 V DC tápegységet ajánl.
A bemenetek és kimenetek bekötése, a Modbus regiszterek, a kommunikációs parancsok, a cím és a baudrate beállítása, valamint tesztelési példák a Wiki – Modbus RTU IO 8CH oldalon találhatók.
