Leírás

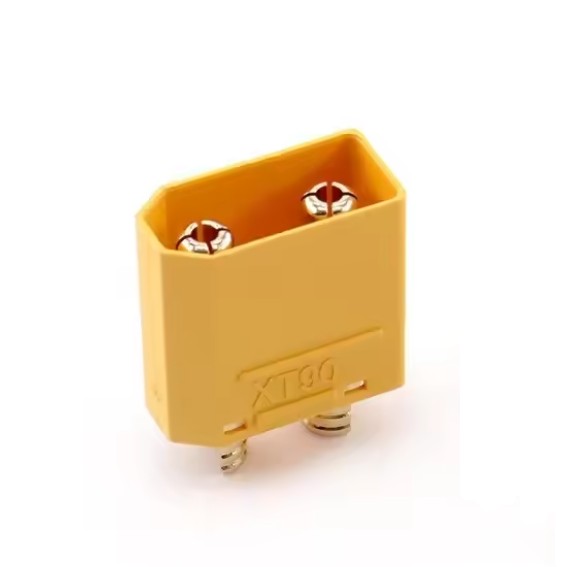

Az XT90 egy kétpólusú erőátviteli csatlakozó egyenáramú alkalmazásokhoz, 90 A folyamatos terhelhetőséggel. Az 5 mm átmérőjű, aranyozott rugós érintkezők PA nejlon házba vannak fröccsöntve, így egységes szerkezet jön létre, amely ellenáll a mechanikai igénybevételnek ismételt csatlakoztatás és szétválasztás során.

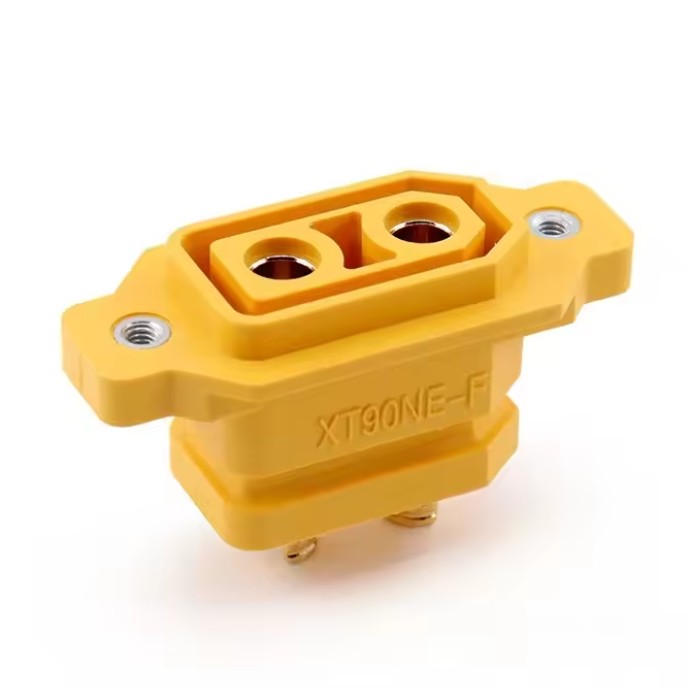

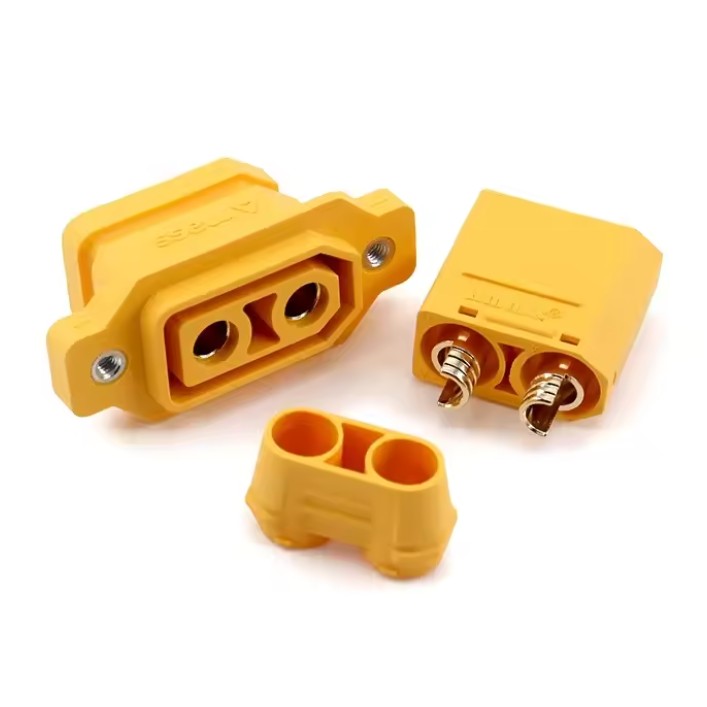

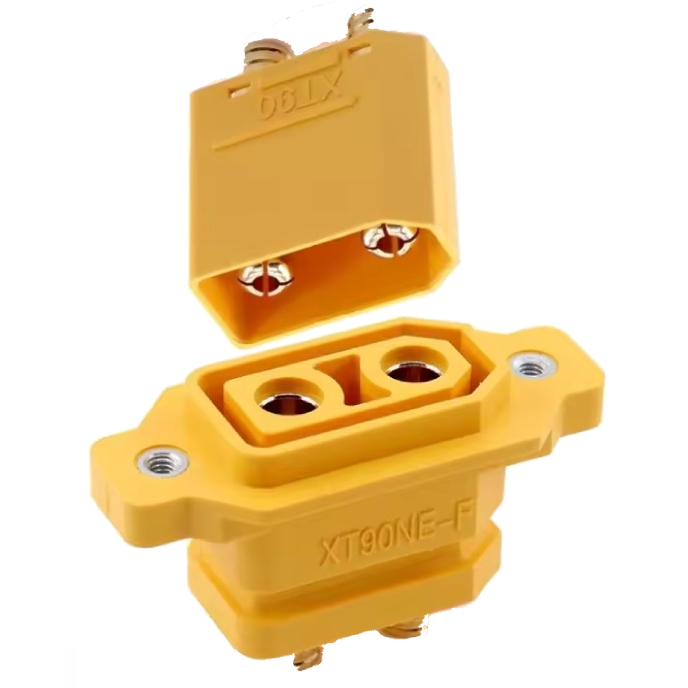

A csatlakozó szabványos és paneles kivitelben is elérhető. Az XT90E-M és XT90E-F paneles változatok lehetővé teszik a rögzített szerelést a készülék burkolatába vagy dobozába. A csatlakozó kialakítása megakadályozza a polaritás felcserélését, a házon plusz és mínusz jelölés található.
Elektromos paraméterek
- Folyamatos áram: 90 A
- Rövid idejű impulzusáram: 120 A
- Névleges feszültség: DC 500 V
- Érintkezési ellenállás: ≤ 0,4 mΩ
- Ajánlott vezeték: AWG 10–12 (4–6 mm²)
Felépítés
- Ház anyaga: PA nejlon (magas hőmérsékletű)
- Érintkezők anyaga: réz, aranyozott rugós érintkező
- Érintkező átmérője: 5 mm
- Üzemi hőmérséklet: −20 és +80 °C között
- Forrasztási hőmérséklet: 350–400 °C
Tipikus felhasználás
- Akkumulátor-összeállítások és BMS rendszerek
- Elektromos kerékpárok, rollerek és egyéb EV alkalmazások
- RC modellek, drónok, UAV és FPV technika
- Robotika és nagy teljesítményű hajtásrendszerek
- Hordozható energiatároló állomások és hálózaton kívüli napelemes rendszerek
A női csatlakozót (female) szabványosan az akkumulátor oldalára szerelik, hogy csökkentsék a rövidzárlat kockázatát leválasztott állapotban. Forrasztáskor 350–400 °C hőmérsékletű forrasztóállomást kell használni; a csatlakozóházban lévő félkör alakú forrasztási felületek megkönnyítik a forraszanyag felvitelét. Egy darab csomagolása műanyag kábelvédő burkolatot tartalmaz.
