Leírás

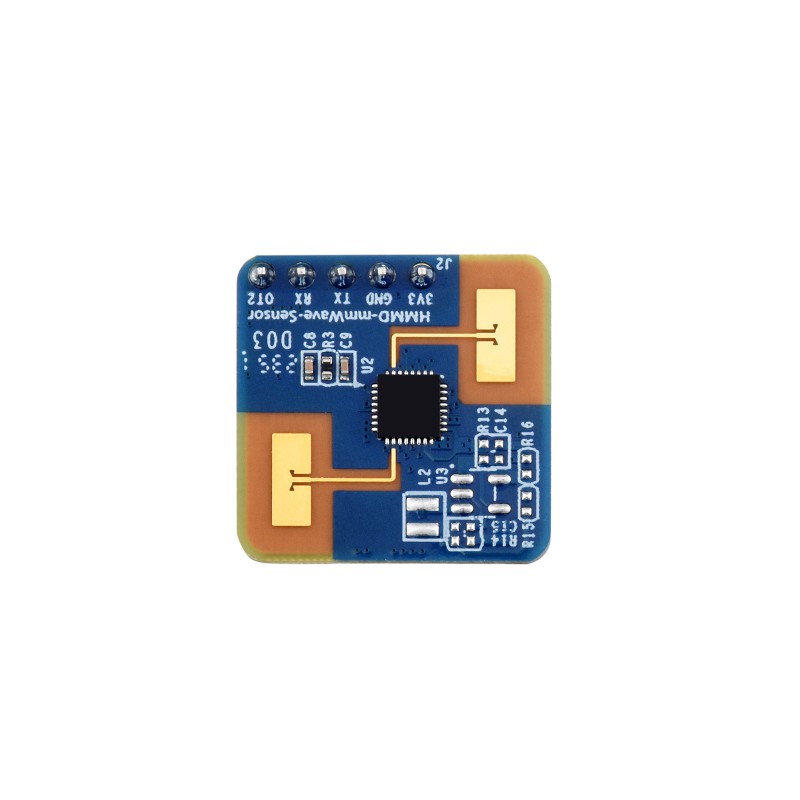

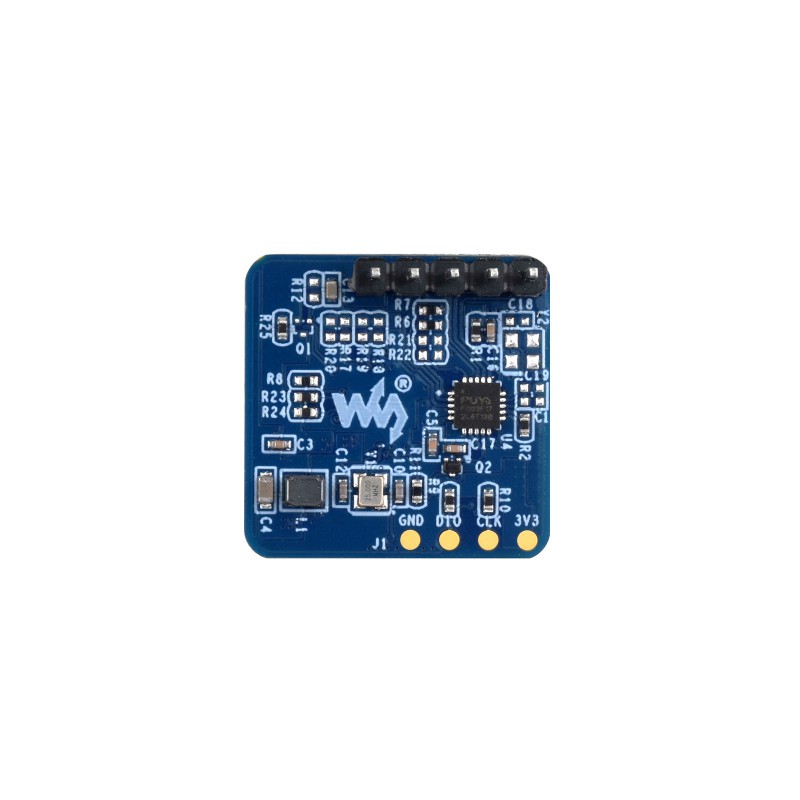

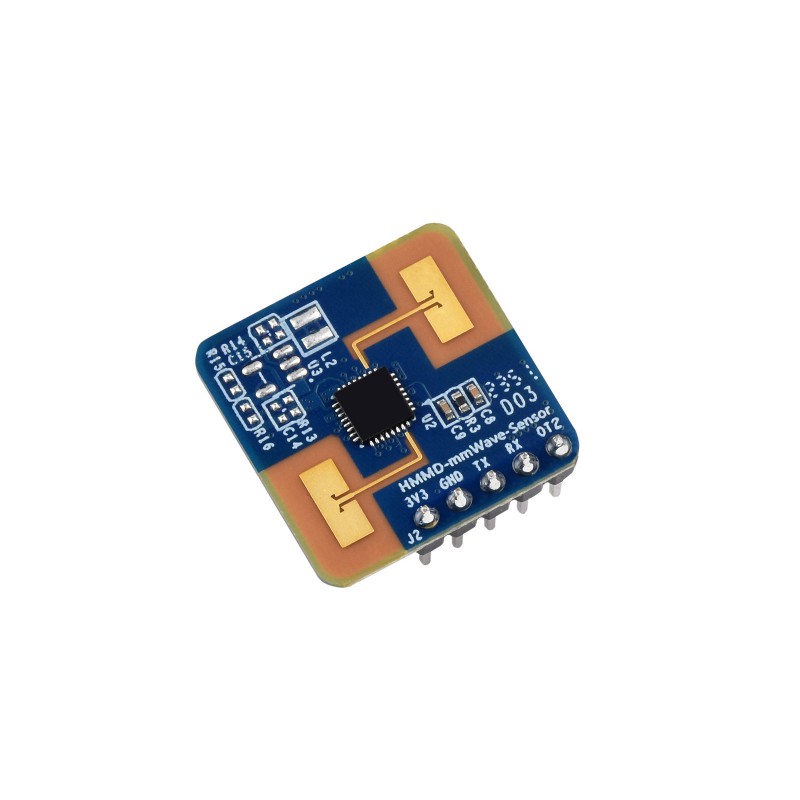

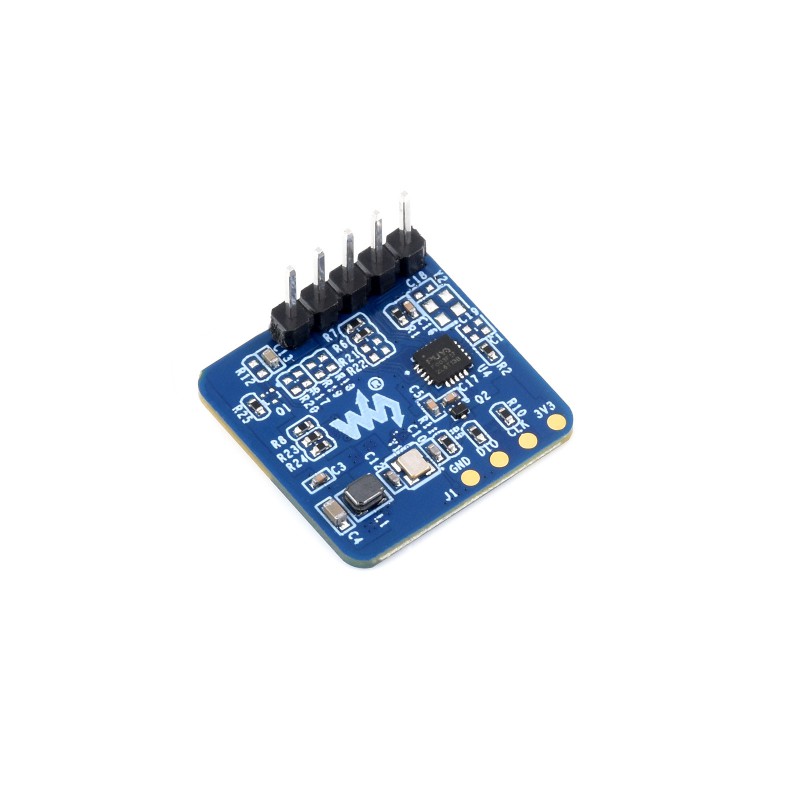

Waveshare HMMD 24 GHz-es mmWave jelenlét-érzékelő egy kompakt radaros érzékelő, amely emberi jelenlét, mozgás és mikromozgás érzékelésére szolgál. FMCW technológiát használ, és a 24 – 24,25 GHz frekvenciasávban működik.
A hagyományos PIR érzékelőkkel ellentétben az mmWave radar az emberi test finom mikromozgásait is képes érzékelni. Ennek köszönhetően akkor is alkalmas személy jelenlétének érzékelésére, amikor az illető alig mozog, például ül vagy áll.
Az érzékelő AIoT mmWave SoC SXKMXXX0 lapkára épül, és beépített algoritmust tartalmaz az emberi mozgás, mikromozgás és jelenlét érzékelésére. Támogatja az érzékelési tartomány, az érzékenység és a távollét-jelentés késleltetésének beállítását UART kommunikáción keresztül.
A modul UART kommunikációs interfészt és GPIO kimenetet biztosít, így csatlakoztatható fejlesztői kártyákhoz, például Raspberry Pi-hoz, Raspberry Pi Pico-hoz, Arduinóhoz, ESP32-höz vagy más mikrokontrollerekhez. Kompakt, 20 × 20 mm méretének köszönhetően könnyen integrálható okosotthon-eszközökbe, világítótestekbe, biztonsági rendszerekbe vagy AIoT projektekbe.
Figyelmeztetés: Az érzékelési távolság és a megbízhatóság függ a szerelési módtól, az érzékelő tájolásától, az érzékenységi beállítástól, a környezettől és az érzékelési térben lévő akadályoktól. Konkrét eszközben történő használat esetén javasoljuk az érzékelő tesztelését és az érzékelési beállítások szükség szerinti módosítását.
Főbb jellemzők
- 24 GHz-es mmWave radar – emberi jelenlét, mozgás és mikromozgás érzékelése
- FMCW technológia – frekvenciamodulált folytonos hullámú radar
- Mikromozgás-érzékelés – ülő vagy álló személy jelenlétének felismerésére is alkalmas
- Beépített emberérzékelő algoritmus – jelfeldolgozás közvetlenül a modulban
- UART kommunikáció – távolság, érzékenység és távollét-késleltetés konfigurálása
- GPIO kimenet – egyszerű érzékelési jelzés a mikrokontroller számára
- Falra vagy mennyezetre szerelhető – a telepítési módtól függően eltérő hatótávolság
- Kompakt, 20 × 20 mm méret – egyszerű integráció eszközökbe
- Több platform támogatása – Raspberry Pi, RP2040, Arduino, ESP32
Műszaki adatok
| Modell | HMMD-mmWave-Sensor |
| SKU | 26536 |
| Chip / SoC | SXKMXXX0 |
| Frekvenciasáv | 24 – 24,25 GHz |
| Sávszélesség | 0,25 GHz |
| Moduláció | FMCW |
| Antenna | Integrált 24 GHz-es 1T1R antenna |
| Tápfeszültség | 3,3 V |
| Kimeneti interfész | UART / GPIO |
| Alapértelmezett UART sebesség | 115200 bps |
| Hatótávolság falra szerelve | Mozgó személy akár 10 m, mikromozgás akár 6 m |
| Hatótávolság mennyezetre szerelve | Mozgó személy akár 5 m, mikromozgás akár 4 m |
| Érzékelési távolság felbontása | 0,7 m |
| Érzékelési szög | ±60° |
| Érzékelési pontosság | 0,15 m mozgó célpont esetén 10 m radiális távolságig |
| Átlagos működési áram | 50 mA |
| Adatfrissítési ciklus | 100 ms |
| Üzemi hőmérséklet | -40 és +85 °C között |
| Méretek | 20 × 20 mm |
Lábkiosztás
| VCC | 3,3 V tápfeszültség |
| GND | Föld |
| RX | A modul UART vevő lába |
| TX | A modul UART adó lába |
| OUT | GPIO érzékelési kimenet |
Felhasználás
- személy jelenlétének érzékelése helyiségben
- világítás automatikus vezérlése
- okosotthon és AIoT eszközök
- intelligens biztonsági rendszerek
- mozgás- és mikromozgás-érzékelés
- helyiség foglaltságának figyelése
- projektek Raspberry Pi-vel, Arduinóval, ESP32-vel, RP2040-nal
A bekötésről, konfigurálásról és használatról további információkat a gyártó oldalán talál: Waveshare HMMD mmWave Sensor Wiki
