Leírás

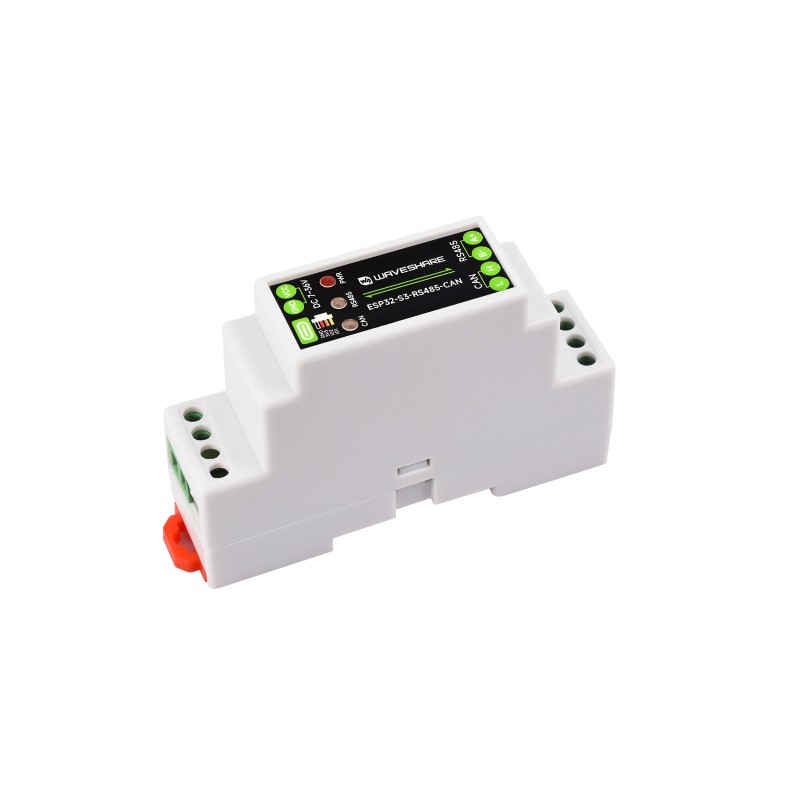

A Waveshare ESP32-S3-RS485-CAN egy ipari vezérlőkártya, amely a ESP32-S3 mikrokontrollerre épül. AIoT-alkalmazásokhoz, automatizáláshoz, távoli felügyelethez, eszközvezérléshez és ipari modulokkal való kommunikációhoz készült RS485 és CAN interfészen keresztül.
A kártya a 2,4 GHz-es WiFi és a Bluetooth LE vezeték nélküli kommunikációt vezetékes ipari interfészekkel kombinálja. Ennek köszönhetően alkalmas például szenzoradatok gyűjtésére, Modbus RS485 eszközökkel való kommunikációra, CAN eszközök csatlakoztatására vagy webes felület létrehozására vezérléshez és felügyelethez.
A modul a ESP32-S3 mikrokontrollert használja 32 bites, kétmagos Xtensa LX7 processzorral, akár 240 MHz órajellel. A kártyán 16 MB Flash, USB-C csatlakozó a tápláláshoz, firmware-feltöltéshez és hibakereséshez, valamint sorkapocs az ipari tápláláshoz 7–36 V DC tartományban található.
Az RS485 és CAN interfész egyaránt csavaros sorkapcsokra van kivezetve. A kártya digitális leválasztást, a kommunikációs rész leválasztott táplálását és védőáramköröket tartalmaz, például TVS-védelmet, túlfeszültség-védelmet és ESD-védelmet. Az RS485 és a CAN számára egyaránt 120 Ω-os lezáró ellenállás van előkészítve a kártyán, amely alapértelmezés szerint nincs bekötve, és jumperrel aktiválható.
Főbb jellemzők
- Ipari ESP32-S3 vezérlőkártya – alkalmas AIoT-alkalmazásokhoz, automatizáláshoz és távoli felügyelethez
- ESP32-S3 mikrokontroller – kétmagos Xtensa LX7 processzor, akár 240 MHz
- WiFi és Bluetooth LE – 2,4 GHz-es WiFi 802.11 b/g/n és Bluetooth 5 LE
- Leválasztott RS485 interfész – alkalmas RS485 Modbus modulok és szenzorok csatlakoztatására
- Leválasztott CAN interfész – eszközök csatlakoztatása CAN buszra
- USB-C csatlakozó – táplálás, firmware-feltöltés és USB-kommunikáció
- Táplálás 7–36 V DC – ipari bemeneti tápfeszültség-tartomány sorkapcson keresztül
- Digitális leválasztás és leválasztott táplálás – a külső jelekből származó zavarok hatásának csökkentése
- Védőáramkörök – TVS-diódák, túlfeszültség-védelem és ESD-védelem
- LED-jelzők – táplálás, RS485 TX/RX és CAN kommunikáció visszajelzése
- PCF85063 RTC chip – időzített feladatok támogatása

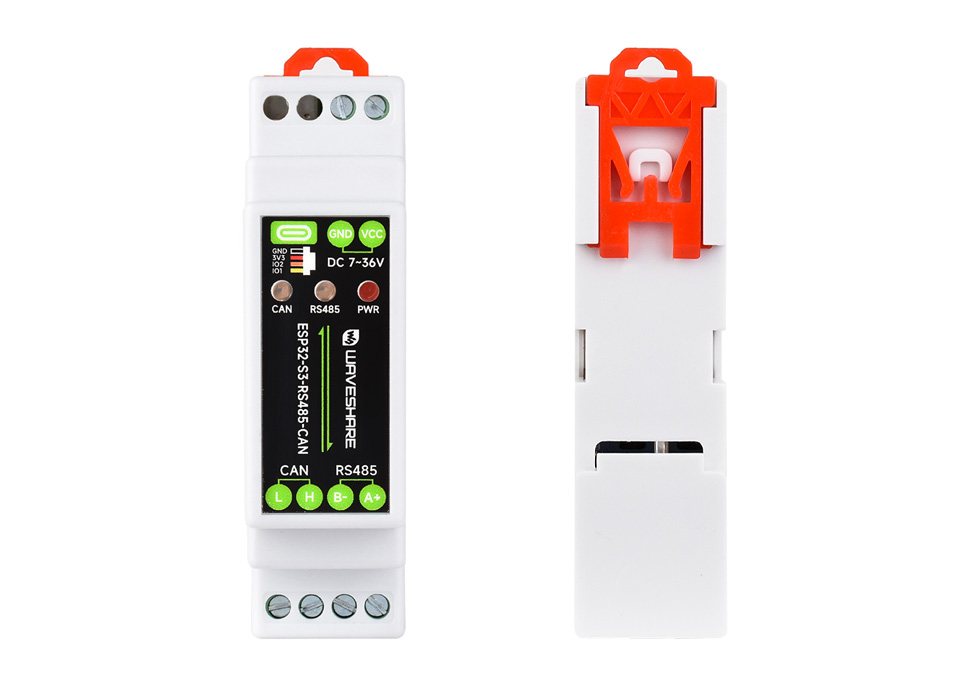

- ABS DIN-sines ház – alkalmas elosztószekrénybe szereléshez
Műszaki specifikációk
| Mikrokontroller | ESP32-S3 |
| Processzor | 32 bites Xtensa LX7, kétmagos |
| Processzor-órajel | akár 240 MHz |
| Flash memória | 16 MB |
| Vezeték nélküli kommunikáció | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| USB-csatlakozó | USB Type-C |
| USB-funkciók | Táplálás, USB-kommunikáció, firmware-feltöltés, hibakeresés |
| Táplálás sorkapcson keresztül | 7–36 V DC |
| RS485 interfész | Leválasztott RS485, csavaros sorkapocs |
| CAN interfész | Leválasztott CAN, csavaros sorkapocs |
| RS485 irányvezérlés | Automatikus hardveres vezérlés |
| RS485 védelem | TVS-dióda, túlfeszültség-védelem, ESD-védelem |
| CAN védelem | TVS-dióda, túlfeszültség-védelem, ESD-védelem |
| RS485 lezáró ellenállás | 120 Ω, alapértelmezés szerint nincs bekötve, jumperrel aktiválható |
| CAN lezáró ellenállás | 120 Ω, alapértelmezés szerint nincs bekötve, jumperrel aktiválható |
| RTC | PCF85063 |
| Antenna | Integrált kerámiaantenna, IPEX 1 lehetőség külső antennához ellenállás-módosítás után |
| Bővítőcsatlakozó | 2,0 mm-es tűsor további modulok csatlakoztatásához |
| LED-jelzők | PWR, RS485 TX/RX, CAN |
| Ház | ABS védőház 35 mm-es DIN-sínre szerelés támogatásával |

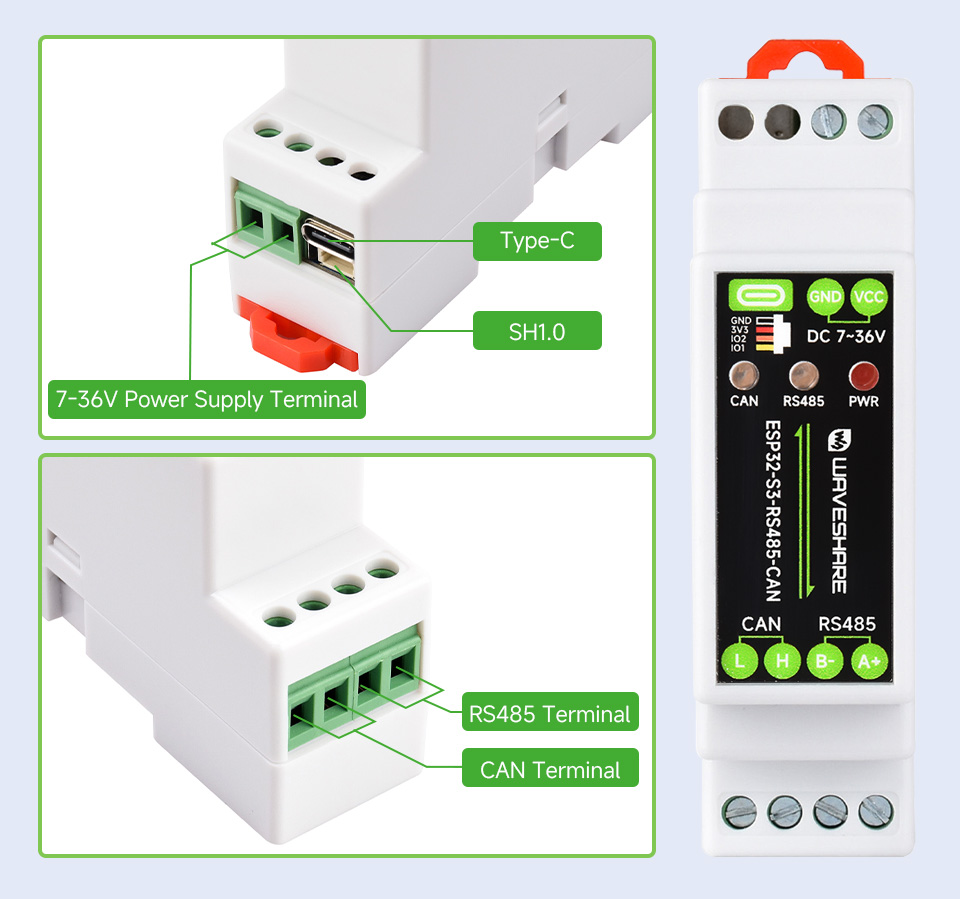

Csatlakozók és interfészek leírása
| Power + | Pozitív tápfeszültség-bemenet, DC 7–36 V |
| Power – | Negatív tápfeszültség-bemenet |
| USB Type-C | Táplálás, USB-kommunikáció, firmware-feltöltés és hibakeresés |
| RS485 A+ | RS485 pozitív adatvonal |
| RS485 B- | RS485 negatív adatvonal |
| CAN H | CAN High jel |
| CAN L | CAN Low jel |
| SH1.0 GND | Föld a bővítőcsatlakozóhoz |
| SH1.0 3V3 | 3,3 V kimenet |
| GPIO1 / GPIO2 | ESP32-S3 GPIO lábak külső csatlakoztatáshoz |
LED-jelzők
- PWR – piros táplálásjelző, USB-csatlakoztatás és észlelt feszültség esetén világít
- RS485 – zöld jelzés RS485-ön történő adatküldéskor, kék jelzés adatfogadáskor
- CAN – villog a CAN-interfészen történő adatátvitel közben
Csomagolás tartalma
- 1× Waveshare ESP32-S3-RS485-CAN
- 1× SH1.0 4 tűs kábel, kb. 150 mm
- 1× csavarhúzó
Felhasználás
- ipari IoT- és AIoT-alkalmazások
- kommunikáció RS485 / Modbus eszközökkel
- kommunikáció CAN buszon lévő eszközökkel
- távoli felügyelet és adatgyűjtés
- eszközök webes vezérlése WiFi-n keresztül
- automatizálás és vezérlőrendszerek
- ipari kommunikációs eszközök prototípus-fejlesztése
- szerelés elosztószekrénybe DIN-sínre
A bekötésről, dokumentációról és használatról további információk a gyártó oldalán találhatók: Waveshare ESP32-S3-RS485-CAN Wiki
