Leírás

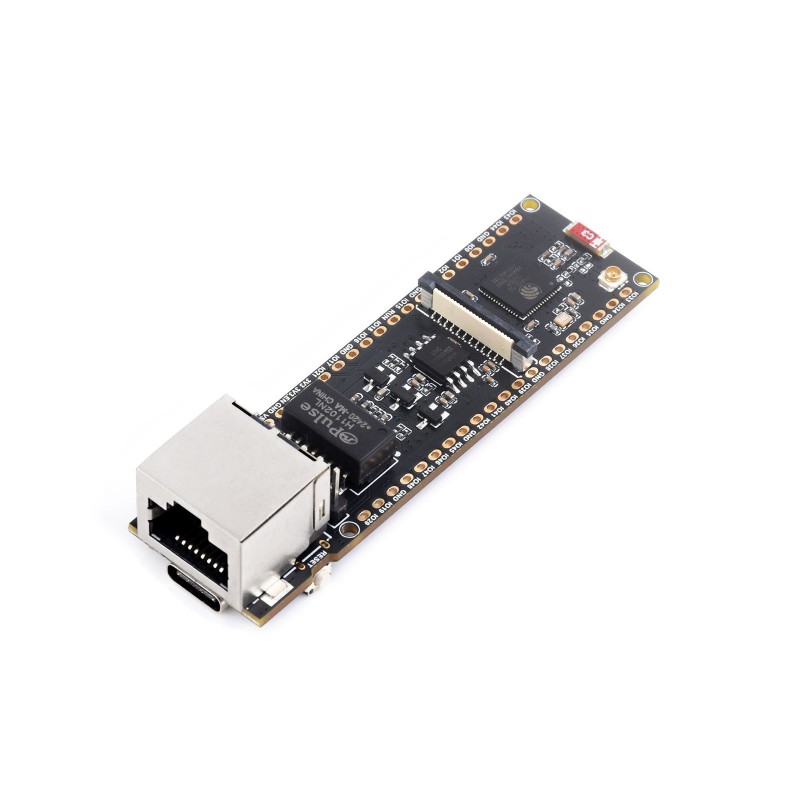

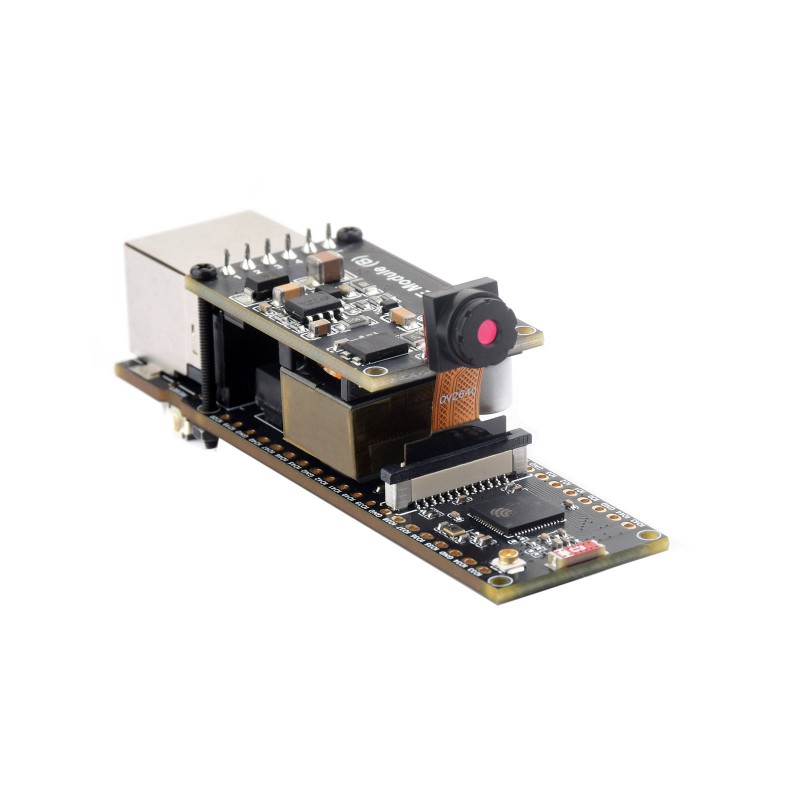

A Waveshare ESP32-S3-POE-ETH-CAM-KIT egy ESP32-S3R8 mikrokontrollerre épülő fejlesztői kártya, amely WiFi-t, Bluetooth 5-öt és vezetékes Ethernet kapcsolatot kombinál. Ez a verzió PoE modult és 5 MP-es OV5640 kamerát tartalmaz, így képfelvételre, megfigyelésre és AIoT alkalmazásokra fókuszáló projektekhez is alkalmas.
A PoE-nek köszönhetően a tápellátás és az adatátvitel egyetlen Ethernet-kábelen keresztül is megoldható. A kártya TF/microSD foglalatot, USB-C-t, kamera interfészt és Pico-kompatibilis lábakat is tartalmaz a további bővítésekhez.
Főbb jellemzők
- WiFi, Bluetooth 5 és 10/100 Mbps Ethernet
- PoE tápellátás Etherneten keresztül
- 5 MP-es OV5640 kamera a csomagban
- TF/microSD foglalat adatok és képek tárolásához
- USB-C a tápellátáshoz, programozáshoz és hibakereséshez
- Pico-kompatibilis interfész
- külső WiFi/Bluetooth antenna csatlakoztatásának lehetősége
Műszaki specifikációk
| Mikrokontroller | ESP32-S3R8 |
| Processzor | Xtensa 32-bites LX7, 2 magos, akár 240 MHz |
| Memória | 16 MB Flash, 8 MB PSRAM |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Ethernet | W5500, 10/100 Mbps RJ45 |
| PoE | IEEE 802.3af, PoE modul a csomagban |
| Tárhely | TF / microSD |
| USB | USB-C |
| Antenna | integrált kerámia + IPEX1 csatlakozó |

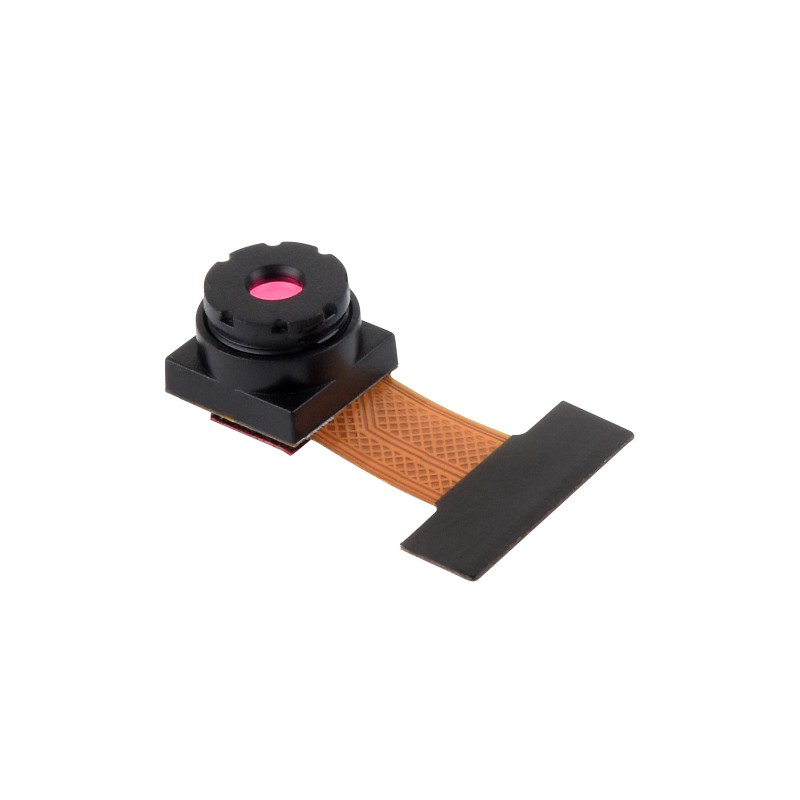

OV5640 kamera
| Szenzor | OV5640 |
| Felbontás | 5 MP, akár 2592 × 1944 px |
| Szenzorméret | 1/4″ |
| Fókusztávolság | 4,1 mm |
| Rekesznyílás | F2.8 |
| Látószög | 68° átlós / 55° vízszintes / 42° függőleges |
| Interfész | DVP |
A kártya interfészei

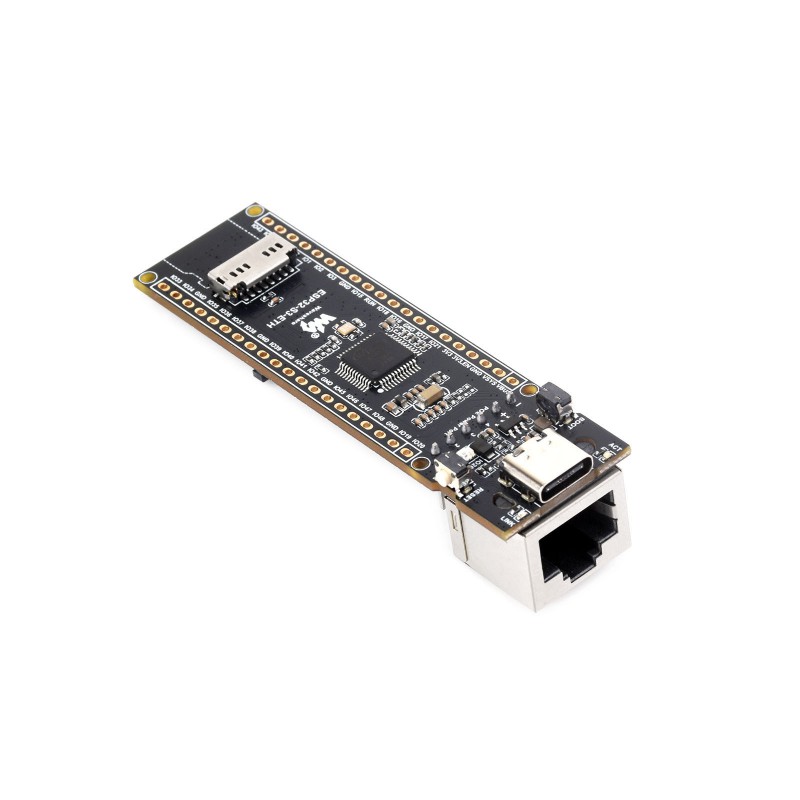

A kártya TF/microSD foglalatot, kamera interfészt és 10/100 Mbps Ethernet portot tartalmaz. Elhelyezkedésük az ábrán látható.

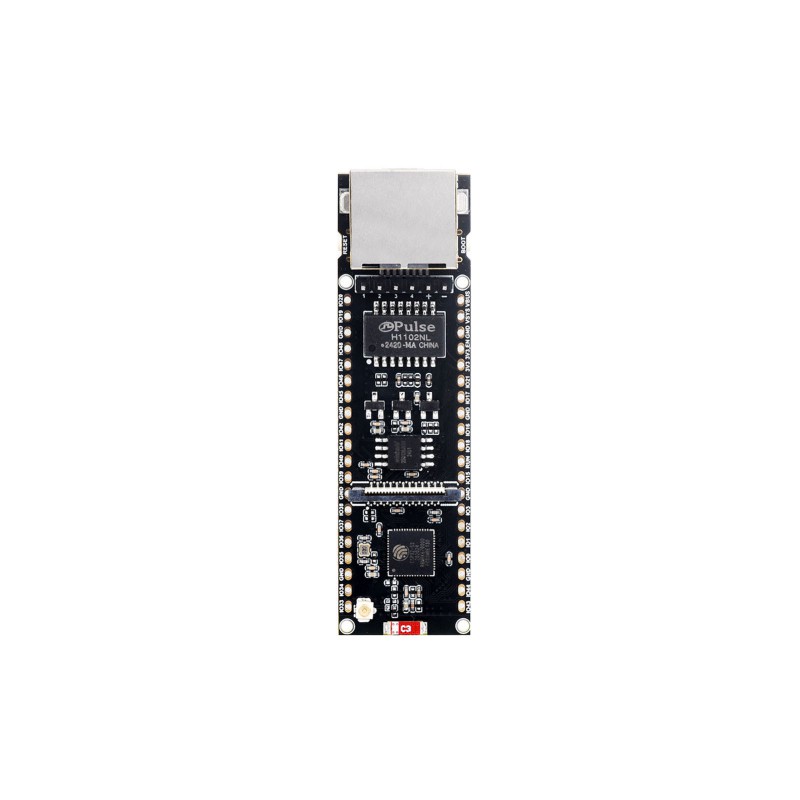

A kártya elrendezése
Az ábrán a kártya fő részei vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-S3R8 | 9 | Kamera interfész |
| 2 | W25Q128 – 16 MB Flash | 10 | IPEX1 csatlakozó külső antennához |
| 3 | W5500 – Ethernet chip | 11 | Kerámia WiFi/Bluetooth antenna |
| 4 | H1102NLT – Ethernet transzformátor | 12 | TF / microSD foglalat |
| 5 | JW5060 – feszültségszabályozó | 13 | BOOT gomb |
| 6 | USB-C | 14 | ACT jelző |
| 7 | RJ45 Ethernet 10/100 Mbps | 15 | LINK jelző |
| 8 | Csatlakozó a PoE modulhoz | 16 | RESET gomb |
Pinout
A tápellátási, GPIO, UART, USB, TF/microSD és Ethernet jelek elrendezése külön ábrán látható. A kártya Pico-kompatibilis 40 pines interfészt használ a további perifériák egyszerű csatlakoztatásához.
PoE tápellátás

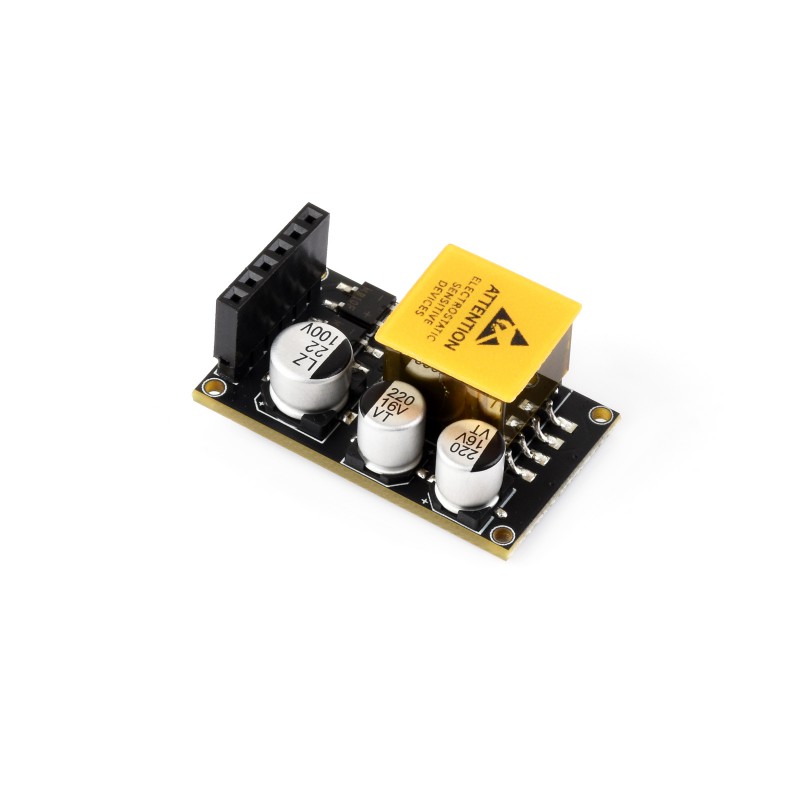

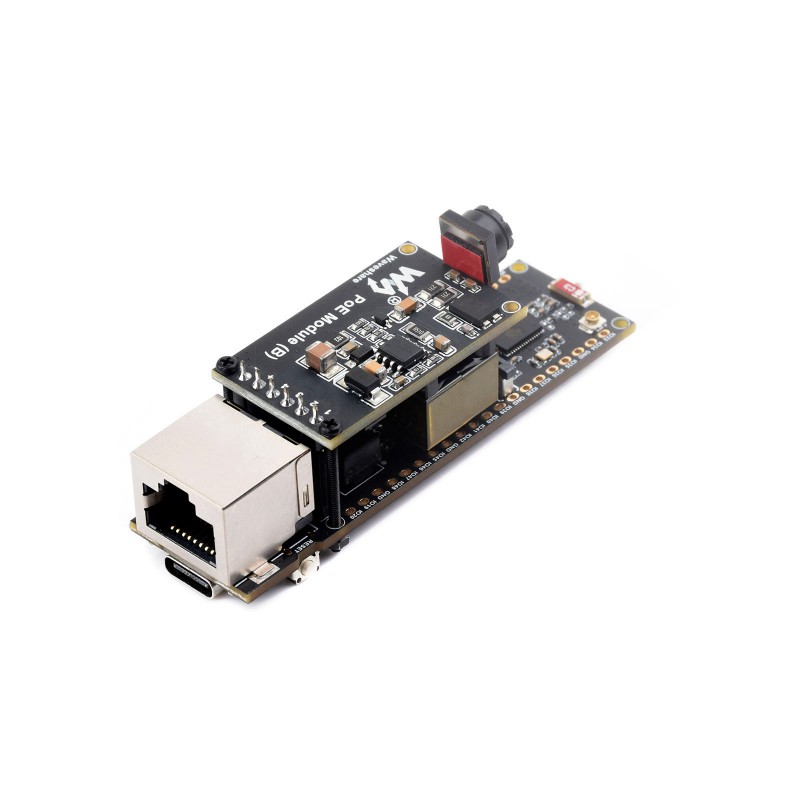

A csomag része egy IEEE 802.3af-kompatibilis PoE modul, amely lehetővé teszi a hálózati kapcsolat és a tápellátás egyetlen Ethernet-kábelen történő átvitelét.
Kamera nélküli verzió
Ha nincs szüksége kamerára, a kínálatban elérhető a Waveshare ESP32-S3-POE-ETH PoE modullal, kamera nélkül is.
A csomag tartalma
- 1× Waveshare ESP32-S3-ETH
- 1× PoE modul
- 1× OV5640 kamera
- 2× csavar anyával
- 2× 20 pines tüskesor
Dokumentáció
A bekötés, a pinout, a példaprogramok és további információk a Wiki oldalon találhatók.
