Leírás
A Waveshare DC-DC step-down modul 5–36 V – 3,3 V / 5 V egy kompakt, csökkentő (step-down) tápegységmodul, amely magasabb egyenfeszültséget alakít stabilizált 5 V-os vagy 3,3 V-os kimenetté. Mikrokontrollerek, fejlesztői kártyák, szenzorok, kommunikációs modulok és egyéb elektronikai eszközök táplálására alkalmas.
A modul széles bemeneti feszültségtartományt támogat. Alapértelmezett 5 V-os üzemmódban a bemeneti tartomány 6 – 36 V DC. 3,3 V-os üzemmódra kapcsolás után a bemeneti tartomány 5 – 36 V DC. Az 5 V-os és 3,3 V-os kimenet közötti váltás a modul lapján található 0R ellenállás átforrasztásával történik.

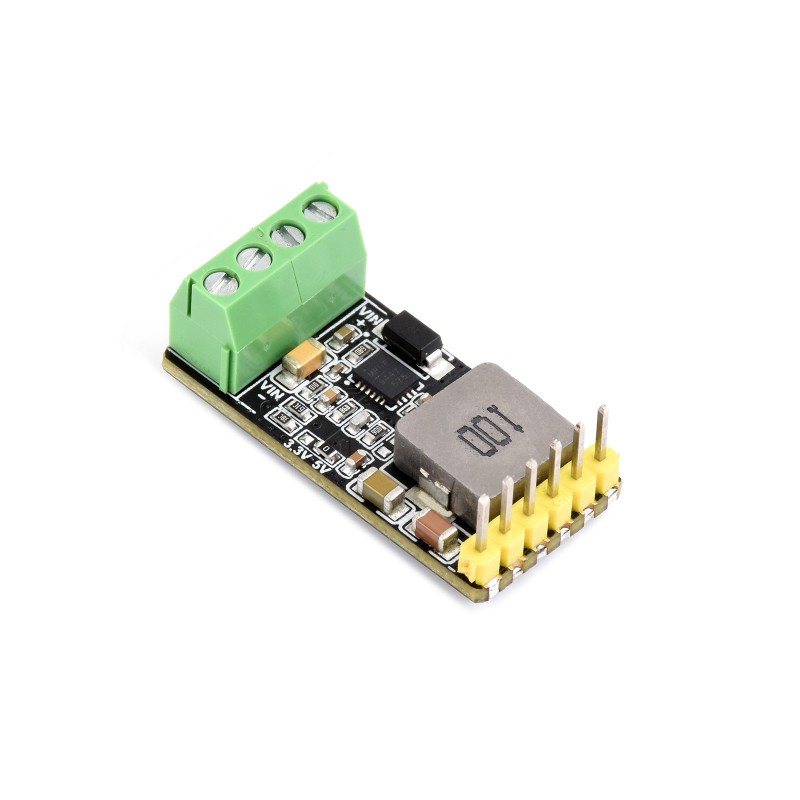

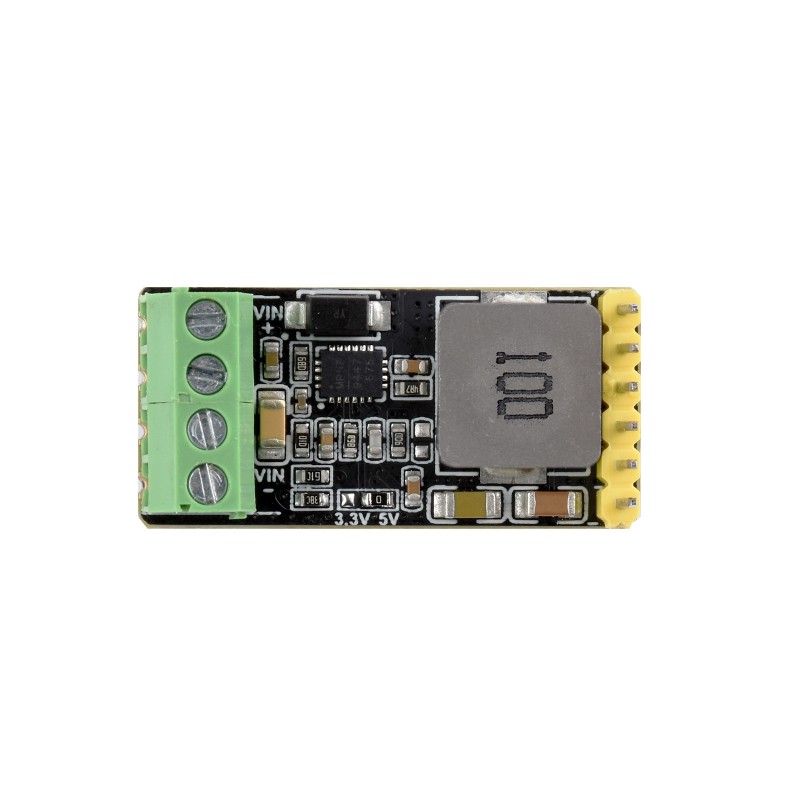

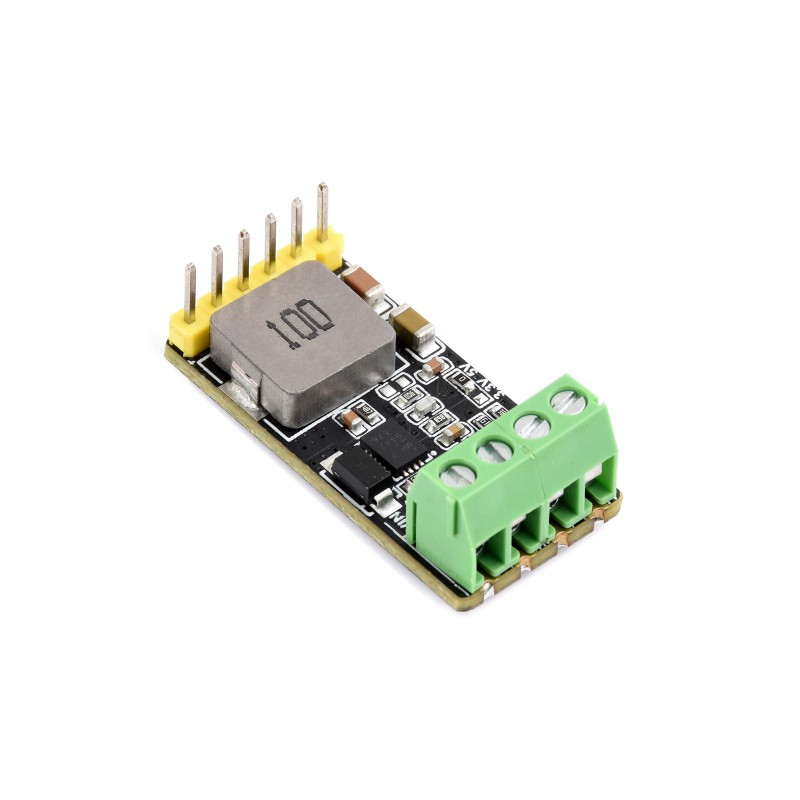

A modul kis méretű, fekete NYÁK-lappal, immersion gold felületkezeléssel és félgömb alakú (castellated) furatokkal készül, így saját kártyákba vagy eszközökbe való integrálásra is használható. A kimeneti áram elérheti a 4 A-t, nagyobb terhelésnél azonban gondoskodni kell megfelelő hűtésről és kellően méretezett vezetékekről.
Figyelmeztetés: Az eszköz csatlakoztatása előtt mindig ellenőrizze a modul beállított kimeneti feszültségét. Az alapértelmezett kimenet 5 V. 3,3 V-os kimenethez a 0R ellenállás átforrasztásával kell módosítani a beállítást a gyártó dokumentációja szerint.
Főbb jellemzők
- DC-DC step-down átalakító – egyenfeszültség csökkentése 5 V-ra vagy 3,3 V-ra
- Széles bemeneti feszültségtartomány – 6 – 36 V 5 V-os kimenetnél, 5 – 36 V 3,3 V-os kimenetnél
- Alapértelmezett 5 V-os kimenet – készen áll a szokásos 5 V-os táplálási alkalmazásokhoz
- Átkapcsolási lehetőség 3,3 V-ra – a lapon található 0R ellenállás átforrasztásával
- Kimeneti áram akár 4 A – nagyobb teljesítményű táplálási alkalmazásokhoz is alkalmas
- 500 kHz kapcsolási frekvencia – kompakt csökkentő átalakító megoldás
Műszaki specifikációk
| Bemeneti feszültség 5 V-os üzemmódban | 6 – 36 V DC |
| Bemeneti feszültség 3,3 V-os üzemmódban | 5 – 36 V DC |
| Kimeneti feszültség | 5 V alapértelmezetten / 3,3 V a 0R ellenállás átforrasztása után |
| Kimeneti áram | 0 – 4 A |
| Maximális kimeneti áram | akár 5 A szélsőséges körülmények között, megfelelő hűtés mellett |
| Kapcsolási frekvencia | 500 kHz |

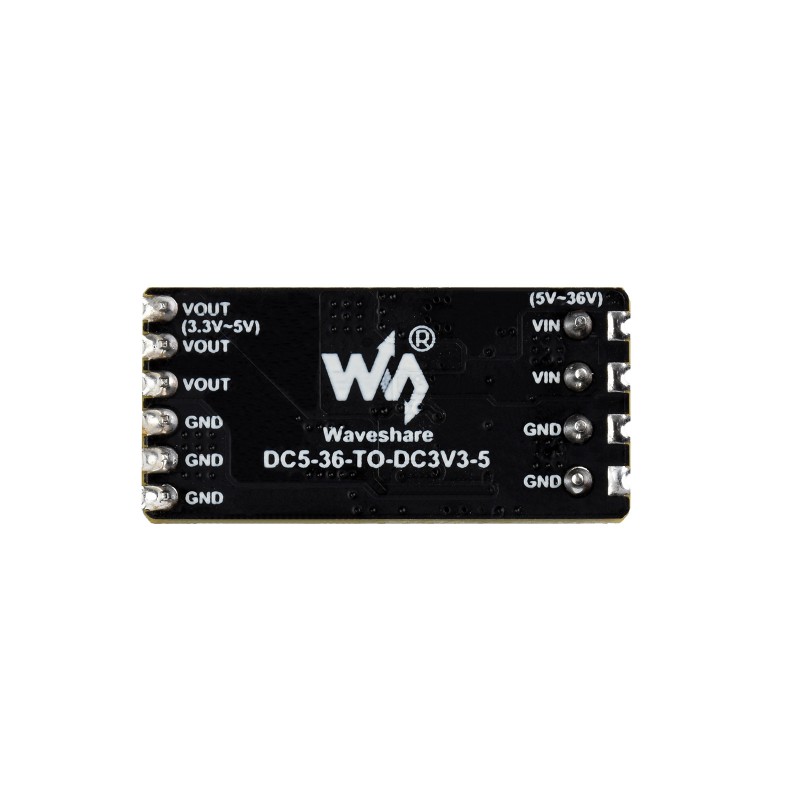

Csatlakozók leírása
| VIN+ | Pozitív bemeneti tápfeszültség |
| VIN- | Negatív bemeneti tápfeszültség |
| VOUT(+) | Pozitív kimeneti tápfeszültség |
| GND(-) | Negatív kimenet / föld |
Kimeneti feszültség beállítása
- 5 V-os kimenet – a modul alapértelmezett beállítása, bemeneti feszültség 6 – 36 V DC
- 3,3 V-os kimenet – beállítás a 0R ellenállás 3,3 V-os oldalra történő átforrasztásával, bemeneti feszültség 5 – 36 V DC
Felhasználás
- mikrokontrollerek és fejlesztői kártyák táplálása
- feszültség átalakítása 12 V-os vagy 24 V-os rendszerekről 5 V-ra / 3,3 V-ra
- szenzorok, kommunikációs modulok és perifériák táplálása
- beágyazott eszközök és saját NYÁK-projektek
- robotika, automatizálás és IoT-projektek
- tápegység-áramkörök prototípusgyártása
A bekötésről, a dokumentációról és a használatról további információ a gyártó oldalán található: Waveshare DC5-36-TO-DC3V3-5 Wiki
