Leírás

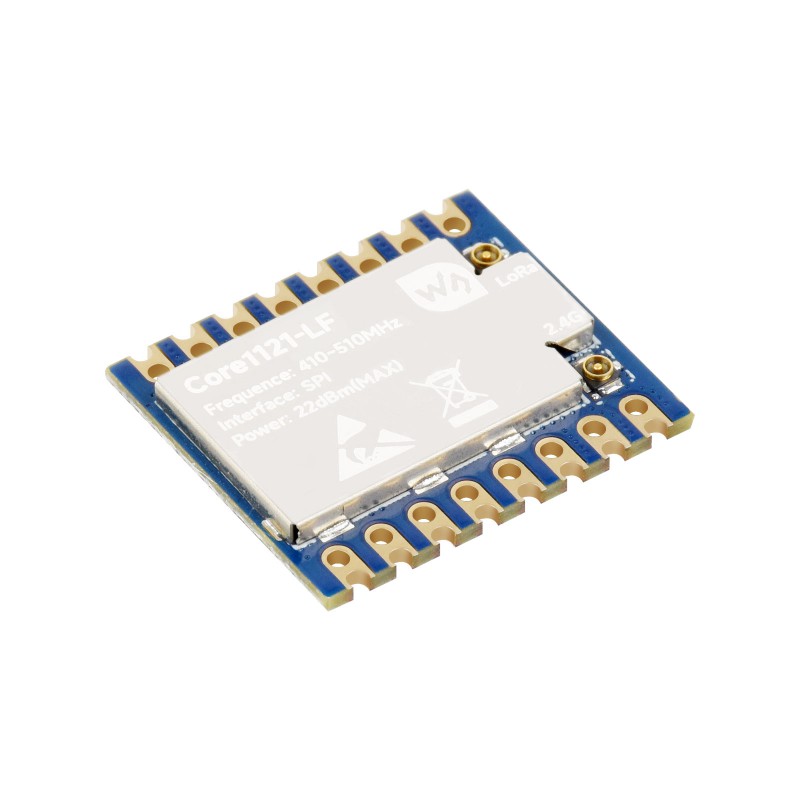

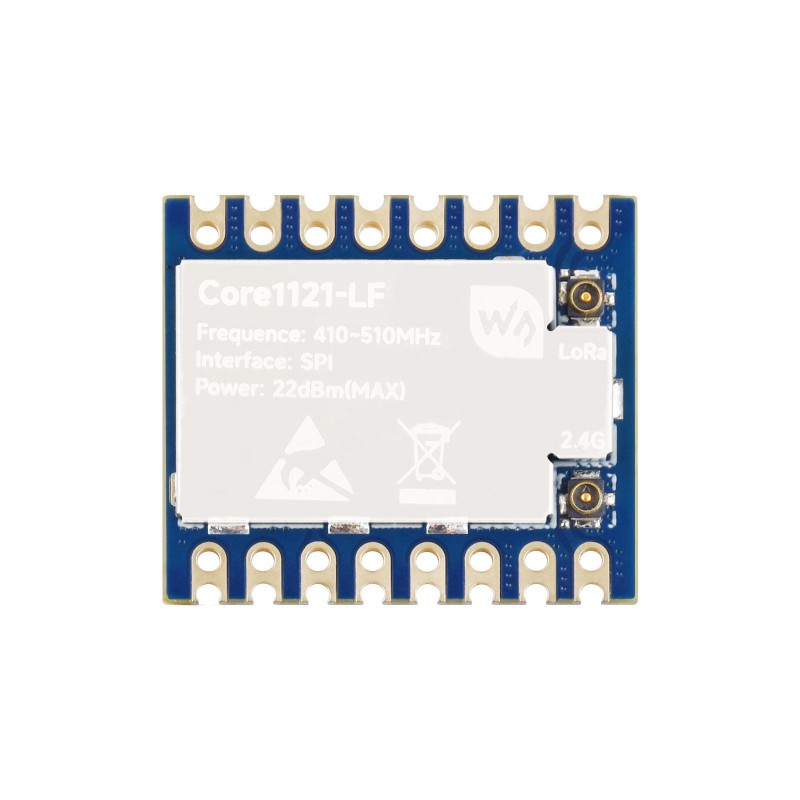

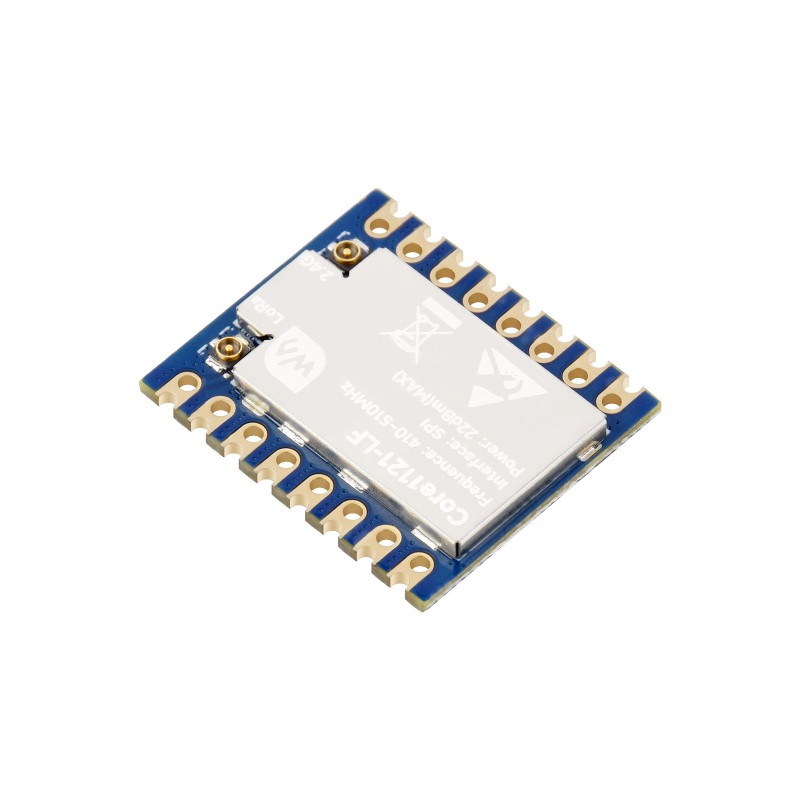

A Waveshare Core1121-LF egy kompakt, kétsávos LoRa modul, amely az alacsony fogyasztású Semtech LR1121 adó-vevőn alapul. Ez a verzió a 410 – 510 MHz Sub-GHz sávot támogatja, tehát például a 433 MHz vagy 470 MHz körüli sávokat.
A modul ideális IoT-projektekhez, LPWAN-alkalmazásokhoz, távoli adatgyűjtéshez, okosotthon-megoldásokhoz, környezeti megfigyeléshez vagy más alacsony fogyasztású vezeték nélküli alkalmazásokhoz. SPI-interfészen keresztül kommunikál, és különféle mikrokontrollerekkel és fejlesztői kártyákkal használható.
A Sub-GHz sáv mellett a Core1121-LF a 1,9 – 2,1 GHz és a 2,4 – 2,5 GHz sávokat is támogatja. A modul LoRa, (G)FSK és LR-FHSS modulációkat támogat, integrált AES-128 titkosító motorral, 32 MHz-es TCXO oszcillátorral és IPEX-4 csatlakozón keresztüli antennacsatlakozással rendelkezik.
Főbb jellemzők
- LoRa modul Semtech LR1121 adó-vevővel
- LF verzió 410 – 510 MHz tartománnyal
- Sub-GHz, S-sáv és 2,4 GHz ISM-sáv támogatása
- LoRa, (G)FSK és LR-FHSS moduláció
- SPI kommunikációs interfész
- AES-128 titkosító motor
- 32 MHz-es TCXO oszcillátor
- IPEX-4 antennacsatlakozó
Műszaki specifikációk
| RF chip | LR1121 |
| LF frekvenciatartomány | 410 – 510 MHz |
| További támogatott sávok | 1900 – 2100 MHz, 2400 – 2500 MHz |
| Moduláció | LoRa, (G)FSK, LR-FHSS |
| LoRa adatsebesség | 0,091 – 62,5 Kbps |
| (G)FSK adatsebesség | 0,6 – 300 Kbps |
| Adóteljesítmény | -9 és 22 dBm között a Sub-GHz sávban, -18 és 13 dBm között az ISM-sávban |
| Vevőérzékenység | -127 dBm a Sub-GHz sávban, -111 dBm az ISM-sávban |
| Spread factor | SF5 – SF12 |
| Referencia hatótávolság | Sub-GHz sávban körülbelül 5 km, ISM-sávban körülbelül 2 km |
| Tápfeszültség | 3,3 V, maximum 3,8 V |
| Logikai szint | 3,3 V |
| Kommunikációs interfész | SPI |
| Kristályoszcillátor | 32 MHz TCXO |
| Antennainterfész | IPEX-4 csatlakozó vagy castellated kivezetés |
| Antennavédelem | TVS védelem |
| Üzemi hőmérséklet | -40 °C és +85 °C között |

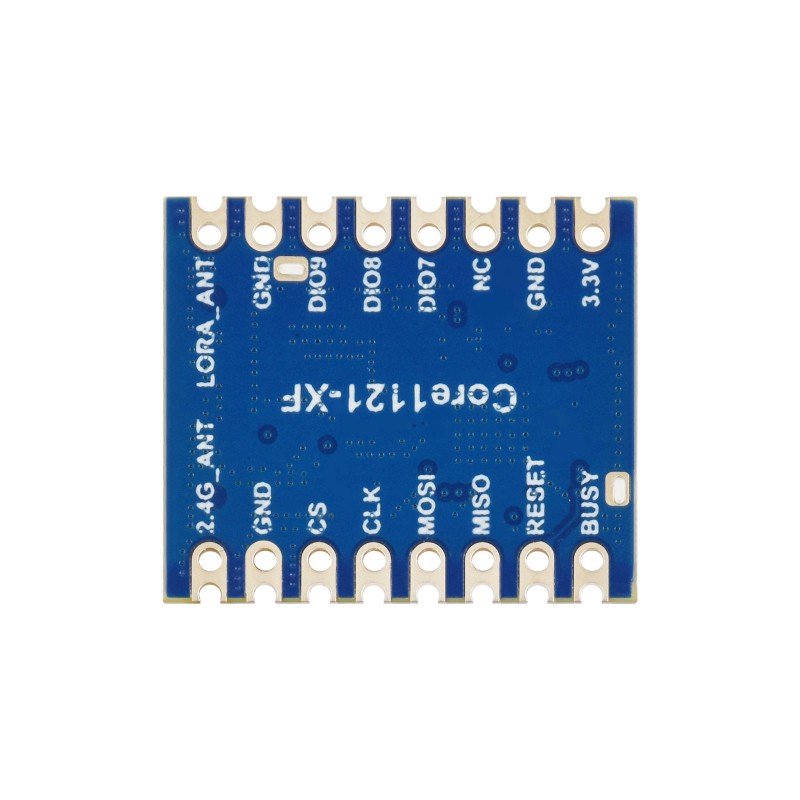

| Kivezetés típusa | Castellated élek / forrasztási furatok, 2,54 mm osztástávolság |
| Méretek | 19 × 22 mm |
Különbség a HF verzióhoz képest
Ez az LF verzió a 410 – 510 MHz Sub-GHz tartományban működik. Ha a 850 – 930 MHz sávhoz keres verziót, tehát például 868 MHz-es vagy 915 MHz-es LoRa-alkalmazásokhoz, tekintse meg a Waveshare Core1121-HF LoRa modul 850–930 MHz terméket is.
Antennacsatlakozás
A modul IPEX-4 csatlakozón keresztül biztosít antennainterfészt. A gyártó szerint az antenna számára castellated kivezetés is használható, ez azonban a dokumentáció szerint további módosítást igényel.
Fontos figyelmeztetés
A modul 3,3 V logikai szinteket használ. 5 V-os mikrokontrollerekkel történő használat esetén logikai szintátalakító szükséges, ellenkező esetben a modul károsodhat.
A LoRa modul kiválasztásakor figyelembe kell venni a rádiófrekvenciák használatára vonatkozó helyi előírásokat.
Lehetséges felhasználás
- LoRa és LoRaWAN projektek
- LPWAN-hálózatok és IoT-eszközök
- távoli adatgyűjtés szenzorokról
- okosotthon és automatizálás
- környezeti megfigyelés
- eszközkövetés és távoli mérés
Dokumentáció
A dokumentációt, a bekötést és a példakódokat a gyártó oldalán találja: Waveshare Core1121-XF Wiki
