Leírás

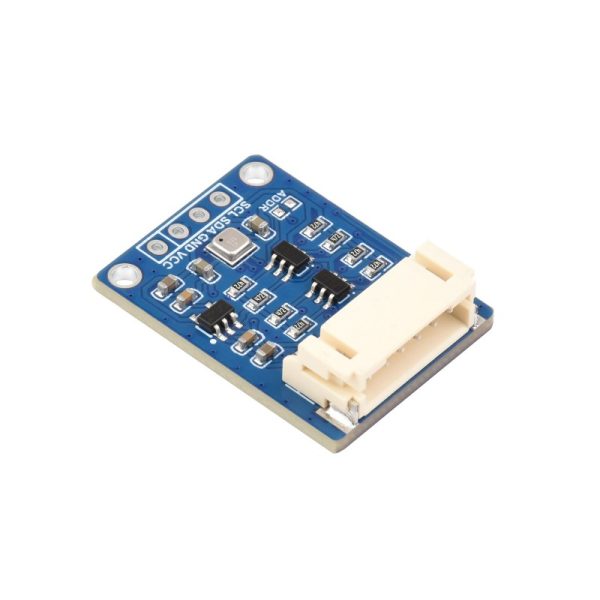

Waveshare BME680 környezeti érzékelő egy kompakt modul, amely több környezeti paraméter mérésére szolgál. Lehetővé teszi a hőmérséklet, relatív páratartalom, légnyomás mérését, valamint támogatja a VOC gázok változásának érzékelését.
Az érzékelő I2C vagy SPI interfészen keresztül kommunikál. Az alapértelmezett interfész I2C, az I2C cím pedig 0x77 és 0x76 között állítható. A modulon logikai szintátalakító található, így kompatibilis mind 3,3 V-os, mind 5 V-os mikrokontrollerekkel.
Főbb jellemzők
- BME680 érzékelő – hőmérséklet, páratartalom, légnyomás és VOC gázváltozások mérése
- 4 mért mennyiség egy modulban – ideális környezeti és IoT projektekhez
- I2C és SPI interfész – rugalmas csatlakoztatás mikrokontrollerhez
- Állítható I2C cím – alapértelmezetten 0x77, az ADDR pad áthidalásával 0x76
- Kompatibilitás 3,3 V / 5 V rendszerekkel – a logikai szintátalakítónak köszönhetően
- Fejlesztői platformok támogatása – Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 és mások
Műszaki adatok
| Érzékelő | BME680 |
| Mért mennyiségek | Hőmérséklet, relatív páratartalom, légnyomás, VOC gázváltozások |
| Kommunikációs interfész | I2C / SPI |
| Alapértelmezett interfész | I2C |
| I2C cím | 0x77 alapértelmezetten / 0x76 az ADDR pad áthidalása után |
| Tápfeszültség | 3,3 V / 5 V |
| Hőmérséklet-tartomány | -40 és 85 °C között |
| Hőmérsékletmérés pontossága | ±1,0 °C 0 és 65 °C közötti tartományban |
| Páratartalom-mérési tartomány | 0 és 100 % RH között |
| Páratartalom-mérés pontossága | ±3 % RH |
| Légnyomás-mérési tartomány | 300 és 1100 hPa között |
| Légnyomásmérés pontossága | ±1,0 hPa 0 és 65 °C közötti tartományban |
| Gázérzékelés | VOC gázok változásának érzékelése |
Lábkiosztás
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| SCL / SCK | I2C órajel vonal / SPI órajel bemenet |
| SDA / MOSI | I2C adatvonal / SPI adatbemenet master output |
| ADDR / MISO | I2C cím beállítása / SPI adatkimenet slave output |
| CS | Chipkiválasztás SPI-hez, aktív alacsony szinten |
Csomag tartalma
- 1× Waveshare BME680 Environmental Sensor
- 1× PH2.0 6 tűs kábel
Felhasználás
- hőmérséklet, páratartalom és légnyomás monitorozása
- VOC gázok változásának érzékelése
- levegőminőség-megfigyelő projektek
- meteorológiai állomások
- okosotthon és automatizálás
- alacsony fogyasztású IoT eszközök
- projektek Arduino, Raspberry Pi, Raspberry Pi Pico vagy ESP32 platformmal
A bekötéssel, dokumentációval és mintakódokkal kapcsolatos további információk a gyártó oldalán találhatók: Waveshare BME680 Environmental Sensor Wiki
