Waveshare BME280 környezeti érzékelő hőmérséklet, páratartalom és légnyomás méréséhez

5 018 Ft (ÁFA nélkül 3 951 Ft )

BME280 hőmérséklet-, páratartalom- és nyomásérzékelő I²C/SPI interfésszel, 3,3/5 V

5 készleten

Raktáron 5 db

Hozzáadás a kedvencekhez
Cikkszám: 15231 Kategória: , Címke:

Leírás

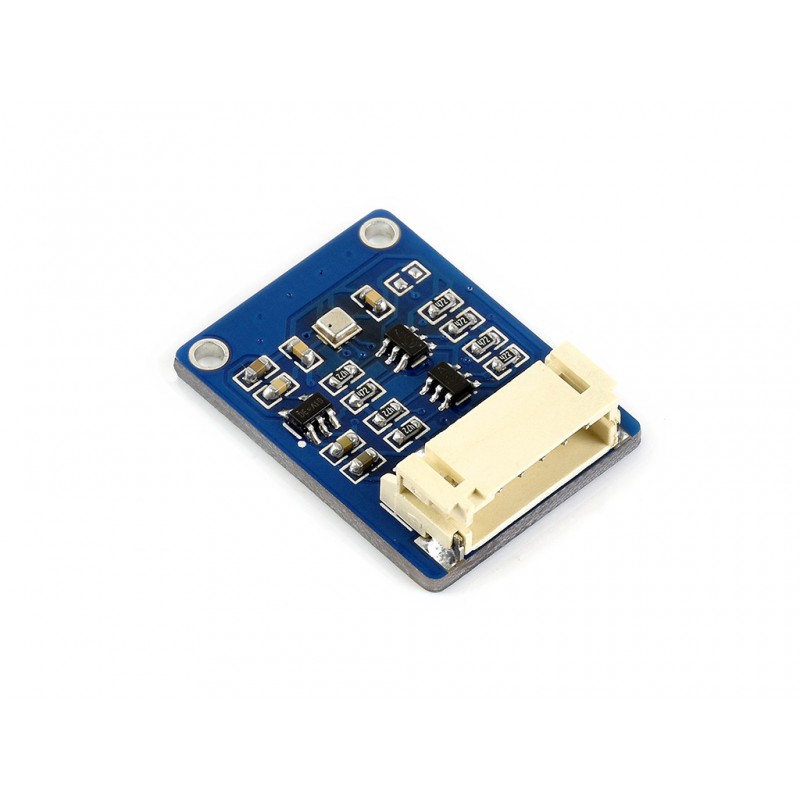

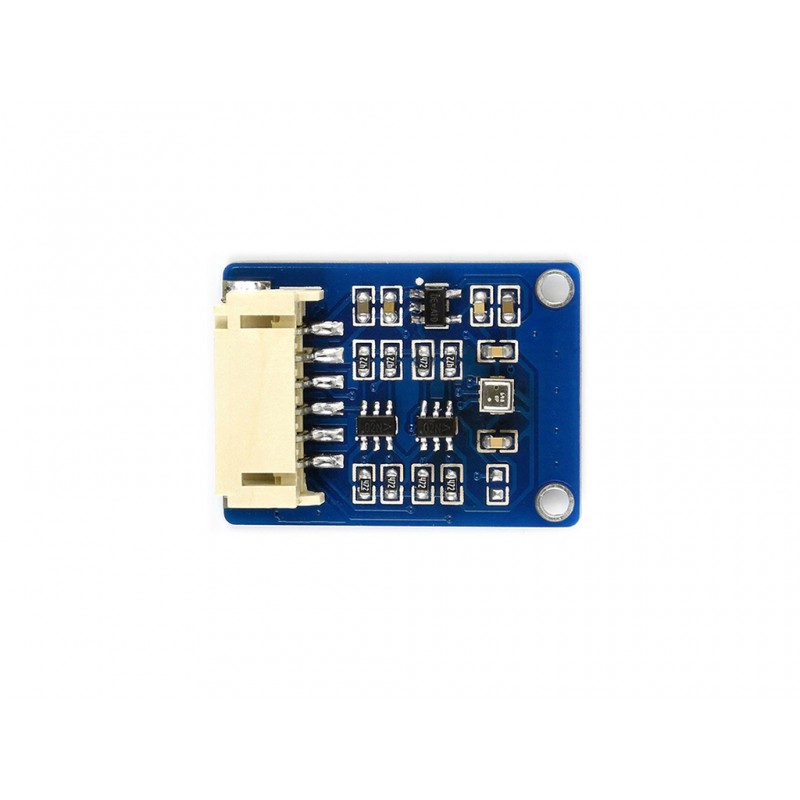

Waveshare BME280 Environmental Sensor egy kompakt környezeti modul, amely hőmérséklet, relatív páratartalom és légnyomás mérésére szolgál. BME280 érzékelőt használ, és I²C és SPI kommunikációt egyaránt támogat.

A beépített logikai szintátalakítónak köszönhetően a modul 3,3 V és 5 V tápfeszültséggel is kompatibilis, így egyszerűen használható Arduino, Raspberry Pi, STM32 és egyéb mikrokontrollerek platformjaival.

Főbb jellemzők

  • hőmérséklet, páratartalom és légnyomás mérése egyetlen modulban,
  • I²C és SPI kommunikáció támogatása,
  • kompatibilitás 3,3 V és 5 V rendszerekkel,
  • állítható I²C cím: 0x76 vagy 0x77,
  • alacsony fogyasztás, ideális IoT és akkumulátoros alkalmazásokhoz,
  • fejlesztési példák Raspberry Pi, Arduino és STM32 platformokhoz.

Műszaki paraméterek

Érzékelő BME280
Mért mennyiségek hőmérséklet, relatív páratartalom, légnyomás
Tápfeszültség 3,3 V / 5 V
Interfész I²C / SPI
I²C cím 0x77 alapértelmezett / 0x76, ha ADDR = LOW
Hőmérséklet-tartomány -40 és +85 °C között
Hőmérséklet-felbontás 0,01 °C
Hőmérséklet-pontosság ±1 °C
Páratartalom-tartomány 0 – 100 % RH
Páratartalom-felbontás 0,008 % RH
Páratartalom-pontosság ±3 % RH
Nyomástartomány 300 – 1100 hPa
Nyomásfelbontás 0,18 Pa
Nyomáspontosság ±1 hPa
Fogyasztás < 0,1 mA 1 Hz-es hőmérséklet-, páratartalom- és nyomásmérésnél
Méretek 27 × 20 mm
Rögzítőfurat Ø 2,0 mm

I²C és SPI kommunikáció

Alapértelmezés szerint az érzékelő I²C interfészen keresztül használható. Az ADDR pin lehetővé teszi az I²C cím beállítását – HIGH logikai szinten a cím 0x77, LOW szinten 0x76.

A modul SPI kommunikációt is támogat. A SDA/MOSI, SCL/SCK, ADDR/MISO és CS pinek ekkor az SPI interfész megfelelő jeleiként szolgálnak.

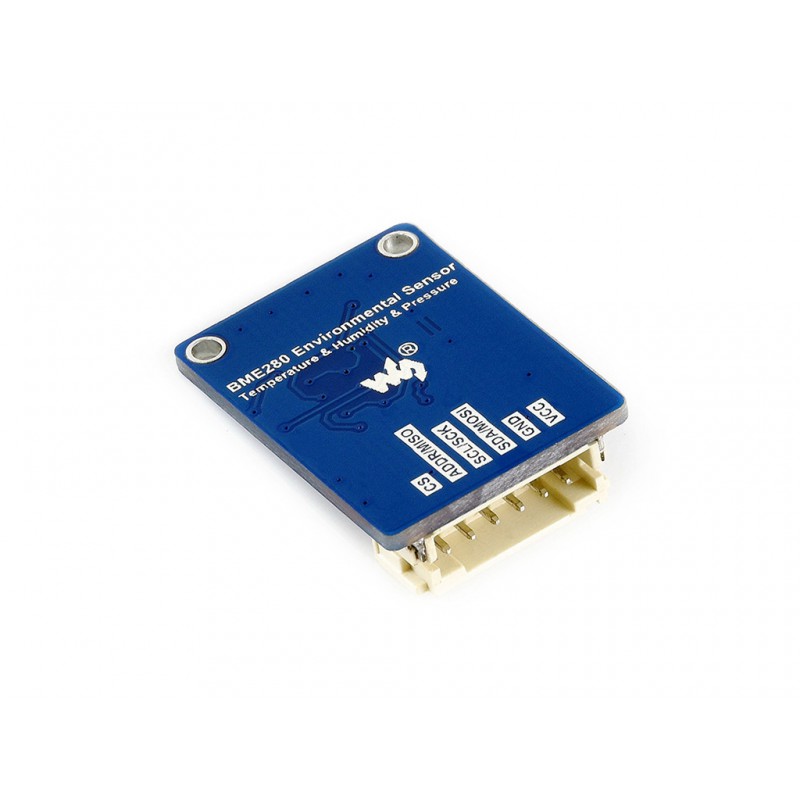

Pinout

Pin I²C SPI
VCC 3,3 V / 5 V tápfeszültség
GND föld
SDA / MOSI I²C adat MOSI
SCL / SCK I²C órajel SCK
ADDR / MISO I²C cím kiválasztása 0x76 / 0x77 MISO
CS nincs használatban Chip Select, aktív LOW

Felhasználási lehetőségek

  • otthoni és iskolai időjárás-állomások,
  • környezetfigyelés,
  • IoT és okosotthon projektek,
  • légnyomás mérése és tengerszint feletti magasság becslése,
  • beltéri hőmérséklet és páratartalom monitorozása,
  • automatizálás, HVAC és szellőztetőrendszerek,
  • környezeti adatok rögzítése

Csomag tartalma

  • 1× Waveshare BME280 Environmental Sensor,

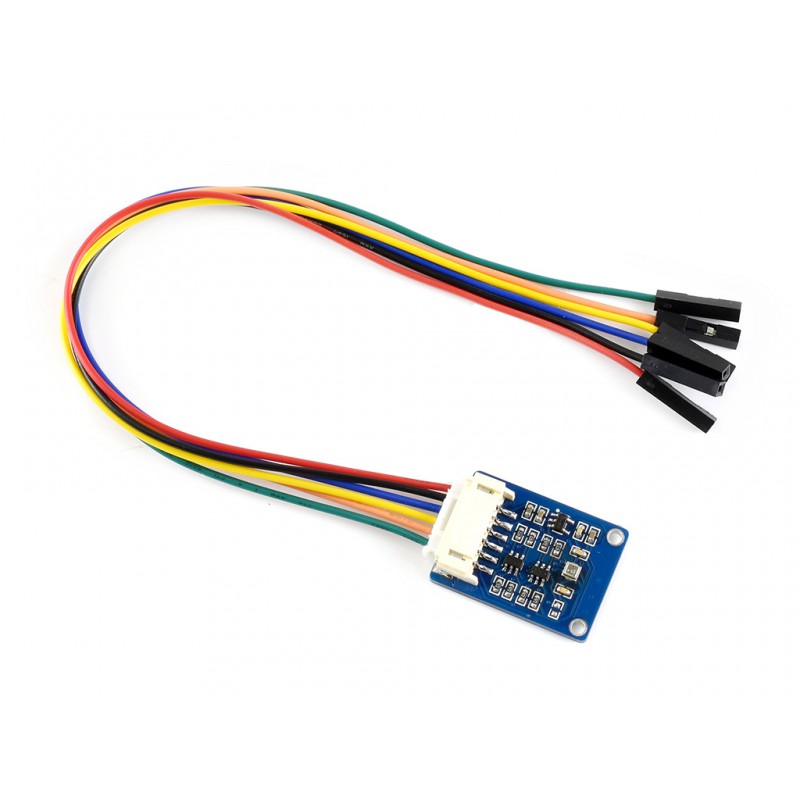

  • 1× PH2.0 6 tűs kábel, hossza körülbelül 20 cm.

Dokumentáció

A bekötés, a Raspberry Pi, Arduino és STM32 példák, valamint további információk a Wiki – BME280 Environmental Sensor oldalon találhatók.

További információk

Tömeg 8 g

Gyakori kérdések

Mi a különbség a BME280 és a BMP280 között?

A BME280 hőmérsékletet, relatív páratartalmat és légnyomást mér, míg a BMP280 csak hőmérsékletet és légnyomást mér. Ha a projektben nincs szükség páratartalom mérésére, a BMP280 megfelelő alternatíva lehet.

Az érzékelő kompatibilis Arduino-val, ESP32-vel vagy Raspberry Pi-vel?

Igen. A modul Arduino, ESP32, Raspberry Pi, STM32 és más, I²C vagy SPI kommunikációt támogató mikrokontrollerek platformjaival használható. A modul 3,3 V és 5 V rendszerekkel is kompatibilis.

Mi az érzékelő I²C címe?

A modul alapértelmezett I²C címe 0x77. Az ADDR pin GND-hez csatlakoztatásával a cím 0x76-ra változtatható.

Csatlakoztathatok két BME280 érzékelőt egy I²C buszra?

Igen. Az egyik modult 0x77 címre, a másikat 0x76 címre állíthatja, így egyszerre működhetnek egy I²C buszon.

Támogatja a modul az SPI kommunikációt is?

Igen. Az I²C interfész mellett a modul SPI kommunikációt is támogat. SPI esetén a megfelelő MOSI, MISO, SCK és CS pinek kerülnek használatra.

Tudja a BME280 mérni a tengerszint feletti magasságot?

Az érzékelő közvetlenül nem méri a tengerszint feletti magasságot. Azonban kiszámítható a mért légnyomásból. Az abszolút magasság pontossága a tengerszintre átszámított aktuális nyomástól függ, ezért az érzékelő elsősorban relatív magasságváltozások nyomon követésére alkalmas.

Táplálható az érzékelő 5 V-ról?

Igen. Ez a Waveshare modul 3,3 V és 5 V tápfeszültséget is támogat.

Miért nem jelenik meg az érzékelő I²C-n keresztül?

Javasoljuk a tápfeszültség, a SDA és SCL pinek helyes bekötésének és a beállított I²C cím ellenőrzését. Az alapértelmezett cím 0x77, illetve 0x76, ha az ADDR pin GND-hez van csatlakoztatva. A kommunikáció ellenőrzéséhez I²C szkennert használhat.

Alkalmas a BME280 időjárás-állomáshoz?

Igen. Mivel egyetlen modulban képes mérni a hőmérsékletet, páratartalmat és légnyomást, alkalmas otthoni időjárás-állomásokhoz, környezetfigyeléshez, IoT projektekhez és környezeti adatok rögzítéséhez is.

Alkalmas az érzékelő kültéri használatra?

Maga a modul nem vízálló, és nem alkalmas közvetlen esőnek vagy páralecsapódásnak való kitételre. Kültéri használat esetén megfelelően védeni kell a víztől, ugyanakkor biztosítani kell a környezeti levegő hozzáférését az érzékelőhöz.
