Leírás

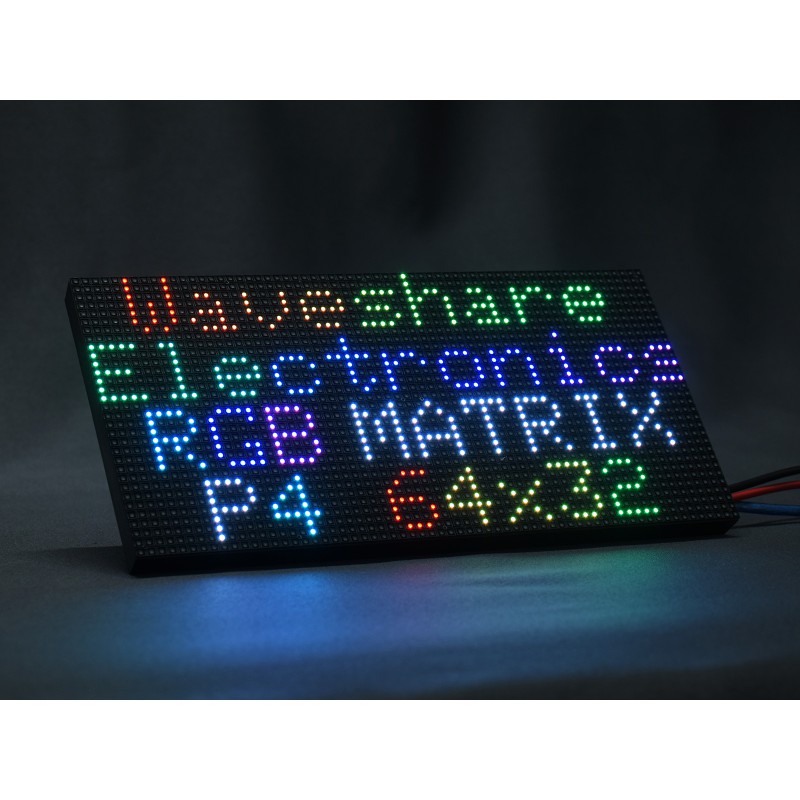

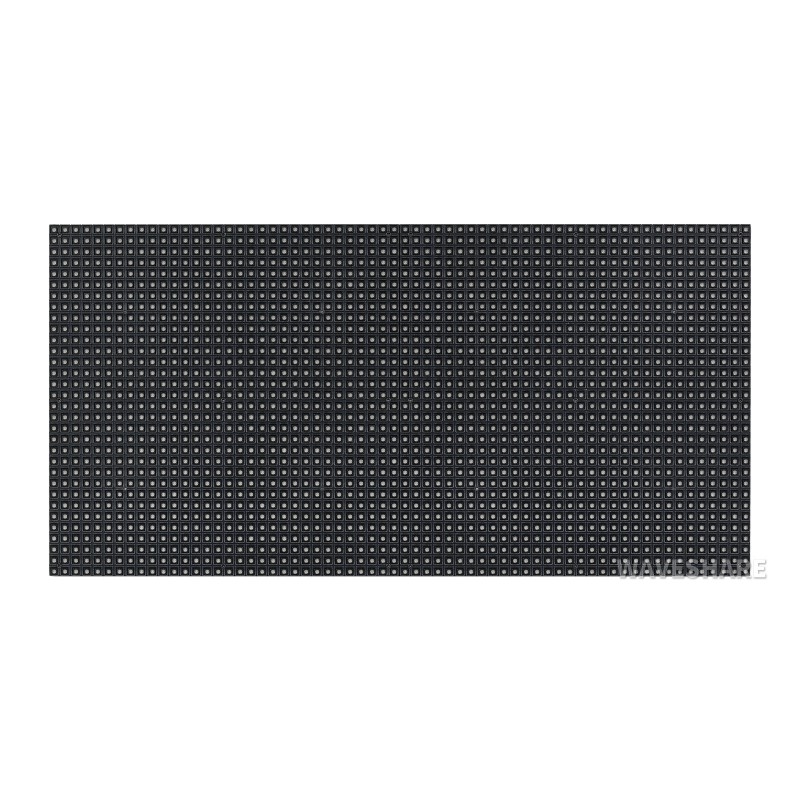

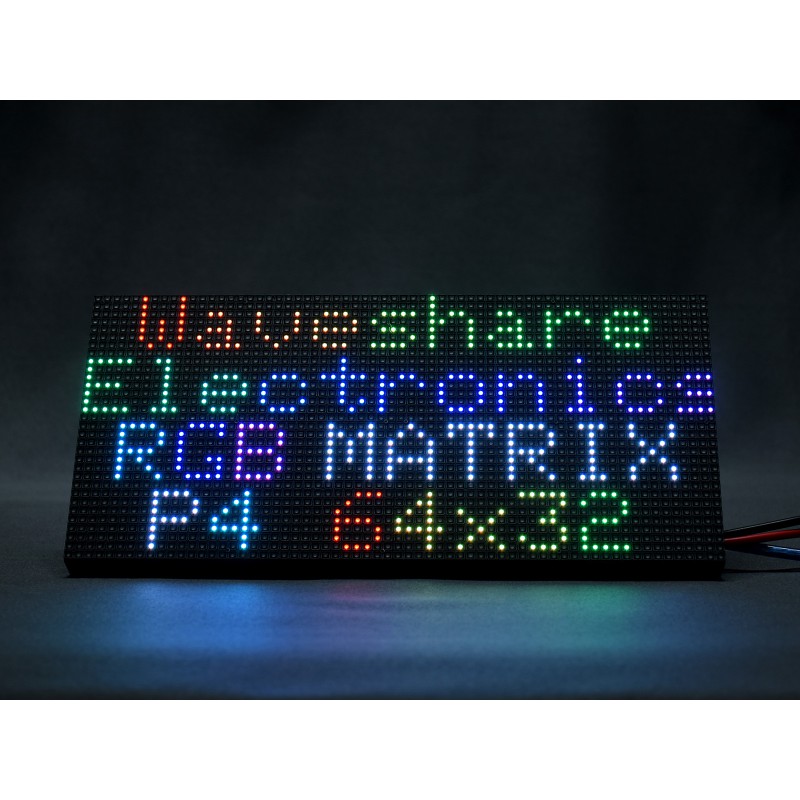

RGB-Matrix-P4-64×32 egy teljes színű LED mátrix panel, mérete 64 × 32 pixel, a LED-ek közötti osztástávolság 4 mm. A panel 2048 egyedi RGB LED-et tartalmaz, amelyek lehetővé teszik szöveg, színes képek és animációk megjelenítését állítható fényerővel.
Főbb jellemzők
- 2048 RGB LED – teljes színű megjelenítés állítható fényerővel
- 64 × 32 pixel – alkalmas szöveg, grafika és animációk megjelenítésére
- P4 LED osztástávolság – a LED pontok közötti távolság 4 mm

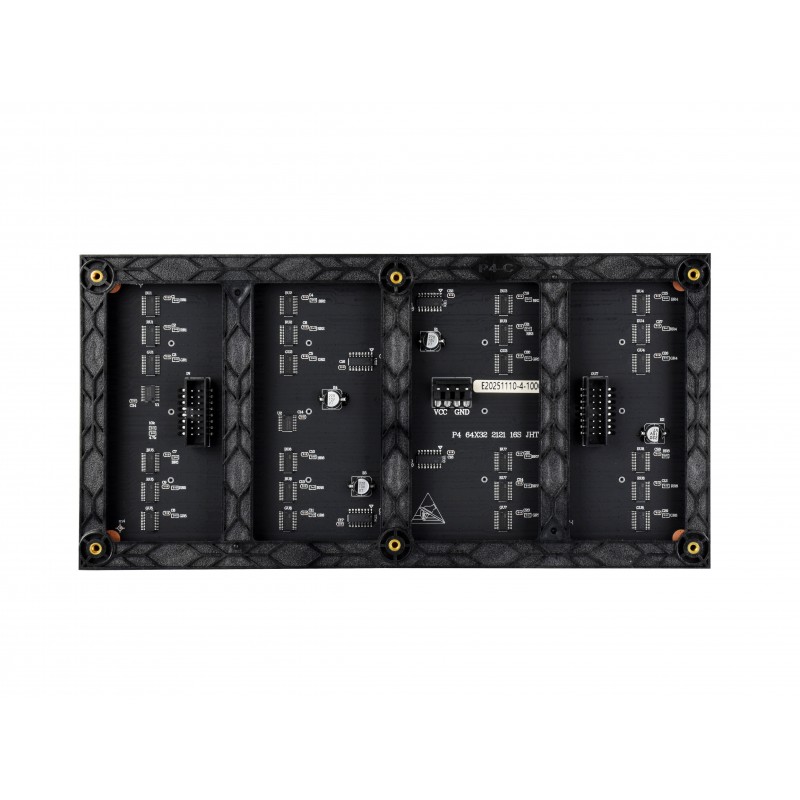

- Két HUB75 csatlakozó – egy bemeneti adatokhoz, egy kimenethez láncolási lehetőséggel
- Széles látószög – ≥160° a jó megjelenítés érdekében különböző pozíciókból
- Univerzális kompatibilitás – használható Raspberry Pi-vel, Arduino-val, ESP32-vel, STM32-vel és más fejlesztőlapokkal
- Open-source támogatás – elérhető útmutatók és példakódok
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Méretek | 256 × 128 mm |
| Pixelek | 64 × 32 = 2048 pont |
| Osztástávolság | 4 mm |
| Pixel formátum | 1R1G1B / RGB |
| Látószög | ≥160° |
| Vezérlés típusa | szinkronizálás |
| Vezérlés | 1/16 scan |
| Csatlakozó | HUB75 |
| Tápfeszültség | 5 V / 4 A, VH4 csatlakozó |
| Teljesítményfelvétel | ≤20 W |
HUB75 lábkiosztás
| Láb | Leírás | Láb | Leírás |
|---|---|---|---|
| VCC | 5 V tápfeszültség | GND | föld |
| R1 | piros adat, felső rész | R2 | piros adat, alsó rész |
| G1 | zöld adat, felső rész | G2 | zöld adat, alsó rész |
| B1 | kék adat, felső rész | B2 | kék adat, alsó rész |
| A | sorkiválasztás A | B | sorkiválasztás B |
| C | sorkiválasztás C | D | sorkiválasztás D |
| E | sorkiválasztás E | CLK | órajel |
| LAT/STB | latch láb | OE | output enable |
Felhasználás és alkalmazások
- DIY asztali vagy fali kijelzők
- információs táblák és jelzések
- környezeti monitorok
- vizuális effektek
- oktatási projektek
Fontos figyelmeztetés: A termék önmagában csak a panel, működéséhez vezérlőmodul szükséges. A panelt 5 V-os, legalább 4 A áramerősségű tápegységgel kell táplálni. Ne használjon más tápfeszültséget, mert az a panel károsodását okozhatja.
A bekötésről, dokumentációról és használatról további információkat a gyártó oldalán talál: Waveshare RGB-Matrix-Px-64×32 dokumentáció
