Leírás

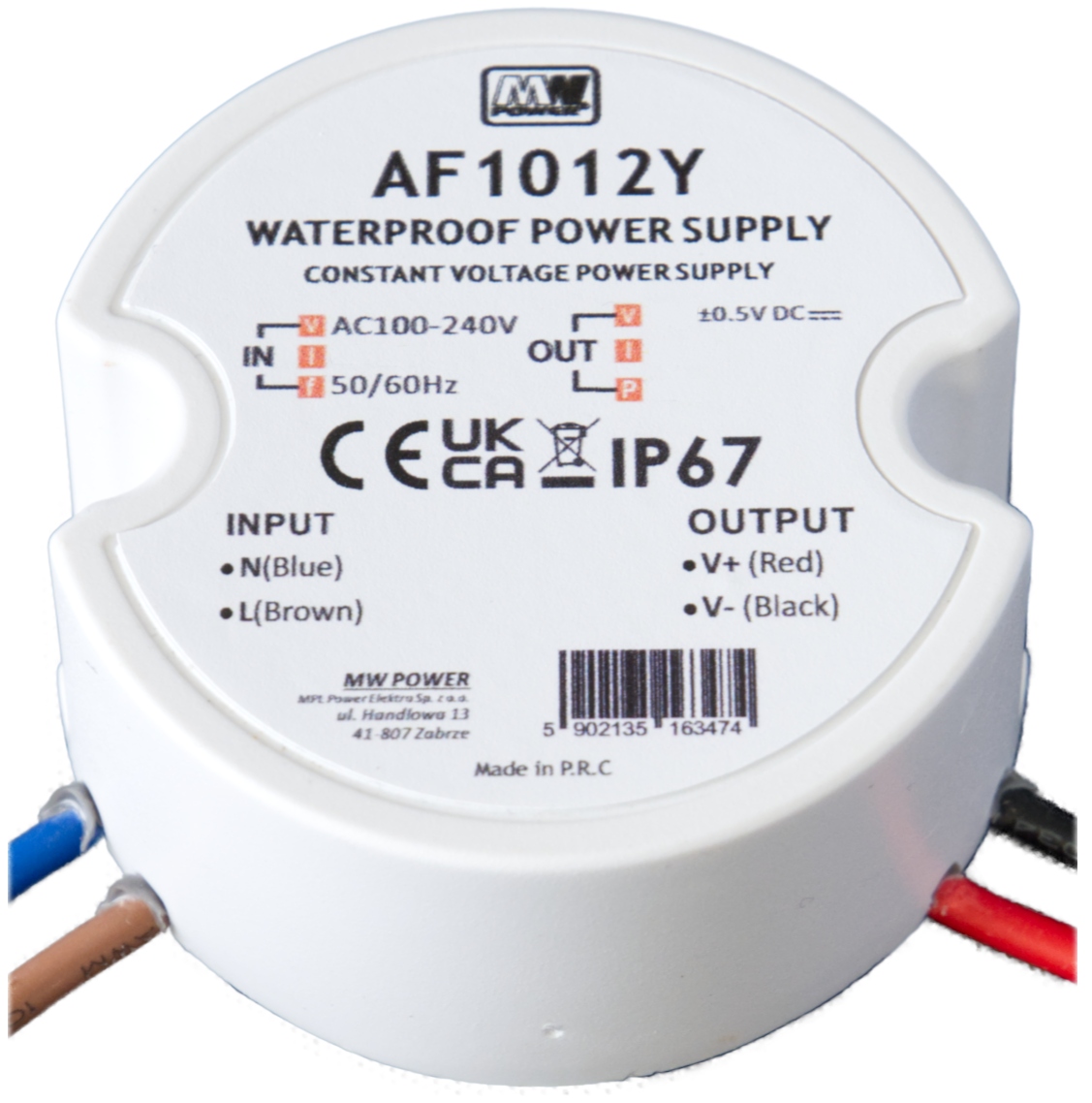

Az MW Power AY egy kompakt kerek kapcsolt tápegység IP67-es védelemmel, amely 60 mm vagy nagyobb átmérőjű elektromos szerelődobozokba szerelhető. Hengeres alakjának és kis méreteinek (50 × 22 mm) köszönhetően beszerelhető a szokásos szerelődobozokba, és lehetővé teszi a LED-világítótestek, érzékelők és egyéb eszközök tápforrásainak diszkrét telepítését közvetlenül a felhasználás helyén.
Minden változat univerzális AC-bemenettel rendelkezik, II. védelmi osztállyal és automatikus helyreállítással az SCP, OCP, OVP és OTP védelmeknél a hiba okának elhárulása után. Megfelelnek az EN 61347 biztonsági normáknak és az EN 55015 és EN 62493 EMC normáknak.
Fő jellemzők
- Kerek alakzat 50 mm – szerelés ≥ 60 mm szerelődobozba
- Védelem IP67 – vízállóság és porállóság
- Passzív hűtés, univerzális AC-bemenet
- II. védelmi osztály
- Védelmi funkciók: SCP, OCP, OVP, OTP – automatikus visszatérés hiba elhárulása után
- Normák: EN 61347-2-13, EN 55015, EN 62493
Változatok paraméterei
| Paraméter | AF-10-12 | AF-20-12 | AF-30-12 | AF-10-24 | AF-20-24 | AF-30-24 |
| Kimeneti feszültség | 12 V DC | 12 V DC | 12 V DC | 24 V DC | 24 V DC | 24 V DC |
| Névleges áram | 0,83 A | 1,67 A | 2,5 A | 0,41 A | 0,83 A | 1,25 A |
| Teljesítmény | 10 W | 20 W | 30 W | 10 W | 20 W | 30 W |
| Méretek | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm |
| Paraméter | AF-10-12 | AF-20-12 | AF-30-12 | AF-10-24 | AF-20-24 | AF-30-24 |
| Kimeneti feszültség | 12 V DC | 12 V DC | 12 V DC | 24 V DC | 24 V DC | 24 V DC |
| Névleges áram | 0,83 A | 1,67 A | 2,5 A | 0,41 A | 0,83 A | 1,25 A |
| Teljesítmény | 10 W | 20 W | 30 W | 10 W | 20 W | 30 W |
| Méretek | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm | 50 × 22 mm |
Műszaki jellemzők (minden változatra érvényes)
| Bemeneti feszültség | univerzális AC-tartomány |
| Védelem | IP67 |
| Védelmi osztály | II |
| Védelmi funkciók | SCP, OCP, OVP, OTP (automatikus visszatérés) |
| Üzemeltetési hőmérséklet | −20 és +50 °C között |
| Tárolási hőmérséklet | −40 és +80 °C között, 5–95 % RH (kondenzáció nélkül) |
| Szigetelés be- és kimenet között | 100 MΩ / 500 V DC / 25 °C / 70 % RH |
| Biztonsági norma | EN 61347-2-13, EN 61347-1 |
| EMC | EN 62493:2015, EN 55015, EN 61000-3-2, EN 61000-3-3 |
Alkalmazás
- LED-világítótestek táplálása szerelődobozokban
- kültéri és nedves helyiségek (IP67)
- érzékelő csomópontok diszkrét telepítésével
- ipari és lakóépületben történő elektromos szerelés
