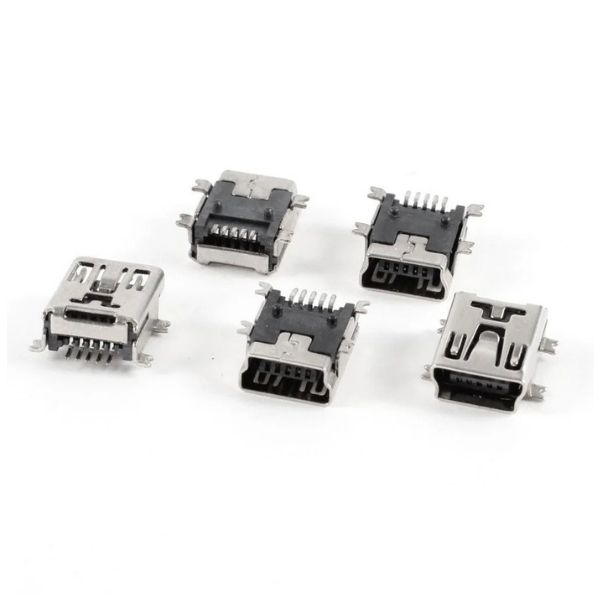

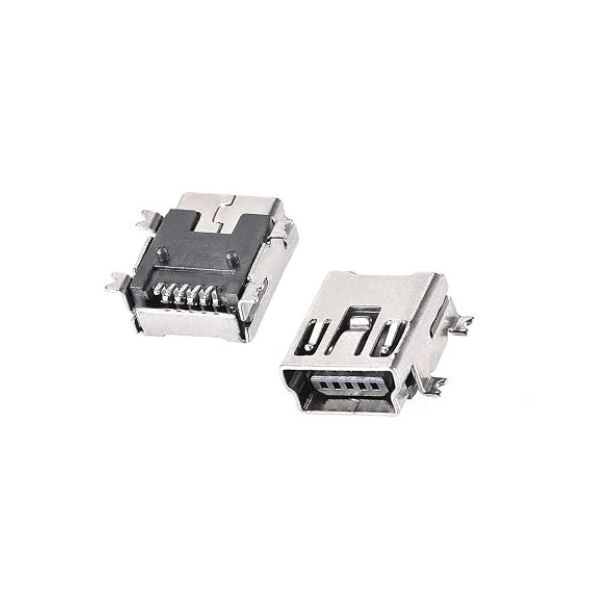

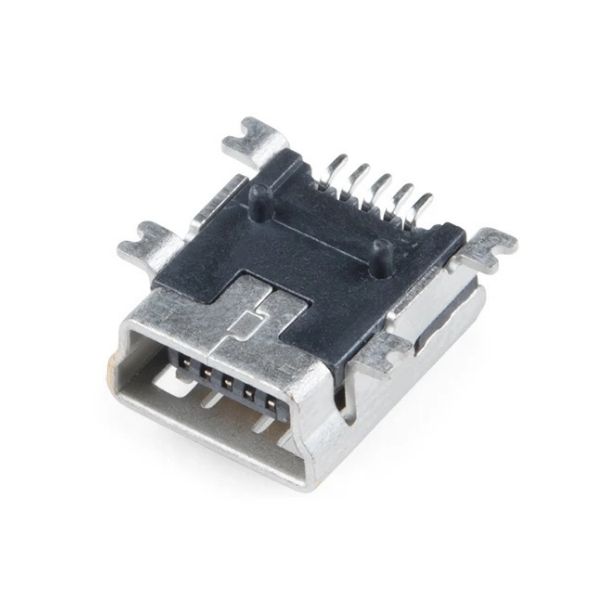

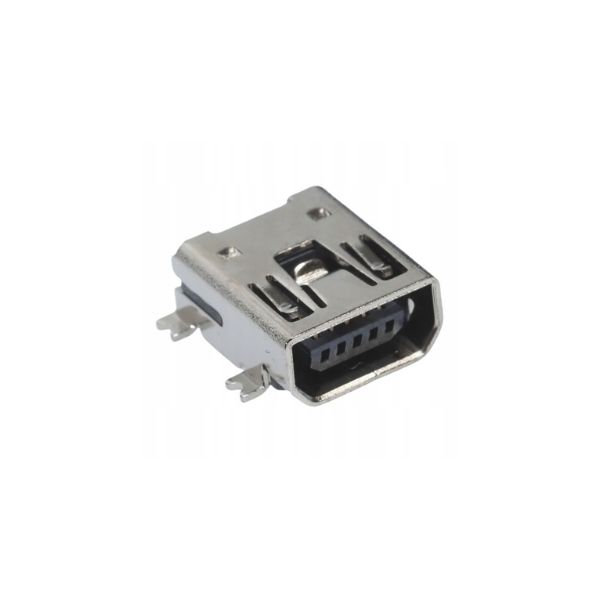

A Mini USB-B csatlakozó egy 5 tűs, anya típusú csatlakozó, amely nyomtatott áramköri lapra történő felületszerelésre (SMD) készült. Lehetővé teszi eszközök csatlakoztatását Mini-USB kábel segítségével adatátvitelhez és tápfeszültség-ellátáshoz.
Alkalmas elektronikai eszközök, fejlesztői kártyák és egyéb Mini-USB interfészt használó készülékek gyártásához és javításához.
Műszaki paraméterek
Csatlakozó típusa
Mini USB-B
Kivitel
anya (female)
Érintkezők száma
5
USB szabvány
USB 2.0
Szerelés
SMD – felületszerelés nyomtatott áramköri lapra
Méretek és szerelési rajz
A műszaki rajz a Mini USB-B csatlakozó méreteit és a nyomtatott áramköri lapon található forrasztási felületek elrendezését (PCB layout) mutatja.
Mi a különbség a Mini USB és a Micro USB csatlakozó között?
A Mini USB-B és a Micro USB-B két különböző csatlakozótípus. Mind alakjukban, mind méretükben eltérnek, ezért mechanikailag nem kompatibilisek egymással.
A csatlakozó nyomtatott áramköri lapra történő forrasztásra készült?
Igen. Ez egy SMD csatlakozó, amely nyomtatott áramköri lapra történő felületszerelésre készült. Az érintkezők és a rögzítő kivezetések közvetlenül a lap megfelelő forrasztási felületeire forraszthatók.
Hány érintkezővel rendelkezik a Mini USB-B csatlakozó?
A csatlakozó 5 érintkezővel rendelkezik: VBUS (+5 V), D−, D+, ID és GND. Az érintkezők tápfeszültség-ellátásra, adatátvitelre és az eszköz bekötésétől függően egyéb funkciókra szolgálnak.
A csatlakozó támogatja az adatátvitelt és a tápfeszültség-ellátást is?
Igen. A Mini USB-B csatlakozó lehetővé teszi az adatátvitelt és a tápfeszültség-ellátást is USB-n keresztül. A konkrét funkciók az eszköz bekötésétől és elektronikájától függenek.
Használható a csatlakozó saját nyomtatott áramköri laphoz?
Igen. A csatlakozó saját elektronikai eszközök gyártásához is alkalmas. A nyomtatott áramköri lap tervezésekor javasoljuk a műszaki rajz ellenőrzését, és a lap gyártása előtt a méretek ellenőrzését a tényleges csatlakozó alapján.
