Leírás

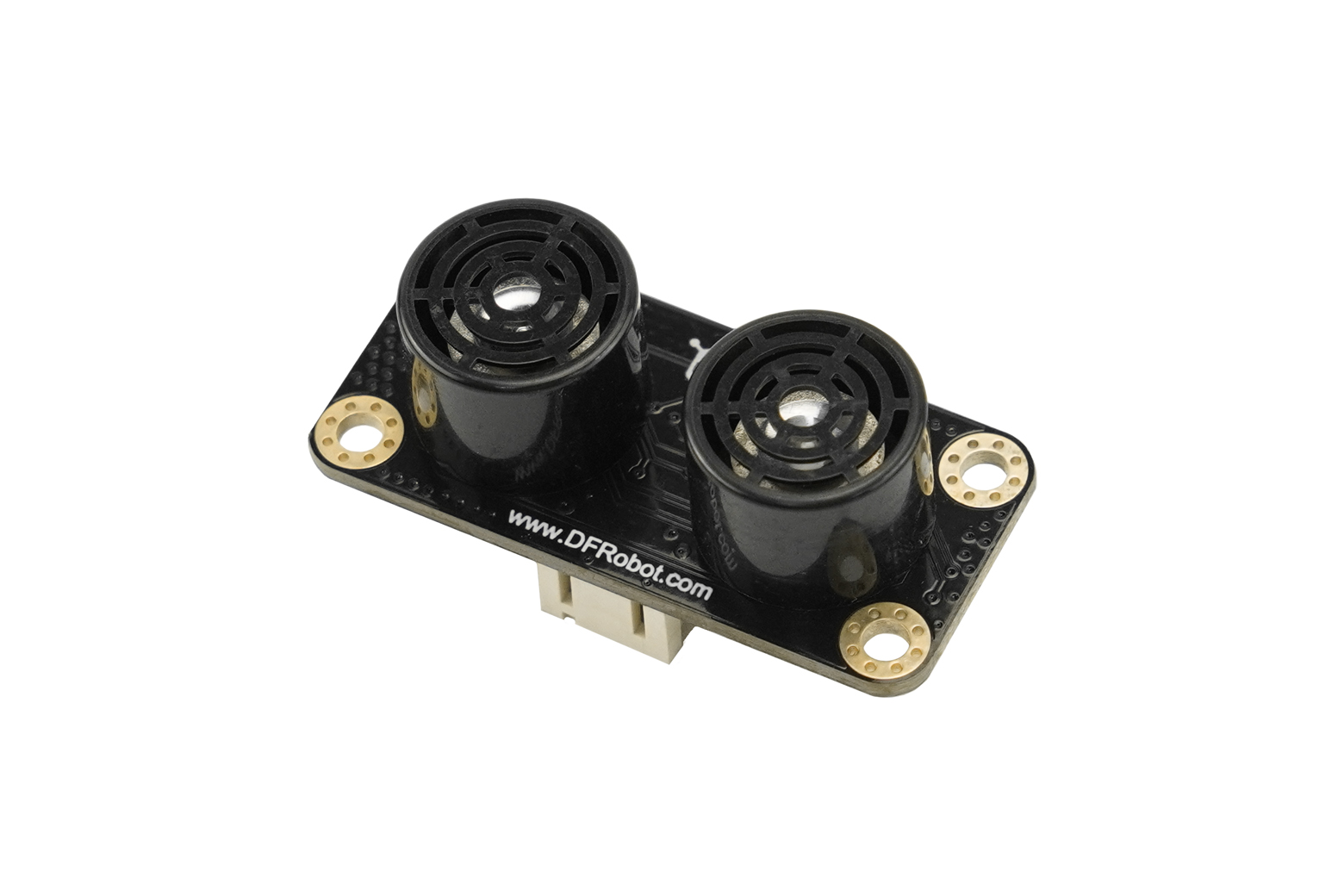

Az URM09 egy érintésmentes ultrahangos távolságérzékelő 2–500 cm mérési tartománnyal és 1%-os pontossággal (sík falon mérve). A klasszikus HC-SR04-gyel ellentétben a bemeneti és kimeneti jelet egyetlen I/O lábon multiplexeli – így mindössze egyetlen digitális lábra van szükség a mikrokontrolleren. Az érzékelő 3,3 V-os és 5 V-os vezérlőpanelokkal is működik, és szabványos Gravity PH2.0-3P csatlakozón keresztül csatlakoztatható.
Főbb jellemzők
- Mérési tartomány 2–500 cm, pontosság 1%, felbontás 1 cm
- Egyetlen I/O láb a bemenethez és a kimenethez is (Trig verzió)
- Tápfeszültség 3,3–5,5 V DC – Arduino és Raspberry Pi kompatibilis
- Mérési frekvencia akár 25 Hz
- Akusztikus frekvencia 40 ± 2 kHz

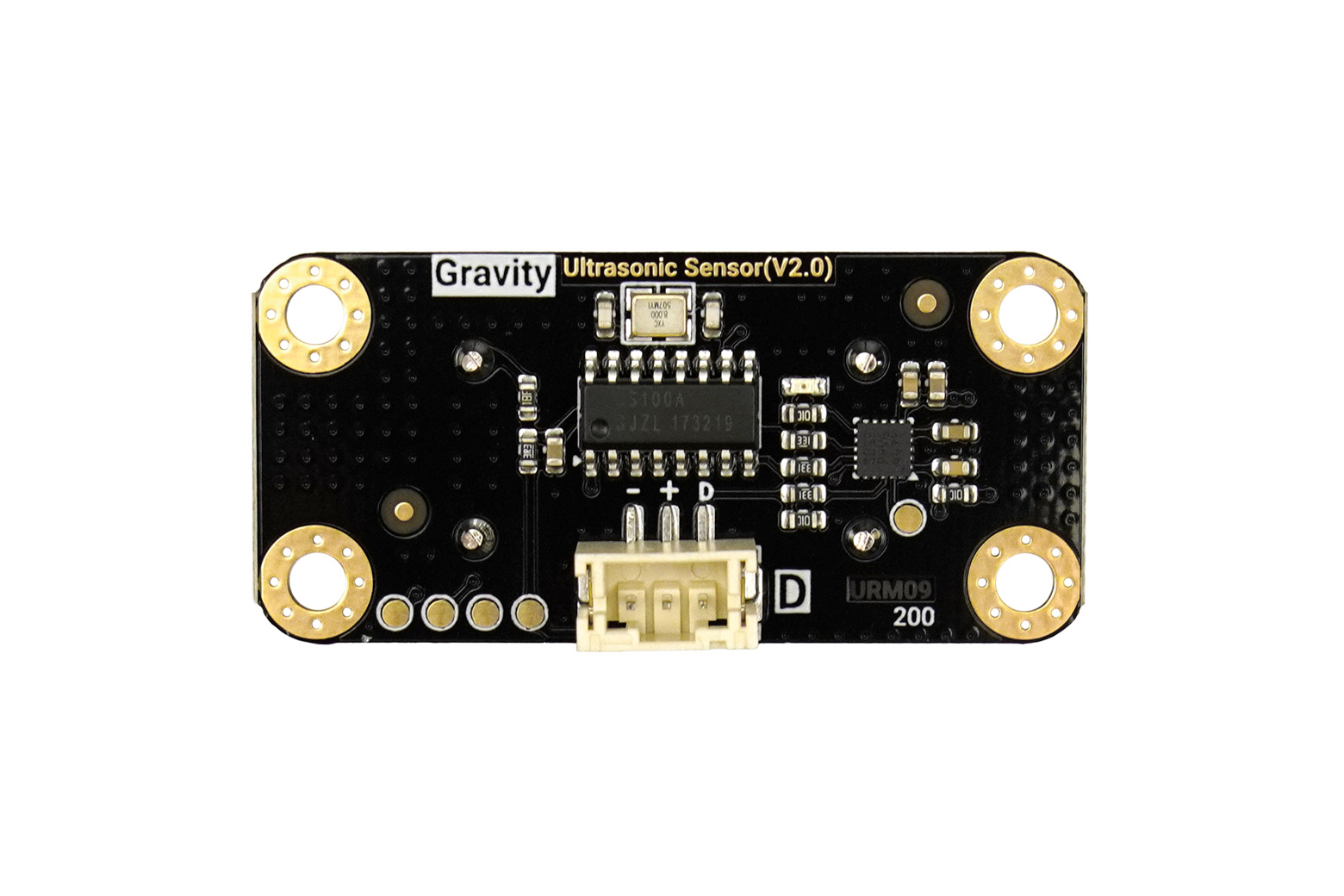

- Csatolófelület Gravity PH2.0-3P, plug and play
Műszaki adatok
| Tápfeszültség | 3,3–5,5 V DC |
|---|---|
| Max. pillanatnyi áram | < 20 mA |
| Mérési tartomány | 2–500 cm |
| Felbontás | 1 cm |
| Pontosság | 1% |
| Akusztikus frekvencia | 40 ± 2 kHz |
| Max. mérési frekvencia | 25 Hz |
| Üzemi hőmérséklet | −10 és +70 °C között |

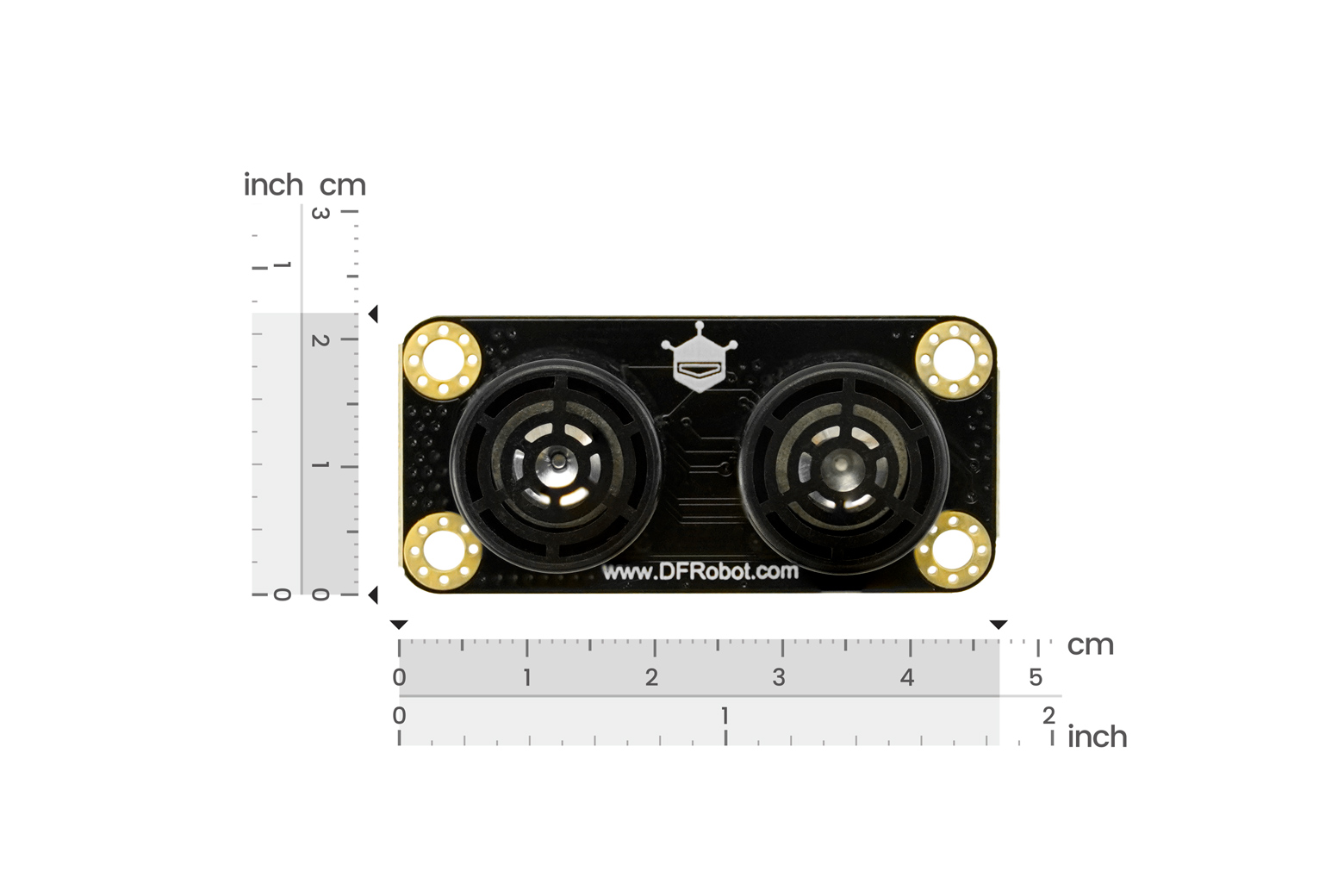

| Méretek | 47 × 22 mm (1,85 × 0,87″) |
Felhasználás
- távolságmérés és akadályérzékelés a robotikában
- folyadékszintek érintésmentes mérése
- automatizált rendszerek és DIY projektek
- STEM és maker projektek Arduinóval

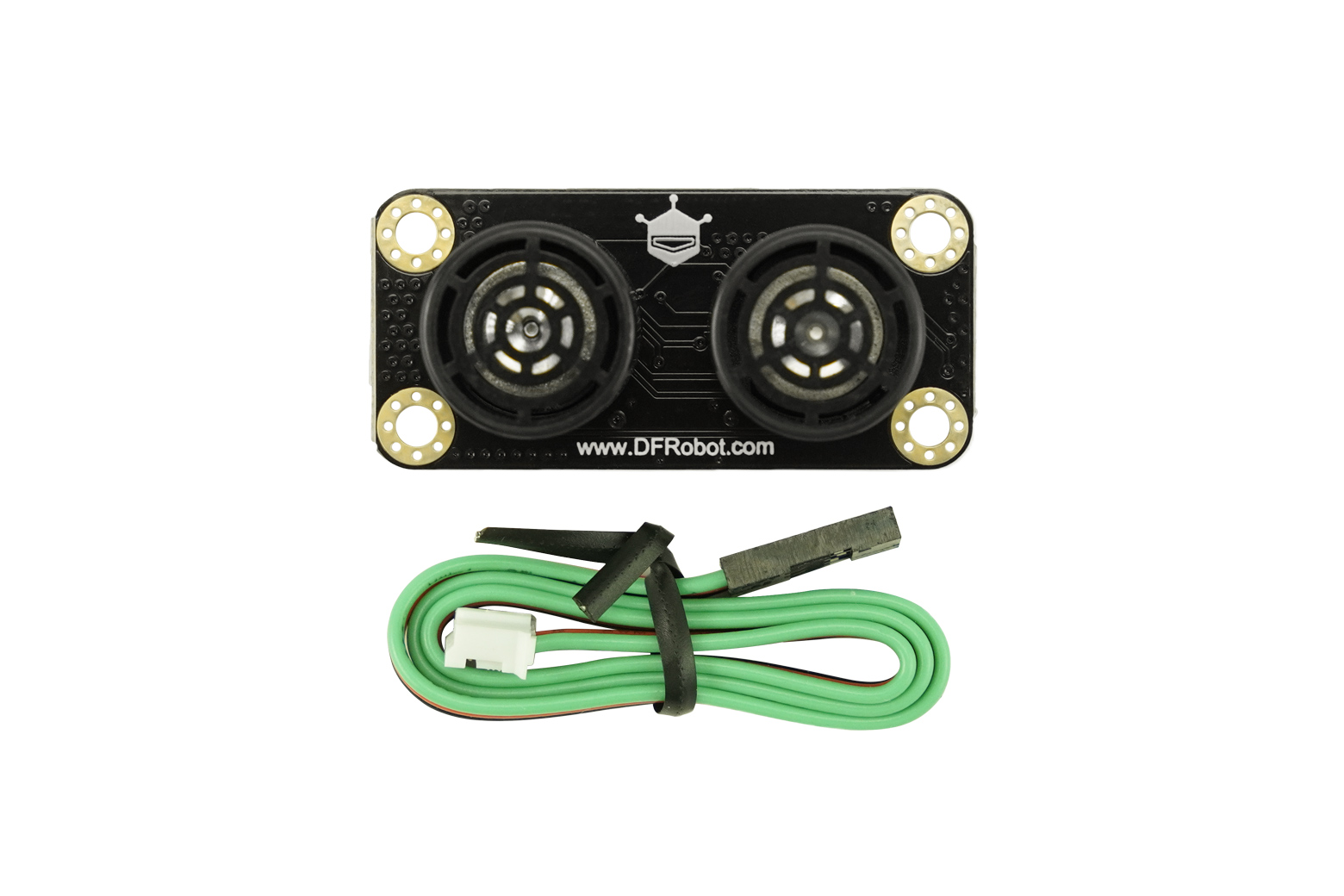

A csomag tartalma
- 1× URM09 ultrahangos érzékelő (Gravity Trig)
- 1× PH2.0-3P csatlakozó
