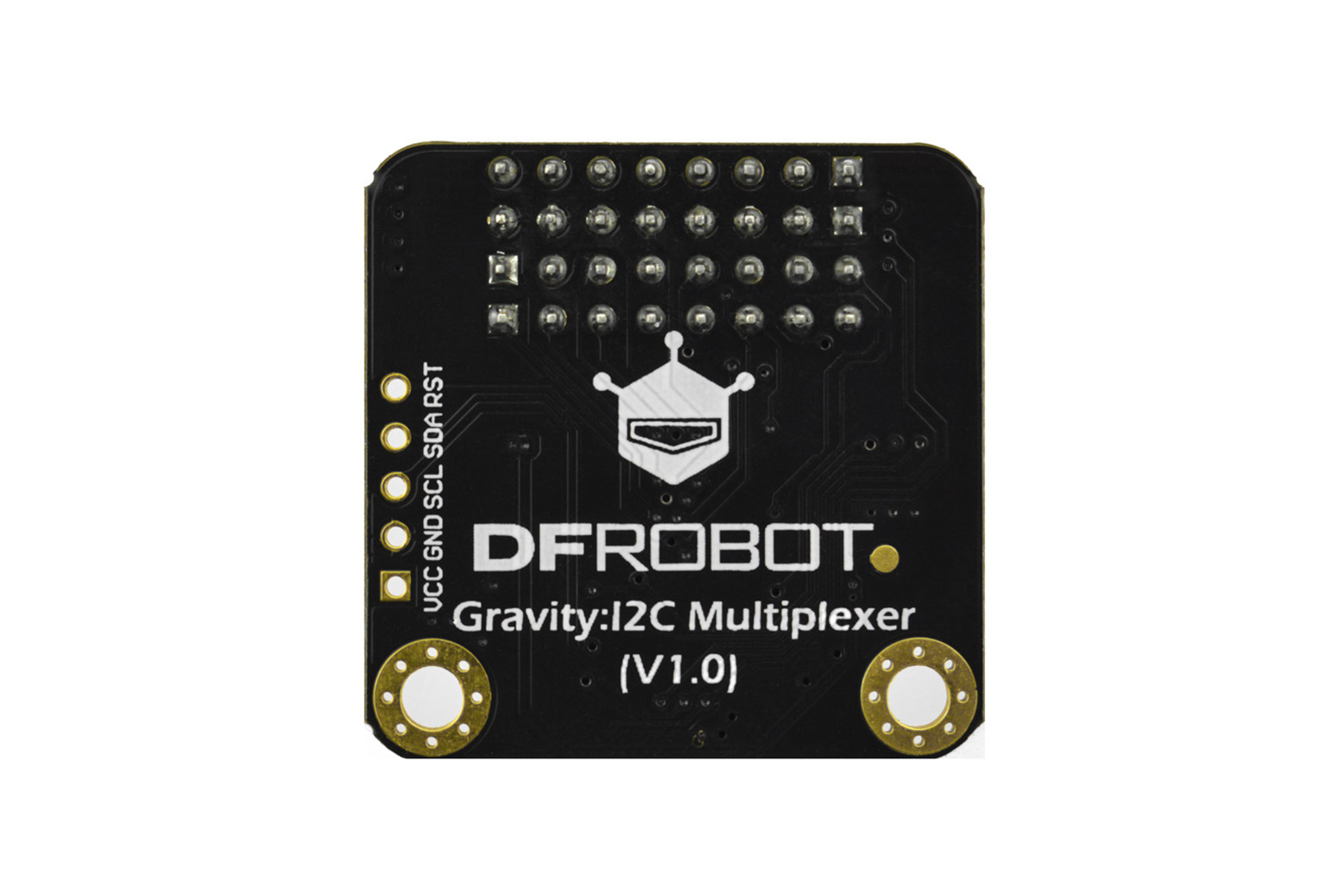

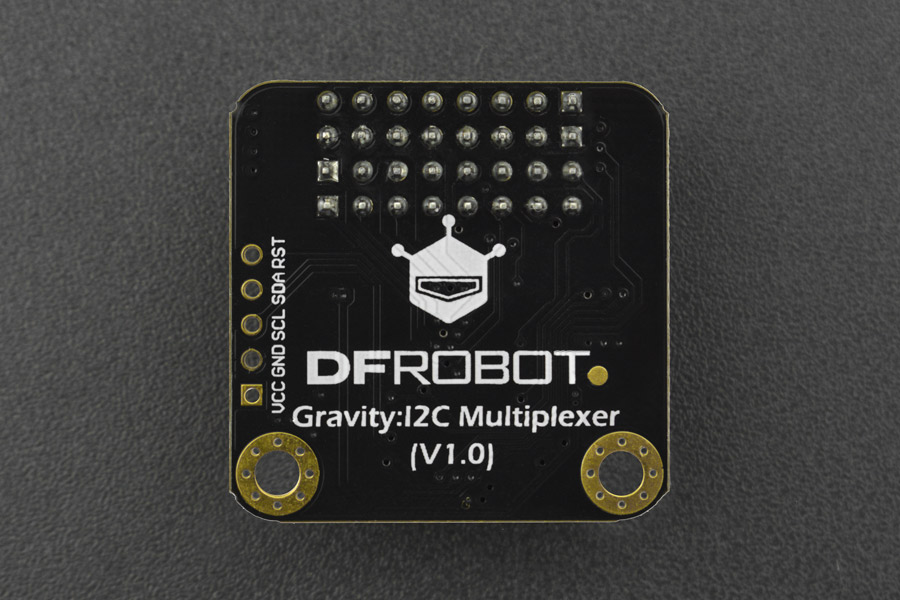

Leírás

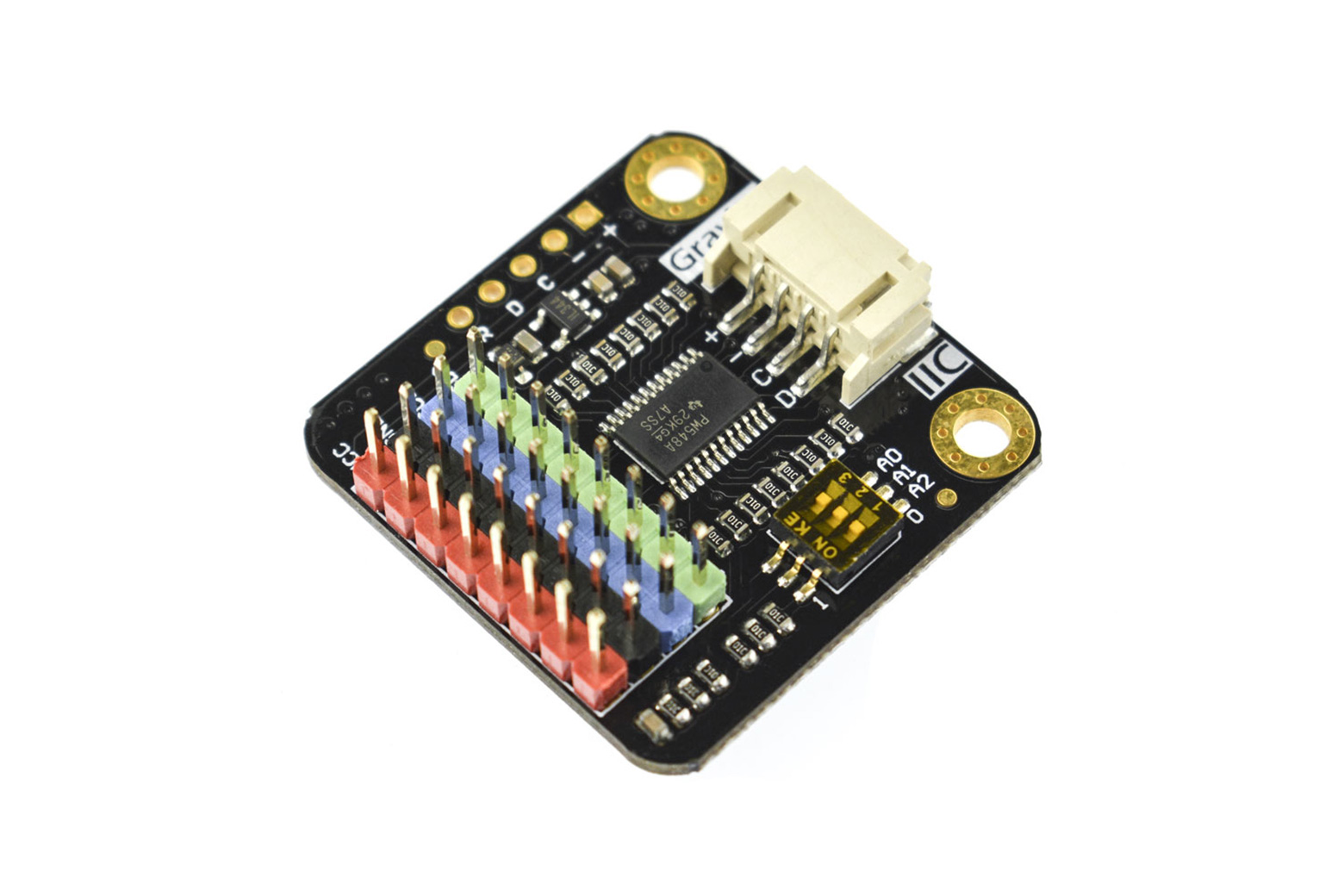

A Gravity I2C Multiplexer megoldja az I2C-címütközések problémáját – lehetővé teszi akár 8 azonos, fix I2C-címmel rendelkező eszköz csatlakoztatását a vezérlőpanel egyetlen I2C-portjára. Csak csatlakoztassa a modulokat a multiplexer 8 portjához (plug and play, forrasztás nélkül), és a multiplexer sorban címezi őket.
A multiplexer címe alapértelmezés szerint 0x70, és DIP-kapcsolóval 0x70 – 0x77 tartományban állítható. Kaszkádba kötve így akár 8 multiplexer is üzemeltethető egyszerre, és összesen 64 azonos című eszköz csatlakoztatható egyetlen I2C-buszra.

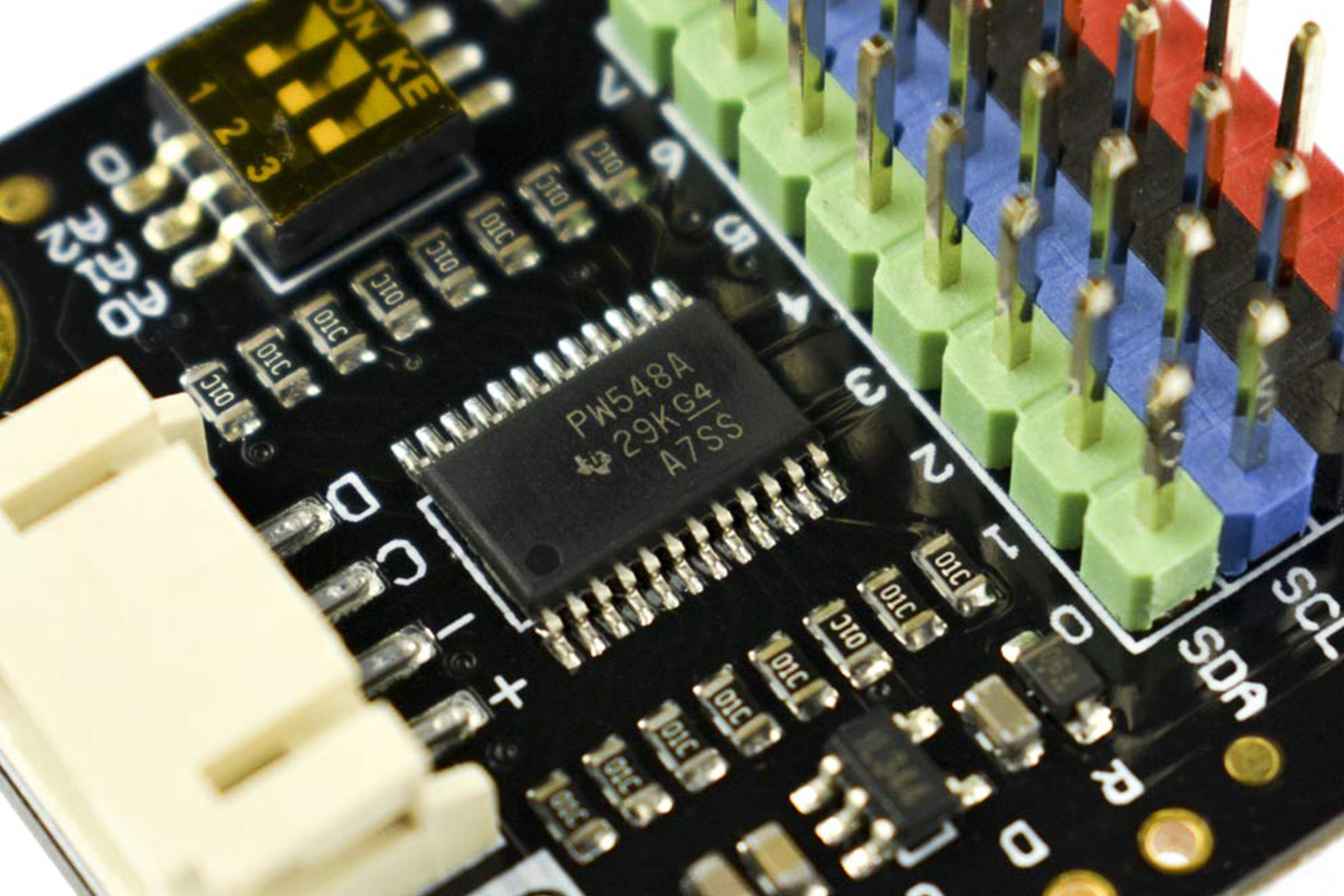

Főbb jellemzők
- I2C-címütközések megoldása fix címmel rendelkező eszközök számára
- 8 I2C-port egyetlen modulon (PH2.0-4P csatlakozók, plug and play)
- Akár 8 multiplexer kaszkádjának támogatása (0x70 – 0x77) → akár 64 eszköz
- I2C-cím beállítása DIP-kapcsolóval (0x70 – 0x77)
- 3,3 – 5,0 V tápfeszültség, 3,3 V logikai szint (Raspberry Pi-vel és Arduinóval is kompatibilis)
- 100 kHz / 400 kHz I2C órajel-frekvencia
- Színkódolt 4 tűs csatlakozók az egyszerű tájékozódás érdekében
Műszaki adatok
| Tápfeszültség | 3,3 – 5,0 V |
|---|---|
| Csatlakozó típusa | PH2.0-4P (Gravity) |
| Logikai szint | 3,3 V (magas) / 0 V (alacsony) |
| Protokoll | I2C |
| I2C órajel-frekvencia | 100 kHz, 400 kHz |
| I2C-portok száma | 8 |
| Alapértelmezett I2C-cím | 0x70 |
| I2C-címtartomány | 0x70 – 0x77 |

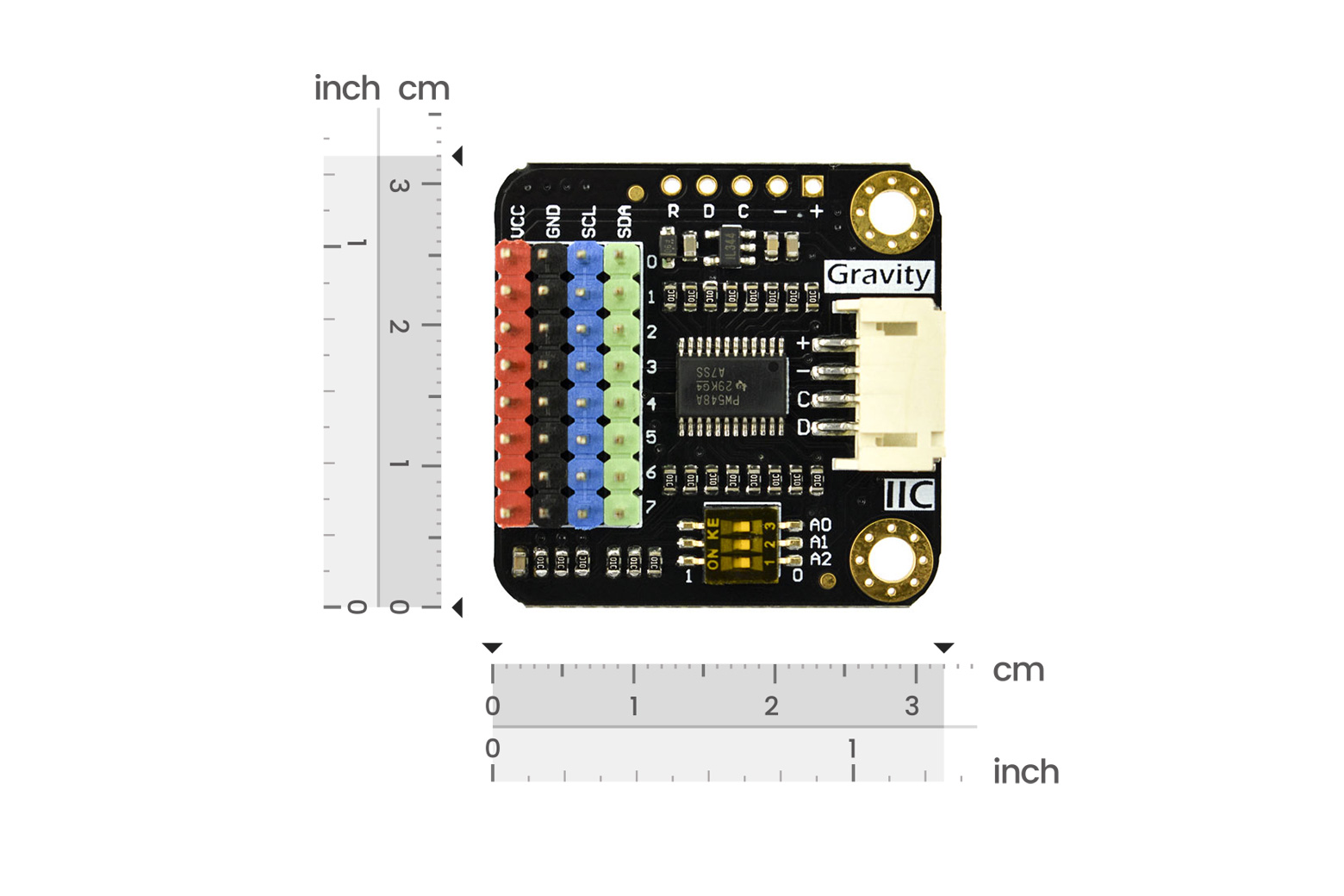

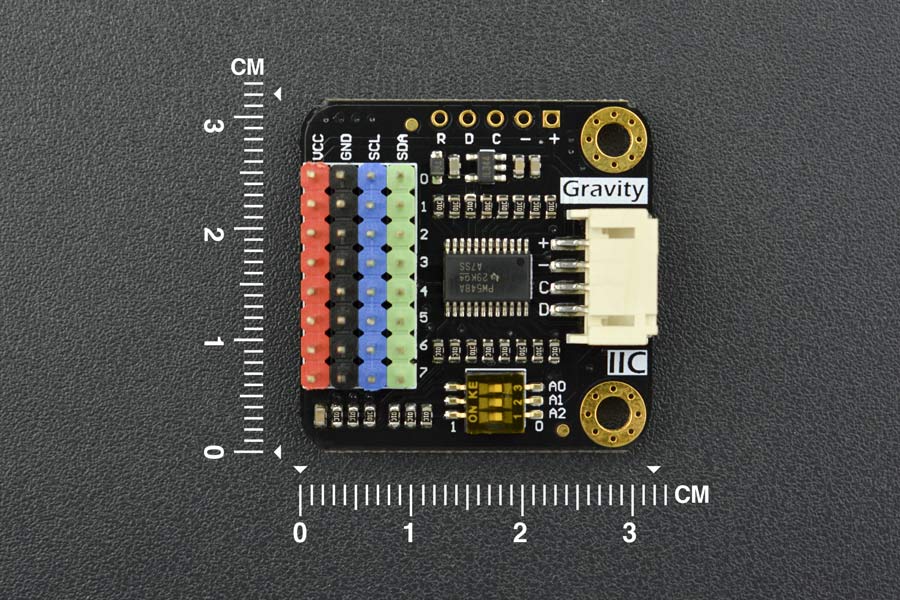

| Méretek | 32 × 32 mm (1,26 × 1,26″) |
Felhasználás
- több azonos I2C-című szenzor csatlakoztatása (pl. több SHT31, VL53L0X stb.)
- kiterjedt IoT-szenzorhálózatok
- Arduino- és Raspberry Pi-projektek, amelyek nagy számú I2C-eszközt igényelnek

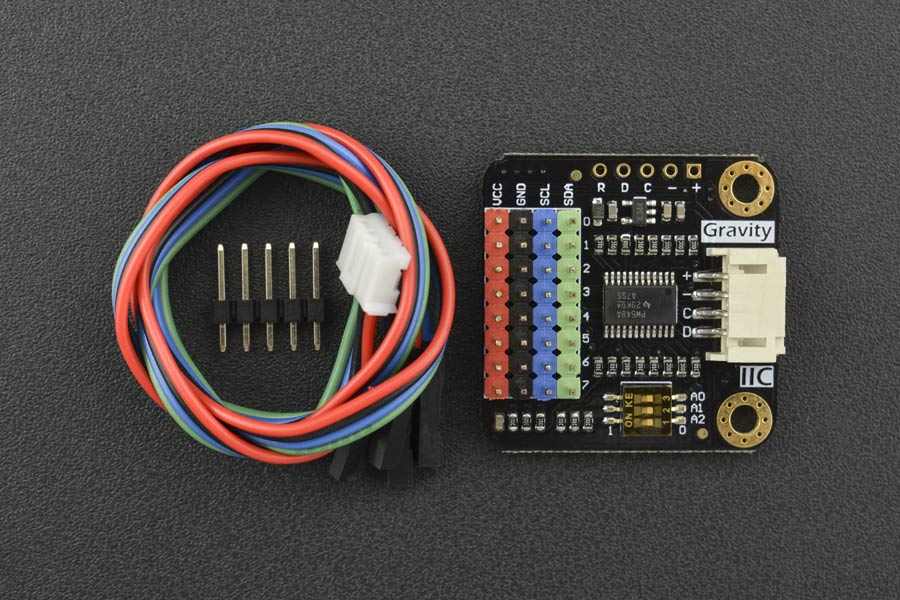

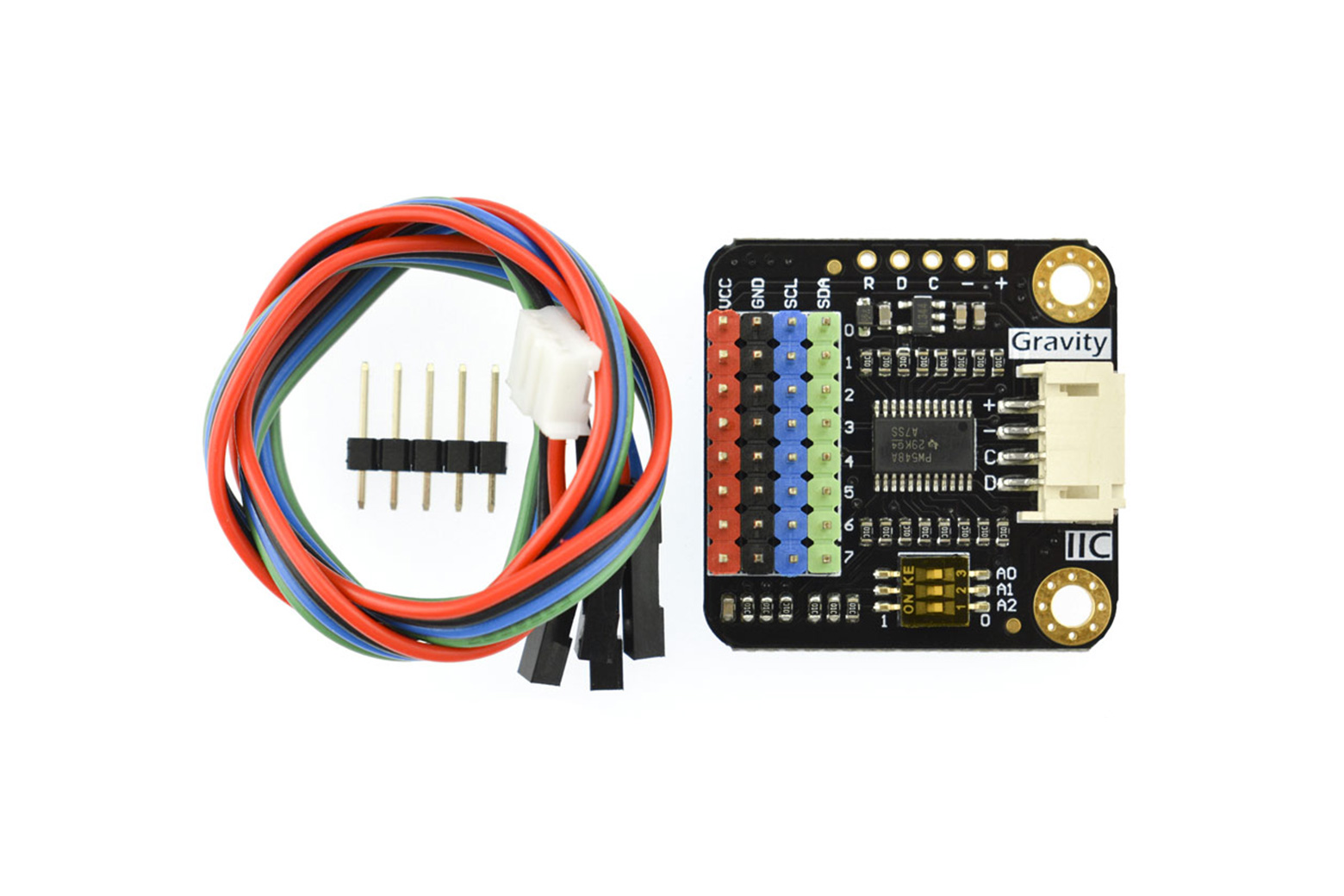

A csomag tartalma
- 1× Gravity I2C Multiplexer 1:8
- 1× Gravity 4 tűs I2C/UART kábel
- 1× XH2.54-5P tüskesáv
