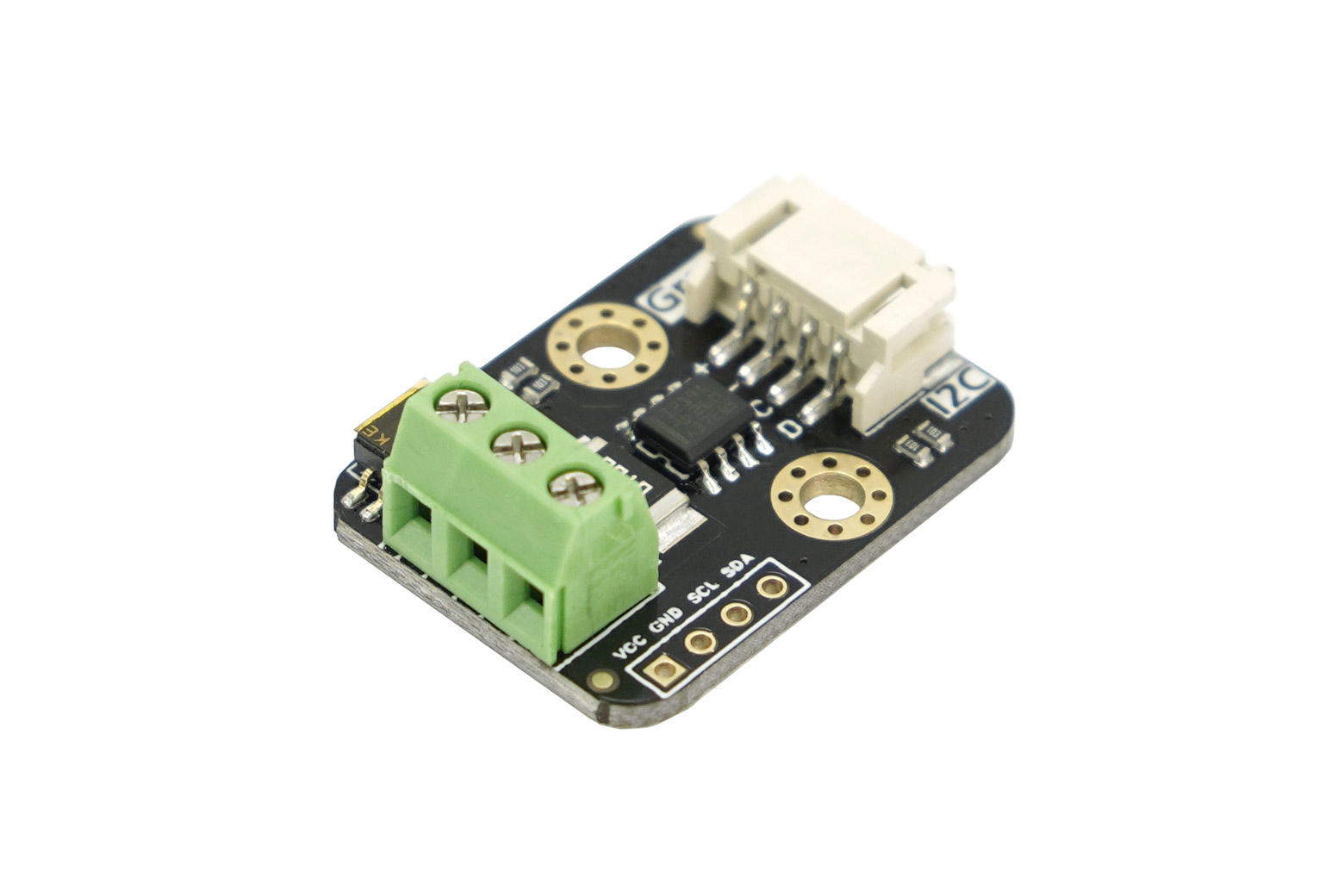

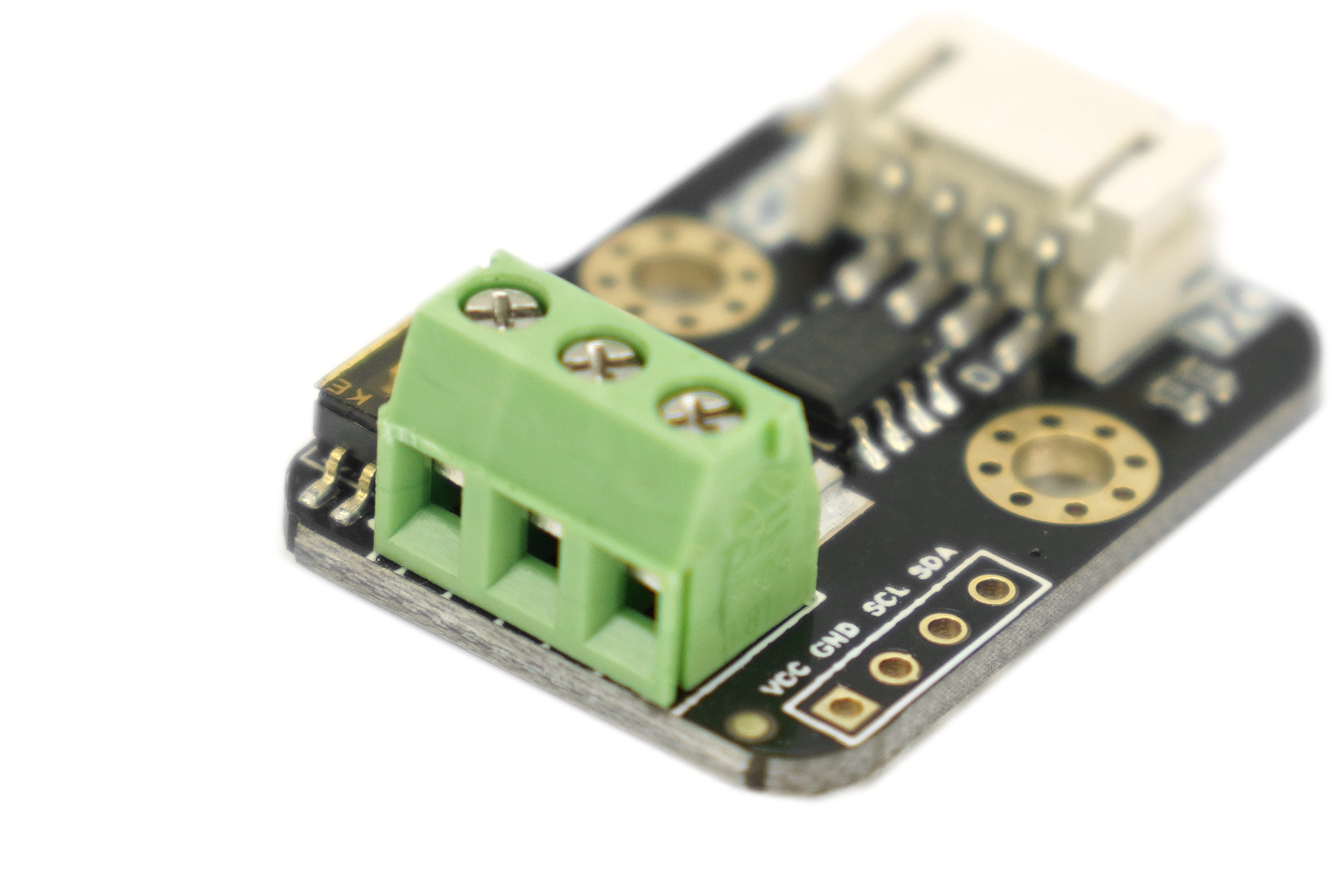

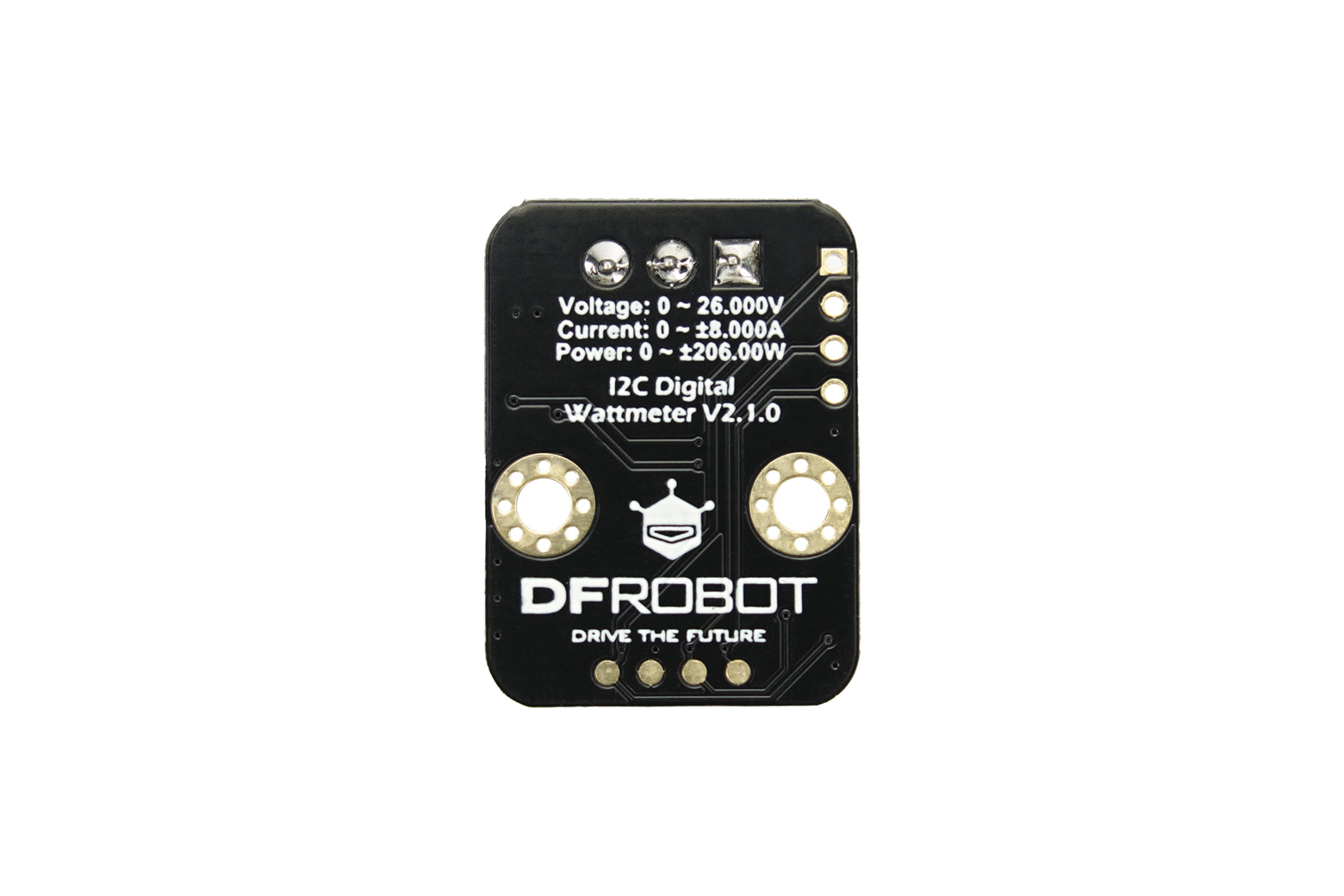

DFRobot Gravity I2C digitális wattmérő INA219 26 V / 8 A

3 293 Ft (ÁFA nélkül 2 593 Ft )

I2C wattmérő TI INA219 chippel, mérési tartomány 0–26 V ±8 A

5 készleten

Raktáron 5 db

Hozzáadás a kedvencekhez
Cikkszám: SEN0291 Kategória: , Címke:

Leírás

A Gravity I2C Digital Wattmeter egy kompakt modul feszültség, áram és teljesítmény pontos mérésére 26 V / 8 A tartományban, maximális relatív hibája ±0,2 % (egyszerű manuális kalibrálás után). A TI INA219 chipet használ nulla hőmérsékleti driftel és egy 10 mΩ-os, alacsony hőmérsékleti együtthatójú ötvözetből készült, 2 W terhelhetőségű söntellenállást.

A modul kétirányú áramot mér a magas oldalon (high-side) – a pozitív érték töltést, a negatív kisütést jelent – ami előnyös napelemes és akkumulátoros alkalmazásoknál. Négy I2C-cím konfigurálható DIP-kapcsolóval, így akár négy modul is csatlakoztatható egy buszra.

Főbb jellemzők

  • TI INA219 chip nulla hőmérsékleti driftel
  • Feszültség-, áram- és teljesítménymérés 26 V / 8 A / 206 W tartományban
  • Maximális relatív hiba ±0,2 % (manuális kalibrálás után)
  • Felbontás: feszültség 4 mV, áram 1 mA, teljesítmény 4 mW (szoftveres) / 20 mW (hardveres)
  • Kétirányú árammérés a magas oldalon (high-side)
  • 4 konfigurálható I2C-cím (0x40, 0x41, 0x44, 0x45) DIP-kapcsolóval
  • Kompatibilis 3,3 V-os és 5 V-os vezérlőpanelokkal

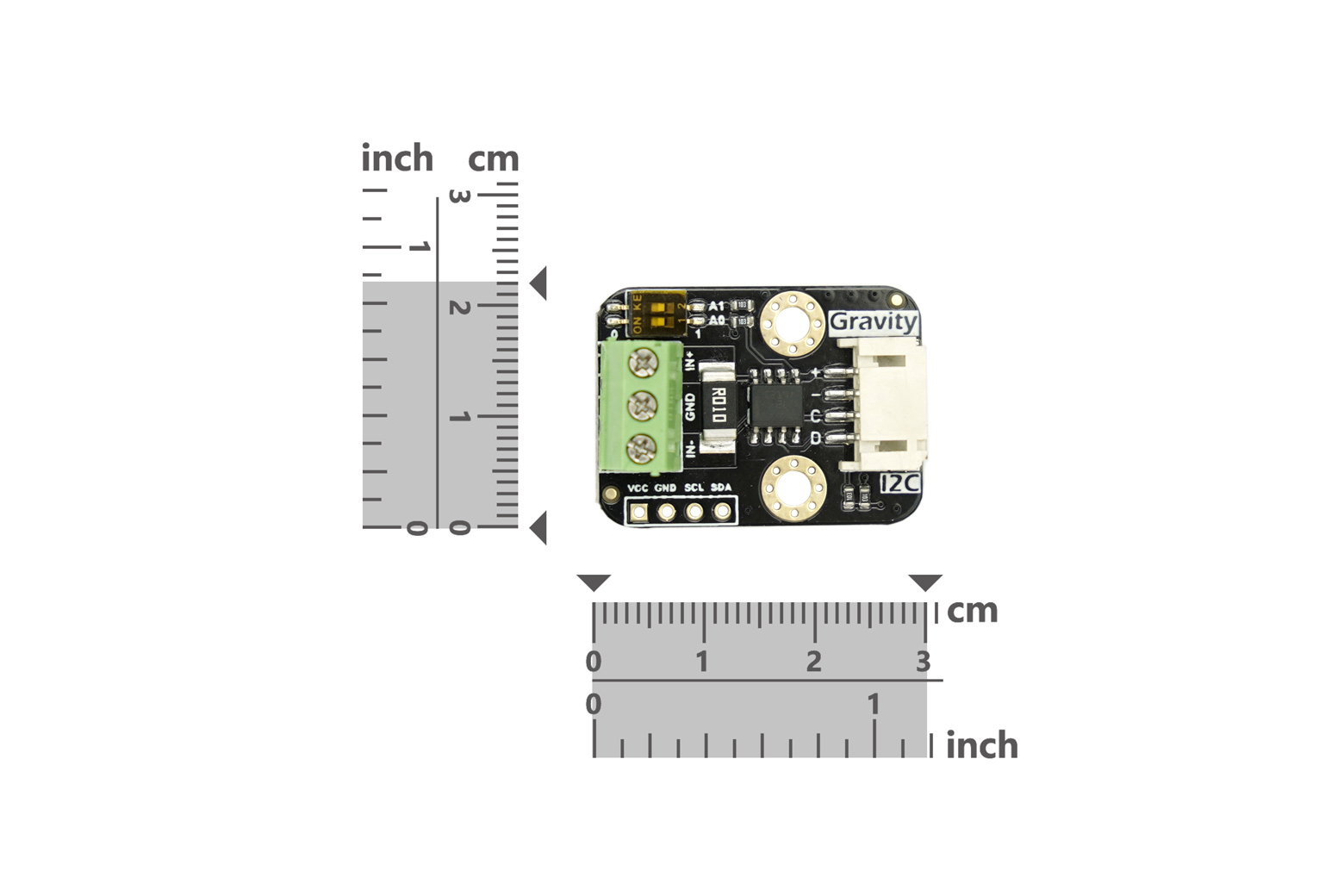

  • Kompakt méretek 30 × 22 mm, tömege mindössze 4 g

Műszaki adatok

Tápfeszültség (VCC) 3,3 – 5,5 V
Feszültségtartomány (IN+ / IN−) 0 – 26 V
Feszültség felbontása 4 mV
Feszültség hibája < ±0,2 % (jellemzően)
Áramtartomány 0 – ±8 A (kétirányú)
Áram felbontása 1 mA
Áram hibája < ±0,2 % (jellemzően, kalibrálás után)
Teljesítménytartomány 0 – 206 W
Teljesítmény felbontása 20 mW (HW) / 4 mW (SW)
Nyugalmi áram 0,7 mA
Interfész Gravity I2C (logikai szint 0 – 3,3 V)
I2C-címek 0x40, 0x41, 0x44, 0x45
Méretek 30 × 22 mm
Tömeg 4 g

Felhasználás

  • elektronikus modulok és projektek fogyasztásának mérése
  • napelemes rendszerek energiagazdálkodása
  • akkumulátorok kapacitásának és állapotának mérése (fuel gauge)
  • motorok áramfelvételének figyelése terhelés alatt
  • akkumulátor-üzemidő kiértékelése

Termék wiki

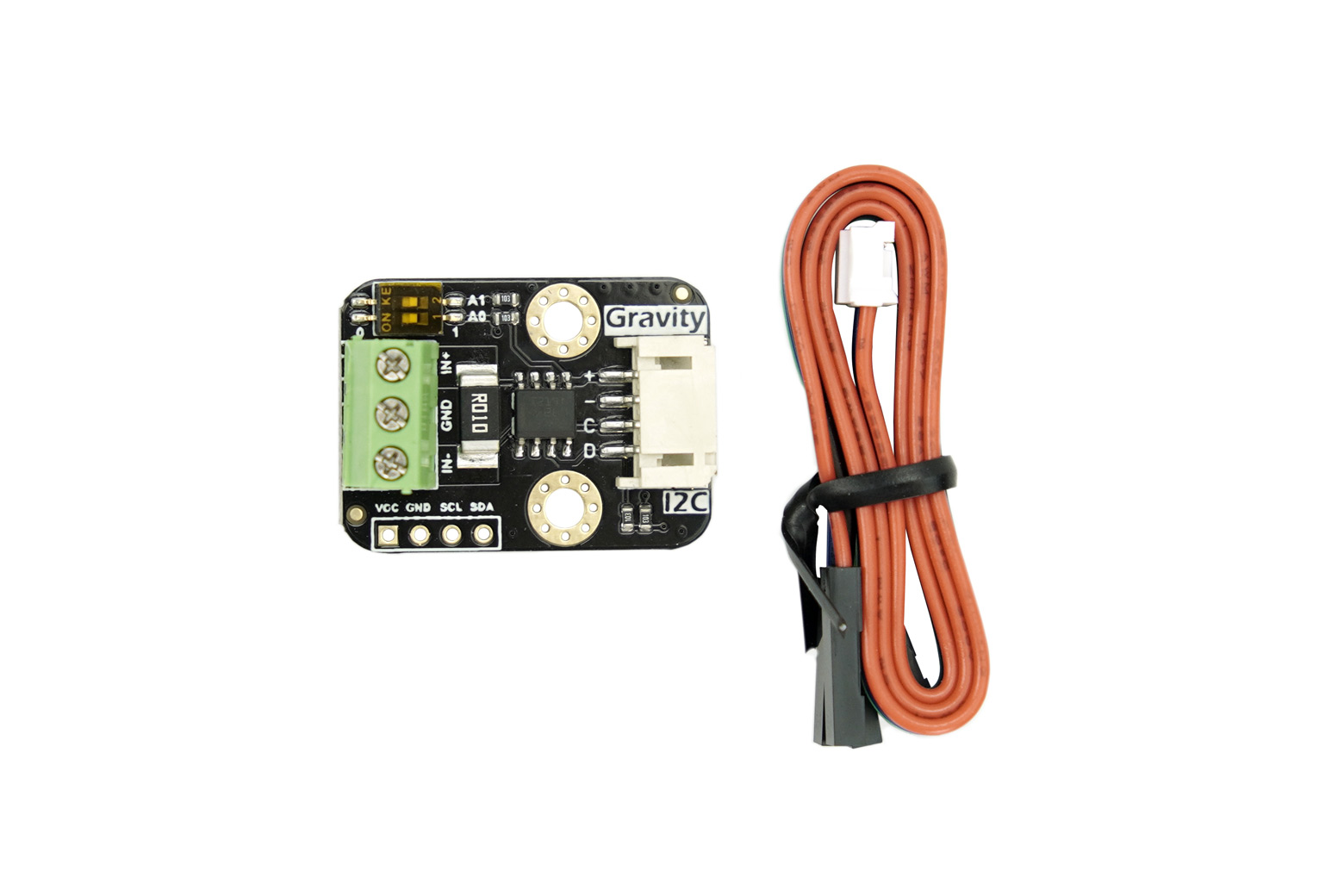

A csomag tartalma

  • 1× Gravity I2C Digital Wattmeter
  • 1× Gravity 4-pines I2C/UART kábel

További információk

Tömeg 14 g
