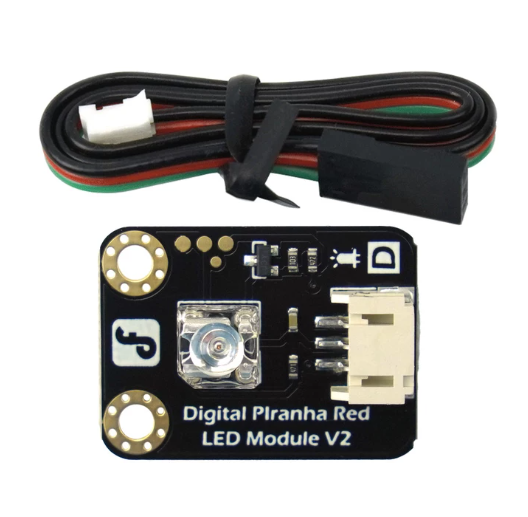

DFRobot Gravity digitális Piranha LED modul

1 125 Ft

Digitális Gravity LED modul Piranha LED diódával, 3,3 – 5 V tápfeszültséggel és PWM fényerő-szabályozás támogatással.

Törlés

Kérjük, válassza ki fent a termék változatát.

Több variáció raktáron

Hozzáadás a kedvencekhez
Több információ
Cikkszám: DFR0031 Kategória: Címke:

Leírás

DFRobot Gravity digitális Piranha LED modul egy egyszerű LED modul, amelyet Arduino-kompatibilis lapokkal és más mikrokontrollerekkel való használatra terveztek. Digitális vezérlő tűt használ, és lehetővé teszi az egyszerű be- és kikapcsolást, valamint a fényerő szabályozását PWM jel segítségével.

A modul a Gravity sorozatba tartozik, így alkalmas gyors prototípus-készítésre bonyolult bekötés nélkül. Használható fényjelző indikátorokhoz, oktatási projektekhez, egyszerű jelzésekhez, interaktív fényeffektekhez vagy szenzoros projektek kiegészítőjeként.

A LED modult a mikrokontroller digitális tűje vezérli. A gyártó dokumentációja szerint a modul LOW logikai szinten aktív, HIGH szinten pedig kikapcsolt állapotban van. A LED fényereje PWM kimenettel szabályozható.

Főbb jellemzők

  • Digitális LED modul a Gravity sorozatból
  • Piranha LED dióda erős fénnyel
  • Tápfeszültség 3,3 – 5 V
  • Digitális vezérlés mikrokontrollerrel
  • PWM fényerő-szabályozás támogatása
  • Egyszerű csatlakoztatás Gravity kábellel
  • Elérhető változatok: piros, zöld és sárga
  • Alkalmas Arduino, ESP32, Raspberry Pi Pico és más fejlesztői lapokhoz

Műszaki adatok

Termék típusa Digitális LED modul
Gyártó DFRobot
Sorozat Gravity
LED típusa Piranha LED
Tápfeszültség 3,3 – 5 V
Vezérlés Digitális tű, PWM támogatás
Sugárzási szög 65°

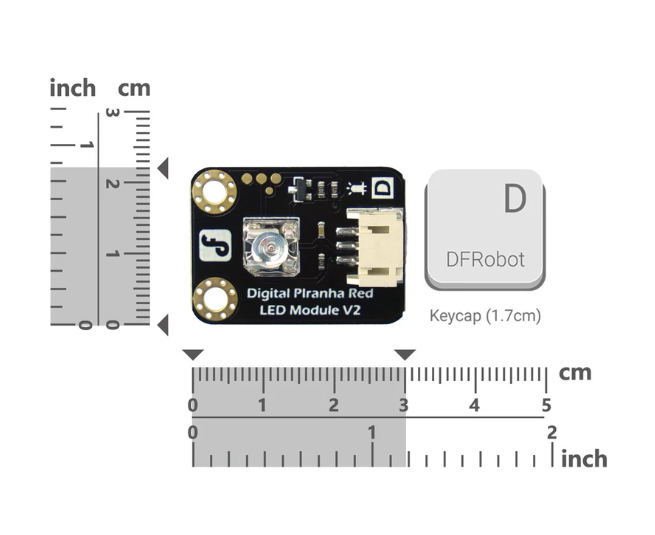

Méretek 30 × 22 mm
Tömeg 5 g
Elérhető színek Piros / sárga / zöld a választott változattól függően

Változatok

Változat LED színe Gyártói cikkszám Hullámhossz
R Piros DFR0031-R kb. 620–625 nm
Y Sárga DFR0031-Y 585–594 nm
G Zöld DFR0031-G 515–530 nm

Tűkiosztás

S Digitális vezérlő tű, PWM támogatás
+ Tápfeszültség 3,3 – 5 V
– GND

Felhasználás

  • fényjelző indikátorok és jelzések
  • Arduino és mikrokontrolleres projektek
  • LED fényerő PWM szabályozása
  • oktatási és iskolai projektek
  • interaktív fényeffektek
  • prototípus-készítés a Gravity sorozattal

A bekötésről, dokumentációról és mintakódról további információkat a gyártó oldalán talál: DFRobot Gravity Digital Piranha LED Module Wiki

További információk

LED Szín

Piros, Sárga, Zöld

Gyakori kérdések

Milyen feszültséggel táplálható a modul?

A modul 3,3–5 V tartományban működik, így alkalmas a szokásos mikrokontrolleres platformokhoz.

Szabályozható a LED fényereje?

Igen. A jelbemenet támogatja a PWM szabályozást, amellyel a LED fényereje változtatható.

Hogyan kapcsolható be és ki a LED?

A modul fordított logikát használ: LOW szinten a LED bekapcsol, HIGH szinten pedig kikapcsol.

Kompatibilis a modul Arduinóval?

Igen. A modul alkalmas Arduino és más fejlesztői lapokhoz, amelyek kompatibilis digitális kimenettel és 3,3–5 V tápfeszültséggel rendelkeznek.

Milyen tűket használ a modul?

A modul három csatlakozással rendelkezik: jelbemenet, tápfeszültség és GND. A jeltű PWM-et is támogat.

Milyen LED színek érhetők el?

A termék piros, sárga és zöld változatban érhető el. A színt rendeléskor választhatja ki.

Eltér-e az egyes színváltozatok bekötése?

Nem. Az alapbekötés és a vezérlés módja a piros, sárga és zöld verziónál azonos.

Mekkora a LED sugárzási szöge?

A gyártó körülbelül 65° sugárzási szöget ad meg.

Szükséges-e külső ellenállás a LED-hez?

Nem. Kész LED modulról van szó, amely a gyártó által ajánlott bekötés szerint közvetlenül csatlakoztatható a fejlesztői laphoz.

Mire alkalmas a Piranha LED modul?

A modul alkalmas például állapotjelzésre, fényeffektekre, interaktív projektekre, játékokra és oktatási Arduino projektekre.

Fényesebb-e a Piranha LED, mint egy hagyományos 5 mm-es LED?

A gyártó szerint a Piranha LED nagyobb fényerőt és szélesebb sugárzási tartományt biztosít, mint a hagyományos kerek LED modulok.
