Leírás
A FireBeetle 2 ESP32-E (N16R2) egy kompakt IoT-mikrokontroller a DFRobottól, kétmagos Tensilica LX6 240 MHz processzorral. Az alapverzió 4 MB Flash memóriájához képest 16 MB Flash memóriával és ráadásul 2 MB PSRAM rendelkezik, így nagyobb program, webszerver, fájlok vagy kijelzőhöz való grafika is elfér rajta. Támogatja a WiFi és Bluetooth 4.2 kapcsolatot, és USB-C-ről vagy Li-ion akkumulátorról táplálható. A lap csatlakoztatott tüskesor nélkül érkezik – a tüskesorok külön vannak a csomagban, így igény szerint forraszthatja fel őket, vagy a lapot közvetlenül saját NYÁK-ra ültetheti.

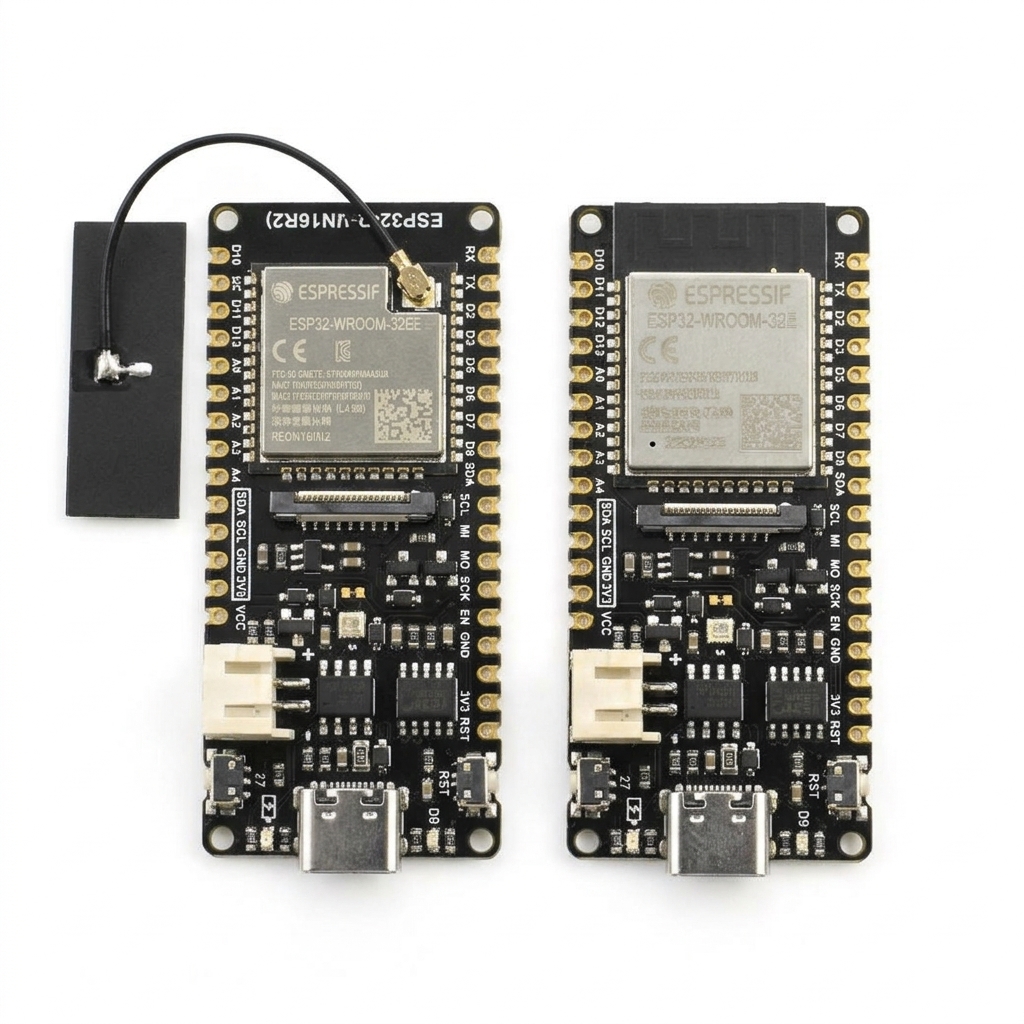

Két verzió közül választhat:
- Belső antenna (DFR1139) – ESP32-WROOM-32E-N16R2 modul közvetlenül a lapon található antennával.

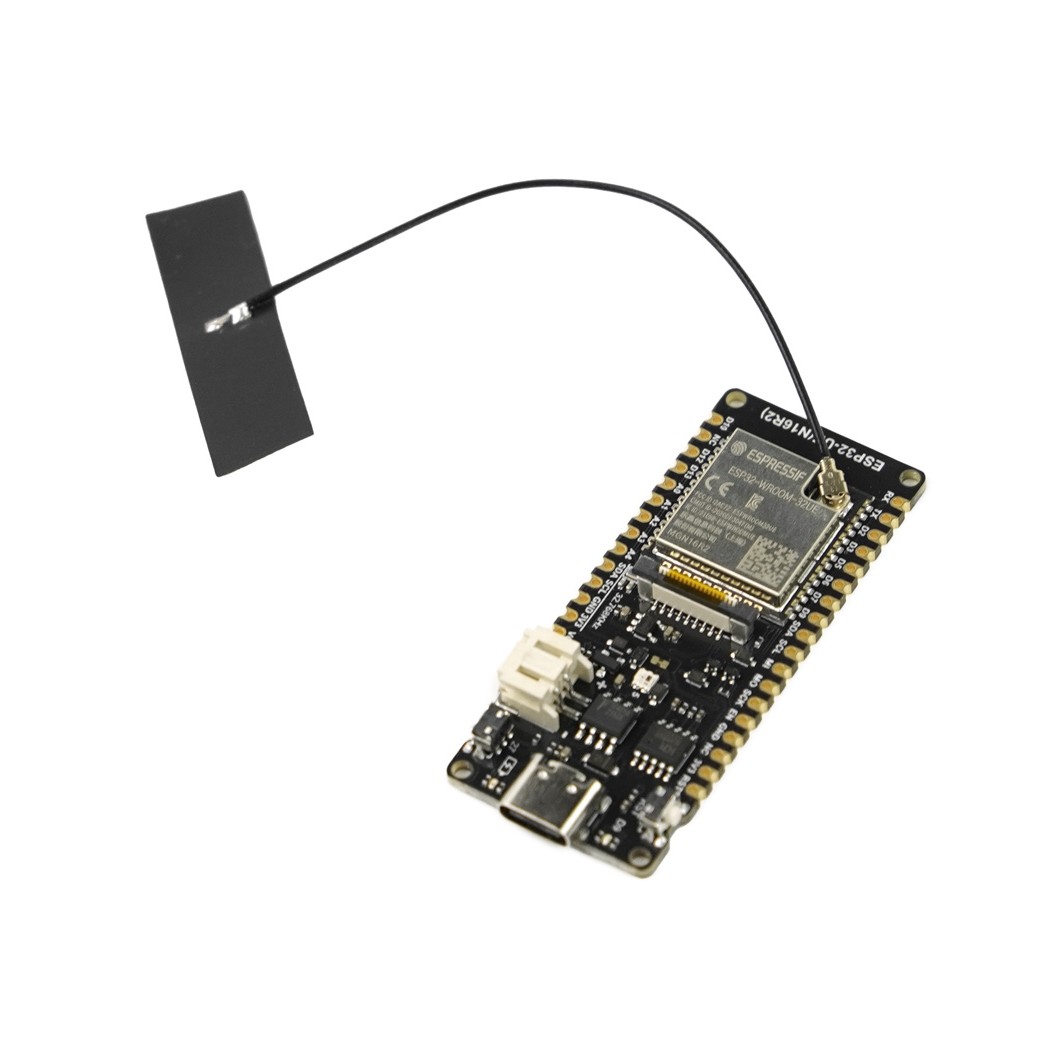

- Külső antenna (DFR1140) – FireBeetle 2 ESP32-UE ESP32-WROOM-32UE-N16R2 modullal, amely külső antenna csatlakozóval rendelkezik. A 2,4 GHz-es antenna a csomagban található. Akkor ajánlott, ha nagyobb jeltávolságra van szüksége.
A 4 MB Flash verziót itt találja: DFROBOT FireBeetle 2 ESP32-E 4MB WiFi és Bluetooth.
Főbb jellemzők
- Kétmagos Tensilica LX6 240 MHz processzor, 520 kB SRAM, 448 kB ROM
- 16 MB Flash + 2 MB PSRAM
- WiFi 802.11 b/g/n (akár 150 Mbps) + Bluetooth 4.2 BR/EDR és BLE
- Táplálás USB-C-n (5 V) vagy 3,7 V Li-ion akkumulátorról PH2.0 csatlakozón keresztül
- Alacsony fogyasztás – a Low Power jumper megszakítása után az alvó üzemmódú áramfelvétel 13 μA-ra csökken
- WS2812 RGB LED, felhasználói gomb, reset gomb, töltés- és felhasználói LED
- GDI interfész a kijelző egyszerű csatlakoztatásához
- Programozás Arduino IDE, ESP-IDF és MicroPython környezetben
- Kompatibilis a FireBeetle V2 sorozattal
Műszaki adatok
| Modul | ESP32-WROOM-32E-N16R2 (belső antenna) / ESP32-WROOM-32UE-N16R2 (külső antenna) |
| Processzor | Tensilica LX6 dual-core, 240 MHz |
| SRAM | 520 kB |
| ROM | 448 kB |
| Flash | 16 MB |
| PSRAM | 2 MB |
| Kristályok | 40 MHz és 32,768 kHz |
| WiFi | 802.11 b/g/n/d/e/i/k/r, akár 150 Mbps, 2,4 – 2,5 GHz |
| Bluetooth | v4.2 BR/EDR + BLE, 2,4 – 2,5 GHz |
| Táplálás (USB-C) | 5 V DC (4,75 – 5,5 V) |
| Táplálás (Li-ion) | 3,7 V (PH2.0, 3,5 – 4,2 V) |
| Táplálás (VCC láb) | 5 V DC |
| 3V3 kimenet | 3,3 V |
| Digitális lábak | 17× |
| Analóg lábak | 11× (IO34 és IO35 csak bemenet) |
| UART | 3× |
| SPI | 1× |
| I2C | 1× |
| I2S | 1× |
| DAC | 2× |
| Touch | 7× |
| LED PWM csatornák | 16× |
| RGB LED | WS2812 (IO5/D8) |
| Kijelző interfész | GDI |
| Méretek | 25,4 × 60 mm |
| Tömeg | 23,4 g |
Felhasználás
- IoT-projektek okosotthonhoz
- ipari IoT-alkalmazások
- akkumulátoros táplálású viselhető eszközök
- nagyobb programot, webszervert vagy memóriában tárolt fájlokat igénylő projektek
- WiFi/Bluetooth szenzoros csomópontok
A csomag tartalma
- 1× FireBeetle 2 ESP32-E (N16R2) vagy FireBeetle 2 ESP32-UE (N16R2) a választott változattól függően
- 1× 2,4 GHz-es WiFi/Bluetooth antenna (csak a külső antennás verzióhoz)
- 1× 18 tűs tüskesor 2,54 mm (apa)
- 1× 18 tűs tüskesor 2,54 mm (anya)
- 1× 14 tűs tüskesor 2,54 mm (apa)
- 1× 14 tűs tüskesor 2,54 mm (anya)
