Leírás

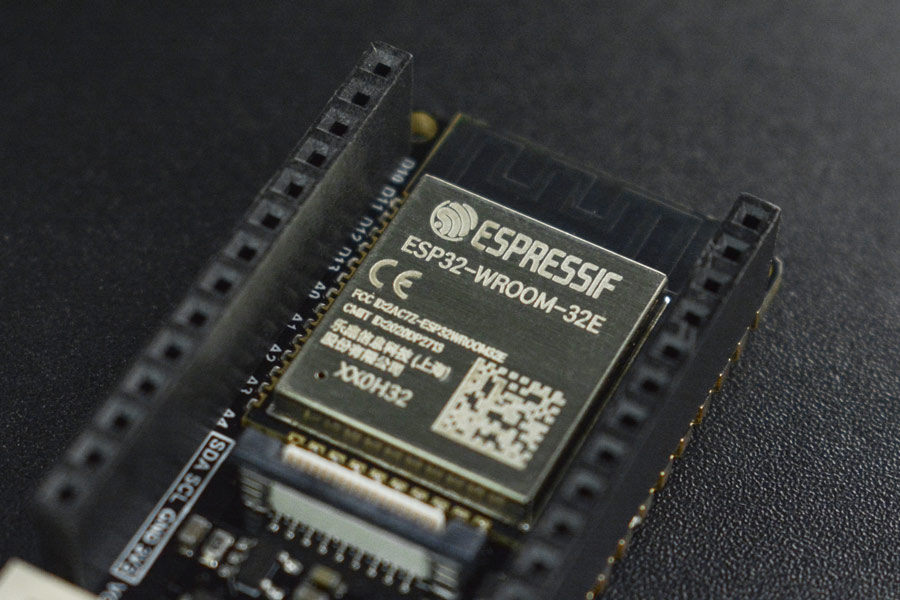

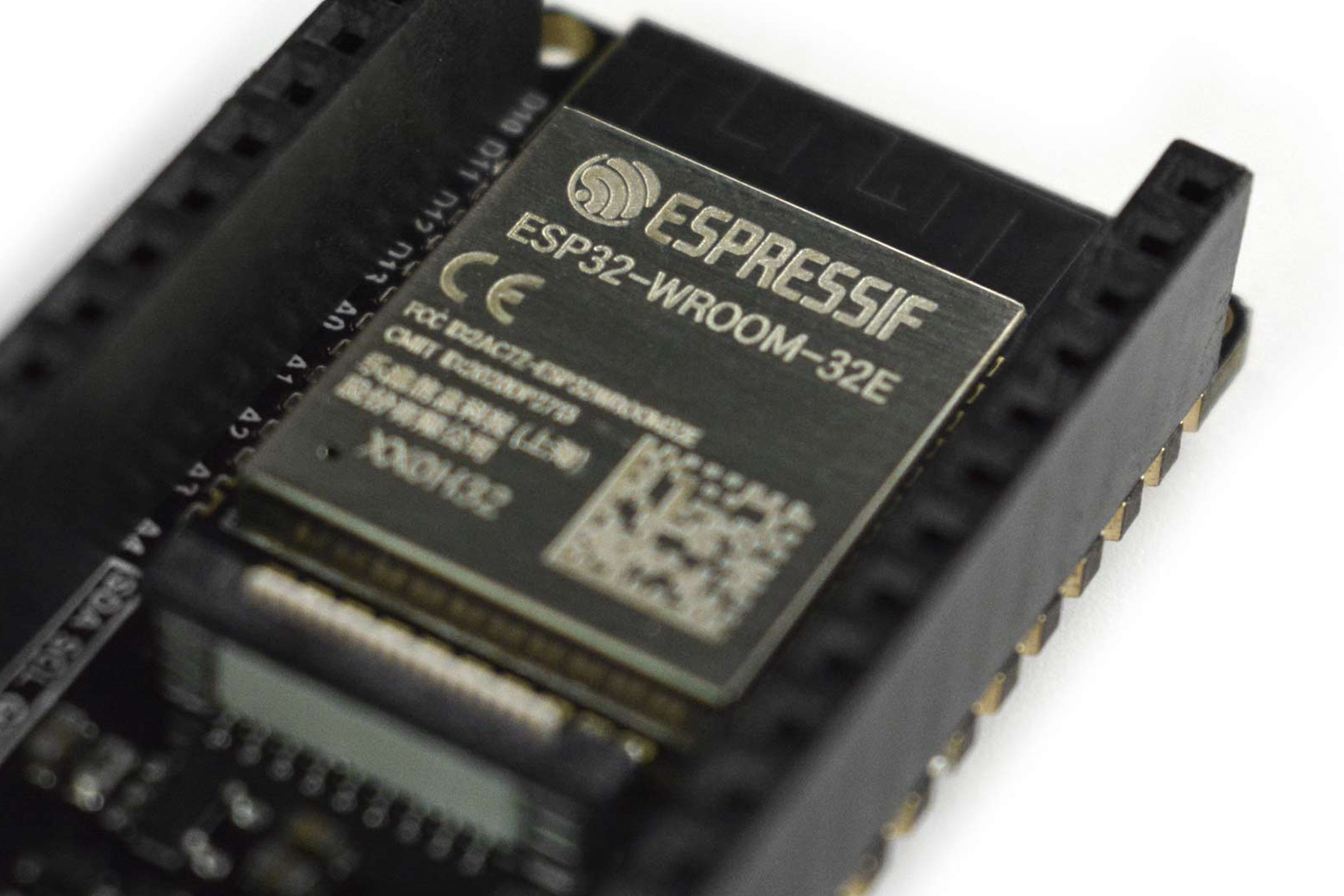

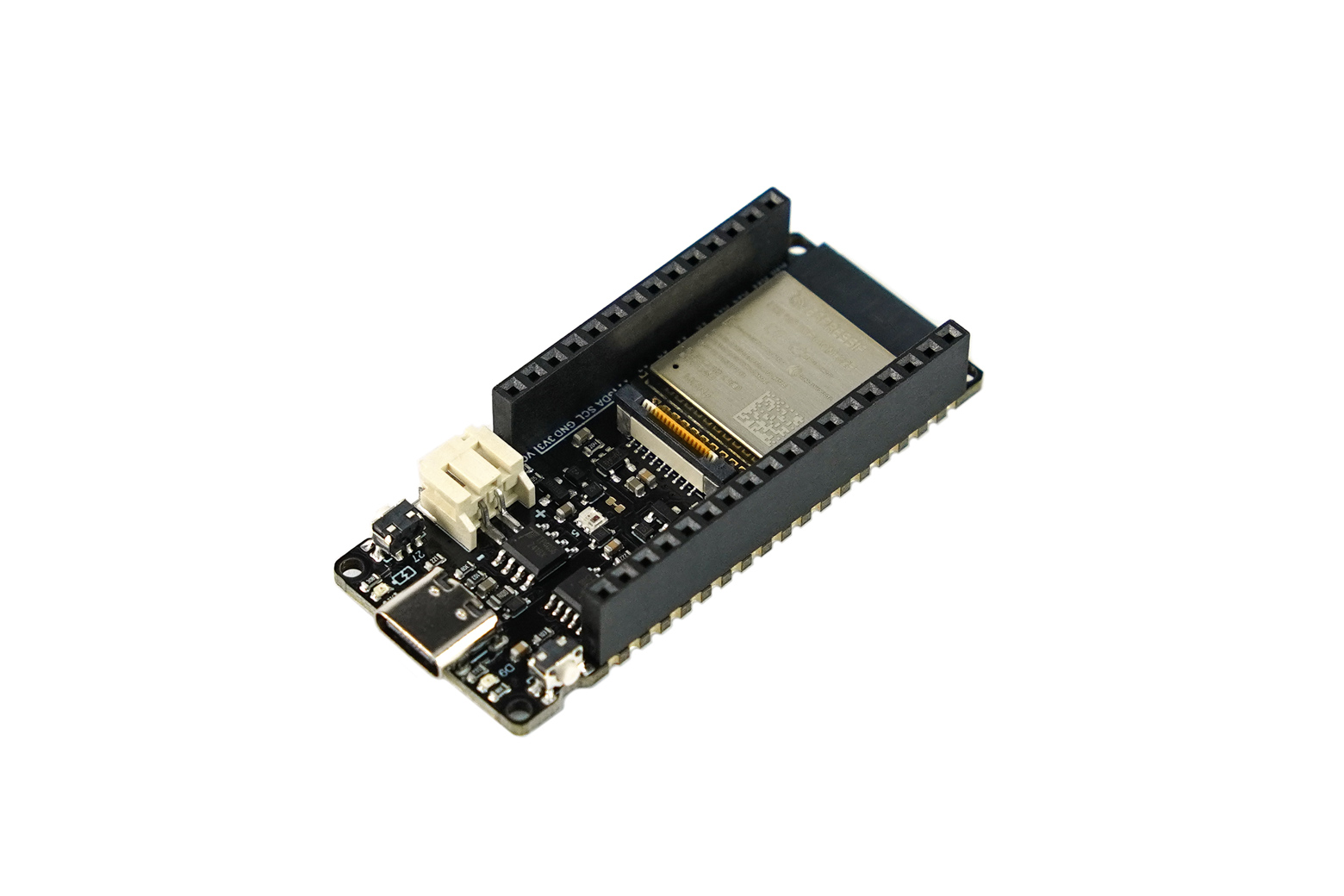

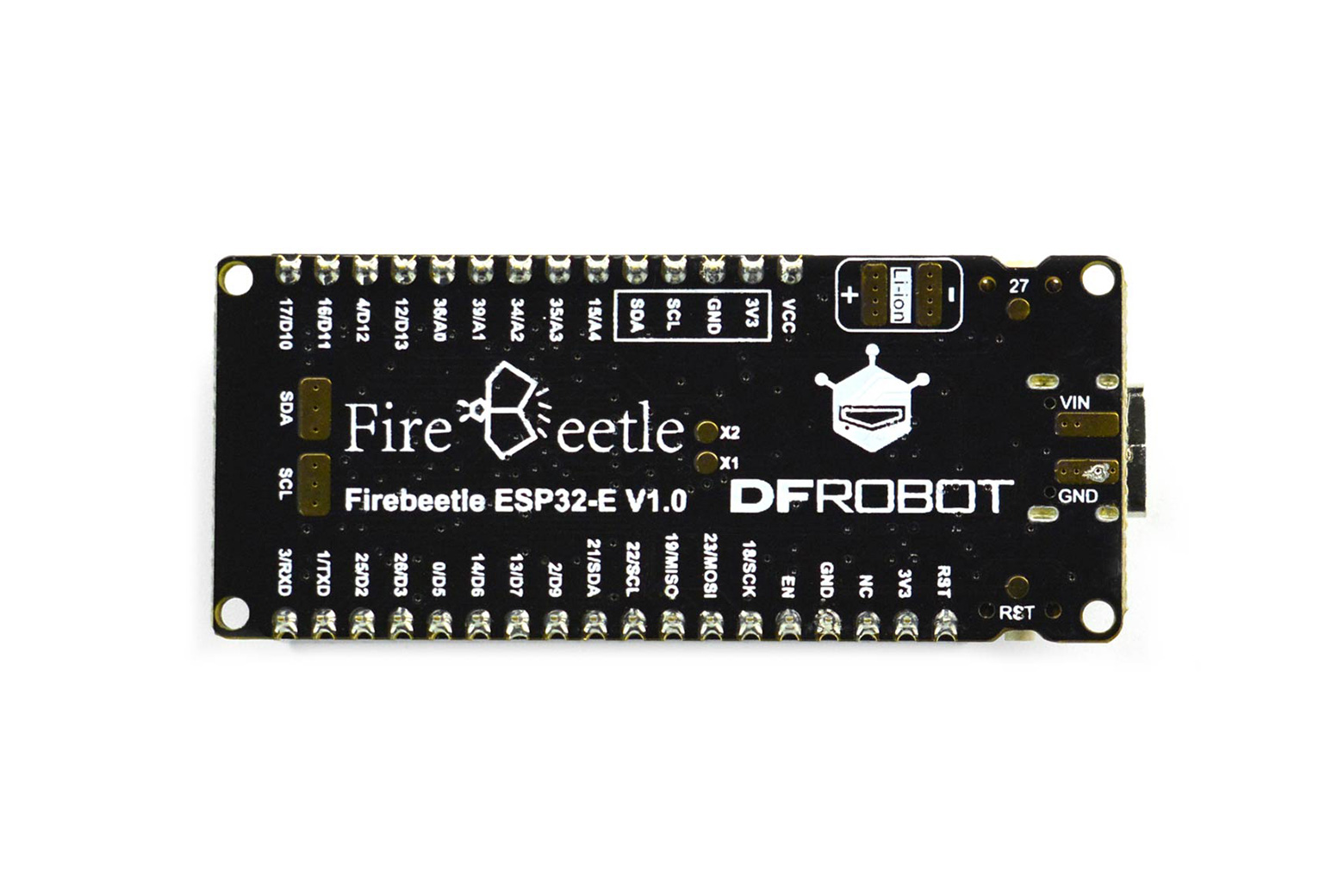

A FireBeetle 2 ESP32-E egy kompakt IoT mikrokontroller, amely az ESP-WROOM-32E modulra épül, kétmagos Xtensa LX6 processzorral. Támogatja a WiFi-t és a Bluetooth 4.2-t is, és a 2 mA-től induló fogyasztásának köszönhetően ideális akkumulátoros és viselhető eszközökhöz. Ez a verzió (DFR0654-F) előre forrasztott tüskesorokkal rendelkezik, így azonnal használható kenyérpanelen vagy FireBeetle shielddel.
A lap beépített töltőáramkört tartalmaz PH2.0 csatlakozóval Li-ion akkumulátorhoz (3,7 – 4,2 V), USB-C porttal és GDI interfésszel a plug-and-play kijelzőhöz. A törőfüles (stamp holes) kialakítás lehetővé teszi a közvetlen beültetést saját NYÁK-ra. Kompatibilis Arduino-val, hamarosan MicroPythonnal és Scratch grafikus programozással is.
Megjegyzés: A FireBeetle 2 nem tüske- és méretkompatibilis az eredeti FireBeetle sorozattal – a bővítő shieldek sem csereszabatosak egymással.
Főbb jellemzők
- Kétmagos Xtensa LX6 240 MHz processzor, 520 kB SRAM, 4 MB Flash
- WiFi IEEE 802.11 b/g/n (akár 150 Mbps) + Bluetooth 4.2 BLE/BR/EDR
- Fogyasztás 2 mA-től (deep sleep)

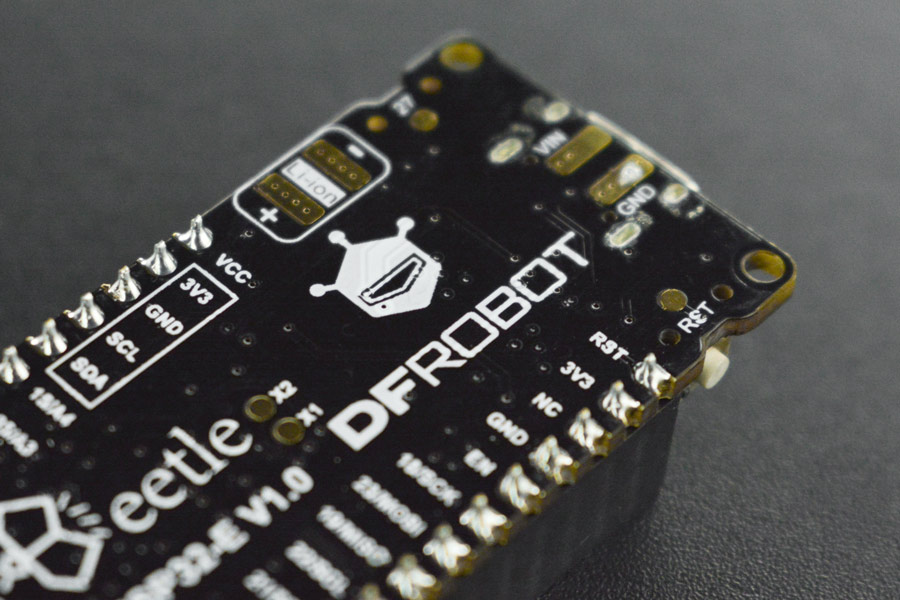

- Beépített töltőáramkör + PH2.0 csatlakozó Li-ion akkumulátorhoz
- USB-C port és GDI interfész kijelzőkhöz
- WS2812 RGB LED a lapon
- Törőfülek (stamp holes) saját NYÁK-ra szereléshez
- Előre forrasztott tüskesorokkal (plug-and-play)
Műszaki specifikációk
| Processzor | Xtensa Dual-Core 32-bit LX6, 240 MHz |
|---|---|
| SRAM | 520 kB |
| ROM | 448 kB |
| Flash | 4 MB |
| WiFi | IEEE 802.11 b/g/n, 2412 – 2484 MHz |
| Bluetooth | v4.2 BR/EDR + BLE, 2402 – 2480 MHz |
| Tápfeszültség (USB-C) | 5 V DC |
| Tápfeszültség (Li-ion) | 3,7 – 4,2 V (PH2.0) |
| Tápfeszültség (VCC tüske) | 5 V DC |

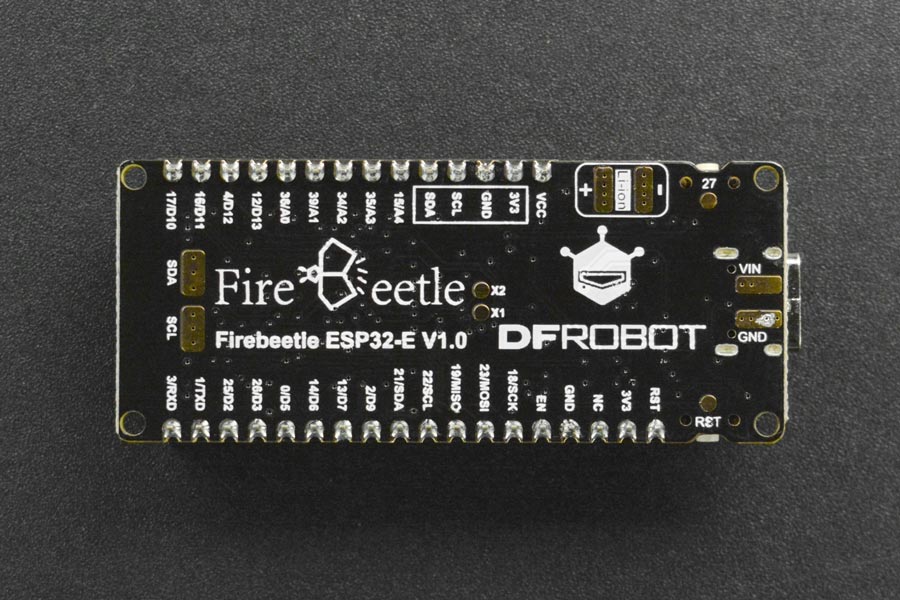

| Digitális tüskék | 18× (IO0, IO1, IO2 … IO26) |
| Analóg tüskék | 11× |
| UART | 2× |
| SPI | 1× |
| I2C | 1× |
| I2S | 1× |
| DAC | 2× |
| Touch | 7× |
| LED PWM csatornák | 16× |
| RGB LED | WS2812 |
| Kijelző interfész | GDI |

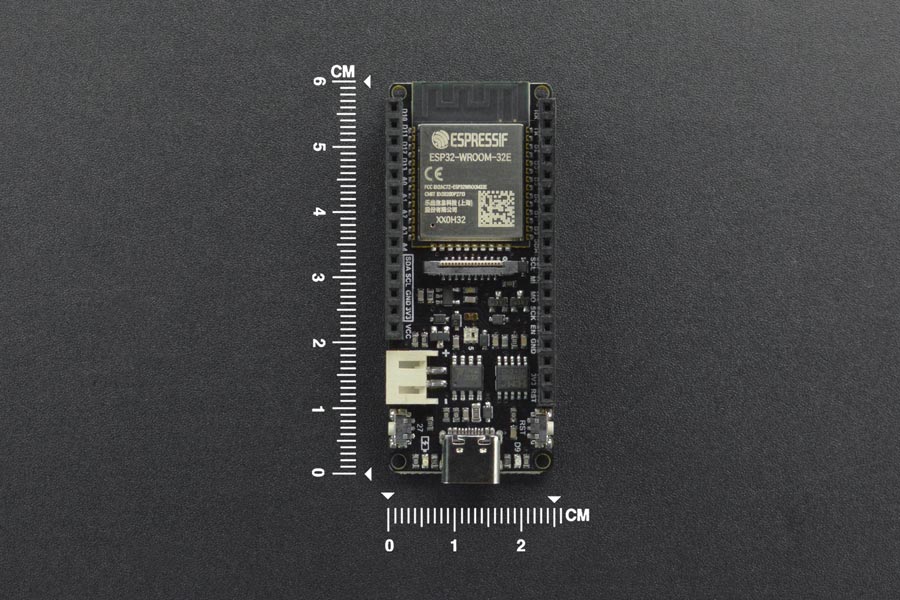

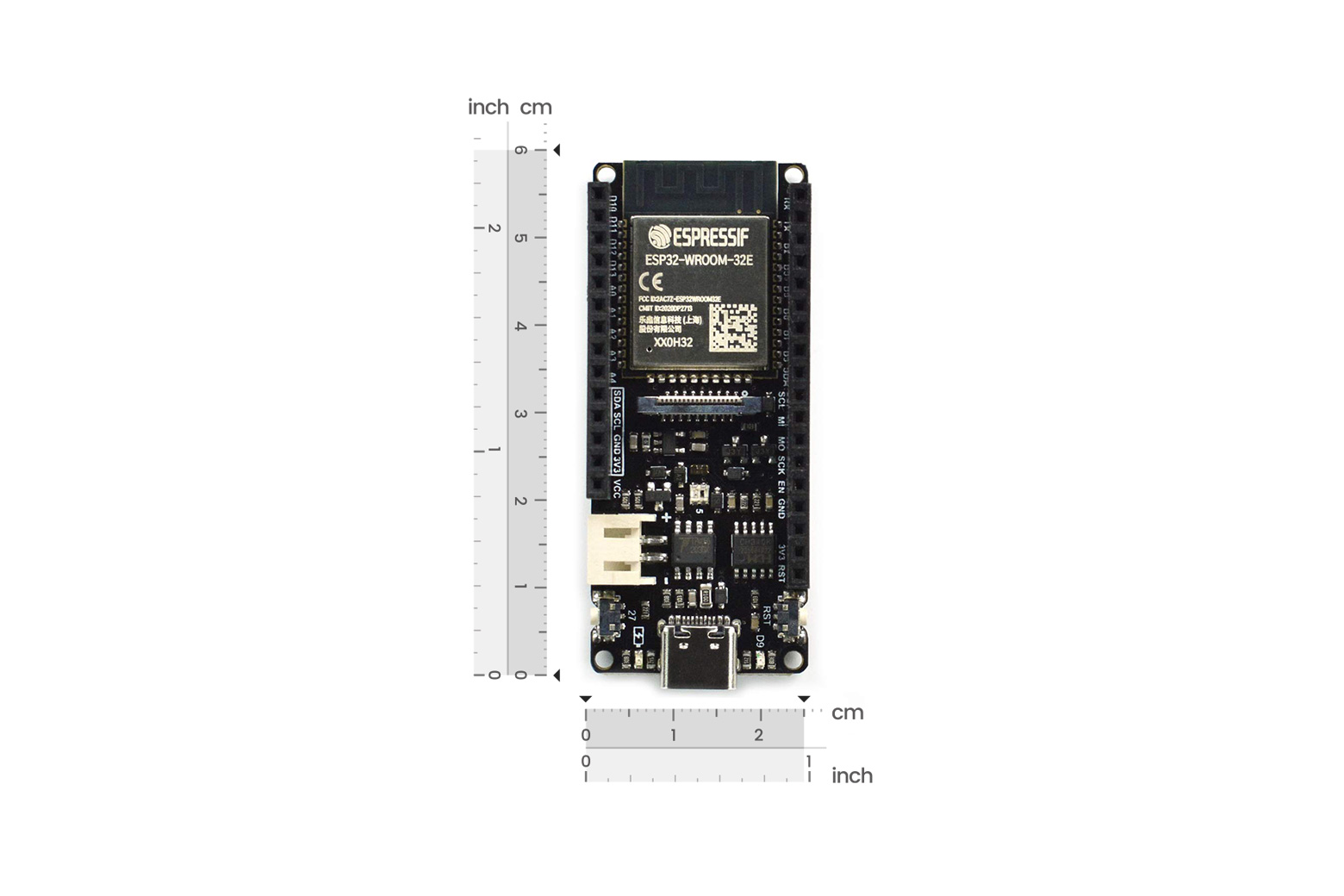

| Méretek | 25,4 × 60 mm |
| Rögzítőfurat átmérője | 2,0 mm |
| Tömeg | 23 g |
Felhasználás
- IoT projektek okosotthonhoz
- ipari IoT alkalmazások
- akkumulátoros viselhető eszközök
- saját NYÁK prototípusának fejlesztése (törőfülek)
- WiFi/Bluetooth szenzor csomópontok

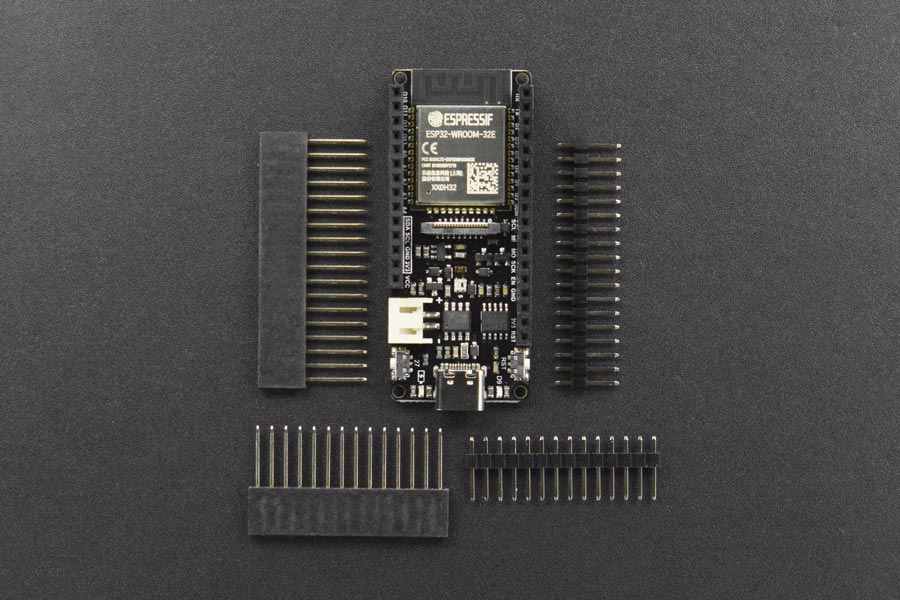

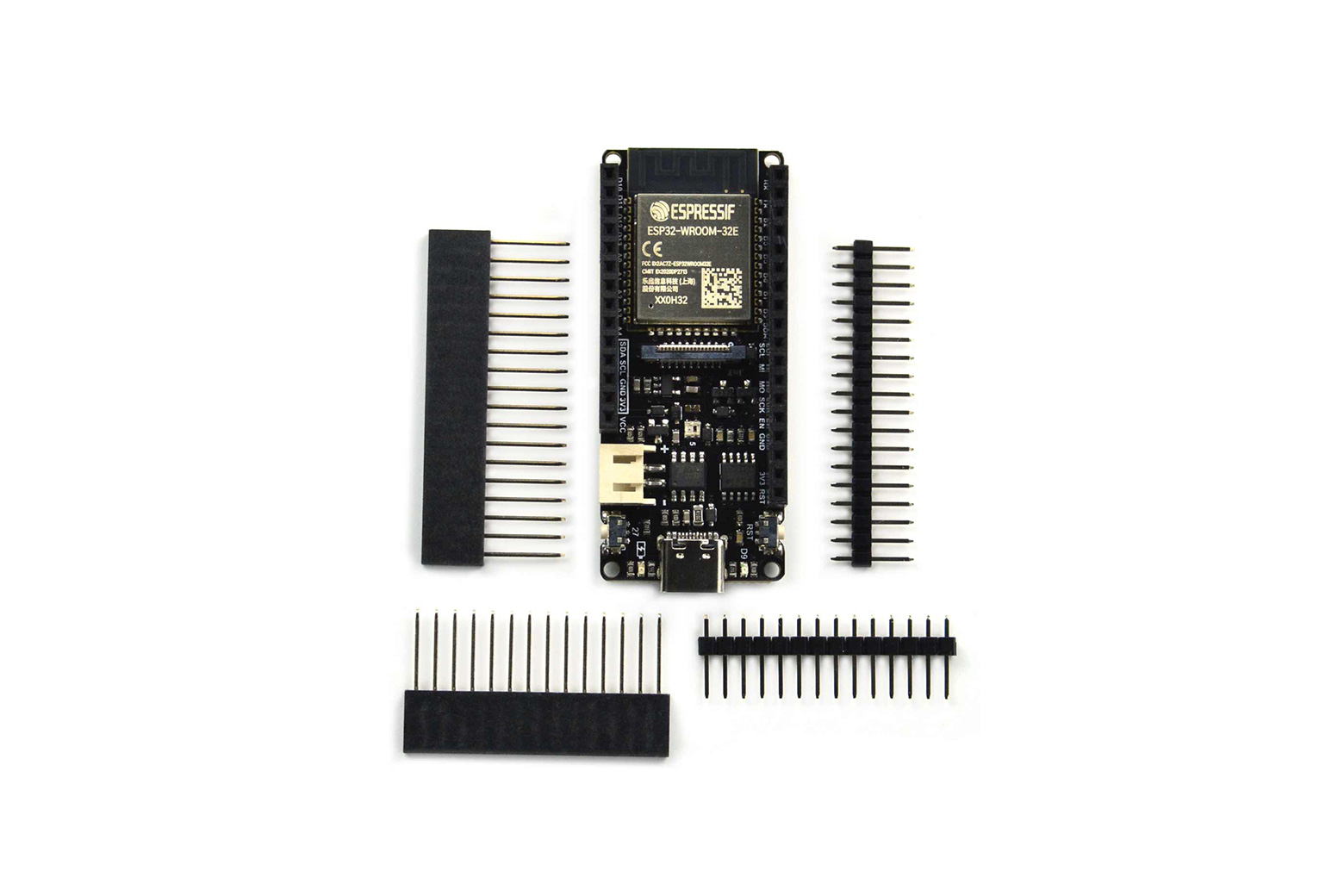

A csomag tartalma
- 1× FireBeetle 2 ESP32-E előre forrasztott tüskesorokkal
- 1× 18 tüskés csatlakozósor 2,54 mm (apa)
- 1× 18 tüskés csatlakozósor 2,54 mm (anya)
- 1× 14 tüskés csatlakozósor 2,54 mm (apa)
- 1× 14 tüskés csatlakozósor 2,54 mm (anya)
