Leírás
A 2,8″-os, 320×240 színes képpont felbontású LCD kijelzőmodul az ILI9341 meghajtóchipet és az XPT2046 integrált chipet használja az ellenállásos érintés támogatásához. A kijelző SPI interfészen (4 vezetékes) kommunikál, és kiváló betekintési szöggel (60/60/60/60) rendelkezik. Támogatja a GDI interfészt (GDI csatlakozóval rendelkező vezérlőkártyát igényel). A modul nagy felbontásának, széles betekintési szögének és egyszerű csatlakoztatásának köszönhetően különféle megjelenítési alkalmazásokhoz alkalmas: szenzorok megfigyelése és jelzése, adatok megjelenítése a vezérlőegységről, villogó vagy 3D megjelenítések, érintőfelületek és hasonlók.

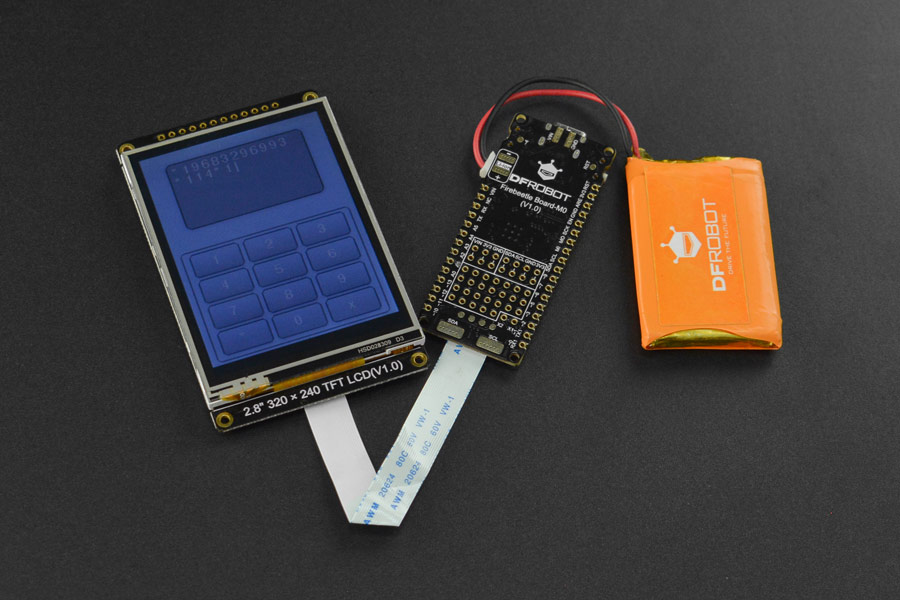

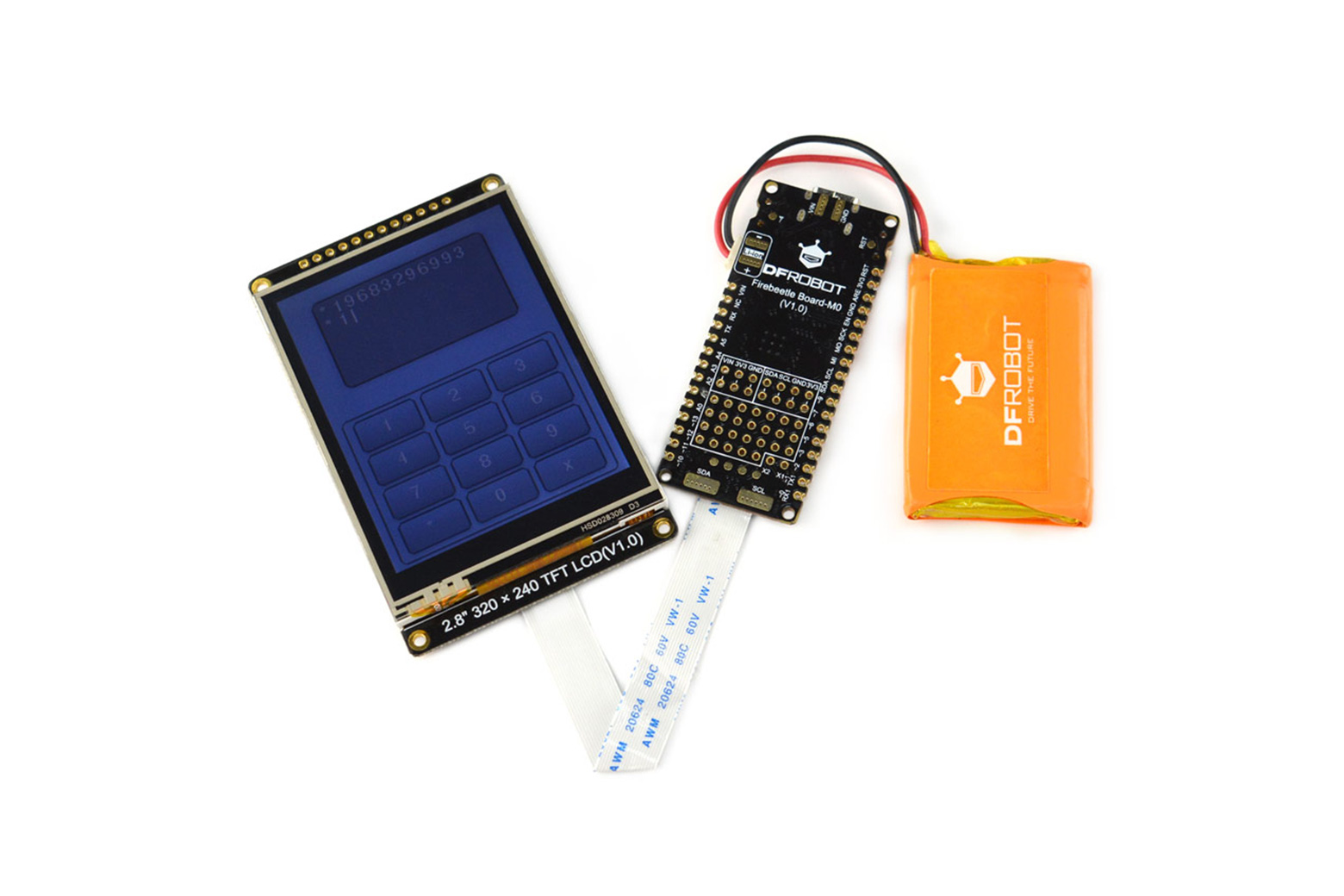

A kijelző 3,3–5 V tápfeszültség-tartományban működik, és több vezérlőplatformmal kompatibilis: UNO, Leonardo, ESP32, ESP8266, FireBeetle M0 és mások. M0-val GDI interfészen keresztül történő használat esetén a csatlakoztatás jelentősen leegyszerűsödik. A modul emellett MicroSD kártyafoglalatot is tartalmaz nagyobb mennyiségű kép megjelenítéséhez.
Megjegyzés: a termék nem tartalmaz MicroSD kártyát – azt külön kell megvásárolni.
Specifikációk:
| Tápfeszültség | 3,3 – 5,5 V |
|---|---|
| Színmélység | 16 bites (RGB565) |
| Meghajtóchip | ILI9341 |
| Érintőchip | XPT2046 |
| Felbontás | 320 × 240 px |
| Kommunikáció | SPI |
| Fényerő | 300 cd/m² (tipikus) |
| Fogyasztás teljes képernyőn | 43,5 mA @ 5 V / 3,3 V |
| Üzemi hőmérséklet | −10 és +60 °C között |

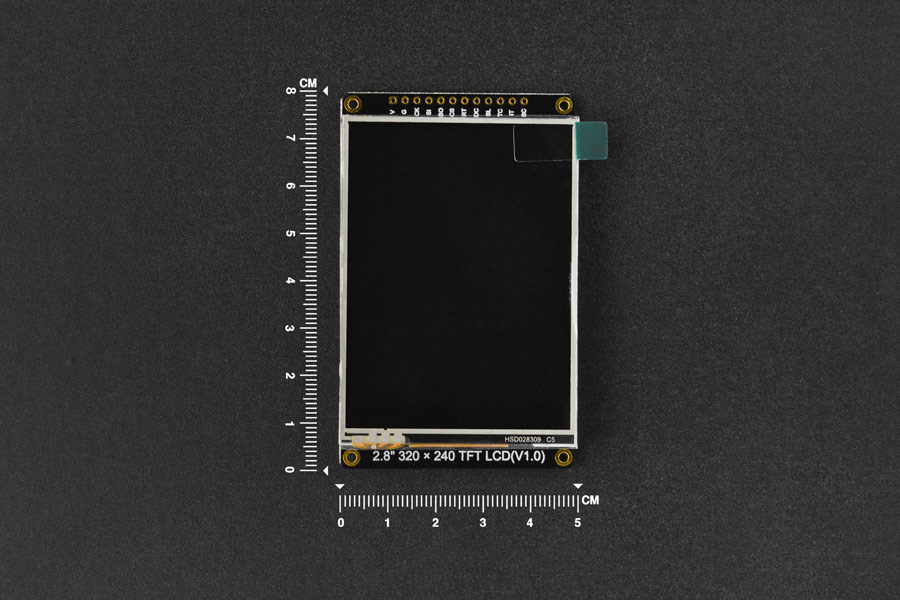

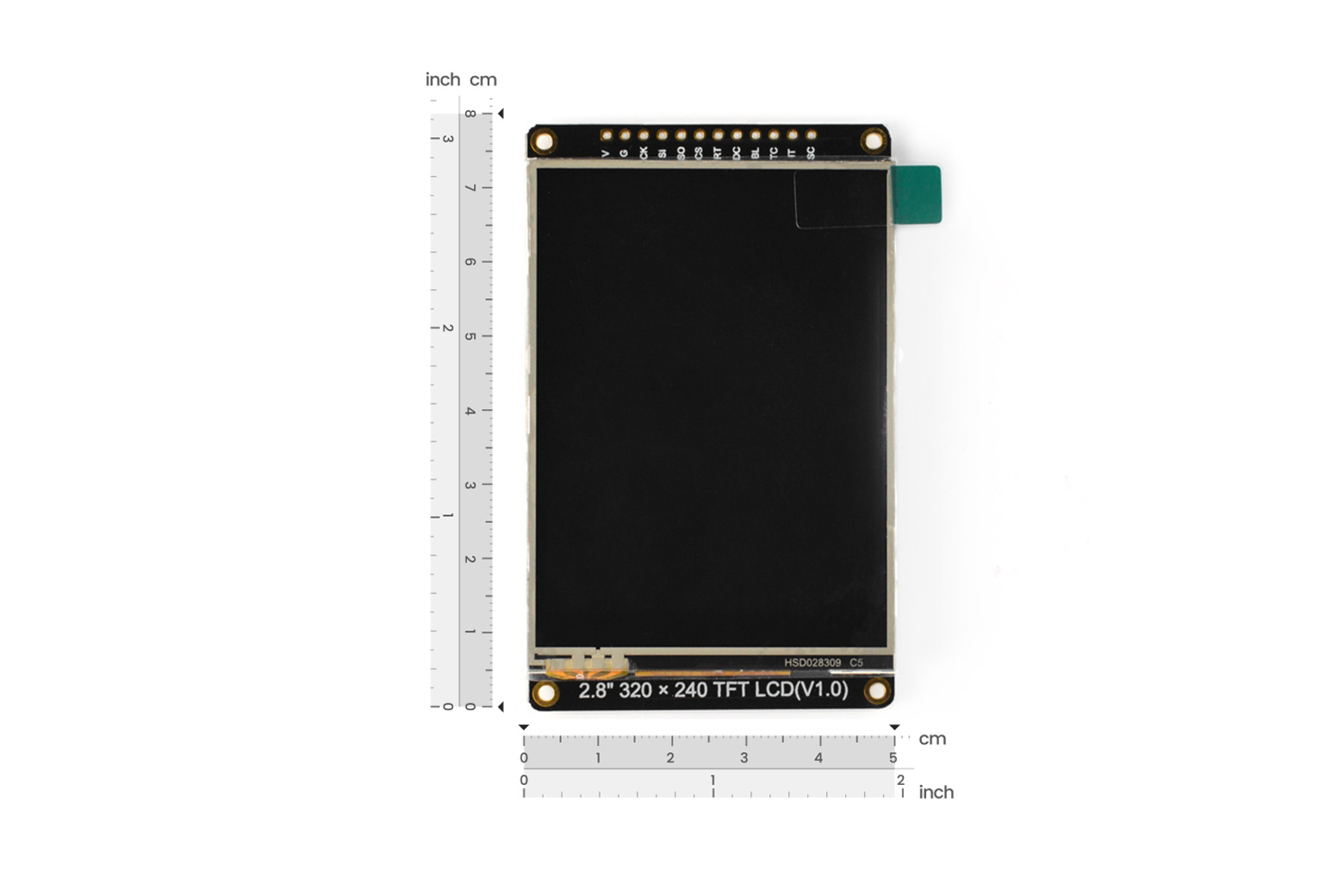

| Kijelzőfelület | 57,60 × 43,20 mm (2,27 × 1,70″) |
| Modulméretek | 80,00 × 50,00 mm (3,15 × 1,97″) |
| Rögzítőfurat átmérője | 2 mm |
Főbb jellemzők
Széles betekintési szög 60/60/60/60°
Ellenállásos érintőréteg (XPT2046 meghajtó)
Nagy felbontás 320×240 képpont, 16 bites színmélység (RGB565)
GDI interfész az egyszerű csatlakoztatáshoz (plug and play)

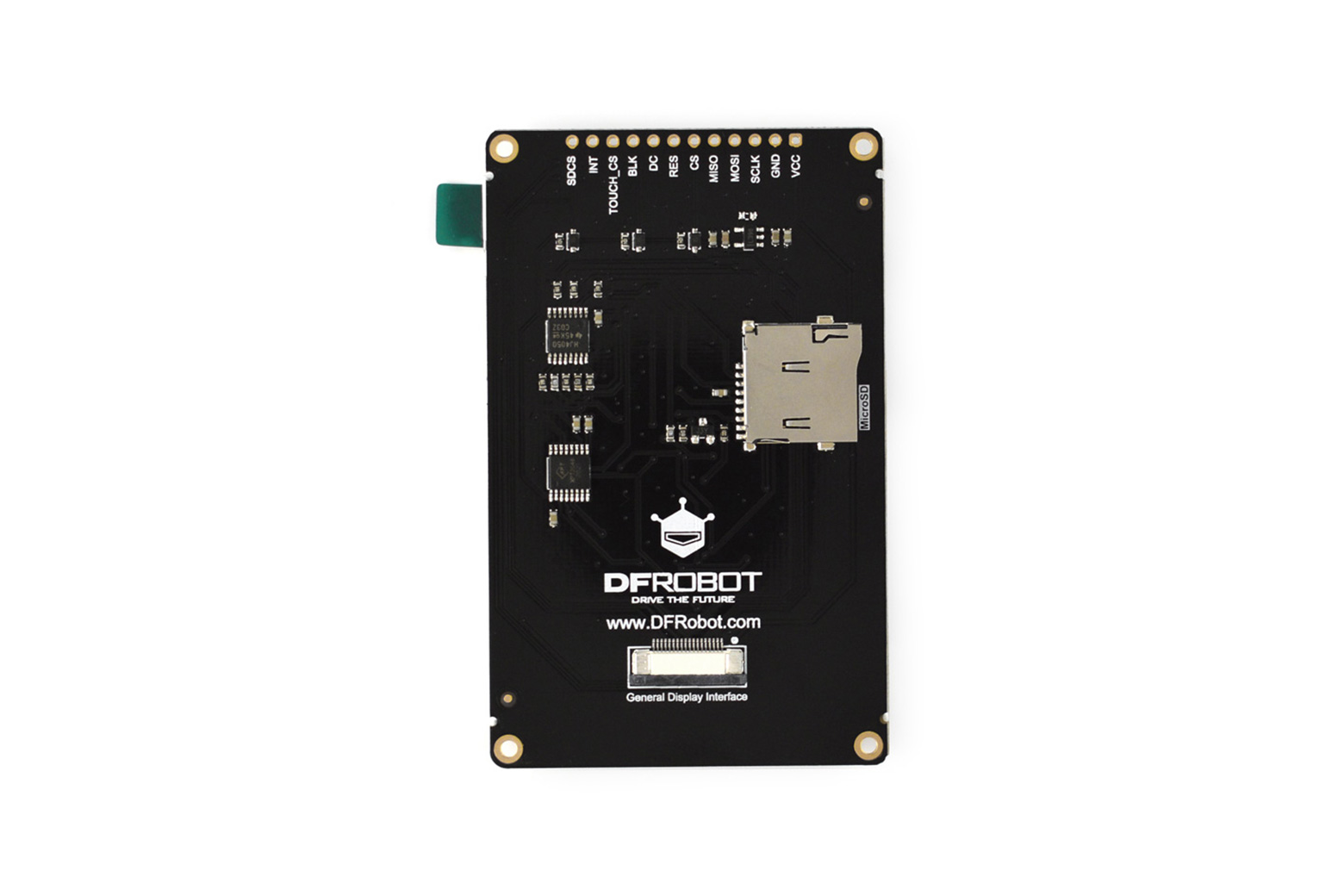

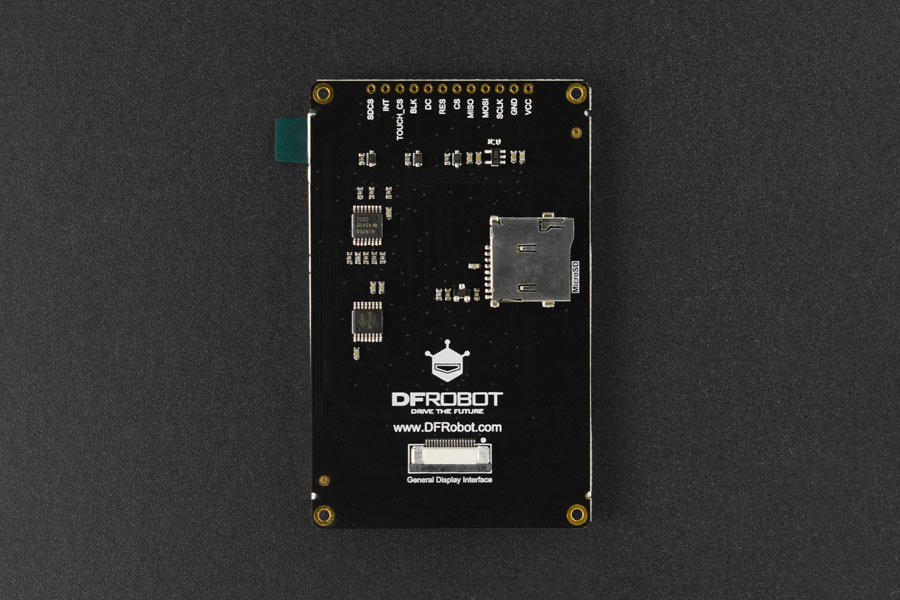

Beépített MicroSD kártyafoglalat
ILI9341 kijelzőmeghajtó, SPI kommunikáció
Kompatibilis UNO, Leonardo, ESP32, ESP8266, FireBeetle M0 és más platformokkal
Felhasználás
- szenzorok megfigyelése és jelzése
- adatok megjelenítése a vezérlőegységről
- villogó vagy 3D megjelenítések

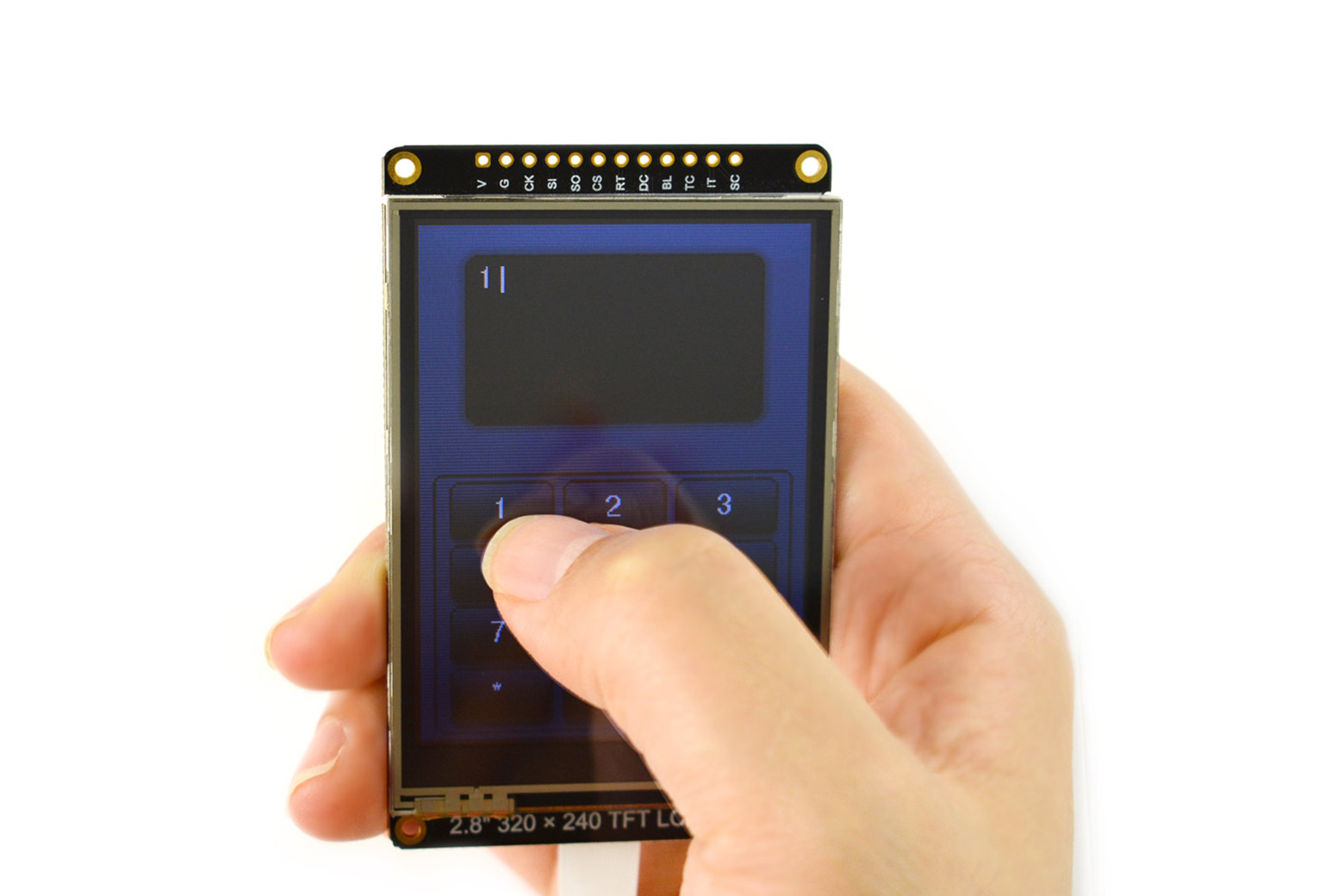

- érintő vezérlőfelület

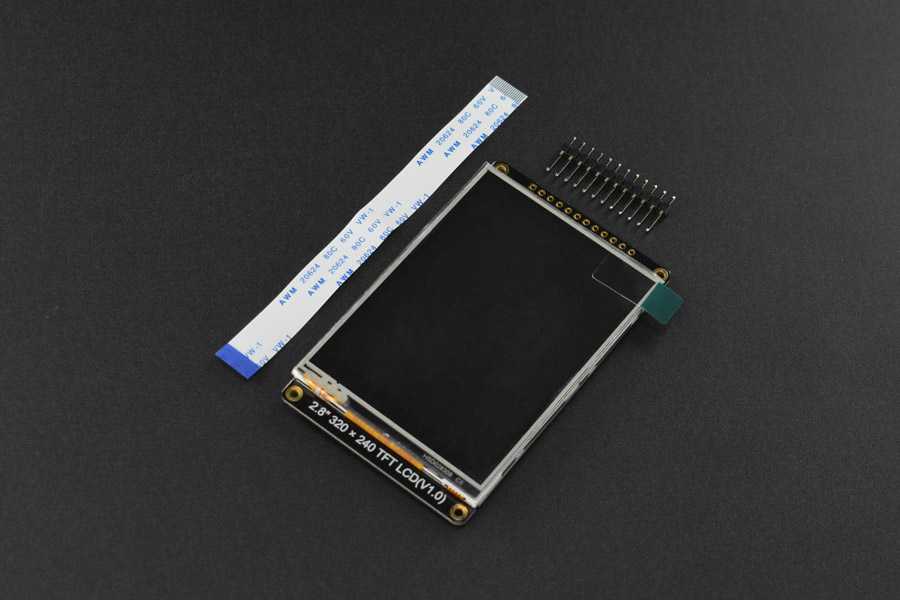

A csomagolás tartalma
- 1× 2,8″-os 320×240 TFT LCD érintőképernyő MicroSD foglalattal
- 1× egysoros tüskesáv csatlakozó 2,54 mm, 12 tűs, fekete
- 1× FPC kábel 0,5 mm, 18 tűs, 10 cm (fordított bekötéssel)
