Arduino Nano R4 eredeti, USB-C csatlakozóval

5 823 Ft (ÁFA nélkül 4 585 Ft )

32 bites Renesas RA4M1 processzor, USB-C, 5 V-os logika, forrasztás nélküli tűk

23 készleten

Raktáron 23 db

Hozzáadás a kedvencekhez
Cikkszám: ARD618 Kategória: , Címke:

Leírás

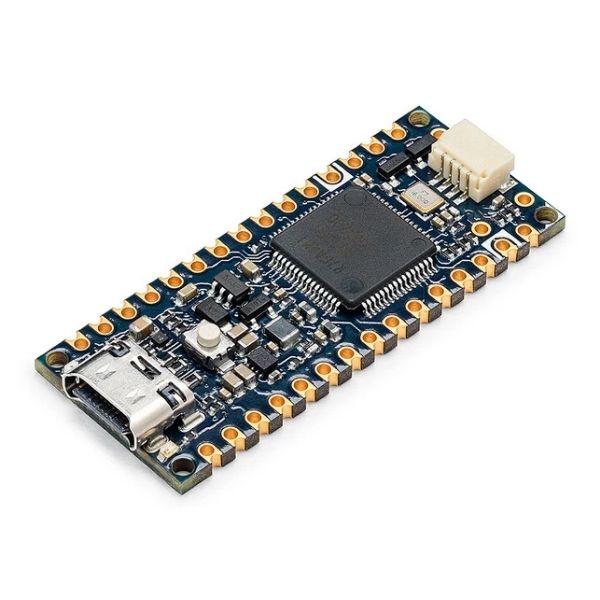

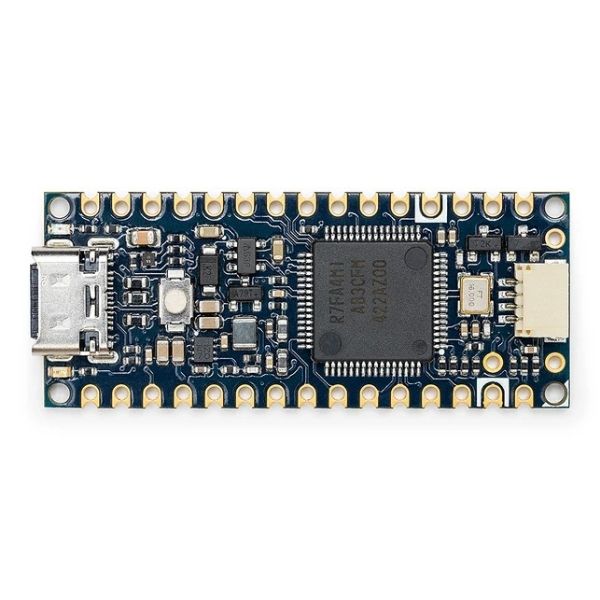

Az Arduino Nano R4 egy eredeti Arduino fejlesztői kártya 32 bites Renesas RA4M1 (Arm Cortex-M4) mikrokontrollerrel, amely 48 MHz-es órajelen működik. Nagyobb teljesítményt és több memóriát kínál, mint a klasszikus Arduino Nano, miközben megőrzi a kompakt méreteket és az 5 V-os logikai szinteket.

A kártya USB-C csatlakozóval, Qwiic interfésszel rendelkezik az érzékelők egyszerű csatlakoztatásához, programozható RGB LED-del és CAN kommunikációs támogatással. A forrasztás nélküli tűknek és a kártya szélén található érintkezőknek köszönhetően saját elektronikai eszközökbe való integrálásra is alkalmas.

Főbb jellemzők

  • 32 bites Arm Cortex-M4 processzor 48 MHz-es órajellel
  • 256 kB Flash, 32 kB SRAM és 8 kB EEPROM
  • USB-C programozáshoz, tápláláshoz és soros kommunikációhoz
  • 5 V-os logika, amely számos Arduino Nano modullal kompatibilis
  • Qwiic csatlakozó I2C érzékelők és kiegészítők csatlakoztatásához
  • 14 bites ADC, 12 bites DAC és integrált műveleti erősítő
  • CAN, SPI, I2C, UART és valós idejű óra (RTC) támogatás
  • programozható RGB LED és USB billentyűzet- és egéremuláció támogatása

Műszaki paraméterek

Mikrokontroller Renesas RA4M1 (Arm Cortex-M4, 32 bites)
Órajel 48 MHz
Flash memória 256 kB
SRAM 32 kB
EEPROM 8 kB
Digitális I/O 21 (beleértve a további funkciójú tűket)
Analóg bemenetek 8 (14 bites ADC)
PWM 6 tű
DAC 1× 12 bites (A0)
Kommunikációs interfészek UART, SPI, 2× I2C, CAN
Qwiic igen, I2C 3,3 V-os logikával
Üzemi feszültség 5 V DC
VIN bemeneti feszültség 6–21 V DC
Max. áram I/O tűnként 8 mA
USB csatlakozó USB-C
Integrált funkciók RTC, műveleti erősítő, RGB LED
Méretek 45 × 18 mm
Tűk forrasztás nélküliek

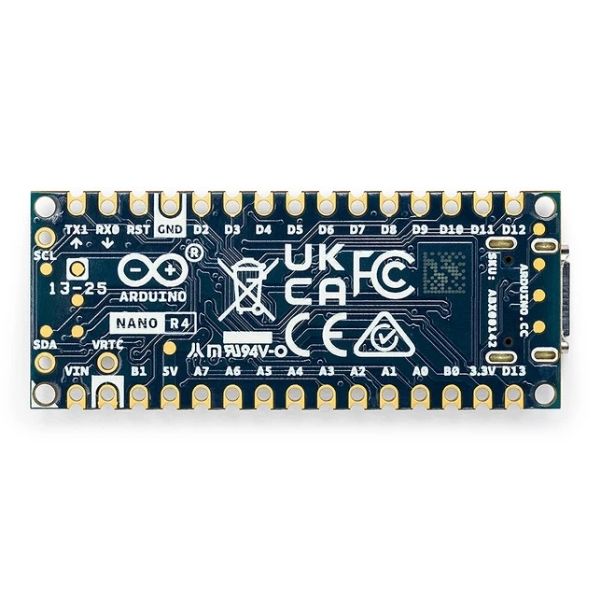

Tűkiosztás (pinout)

Felhasználás

  • elektronikai projektek fejlesztése és tesztelése
  • robotika, automatizálás és vezérlőrendszerek
  • érzékelők, kijelzők és egyéb modulok csatlakoztatása
  • analóg és digitális jelek feldolgozása
  • kompakt eszközök és egyedi nyomtatott áramköri lapok

Megjegyzés: A CAN kommunikációhoz külső CAN adó-vevő szükséges. Az ATmega328P processzoros Arduino Nano régebbi projektjei és könyvtárai esetén a program módosítására lehet szükség a mikrokontroller eltérő architektúrája miatt.

Programozás

Az Arduino Nano R4 az Arduino IDE környezetben programozható USB-C-n keresztül. A kártya beállításának és az első programnak a lépéseit az Arduino Nano R4 hivatalos dokumentációjában találja.

Kapcsolódó termékek

Ha további eredeti Arduino kártyákat keres, tekintse meg az Arduino UNO R4 Minima kártyát is, amely ugyanazt a mikrokontroller-családot használja, vagy a klasszikus eredeti Arduino Nano kártyát ATmega328P processzorral.

Dokumentáció

A gyártó teljes műszaki dokumentációja online érhető el: Arduino Nano R4 műszaki adatlap (PDF), tűkiosztás (Pinout PDF) és hivatalos dokumentáció útmutatókkal, kapcsolási rajzokkal és CAD fájlokkal.

Gyakori kérdések

Az Arduino Nano R4 eredeti termék?

Igen. Ez egy eredeti Arduino fejlesztői kártya, gyártói cikkszáma ABX00142, 32 bites Renesas RA4M1 mikrokontrollerrel.

Az Arduino Nano R4 tűi forrasztottak?

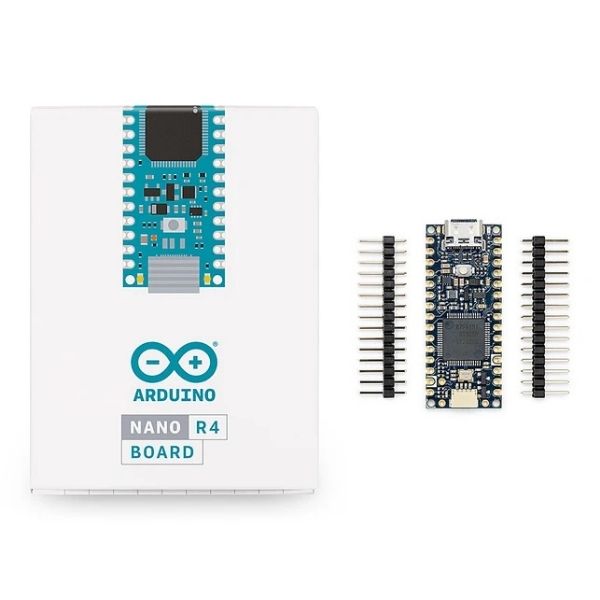

Nem. A kínált ABX00142 verzió nem rendelkezik forrasztott tűsorokkal. Breadboardon való használathoz megfelelő tűsorokat kell felszerelni és ráforrasztani. A kártya szélein található érintkezők lehetővé teszik a közvetlen integrálást saját NYÁK-ba.

Mi a különbség az Arduino Nano R4 és a klasszikus Arduino Nano között?

Az Arduino Nano R4 erősebb, 32 bites Renesas RA4M1 processzort használ 48 MHz-es órajellel, míg a klasszikus Nano 8 bites ATmega328P-t. A Nano R4 több memóriát, USB-C-t, CAN támogatást és egyéb modern funkciókat kínál.

Használhatom a klasszikus Arduino Nanohoz tervezett kiegészítőket?

Igen. A Nano R4 megőrzi a klasszikus Arduino Nano tűkiosztását és 5 V-os logikai szintjeit, ezért számos meglévő modullal és bővítőkártyával kompatibilis. Az adott kiegészítő esetén javasoljuk a követelmények ellenőrzését.

Működni fognak a régebbi Arduino Nano programjaim a Nano R4-en?

Számos, szabványos Arduino függvényekkel írt program működni fog a Nano R4-en is. Az AVR architektúrától függő kód vagy könyvtárak azonban módosítást igényelhetnek, mivel a Nano R4 Renesas mikrokontrollert használ.

Hogyan programozható az Arduino Nano R4?

A kártya az Arduino IDE segítségével programozható USB-C csatlakozón keresztül. A számítógéphez csatlakoztatás után telepíteni kell a megfelelő kártyatámogatást, és ki kell választani a helyes modellt és portot.

Milyen táplálást igényel az Arduino Nano R4?

A kártya USB-C-n keresztül vagy külső 6–21 V DC feszültséggel a VIN tűn táplálható. Maga a mikrokontroller és GPIO-i 5 V-os logikai szinten működnek.

Mire szolgál a Qwiic csatlakozó?

A Qwiic lehetővé teszi kompatibilis I2C érzékelők és modulok egyszerű csatlakoztatását forrasztás nélkül. Ez az interfész 3,3 V-os logikával működik, míg a kártya fő GPIO-i 5 V-ot használnak.

Támogatja az Arduino Nano R4 a CAN kommunikációt?

Igen. A mikrokontroller integrált CAN vezérlővel rendelkezik, amely például automatizálásban használható. A fizikai CAN buszhoz való csatlakozáshoz azonban külső CAN adó-vevő szükséges.

Van az Arduino Nano R4-nek beépített Wi-Fi vagy Bluetooth funkciója?

Nem. A Nano R4 nem rendelkezik integrált Wi-Fi vagy Bluetooth vezeték nélküli interfésszel. A vezeték nélküli kommunikáció kompatibilis külső modullal egészíthető ki.

Van az Arduino Nano R4-nek DAC analóg kimenete?

Igen. A kártya 12 bites digitális-analóg átalakítóval (DAC) rendelkezik az A0 tűn, amely lehetővé teszi analóg feszültség előállítását program segítségével.

Van a kártyának valós idejű órája (RTC)?

Igen. A Nano R4 integrált RTC-vel rendelkezik az idő és dátum követésére. Támogatja az RTC tartalék táplálását is a VBATT kivezetésen keresztül, például megfelelő külső elemmel.
