Leírás

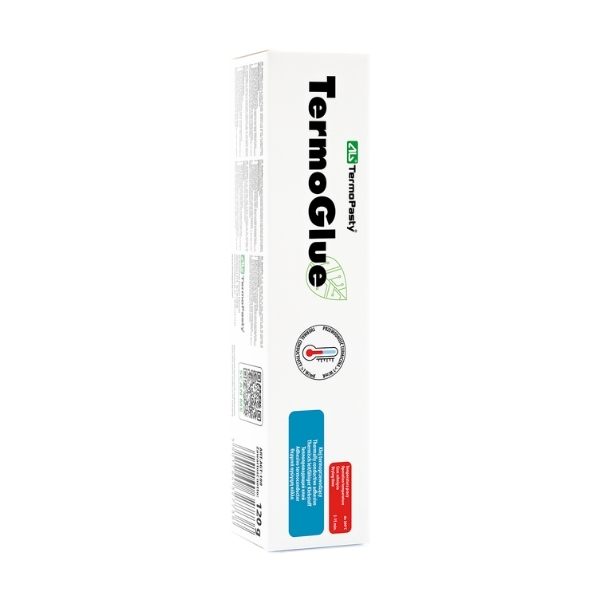

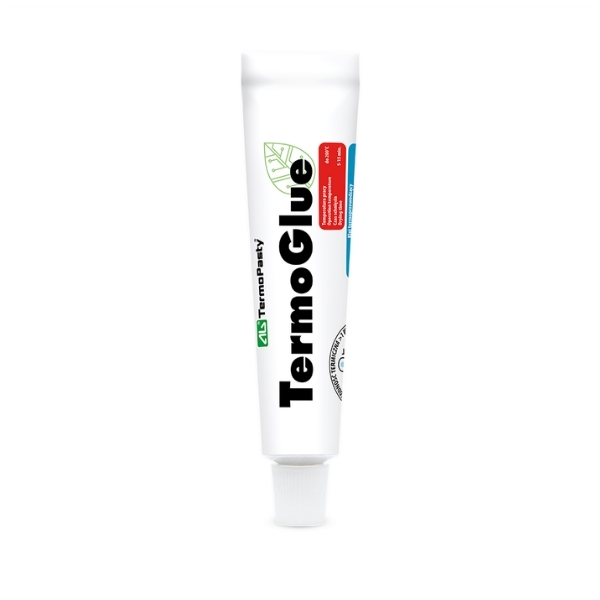

AG TermoPasty TermoGlue fehér hővezető ragasztó hűtőbordák és elektronikai alkatrészek tartós rögzítésére. A szilárd ragasztókötést 1,0 W/mK hővezető képességgel kombinálja, lehetővé téve a hőátadást a ragasztott felületek között.
Kikeményedés után rugalmas, oldószereknek ellenálló kötést képez. Jó dielektromos tulajdonságokkal rendelkezik, kémiailag kompatibilis az elektronikában használt legtöbb szokásos anyaggal, és akár 6 mm vastagságú rétegben is alkalmazható.
Felhasználás
- hűtőbordák rögzítése chipekre, memóriákra, lapkakészletekre és tranzisztorokra
- kis hűtőbordák rögzítése modulokra, driverekre és stabilizátorokra
- melegedő alkatrészek közötti hézagok ragasztása és kitöltése
- olyan alkalmazások, amelyek szilárd kötést és egyben hőelvezetést igényelnek
Figyelmeztetés: A ragasztó tartós kötést hoz létre, ezért nem alkalmas olyan helyekre, ahol a hűtőborda rendszeres eltávolításával számolnak. Ilyen esetben hővezető pasztát vagy hővezető lapkát ajánlunk.
Műszaki paraméterek
| Hővezető képesség |
1,0 W/mK |
| Szín |
fehér |
| Üzemi hőmérséklet |
−50 °C és +200 °C között |
| Felületi száradás |
5–15 perc |
| Teljes kikeményedés |
24–48 óra |
| Maximális rétegvastagság |
6 mm |
| Shore A keménység |
45–75 |
| Nyúlás |
100 % |
| Szakítószilárdság |
2,0 MPa |
| Elektromos szilárdság |
20,0 kV/mm |
| Dielektromos állandó |
3,0 |
| Veszteségi tényező (60 Hz) |
0,003 |
| Kiszerelés |
tubus 120 g |
| Szavatossági idő |
6 hónap |
Használati útmutató
- A ragasztandó felületeket tisztítsa meg és zsírtalanítsa, például izopropil-alkohollal, majd hagyja teljesen megszáradni.
- Vigyen fel egyenletes ragasztóréteget az egyik felületre. Az ajánlott maximális vastagság 6 mm.
- Illessze össze az alkatrészeket és nyomja össze őket. Szükség esetén rögzítse őket a kívánt helyzetben.
- Hagyja mozdulatlanul kikeményedni. A felület körülbelül 5–15 perc alatt szárad meg, a teljes kikeményedés 24–48 órát vesz igénybe a rétegvastagságtól és az alkalmazási körülményektől függően.
Megjegyzés: A hatékony hőátadás érdekében megfelelő ragasztóvastagságot használjon. Nagyobb vagy nehezebb hűtőbordák esetén fontolja meg a mechanikai rögzítést is.
Tárolás
Hűvös, száraz, jól szellőző helyen, közvetlen napfénytől védve tárolja. Használat után a tubust gondosan zárja le.
Figyelmeztetés: A gyártó mindössze 6 hónapos szavatossági időt ad meg. Használat előtt ellenőrizze az adott csomagoláson feltüntetett szavatossági adatokat.
Biztonsági figyelmeztetések
Az aktuális biztonsági adatlap szerint a keverék a CLP-rendelet értelmében nem minősül veszélyesnek. Tartsa be a vegyi anyagokkal való biztonságos munkavégzés általános előírásait. Ismételt vagy hosszan tartó érintkezés esetén használjon védőkesztyűt.
A gyártó professzionális felhasználók számára történő felhasználást jelöl meg. Használat előtt olvassa el a biztonsági adatlapot.
Kapcsolódó termékek
A felületek ragasztás előtti tisztításához használhat 99 %-os izopropil-alkoholt (IPA). Kisebb hűtőbordák rögzítéséhez alternatívaként kétoldalas hővezető ragasztószalagot is kínálunk. Ha csak hőátadásra van szüksége ragasztás nélkül, tekintse meg a GD900 hővezető pasztát.
Dokumentáció
A részletes műszaki és biztonsági információk a gyártó dokumentumaiban találhatók: TermoGlue műszaki adatlap (TDS, PDF) és TermoGlue biztonsági adatlap (SDS, PDF).
Gyakori kérdések
Mi a különbség a hővezető ragasztó és a hővezető paszta között?
A hővezető ragasztó az alkatrészeket nemcsak termikusan köti össze, hanem szilárdan össze is ragasztja őket. A hagyományos hővezető paszta hőátadásra szolgál, és önmagában nem hoz létre szilárd kötést. A TermoGlue ezért olyan helyekre alkalmas, ahol a hűtőbordát tartósan kell rögzíteni.
Eltávolítható-e a hűtőborda kikeményedés után?
A TermoGlue tartós ragasztókötést hoz létre, ezért a hűtőborda eltávolítása nehéz lehet, és az alkatrész sérüléséhez vezethet. Ha a hűtőborda későbbi eltávolítását tervezi, inkább hővezető pasztát vagy megfelelő hővezető lapkát ajánlunk.
Milyen alkatrészekhez alkalmas a ragasztó?
A ragasztó elsősorban hűtőbordák rögzítésére szolgál memóriachipekre, lapkakészletekre, tranzisztorokra és egyéb elektronikai alkatrészekre, ahol szilárd kötést és egyben hőátadást kell biztosítani.
Mennyi ideig tart a ragasztó kikeményedése?
A ragasztó felülete körülbelül 5–15 perc alatt szárad meg. A teljes kikeményedés 24–48 órát vesz igénybe a rétegvastagságtól és az alkalmazási körülményektől függően. A kikeményedés során ajánlott a ragasztott alkatrészeket stabil helyzetben tartani.
Milyen vastag lehet a ragasztóréteg?
A gyártó 6 mm maximális rétegvastagságot ad meg. Hűtőbordák ragasztásánál azonban csak a megbízható kötés létrehozásához szükséges mennyiséget ajánljuk használni, mivel a vastagabb réteg ronthatja a hőátadást.
A TermoGlue elektromosan vezető?
Nem. A ragasztó jó dielektromos tulajdonságokkal rendelkezik, és kikeményedés után elektromos szigetelést biztosít. Ennek ellenére ajánljuk, hogy csak a kijelölt felületekre vigye fel, és akadályozza meg az elektromos érintkezők szennyeződését.
Rugalmas marad-e a ragasztó kikeményedés után?
Igen. A TermoGlue a gyártó műszaki adatai szerint rugalmas kötést képez 100 %-os nyúlással. Emellett jó oldószerállósággal rendelkezik.
Megtartja-e a ragasztó a nagyobb vagy nehezebb hűtőbordát is?
Ez a hűtőborda méretétől és súlyától, a felületek anyagától és a kötés igénybevételének módjától függ. Nagyobb vagy nehezebb hűtőbordák esetén ajánljuk mechanikai rögzítés, például csavarok vagy tartók használatát is.
Használható-e a ragasztó fém és egyéb felületeken?
A gyártó szerint a TermoGlue kémiailag kompatibilis az elektronikában használt legtöbb szokásos anyaggal. Adott anyagkombináció esetén ajánljuk a ragasztás alkalmasságának és a kívánt kötési szilárdságnak az ellenőrzését.
Tisztítani kell-e a felületeket a felhordás előtt?
Igen. A ragasztandó felületeknek tisztának, száraznak és zsírtalannak kell lenniük. A szennyeződések és zsír eltávolításához például izopropil-alkoholt (IPA) használhat. A ragasztó felhordása előtt hagyja a felületeket teljesen megszáradni.
Mi a ragasztó maximális üzemi hőmérséklete?
A TermoGlue −50 °C és +200 °C közötti hőmérséklet-tartományban való használatra készült. Magasabb hőmérsékletű alkalmazásoknál megfelelő hőállóságú anyagot kell választani.
Mi a ragasztó szavatossági ideje?
A gyártó 6 hónapos szavatossági időt ad meg. A ragasztót hűvös, száraz, szellőző helyen, közvetlen napfénytől védve tárolja. Felbontás után a tubust gondosan zárja le, és használat előtt ellenőrizze az adott csomagoláson feltüntetett szavatossági adatokat.
Veszélyes vegyi keverékként van-e besorolva a ragasztó?
A gyártó aktuális biztonsági adatlapja szerint a TermoGlue a CLP-rendelet értelmében nem minősül veszélyes keveréknek. Használatakor ennek ellenére be kell tartani a vegyi anyagokkal való biztonságos munkavégzés általános előírásait.
